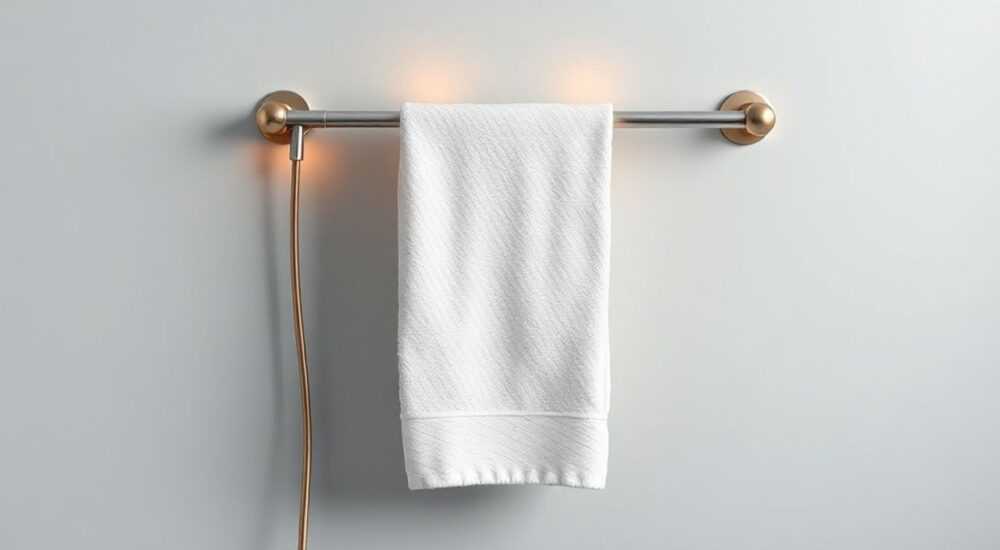

Полотенцесушитель из греющего кабеля своими руками

Полотенцесушитель из греющего кабеля — это практичное и экономичное решение для обеспечения теплых полотенец и комфортного микроклимата в ванной комнате. В отличие от заводских моделей, самодельный обогреватель можно адаптировать под любые размеры и конфигурации помещения, а также реализовать проект с минимальными финансовыми вложениями. Суть идеи заключается в использовании специального резистивного или саморегулирующегося кабеля, который равномерно нагревается при подаче напряжения и передает тепло металлической трубе, выполняющей роль радиатора.

Принцип работы греющего кабеля в составе полотенцесушителя

Греющий кабель — это электрический проводник, преобразующий электроэнергию в тепловую за счет сопротивления. При прохождении тока через жилу выделяется тепло, которое передается окружающим материалам. В случае полотенцесушителя кабель помещается внутрь металлической трубы, чаще всего из нержавеющей стали или меди, которая аккумулирует и распределяет тепло по всей поверхности.
Теплоотдача зависит от нескольких факторов: удельной мощности кабеля (Вт/м), длины активной зоны, диаметра и материала трубы, а также условий окружающей среды. Важно понимать, что такой полотенцесушитель не нагревает воду, как классическая «змейка», а работает как электрический радиатор, поэтому его эффективность напрямую связана с правильным расчетом и качеством материалов.
Кабель может быть резистивным (с постоянной мощностью) или саморегулирующимся (с изменением нагрева в зависимости от температуры). Последний тип дороже, но безопаснее и экономичнее, особенно если температура в ванной колеблется.

Отличия от водяных и комбинированных систем

Традиционные полотенцесушители подключаются к системе горячего водоснабжения и работают только при циркуляции воды. Это создает зависимость от графика подачи ГВС и возможные простои в летний период. Электрические модели, в том числе самодельные, работают автономно и могут быть запитаны от отдельной линии.

• Независимость от централизованного отопления
• Возможность точного контроля температуры
• Меньший объем работ по монтажу (не нужно подключаться к трубам)
• Высокая пожарная и электробезопасность при соблюдении норм

Как выбрать подходящий греющий кабель: виды, параметры, ошибки

Выбор кабеля — ключевой этап, определяющий надежность и долговечность всей конструкции. На рынке представлены два основных типа: резистивные и саморегулирующиеся. Каждый имеет свои особенности, преимущества и ограничения.
Резистивный кабель состоит из одной или двух токопроводящих жил, изоляции, экрана и внешней оболочки. Он выделяет постоянную мощность на всей длине, что делает его чувствительным к перегреву при плохой теплоотдаче (например, если труба плохо контактирует с воздухом). Зато он дешевле и проще в подключении.
Саморегулирующийся кабель содержит полупроводниковую матрицу, которая изменяет сопротивление в зависимости от температуры. Чем холоднее участок, тем больше тепла он выделяет. Это предотвращает перегрев и позволяет резать кабель на нужную длину без потери функциональности.

Критические параметры при выборе

• Удельная мощность: оптимально 10–25 Вт/м. Больше — риск перегрева; меньше — недостаточный прогрев.
• Напряжение: 220 В для бытовых сетей. Не используйте 12–24 В без преобразователя — это усложнит схему.
• Степень защиты: минимум IP67, желательно IP68. Оболочка должна быть устойчива к влаге, щелочам и механическим повреждениям.
• Материал оболочки: фторполимер (FEP) или полиолефин — лучший выбор для ванной.

Расчет мощности и длины кабеля: формулы и примеры

Чтобы полотенцесушитель эффективно работал, необходимо точно рассчитать требуемую мощность. Недостаток — слабый нагрев; избыток — перерасход энергии и риск повреждения материалов.
Общее правило: для обогрева одного метра трубы диаметром 15–20 мм требуется 15–20 Вт тепловой мощности. Если труба длиннее или в ванной плохая теплоизоляция, значение можно увеличить до 25 Вт/м.
Формула расчета:

1. Определите общую длину трубы (в метрах).
2. Умножьте на удельную мощность (например, 18 Вт/м).
3. Получите суммарную мощность (Вт).
4. Разделите на удельную мощность кабеля (Вт/м) — получите необходимую длину кабеля.

Пример: труба длиной 2,5 м × 18 Вт/м = 45 Вт. При кабеле 15 Вт/м: 45 / 15 = 3 м кабеля.

Пример практического расчета

Допустим, вы собираете П-образный полотенцесушитель из трубы Ø16 мм общей длиной 3 метра.

• Требуемая мощность: 3 м × 20 Вт/м = 60 Вт
• Выбираем кабель 20 Вт/м → длина кабеля = 60 / 20 = 3 м
• Добавляем 10% запаса: 3,3 м
• Итого: заказываем 3,5 м саморегулирующегося кабеля с питанием 220 В

Пошаговый монтаж: этапы сборки и установки своими руками

Сборка начинается с подготовки материалов и инструментов. Вам понадобятся: греющий кабель, металлическая труба (нержавейка или медь), термоусадочные муфты, фитинги, кронштейны, герметик, изолента, мультиметр.

1. Подготовка трубы: отрежьте трубу по размерам будущего полотенцесушителя. Тщательно очистите внутреннюю поверхность от заусенцев и загрязнений. Используйте ерш или сжатый воздух.
2. Протяжка кабеля: аккуратно введите кабель внутрь трубы. Можно использовать проводник (тонкую стальную проволоку). Не допускайте резких изгибов — радиус изгиба кабеля должен быть не менее 5 см.
3. Фиксация кабеля: выведите концы кабеля с обеих сторон. Один конец будет подключен к сети, второй — загерметизирован. Убедитесь, что кабель не касается стенок трубы напрямую (можно использовать керамические втулки).
4. Герметизация концов: используйте термоусадочные трубки или комплектующие от производителя кабеля. Это предотвратит попадание влаги внутрь трубы.
5. Монтаж на стену: установите кронштейны, закрепите трубу. Убедитесь, что она расположена горизонтально и не прогибается.

Альтернативный метод: кабель снаружи трубы

Если протянуть кабель внутрь сложно, можно закрепить его снаружи. Однако это снижает эффективность и увеличивает риск повреждения.

• Намотайте кабель спиралью с шагом 5–10 см.
• Зафиксируйте алюминиевым скотчем или хомутами.
• Утеплите минеральной ватой и закройте кожухом.

Этот способ менее эстетичен, но проще в реализации.

Подключение к электросети: схемы, автоматика, термостаты

Подключение должно выполняться через отдельную линию с УЗО (устройство защитного отключения) и автоматическим выключателем на 10 А. Используйте кабель ВВГнг 3×1,5 мм².
Основные схемы подключения:

• Напрямую: кабель → терморегулятор → УЗО → сеть. Просто, но неэкономично.
• Через термостат: добавляется датчик температуры, который отключает питание при достижении +35–40 °C.
• С таймером: включение в определенное время (например, утром и вечером).

Рекомендуется использовать программируемый термостат с Wi-Fi (например, Neoclima, Teplolux). Это позволяет управлять полотенцесушителем удаленно и настраивать режимы в зависимости от времени года.

Электробезопасность и защита: что нельзя упускать

Работа с электричеством в влажной среде требует повышенного внимания к безопасности. Любая ошибка может привести к короткому замыканию, пожару или поражению током.
Ключевые требования:

• Установка УЗО с током утечки не более 30 мА.
• Заземление корпуса (если используется металлический кожух).
• Изолирование всех соединений термоусадкой или клеммниками.
• Размещение блока питания и термостата вне зоны попадания брызг (зоны 0–2 по ПУЭ).

Не используйте скрутки! Все соединения должны быть выполнены через клеммы WAGO или пайку с последующей изоляцией.

Эксплуатация и обслуживание: срок службы и профилактика

При правильном монтаже самодельный полотенцесушитель может служить 10 и более лет. Чтобы продлить срок эксплуатации, соблюдайте простые правила.
Регулярное обслуживание:

• Раз в 6 месяцев проверяйте сопротивление кабеля мультиметром.
• Очищайте поверхность трубы от известкового налета мягкой губкой.
• Проверяйте состояние изоляции и креплений.
• Убедитесь, что термостат корректно реагирует на изменения температуры.

Признаки неисправности:

• Отсутствие нагрева
• Чрезмерный нагрев отдельных участков
• Срабатывание УЗО при включении
• Запах гари или потемнение изоляции

Если обнаружены проблемы — немедленно отключите устройство и проведите диагностику.

Вопросы и ответы

Заключение

Создание полотенцесушителя из греющего кабеля — реальный и выгодный проект для домашнего мастера. Он решает проблему отсутствия горячей воды в ванной, обеспечивает комфорт и сушку белья, а также демонстрирует высокий уровень энергонезависимости. Главное — подойти к делу ответственно: выбрать качественные материалы, правильно рассчитать параметры и строго соблюдать нормы электробезопасности.

• Приоритет — саморегулирующийся кабель с защитой IP68.
• Мощность рассчитывайте исходя из 15–25 Вт на метр трубы.
• Обязательно используйте УЗО и термостат.
• Проверяйте изоляцию и сопротивление перед включением.
• Срок службы при правильной эксплуатации — до 15 лет.
