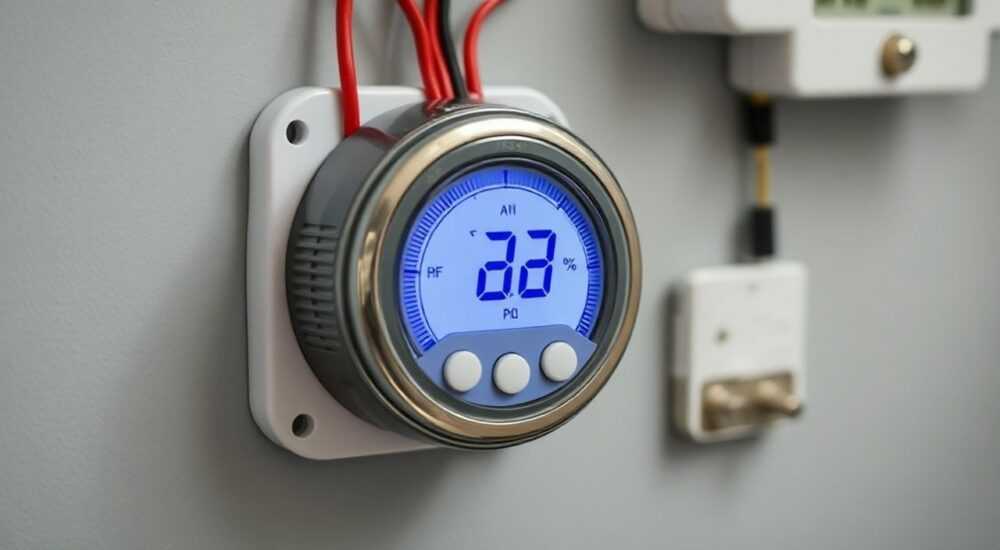

Правильное подключение терморегулятора

Терморегулятор — это «мозг» системы обогрева, который отвечает за комфортную температуру в помещении и экономию энергии. Правильное подключение устройства позволяет не только избежать поломок, но и значительно снизить расходы на отопление. Главное — соблюдать схему монтажа, учитывать тип нагревательного элемента и требования безопасности.

Для точной и безопасной работы терморегулятора необходимо чётко следовать электрической схеме подключения, соответствующей типу системы обогрева. Всегда отключайте питание перед началом работ и используйте только сертифицированное оборудование.

Содержание статьи:

Типы терморегуляторов: как выбрать подходящий
Когда нужен датчик пола, а когда — воздуха?
Схемы подключения терморегуляторов
Основные схемы подключения
Пошаговая инструкция по подключению
Шаг 1: Подготовка
Шаг 2: Установка монтажной коробки
Шаг 3: Подключение проводов
Шаг 4: Проверка и тестирование
Распространённые ошибки при монтаже
Экспертное мнение
Вопросы и ответы
Заключение

Типы терморегуляторов: как выбрать подходящий

Современные терморегуляторы делятся на несколько категорий в зависимости от принципа действия, способа управления и совместимости с системами отопления. Основные типы — механические, электронные и программируемые модели. Механические устройства просты в использовании и недороги, но менее точны. Электронные отличаются высокой чувствительностью и возможностью установки точного значения температуры. Программируемые терморегуляторы позволяют задавать расписание включения и выключения обогрева, что особенно выгодно в частных домах и квартирах с неравномерным графиком проживания.

Выбор зависит от типа отопительной системы: водяное отопление, тёплый пол (электрический или водяной), конвекторы или масляные радиаторы. Например, для инфракрасного тёплого пола требуется терморегулятор с внешним датчиком температуры, а для водяного контура — модель, совместимая с сервоприводом. Также важно учитывать максимальную нагрузку, которую может выдержать устройство — обычно от 3 до 16 А.

Полезно знать: Перед покупкой проверьте, поддерживает ли терморегулятор функцию защиты от перегрева и имеет ли встроенный или внешний датчик температуры воздуха/пола.

Подключение к Wi-Fi открывает дополнительные возможности: управление через смартфон, интеграция с «умным домом» и получение уведомлений. Умные терморегуляторы, такие как модели от компании Tion, Danfoss или NeoClima, позволяют анализировать потребление энергии и автоматически корректировать режим работы. Однако они требуют стабильного интернет-соединения и могут быть сложнее в настройке.

Когда нужен датчик пола, а когда — воздуха?

Если основной источник тепла — тёплый пол, обязательно используйте терморегулятор с датчиком температуры пола. Это предотвратит перегрев покрытия и продлит срок службы системы.
Для конвекторов и радиаторов достаточно датчика воздуха, установленного в самом устройстве.
В комбинированных системах применяются двойные датчики — они контролируют и пол, и воздух, выбирая приоритетный параметр.

Тип терморегулятора	Преимущества	Недостатки	Целевое применение
Механический	Надёжность, простота, низкая цена	Неточность, отсутствие программирования	Дачи, кладовые, гаражи
Электронный	Точная регулировка, цифровой дисплей	Зависимость от батареек	Квартиры, офисы
Программируемый	Экономия до 30% энергии, расписание	Высокая стоимость, сложность настройки	Частные дома, «умный дом»
Wi-Fi	Удалённое управление, аналитика	Требует интернета, уязвимость к сбоям	Технологичные пользователи

Схемы подключения терморегуляторов

Правильная схема подключения — залог бесперебойной и безопасной работы. Все схемы строятся по принципу размыкания цепи питания нагревательного элемента. Терморегулятор устанавливается в разрыв фазного провода между источником питания и обогревателем. Нулевой провод подключается напрямую.

Для электрического тёплого пола используется стандартная схема с подключением кабеля, терморегулятора и датчика температуры пола. Датчик монтируется в гофре на расстоянии 50–70 см от стены, чтобы исключить повреждение при ремонте. Фаза (L) подаётся на вход терморегулятора, выход — к нагревательному кабелю. Ноль (N) и заземление (PE) идут мимо устройства.

«Всегда используйте УЗО (устройство защитного отключения) при подключении тёплого пола. Это обязательное условие электробезопасности.» — Алексей Петров, электромонтёр 5 разряда, 18 лет опыта

Для водяного тёплого пола схема сложнее: терморегулятор управляет сервоприводом, который открывает или закрывает подачу теплоносителя. В этом случае к терморегулятору подключаются: питание 230 В, датчик температуры пола и провода управления сервоприводом. Сервопривод, в свою очередь, монтируется на коллекторе.

Основные схемы подключения

Для электрического тёплого пола: Сеть → УЗО → Автомат → Терморегулятор (вход L/N) → Выход к кабелю; датчик пола → соответствующие клеммы.
Для конвектора: Сеть → Терморегулятор → Конвектор. Достаточно двух проводов: фаза и ноль.
Для системы с сервоприводом: Терморегулятор подаёт сигнал 24 В на сервопривод, который перекрывает поток воды. Питание терморегулятора — отдельная линия 230 В.

Полезно знать: Если вы подключаете несколько зон обогрева, используйте многоканальный терморегулятор или установите отдельные устройства для каждой комнаты.

Пошаговая инструкция по подключению

Подключение терморегулятора — процесс, требующий внимательности и знания основ электротехники. Даже небольшая ошибка может привести к выходу устройства из строя или создать пожароопасную ситуацию. Ниже — подробная инструкция для монтажа терморегулятора электрического тёплого пола.

Шаг 1: Подготовка

Отключите питание на электрощитке и установите блокировку.
Подготовьте инструмент: отвёртку, индикаторную отвёртку, кусачки, уровень, перфоратор (при необходимости).
Проверьте комплектацию: должен быть терморегулятор, монтажная коробка, датчик температуры, инструкция.

Шаг 2: Установка монтажной коробки

Выберите место: высота 90–120 см от пола, вне зоны попадания воды, не за мебелью.
Сделайте штробу для подводки кабеля от щитка и от датчика пола.
Установите коробку в стену, зафиксируйте алебастром или гипсом.

Шаг 3: Подключение проводов

Заведите в коробку кабель питания (230 В), кабель от нагревательного мата и провода от датчика пола.
Подключите фазу (обычно коричневый) к клемме L (вход), ноль (синий) — к N (вход).
Фазу на выход (к кабелю пола) подключите к клемме, обозначенной как нагрузка (часто L1 или Out).
Датчик температуры подключается к клеммам, маркированным как Sensor или S.

Шаг 4: Проверка и тестирование

Перед включением питания убедитесь, что все соединения надёжны, нет оголённых проводов.
Включите автомат и УЗО на щитке.
На дисплее терморегулятора должно появиться значение температуры.
Установите температуру выше текущей — должен включиться индикатор нагрева.

«После первого включения наблюдайте за системой 1–2 часа. Убедитесь, что терморегулятор корректно реагирует на изменение температуры и отключает нагрев при достижении заданного значения.» — Марина Ковалёва, инженер по системам микроклимата

Распространённые ошибки при монтаже

Даже опытные мастера допускают ошибки, которые снижают эффективность системы или приводят к авариям. Знание этих типичных проблем поможет избежать их.

Подключение без УЗО. Это нарушает правила ПУЭ и создаёт риск поражения током. УЗО обязательно для всех систем с тёплым полом.
Неправильная установка датчика температуры. Если датчик расположен слишком близко к нагревательному кабелю или в месте сквозняка, он будет давать неверные показания.
Игнорирование максимальной нагрузки. Подключение кабеля мощностью 2,5 кВт к терморегулятору на 16 А (до 3,5 кВт) допустимо, но если нагрузка выше — нужен магнитный пускатель.
Смешивание нулей. Ноль от терморегулятора нельзя соединять с нулём другой группы — это вызывает ложное срабатывание УЗО.

Полезно знать: Если терморегулятор мигает или не включается, первым делом проверьте целостность датчика. Обрыв провода — частая причина неисправности.

Экспертное мнение

«Сегодня многие пользователи пытаются сэкономить, покупая дешёвые китайские терморегуляторы без сертификатов. Но такие устройства часто не выдерживают заявленной нагрузки и выходят из строя уже через год. Лучше один раз потратиться на качественный бренд — Danfoss, OJ Electronics или Valcom. Они дороже, но служат 10–15 лет.» — Дмитрий Смирнов, технический директор HVAC-компании «ТеплоДом», 12 лет в отрасли

По словам эксперта, важна не только надёжность, но и сервис. У дорогих моделей есть поддержка, возможность замены деталей и понятная инструкция. Кроме того, современные терморегуляторы оснащены функциями самодиагностики: они сообщают о коротком замыкании, обрыве датчика или перегрузке.

Вопросы и ответы

Можно ли подключить два тёплых пола к одному терморегулятору?

Да, если суммарная мощность не превышает допустимую нагрузку терморегулятора. Провода от матов соединяются параллельно, а датчик устанавливается в средней зоне одной из веток.

Что делать, если терморегулятор показывает -10°C или «Err»?

Это указывает на обрыв или короткое замыкание датчика. Проверьте целостность провода мультиметром. Если датчик исправен, возможно, неисправна плата терморегулятора.

Нужно ли отключать тёплый пол летом?

Да, рекомендуется отключать питание на щитке. Это предотвращает ненужное потребление энергии и снижает износ компонентов.

Можно ли установить терморегулятор в ванной?

Можно, но только во вторую зону (на расстоянии более 60 см от душа/ванны) и с классом защиты IP не ниже 44.

Как часто нужно калибровать терморегулятор?

Современные устройства не требуют калибровки. Однако раз в год стоит проверять точность показаний с помощью внешнего термометра.

Заключение

Правильное подключение терморегулятора — это сочетание технической грамотности, внимания к деталям и соблюдения норм безопасности. От этого зависит не только комфорт в доме, но и долговечность всей системы отопления. Использование качественного оборудования, правильная схема подключения и учёт специфики помещения позволяют добиться максимальной эффективности и экономии энергии.

Не спешите с подключением — изучите инструкцию, проверьте соответствие параметров и при необходимости проконсультируйтесь со специалистом. Инвестиции в правильный монтаж окупаются стабильной работой системы на долгие годы.

Выбирайте терморегулятор по типу отопления и нагрузке.
Обязательно используйте УЗО и автоматический выключатель.
Устанавливайте датчик температуры правильно — в гофре, на удалении от стен.
Проверяйте подключение перед включением питания.
Отдавайте предпочтение проверенным брендам с гарантией и поддержкой.
