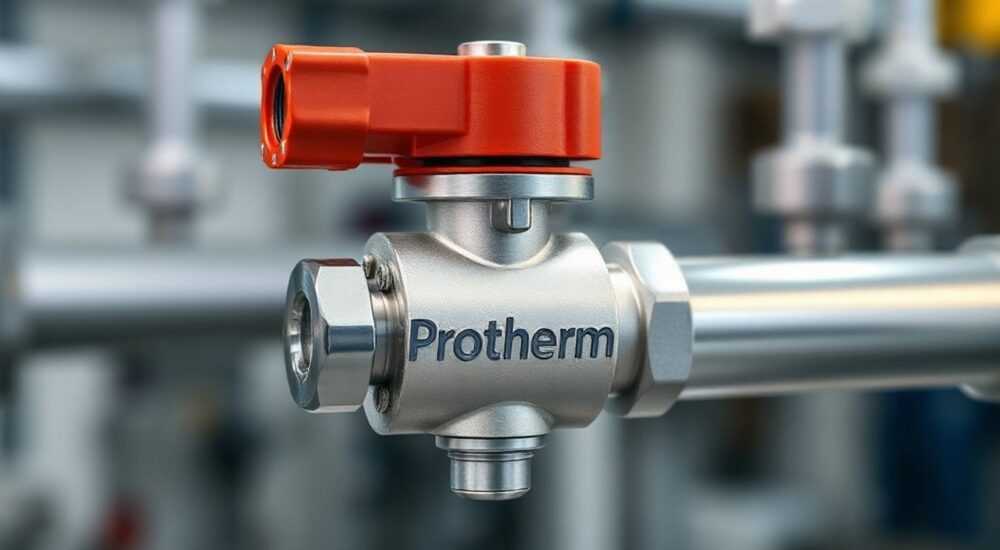

Предохранительный клапан protherm

Предохранительный клапан — это один из ключевых элементов безопасности в системе отопления. В котлах Protherm он защищает оборудование от превышения давления, которое может возникнуть при перегреве теплоносителя или неисправности циркуляционного насоса. Без исправно работающего предохранительного клапана существует риск повреждения котла, утечки горячей воды и даже разрыва теплообменника.

Современные газовые котлы Protherm, как и другие напольные или настенные модели, работают в замкнутом контуре, где давление должно оставаться в строго определённых пределах — обычно от 1 до 2,5 бар. При нагреве вода расширяется, и если расширительный бак не справляется с компенсацией объёма, давление растёт. Именно в этот момент включается предохранительный клапан, сбрасывая избыток теплоносителя через дренажный патрубок. Несмотря на простоту конструкции, его роль невозможно переоценить: он предотвращает аварийные ситуации и продлевает срок службы всей отопительной системы.

Что такое предохранительный клапан и зачем он нужен

Предохранительный клапан — это механическое устройство, предназначенное для автоматического сброса избыточного давления в замкнутой системе отопления. Он является частью группы безопасности, которая также может включать манометр и воздухоотводчик, особенно в напольных моделях. В настенных газовых котлах Protherm группа безопасности уже встроена в конструкцию, а сам клапан расположен в нижней части корпуса.

Основная функция клапана — защита оборудования от разрушения. Если давление в системе достигает критической отметки (обычно 3 бара), клапан открывается и выпускает часть теплоносителя через сливной штуцер. Это снижает нагрузку на теплообменник, трубы и расширительный бак. После нормализации давления клапан закрывается.

Работа котла без исправного предохранительного клапана крайне опасна. Даже временная эксплуатация с заглушенным или неисправным клапаном может привести к вздутию теплообменника, протечкам и полному выходу агрегата из строя. Более того, такая ситуация исключает гарантийный ремонт.

Типичные проблемы с клапаном

• Подтёки после срабатывания — нормальное явление, если влага быстро высыхает. Постоянная капель — признак износа уплотнителей.
• Заклинивание — происходит при длительной эксплуатации без обслуживания. Клапан может не открыться в нужный момент.
• Сброс воды при нормальном давлении — сигнал о неисправности клапана или ошибке в системе (например, перекачка).

Устройство и принцип работы клапана Protherm

Клапан Protherm представляет собой простое, но надёжное устройство пружинного типа. Его конструкция включает корпус из латуни, внутреннюю пружину, запорный элемент (тарелку) и ручной рычаг для проверки. Рабочее давление срабатывания — 3 бара, что соответствует стандартам безопасности для бытовых котлов.

Принцип работы основан на физике: при росте давления выше установленного порога сила, действующая на тарелку, преодолевает усилие пружины. Тарелка поднимается, и вода выходит через дренажную трубку. После падения давления пружина возвращает тарелку в закрытое положение.

В некоторых моделях Protherm используется клапан с ручным рычагом. Он позволяет принудительно открыть клапан для проверки работоспособности. Это важно делать хотя бы раз в год — так вы убедитесь, что механизм не заржавел и не заклинил.

Где находится предохранительный клапан в котле Protherm

В большинстве настенных газовых котлов Protherm (например, модели «Медведь», «Скат», «Гризли») предохранительный клапан встроен в нижний коллектор или расположен рядом с патрубками подключения контура отопления. Обычно он выглядит как небольшой латунный цилиндр с резьбой 1/2 дюйма и имеет боковой штуцер для подключения сливной трубки.

Чтобы найти клапан:

1. Отключите котёл от электросети.
2. Закройте запорные краны на подаче и обратке.
3. Слейте воду из системы, открыв сливной кран.
4. Осмотрите нижнюю часть котла — клапан будет соединён с дренажной трубкой, направленной в канализацию или ёмкость.

Если котёл установлен в закрытом шкафу, убедитесь, что сливная трубка выведена наружу и не загнута. Перегиб или засор могут помешать сбросу воды, что делает клапан бесполезным.

Когда срабатывает предохранительный клапан: норма и тревога

Срабатывание клапана — это экстренная мера. Если вы видите, что из дренажной трубки течёт вода, значит, давление в системе превысило 3 бара. Это может происходить по нескольким причинам:

• Перегрев теплоносителя из-за неисправности автоматики.
• Закрытый кран на расширительном баке (если он внешний).
• Избыточное давление при заполнении системы.
• Неисправность трехходового клапана, из-за которой горячая вода постоянно циркулирует в контуре отопления.
• Вышел из строя мембранный бак — потерял воздух или лопнула мембрана.

Если клапан сработал однократно и больше не подтекает — это можно считать нормальной реакцией системы на аварию. Но если сброс происходит регулярно, это повод для диагностики. Постоянный сброс воды указывает на хроническую проблему, которую нельзя игнорировать.

Как диагностировать причину срабатывания

• Проверьте давление на манометре при холодной и горячей системе.
• Оцените состояние расширительного бака: надавите на золотник — должен выйти воздух. Если вытекает вода — мембрана повреждена.
• Убедитесь, что все краны на контуре открыты, а система правильно заполнена.
• Проверьте работу циркуляционного насоса — нет ли шума, блокировки.

Как проверить и диагностировать неисправность клапана

Регулярная проверка — залог надёжной работы. Рекомендуется проводить её раз в год, желательно перед началом отопительного сезона. Процедура проста:

1. Убедитесь, что давление в системе составляет 1–1,5 бар (холодная вода).
2. Найдите ручной рычаг на клапане.
3. Аккуратно потяните за рычаг — должен послышаться шум сброса воды.
4. Отпустите рычаг — течение должно прекратиться.

Если при проверке:

• Вода не пошла — возможно, рычаг заклинил или канал засорился.
• Вода продолжает течь после отпускания — изношены уплотнители, требуется замена.
• Рычаг не двигается — клапан требует немедленной замены.

Также можно проверить герметичность. После заполнения системы оставьте котёл на 10–15 минут. Если из штуцера капает вода — клапан «поддёвает». Это признак старения, даже если давление в норме.

Замена предохранительного клапана: пошаговая инструкция

Заменить клапан можно самостоятельно, если есть базовые навыки сантехники. Вот как это сделать:

1. Отключите котёл от электропитания и перекройте подачу газа.
2. Закройте краны на подающей и обратной линиях отопления.
3. Слейте воду из системы через сливной кран или дренажный штуцер.
4. Отсоедините сливную трубку от штуцера клапана.
5. Ключом на 22 или 24 открутите старый клапан против часовой стрелки.
6. Очистите резьбу на коллекторе от старой подмотки и грязи.
7. Нанесите новую ФУМ-ленту (3–4 оборота) на резьбу нового клапана.
8. Вкрутите новый клапан вручную, затем подтяните ключом без перекоса.
9. Подключите сливную трубку и откройте краны.
10. Заполните систему водой, удалите воздух, проверьте давление.

Используйте только оригинальный клапан Protherm или совместимый аналог с маркировкой 3 bar. Не экономьте на качестве — дешёвые аналоги могут не сработать в критический момент.

Часто задаваемые вопросы о клапане Protherm

• Можно ли поставить клапан с другим давлением срабатывания?
  Нет. Использование клапана с порогом ниже 3 бар приведёт к частым сбросам. Выше — не обеспечит защиту. Только 3 bar, как указано в паспорте котла.
• Почему клапан течёт после замены?
  Возможные причины: недостаточная герметизация резьбы, перекос при установке, заводской брак. Проверьте затяжку и состояние уплотнения.
• Нужно ли менять клапан при плановом ТО?
  Не обязательно, но рекомендуется каждые 5–7 лет. Даже без видимых повреждений металл и пружина теряют упругость.
• Что делать, если клапан срабатывает, но вода не течёт?
  Скорее всего, засорился сливной канал или перегнута трубка. Прочистите путь сброса и убедитесь в наличии уклона.
• Можно ли временно заглушить клапан?
  Категорически нет. Это нарушает правила безопасности и делает эксплуатацию котла незаконной.

Заключение

Предохранительный клапан в котле Protherm — это не просто деталь, а жизненно важный элемент безопасности. Его задача — спасти ваш дом и оборудование от аварии при скачке давления. Хотя он работает «в тени», его значение трудно переоценить. Регулярная проверка, своевременная замена и правильная установка сливной трубки — простые действия, которые обеспечивают долгую и безопасную работу отопительной системы.

• Предохранительный клапан срабатывает при давлении 3 бара — это стандарт для всех котлов Protherm.
• Проверяйте клапан раз в год, используя ручной рычаг.
• Постоянный подтёк — повод для немедленной замены.
• Замена возможна своими руками, но требует аккуратности и соблюдения порядка действий.
• Никогда не заглушайте и не модифицируйте клапан — это создаёт угрозу взрыва.
