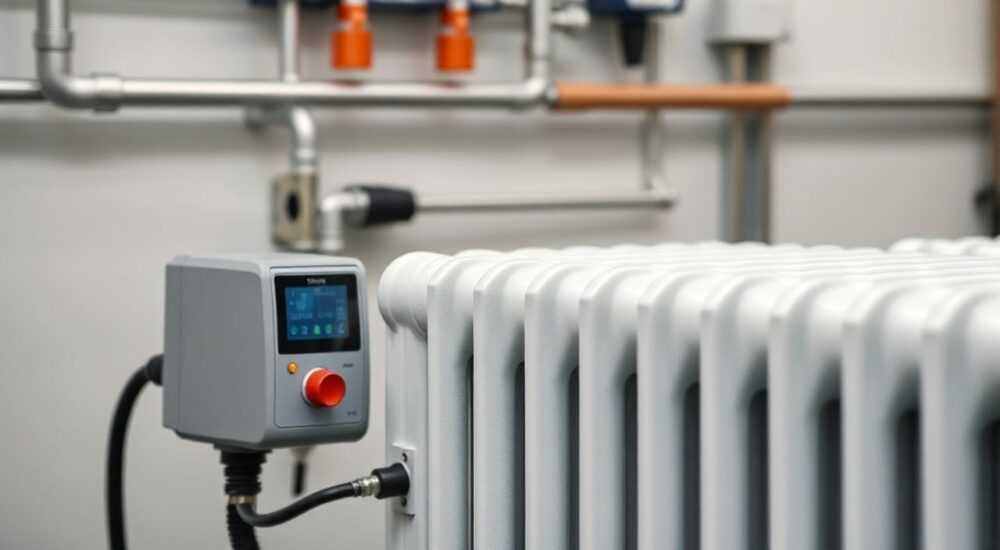

Производство батарей отопления

Современное производство батарей отопления — это сложный технологический процесс, требующий точности, соблюдения стандартов и глубокого понимания материаловедения. От выбора сырья до финального тестирования каждая стадия влияет на эффективность, долговечность и безопасность радиаторов. Сегодня потребитель сталкивается с широким ассортиментом: от классических чугунных моделей до ультратонких алюминиевых и биметаллических решений.

Технологии производства батарей отопления

Развитие систем отопления привело к появлению нескольких ключевых технологий изготовления радиаторов. Выбор метода зависит от типа материала, масштабов производства и требований к эксплуатационным характеристикам. Наиболее распространёнными являются литьё, сварка, штамповка и экструзия.

Литейная технология применяется для чугунных и некоторых алюминиевых радиаторов. Расплавленный металл заливается в песчаные или металлические формы, где остывает и принимает нужную конфигурацию. Этот метод позволяет создавать массивные секции с высокой тепловой инерцией, что особенно ценно в условиях нестабильного отопления.

Сварочные технологии используются при производстве стальных панельных и трубчатых радиаторов. Листовая сталь вырезается на лазерных станках, формуется и сваривается в герметичные блоки. Такой подход обеспечивает высокую скорость массового выпуска и хорошую теплоотдачу за счёт большой площади поверхности.

Алюминиевые радиаторы чаще всего изготавливаются методом экструзии — продавливания раскалённого металла через матрицу. Полученные профили затем обрезаются, соединяются механически или сваркой, а после проходят анодирование или окраску. Этот способ экономичен и позволяет быстро адаптировать дизайн под запросы рынка.

Биметаллические радиаторы сочетают стальной сердечник и алюминиевый корпус. Их производство — многоэтапный процесс: стальные трубы вставляются в форму, затем заливается алюминий под высоким давлением. Это обеспечивает прочность внутреннего канала и высокую теплоотдачу внешних рёбер.

Сравнение технологий по ключевым параметрам

Выбор технологии напрямую влияет на цену, срок службы и условия эксплуатации. Например, в многоквартирных домах с централизованным отоплением предпочтительны биметаллические или чугунные радиаторы, тогда как в частных коттеджах с автономной системой можно использовать алюминиевые модели.

Материалы и их особенности в производстве радиаторов

Материал — основа любого радиатора. Он определяет не только внешний вид, но и такие критические параметры, как теплоёмкость, устойчивость к коррозии, рабочее давление и совместимость с теплоносителем.

Чугун остаётся популярным благодаря своей инертности. Он не реагирует с водой, устойчив к примесям и перепадам pH. Средний срок службы чугунного радиатора — 50–70 лет. Однако его вес (до 15 кг на секцию) усложняет монтаж, а медленный нагрев делает его менее эффективным в современных системах с программным управлением.

Сталь используется в панельных и трубчатых радиаторах. Она легче чугуна, дешевле в производстве и обеспечивает быстрый прогрев. Но при контакте с кислородом сталь склонна к коррозии, особенно если в системе часто сливается вода. Современные модели покрываются защитными полимерами или проходят катодную обработку.

Алюминий — лидер по теплоотдаче. Один алюминиевый секционный радиатор может отдавать до 200 Вт тепла при разнице температур 70°C. Материал лёгкий, пластичный, отлично поддаётся окраске. Однако алюминий чувствителен к щелочной среде и может вступать в электрохимическую реакцию при контакте с другими металлами.

Биметаллические радиаторы объединяют лучшее от стали и алюминия. Стальной канал выдерживает давление до 40 атмосфер, а алюминиевый корпус быстро отдаёт тепло. Они идеальны для городских многоэтажек, где возможны гидроудары и скачки давления.

Как материал влияет на выбор системы

• Централизованное отопление: высокое давление и агрессивный теплоноситель — выбирайте чугун или биметалл.
• Автономное отопление в частном доме: стабильные параметры позволяют использовать алюминий или стальные панели.
• Системы с антифризом: избегайте алюминия без специального покрытия — он может разрушаться под действием этиленгликоля.
• Высокие требования к дизайну: тонкие трубчатые или панельные радиаторы из нержавеющей стали или алюминия.

Основные этапы производства отопительных батарей

Процесс создания радиатора — это цепочка взаимосвязанных операций, каждая из которых критична для конечного результата. Рассмотрим типичный цикл на примере биметаллического радиатора.

Первый этап — проектирование и моделирование. Инженеры создают 3D-модель секции, рассчитывают толщину стенок, размер каналов и теплоотдачу. Используются программы CFD (вычислительная гидродинамика) для симуляции потока теплоносителя и распределения температуры.

Следующий шаг — подготовка заготовок. Для биметаллических радиаторов стальные трубы режутся на отрезки, очищаются от окалины и проходят пескоструйную обработку. Это необходимо для обеспечения прочного сцепления с алюминием при последующем литье.

Далее следует этап литья под давлением. Стальные заготовки помещаются в форму, и расплавленный алюминий под давлением 600–800 бар заливается вокруг них. Этот процесс называется «инъекционным литьём» и требует высокоточного оборудования. После охлаждения получается цельная секция с металлическим каркасом.

Послелитейная обработка

1. Очистка секций от литников и заусенцев на автоматических станках.
2. Гидравлические испытания под давлением 1,5–2 раза выше номинального (например, 30 атм вместо 15).
3. Обработка поверхности: обезжиривание, нанесение грунта, сушка.
4. Окраска порошковыми красками в электростатическом поле и запекание при 180–200°C.
5. Финальный визуальный и инструментальный контроль.

Сборка радиатора происходит на следующем этапе. Секции соединяются ниппелями с термоустойчивыми прокладками. Количество секций определяется заказом или стандартной моделью. Готовые батареи комплектуются заглушками, кронштейнами и воздушными клапанами.

Упаковка — завершающий этап. Радиаторы оборачиваются в плёнку, помещаются в картонные коробки с указанием модели, давления, теплоотдачи и сертификатов. Упаковка защищает от повреждений при транспортировке и хранении.

Контроль качества и испытания радиаторов

Надёжность радиатора зависит не только от технологии, но и от строгости контроля. На крупных заводах действует многоуровневая система проверок, включающая входной, процессный и выходной контроль.

Входной контроль охватывает все поступающие материалы: сталь, алюминий, краски, прокладки. Проводится спектральный анализ металлов, проверка толщины покрытия, испытания на растяжение и коррозионную стойкость. Несоответствие хотя бы по одному параметру — повод для отбраковки всей партии.

Процессный контроль осуществляется на каждом этапе. Например, при литье под давлением фиксируются температура расплава, время выдержки, давление и скорость заливки. Любое отклонение автоматически регистрируется системой и может привести к остановке линии.

Финальные испытания — самый важный этап. Каждый радиатор проходит:

• Гидравлическое испытание под повышенным давлением (не менее 1,5× от рабочего).
• Проверку герметичности с помощью воздуха или воды.
• Измерение геометрических параметров: высота, межосевое расстояние, параллельность плоскостей.
• Визуальный осмотр на наличие дефектов покрытия.

Современные лаборатории проводят также длительные тесты на усталость: радиаторы циклически нагреваются и охлаждаются сотни раз, имитируя 10–15 лет эксплуатации. Это позволяет выявить склонность к микротрещинам и деформациям.

Распространённые ошибки при выборе и установке

• Игнорирование химического состава теплоносителя. В старых системах вода может быть сильно щелочной — это разрушает алюминий.
• Несоответствие давления. Установка радиатора с рабочим давлением 16 атм в системе с 25 атм — риск аварии.
• Неправильный монтаж. Перекос при креплении вызывает напряжение в соединениях и утечки.
• Отсутствие воздухоотводчика. Завоздушивание снижает теплоотдачу на 20–30%.

Экспертное мнение

По его словам, будущее — за интеллектуальными решениями. Уже сейчас на рынке появляются радиаторы с встроенными термоголовками, датчиками влажности и Wi-Fi-модулями. Они интегрируются в «умный дом» и самостоятельно регулируют температуру в зависимости от времени суток и погоды.

Также растёт интерес к экологичным материалам и энергосбережению. Производители внедряют замкнутые циклы переработки алюминия, используют краски на водной основе и минимизируют отходы. Это не только снижает воздействие на окружающую среду, но и улучшает имидж бренда.

Вопросы и ответы

Заключение

Производство батарей отопления — это не просто литьё металла, а комплексный инженерный процесс, сочетающий материалы, технологии и строгий контроль. От правильного выбора радиатора зависит комфорт, безопасность и энергоэффективность всего дома.

Сегодня потребитель имеет доступ к широкому спектру решений — от проверенных временем чугунных моделей до высокотехнологичных биметаллических и «умных» радиаторов. Главное — учитывать особенности своей системы отопления, качество теплоносителя и долгосрочные цели.

• Технология производства определяет надёжность и эффективность радиатора.
• Материал должен соответствовать типу системы отопления и химическому составу теплоносителя.
• Контроль качества — обязательный этап, который нельзя игнорировать при выборе поставщика.
• Биметаллические радиаторы — оптимальный выбор для большинства городских квартир.
• Будущее отопительных приборов — за интеграцией с «умным домом» и экологичными технологиями.
