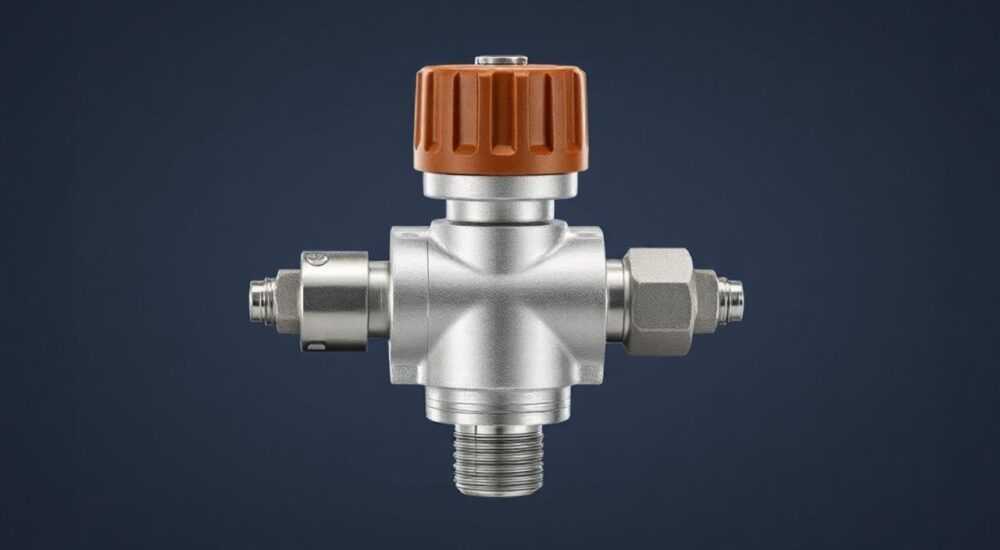

Protherm комплект 3 х ходового клапана fugas

Комплект трехходового клапана Fugas от Protherm — это важный элемент системы отопления, обеспечивающий правильное распределение теплоносителя между контурами котла и бойлера. Он позволяет автоматизировать процесс приготовления горячей воды и поддержания температуры в системе отопления, повышая эффективность и долговечность оборудования. Особенно актуален этот комплект для настенных газовых котлов серии Panther и Lynx.

Комплект трехходового клапана Fugas предназначен для модернизации или ремонта котлов Protherm с функцией ГВС. Основная задача — корректное переключение потоков между отоплением и бойлером. Рекомендуется устанавливать только оригинальные комплектующие с полной совместимостью по модели котла.

Содержание статьи:

Что такое комплект трехходового клапана Fugas?
Устройство и принцип работы трехходового клапана
Как происходит переключение: пошагово
Из чего состоит комплект Fugas от Protherm?
Где применяется: совместимость с котлами Protherm
Как установить и подключить комплект правильно?
Пошаговая инструкция по установке
Распространённые неисправности и способы их устранения
Экспертное мнение
Интервью с Сергеем Волковым, руководителем лаборатории теплотехники НПЦ «Энергощит»
Вопросы и ответы
Заключение

Что такое комплект трехходового клапана Fugas?

Трехходовой клапан Fugas — это электромеханический узел, разработанный для плавного переключения потока теплоносителя между контуром отопления и контуром горячего водоснабжения (ГВС) в газовых котлах. Комплект от Protherm включает сам клапан, привод, датчики и соединительные элементы, необходимые для интеграции в систему управления котла. Устройство работает под управлением платы автоматики и реагирует на запрос пользователя на нагрев воды.

Fugas — словенский бренд, специализирующийся на производстве арматуры для отопительных систем. Его продукция широко используется в европейских котельных установках, включая технику Protherm. Клапаны отличаются высокой надежностью, точным ходом штока и стабильной работой при частых переключениях. Они рассчитаны на длительный срок службы — до 10 лет при регулярном обслуживании.

Применение именно фирменного комплекта важно, поскольку сторонние аналоги могут вызывать сбои в работе автоматики, ошибки зажигания или неполное перекрытие потока. Это снижает КПД котла и увеличивает износ теплообменника. В случае выхода из строя штатного клапана замена на оригинальный комплект Fugas — оптимальное решение.

Полезно знать: Трехходовые клапаны бывают двух типов — смесительные и распределительные. В котлах Protherm используется распределительный тип, который направляет поток в один из двух выходов, но не смешивает их.

Устройство и принцип работы трехходового клапана

Трехходовой клапан Fugas состоит из корпуса с тремя патрубками, штока с затвором и электропривода. Патрубки соединяются с подачей от котла, обраткой отопления и входом в бойлер. Привод получает команду от контроллера и перемещает шток, открывая путь либо к системе отопления, либо к бойлеру. Положение штока фиксируется с помощью механического упора и контролируется датчиком Холла.

Когда пользователь открывает кран с горячей водой, датчик расхода фиксирует движение воды. Сигнал поступает на плату управления, которая отключает контур отопления и подаёт напряжение на привод клапана. Шток смещается, и теплоноситель начинает циркулировать через вторичный теплообменник бойлера. После закрытия крана система возвращается в режим отопления.

Важно понимать, что клапан не работает в промежуточном положении. Он полностью переключает поток, исключая смешение. Это обеспечивает стабильную температуру и предотвращает тепловые удары по теплообменнику. Благодаря этому достигается высокая надёжность и защита от перегрева.

Как происходит переключение: пошагово

Пользователь открывает кран горячей воды.
Датчик расхода G63 или аналог фиксирует проток.
Плата управления отправляет сигнал на привод трехходового клапана.
Привод перемещает шток, перекрывая путь к отоплению и открывая путь к бойлеру.
Теплоноситель проходит через вторичный теплообменник, нагревая воду.
После закрытия крана клапан возвращается в исходное положение.

«Переключение должно занимать не более 5–7 секунд. Если задержка больше — возможны проблемы с приводом или заедание штока.» — Алексей Морозов, инженер-теплотехник, 14 лет опыта в сервисе газовых котлов

Из чего состоит комплект Fugas от Protherm?

Оригинальный комплект трехходового клапана для котлов Protherm включает несколько ключевых компонентов, объединённых в единый модуль. Все детали подобраны для идеальной совместимости и герметичности. Использование полного комплекта исключает необходимость подбора отдельных элементов и снижает риск ошибок при монтаже.

Основные элементы:

Трехходовой клапан Fugas с литым корпусом из латуни
Электромагнитный привод с кабелем подключения
Датчик положения (часто интегрирован в привод)
Уплотнительные кольца и переходники
Крепёжные хомуты и кронштейны
Инструкция по установке

Каждый комплект маркируется артикулом, соответствующим конкретной модели котла. Например, для Protherm Panther 24 OZ используется комплект с артикулом 9008175. При покупке важно сверять номер по каталогу производителя, чтобы избежать несовместимости.

Компонент	Материал/тип	Назначение
Клапан Fugas	Латунь, DN15	Распределение потока теплоносителя
Привод	220 В, 50 Гц	Управление положением штока
Датчик Холла	Интегрированный	Контроль положения клапана
Уплотнения	EPDM резина	Герметизация соединений
Кронштейн	Сталь с антикоррозийным покрытием	Фиксация узла в корпусе котла

Полезно знать: Не рекомендуется использовать комплекты от других производителей, даже если они выглядят идентично. Различия в ходе штока или времени срабатывания могут привести к сбоям в работе котла.

Где применяется: совместимость с котлами Protherm

Комплект Fugas используется в большинстве настенных газовых котлов Protherm с функцией ГВС. Наиболее распространены модели серии Panther (OZ), Lynx и Gryphon. Эти котлы оснащены битермическими или раздельными теплообменниками, где требуется чёткое разделение потоков.

Список совместимых моделей:

Protherm Panther 12, 18, 24, 28, 30 MKV OZ
Protherm Lynx 12, 18, 24, 28, 30 MKZ
Protherm Gryphon 24, 30 MKZ
Protherm Skat 12, 18, 24 MKZ (при наличии бойлера)

Обратите внимание: модели с индексом «OV» (отопление + вентиляция) или «TKZ» (турбо) также могут использовать этот клапан, но только если реализована схема приоритета ГВС. В котлах без бойлера или с проточным нагревом клапан не используется.

Если вы сомневаетесь в совместимости, проверьте артикул старого клапана или воспользуйтесь онлайн-каталогом Protherm. Также можно свериться по серийному номеру котла — последние цифры указывают на версию платы и конфигурацию.

«Перед покупкой комплекта обязательно проверьте, есть ли в вашем котле датчик расхода и плату управления с поддержкой приоритета ГВС. Без них клапан работать не будет.» — Дмитрий Кузнецов, технический директор сервисного центра «ТеплоДом», 12 лет в отрасли

Как установить и подключить комплект правильно?

Замена трехходового клапана — ответственная операция, требующая навыков и инструментов. Работы проводятся при отключенном питании и слитом теплоносителе. Несоблюдение порядка действий может привести к утечкам или повреждению платы управления.

Пошаговая инструкция по установке

Отключите котёл от электросети и перекройте газ и воду.
Слейте теплоноситель из первичного контура через сливной кран.
Демонтируйте переднюю панель и доступ к теплообменнику.
Отсоедините трубки от старого клапана, зафиксируйте места маркером.
Аккуратно извлеките старый узел, не повреждая патрубки.
Установите новый комплект, соблюдая направление потока (стрелка на корпусе).
Подключите трубки, используя новые уплотнительные кольца.
Подключите электрический разъём привода к плате управления.
Заполните систему водой, удалите воздух через автоматические воздухоотводчики.
Включите питание и проверьте работу в обоих режимах.

После запуска важно проверить:

Отсутствие протечек в соединениях
Правильное переключение при открытии крана ГВС
Стабильную температуру в обоих контурах
Отсутствие ошибок на дисплее (например, E25, E35)

Полезно знать: Перед запуском убедитесь, что в системе нет воздушных пробок. Завоздушивание может привести к ложным срабатываниям датчиков и шуму в насосе.

Распространённые неисправности и способы их устранения

Трехходовой клапан Fugas считается надёжным узлом, но при неблагоприятных условиях может выходить из строя. Ниже — основные неисправности, их причины и решения.

Проблема	Возможная причина	Решение
Котёл не переключается на ГВС	Обрыв в цепи привода, неисправность платы	Проверить напряжение на разъёме, прозвонить обмотку
Шум при переключении	Заедание штока, накипь	Разобрать и очистить шток, смазать термостойкой смазкой
Греет плохо и медленно	Частичное перекрытие потока, износ уплотнений	Заменить клапан или весь комплект
Ошибка E25 (нет переключения)	Датчик не фиксирует положение	Проверить датчик Холла, калибровка в меню сервиса
Протечка из корпуса	Трещина корпуса, износ прокладок	Заменить комплект, проверить давление в системе

Часто владельцы пытаются ремонтировать клапан самостоятельно — промывают, меняют пружины, штоки. Однако это не гарантирует долгосрочной стабильности. Лучше заменить весь узел на оригинальный комплект.

«Если шток не двигается плавно — не пытайтесь «раскачать» его силой. Это повредит сальник и приведёт к утечке.» — Игорь Петров, мастер авторизованного сервиса Protherm, 9 лет опыта

Экспертное мнение

Интервью с Сергеем Волковым, руководителем лаборатории теплотехники НПЦ «Энергощит»

— Сергей, насколько критичен выбор оригинального комплекта?

«Оригинальный комплект Fugas — это не просто маркетинг. Мы провели тестирование трёх аналогов на стенде. Только оригинальный клапан показал 100% повторяемость позиционирования после 50 000 циклов. Аналоги начали «проседать» уже после 15 000. Это прямой путь к перегреву теплообменника.»

— Как продлить срок службы клапана?

«Главное — качество воды. Жёсткая вода с высоким содержанием кальция быстро образует накипь на штоке. Рекомендую ставить фильтр механической очистки и хотя бы раз в два года проводить промывку первичного контура. Также важно следить за давлением — выше 2,5 бар создают избыточную нагрузку на уплотнения.»

Вопросы и ответы

Можно ли поставить трехходовой клапан на котёл без ГВС?

Нет, если котёл изначально не предусматривает подключение бойлера, у него нет датчика расхода и алгоритма приоритета. Добавление клапана не решит проблему — потребуется модернизация платы и гидравлики.

Сколько стоит комплект и сколько служит?

Средняя цена — от 8 500 до 12 000 рублей. Срок службы — 8–12 лет при нормальных условиях эксплуатации. Факторы, сокращающие ресурс: жёсткая вода, частые гидроудары, перепады напряжения.

Чем отличается Fugas от ESBE или Honeywell?

Fugas — компактнее и специально адаптирован под корпуса Protherm. ESBE и Honeywell чаще используются в системах с внешними коллекторами. Внутри котла Fugas обеспечивает лучшую герметичность и скорость реакции.

Можно ли обойтись без клапана, если стоит бойлер косвенного нагрева?

Если бойлер подключён по схеме с внешним насосом, клапан не нужен. Но тогда котёл не будет автоматически переключаться — придётся управлять вручную или через комнатный термостат с функцией ГВС.

Заключение

Комплект трехходового клапана Fugas от Protherm — это ключевой элемент для стабильной и безопасной работы котлов с функцией горячего водоснабжения. Он обеспечивает чёткое разделение потоков, предотвращает перегрев и продлевает срок службы теплообменника. Использование оригинальных комплектующих минимизирует риски сбоев и гарантирует совместимость с платой управления.

При выборе и замене клапана ориентируйтесь на артикул производителя, не экономьте на качестве и доверяйте монтаж квалифицированному специалисту. Это сэкономит время, деньги и сохранит гарантию на котёл.

Комплект Fugas — оригинальное решение для котлов Protherm с ГВС
Устанавливайте только полный комплект, соответствующий модели котла
Признаки неисправности — шум, ошибки, плохой нагрев воды
Срок службы — до 12 лет при качественной воде и обслуживании
Самостоятельная замена возможна, но требует осторожности и знаний
