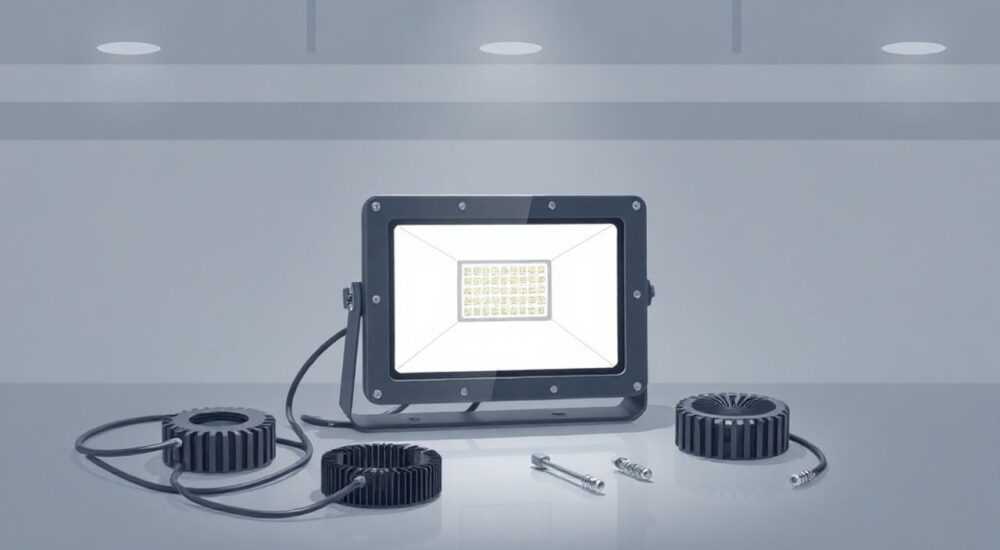

Прожектор светодиодный сдо 5 как разобрать

Светодиодные прожекторы серии СДО 5 — популярное решение для освещения улиц, складов, производственных помещений и придомовых территорий. Их надёжность, энергоэффективность и длительный срок службы делают их востребованными среди пользователей. Однако при выходе из строя или необходимости обслуживания возникает вопрос: как правильно разобрать такой прожектор, не повредив его конструкцию? Многие пытаются действовать наугад, что приводит к поломке корпуса, повреждению электроники или потере герметичности.

Прожекторы СДО 5 спроектированы с учётом эксплуатации в сложных условиях: перепады температур, влажность, пыль. Конструкция предусматривает высокую степень защиты (обычно IP65), что достигается за счёт плотного прилегания элементов и использования резиновых уплотнителей. Это же становится препятствием при попытке разборки без знания технологии. Несанкционированное вскрытие может нарушить герметичность, что сведёт на нет преимущества устройства. Поэтому важно понимать, какие этапы включает процесс, какие инструменты нужны и как избежать типичных ошибок.

Особенности конструкции СДО 5

Прожектор СДО 5 относится к классу стационарных светильников общего назначения. Основные компоненты: металлический корпус, прозрачный или матовый рассеиватель, светодиодная матрица, драйвер (блок питания), радиатор охлаждения и крепёжная арматура. Корпус чаще всего выполнен из алюминия с порошковым покрытием, что обеспечивает устойчивость к коррозии.
Конструкция имеет модульный характер: внешние элементы фиксируются болтами или защёлками, а внутренние блоки — на термоклей или крепёж. Рассеиватель плотно прилегает к корпусу благодаря силиконовому уплотнителю, предотвращающему попадание влаги и пыли. Именно этот уплотнитель часто становится причиной трудностей при разборке — при чрезмерном усилии он деформируется или рвётся.
Светодиодная матрица напрямую установлена на радиатор, что обеспечивает эффективный теплоотвод. Драйвер, как правило, расположен в отдельном отсеке и подключён к сети через клеммы. В некоторых моделях используется внешний драйвер, но в большинстве случаев он встроен.

Ключевые узлы и их назначение

• Корпус — основа конструкции, отвечает за механическую прочность и теплоотвод.
• Рассеиватель — защищает матрицу от повреждений и распределяет световой поток.
• Уплотнитель — обеспечивает герметичность, особенно важен при уличной эксплуатации.
• Матрица — источник света, чувствителен к перегреву и статическому электричеству.
• Драйвер — преобразует сетевое напряжение, наиболее частая причина поломки.

Необходимые инструменты для разборки

Правильно подобранный инструмент — половина успеха. Использование неподходящих приспособлений может привести к царапинам, поломке защёлок или срыву резьбы. Ниже приведён список обязательных и дополнительных инструментов.

Если прожектор установлен на высоте, потребуется устойчивая лестница или вышка. Также рекомендуется использовать диэлектрические перчатки и работать в хорошо освещённом месте. Не забывайте про антисептик для рук — после контакта с пыльным оборудованием это важно.

Пошаговая инструкция по разборке

Процесс разборки должен быть систематичным. Следование чёткой последовательности снижает риск повреждения деталей и позволяет контролировать каждый этап.

1. Отключите питание. Отсоедините прожектор от электросети. Если он подключён через автомат, отключите его и зафиксируйте положение рычага во избежание случайного включения.
2. Снимите прожектор с кронштейна. Ослабьте винты крепления и аккуратно снимите устройство. Уложите его на мягкую поверхность (например, на ткань) для защиты корпуса.
3. Очистите поверхность. Протрите корпус влажной тряпкой, удалите пыль и грязь, особенно вокруг стыков. Это предотвратит попадание загрязнений внутрь при вскрытии.
4. Открутите заднюю крышку. Используйте крестовую отвёртку, чтобы выкрутить все винты. Обычно их 4–6 штук, расположены по периметру. Храните винты в отдельной ёмкости.
5. Аккуратно отделите рассеиватель. Вставьте пластиковую лопатку в зазор между корпусом и рассеивателем. Двигайтесь по периметру, равномерно поддевая элемент. Не применяйте силу — уплотнитель должен отходить плавно.
6. Достаньте внутренний блок. После снятия крышки и рассеивателя станет видна плата с матрицей и драйвер. Отключите провода, запомнив их полярность (фото поможет).
7. Извлеките драйвер и матрицу. При необходимости открепите их от радиатора. Если матрица приклеена, нагрейте участок феном до 60–70 °C, чтобы ослабить клей.

Когда нужна разборка?

• Замена вышедшего из строя драйвера;
• Очистка от пыли и влаги внутри корпуса;
• Ремонт или замена светодиодной матрицы;
• Модернизация (например, установка более мощной матрицы);
• Диагностика мерцания или отсутствия свечения.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при работе с LED-прожекторами. Ниже — самые распространённые ошибки и пути их предотвращения.

• Использование металлических инструментов для поддевания рассеивателя. Это приводит к царапинам и повреждению уплотнителя. Всегда используйте пластиковые лопатки.
• Отсутствие фотофиксации перед разборкой. Без снимков сложно восстановить правильное подключение проводов, особенно если драйвер имеет несколько выходов.
• Применение чрезмерной силы. Конструкция СДО 5 не предполагает грубого воздействия. Если деталь не поддаётся — перепроверьте, все ли винты выкручены.
• Работа под напряжением. Даже при низком риске поражения током, это нарушает технику безопасности. Всегда отключайте питание.
• Игнорирование термоинтерфейса. При повторной установке матрицы обязательно нанесите термопасту. Её отсутствие приведёт к перегреву и скорому выходу из строя.

Что делать, если уплотнитель повреждён?

Если силиконовое кольцо порвалось или деформировалось, его необходимо заменить. Можно использовать универсальный уплотнитель подходящего сечения или заказать оригинальный по номеру модели. До замены герметичность будет нарушена, поэтому временно использовать прожектор на улице не рекомендуется.

Как правильно собрать прожектор обратно

Сборка — не менее важный этап, чем разборка. Неправильная установка может привести к короткому замыканию, плохому теплоотводу или снижению срока службы.
Начните с очистки всех поверхностей: радиатора, посадочного места матрицы, корпуса. Удалите старый термоклей и следы пыли. Нанесите тонкий слой термопасты на радиатор, затем аккуратно установите матрицу. Подключите провода, ориентируясь на сделанные ранее фотографии.
Плотно зафиксируйте драйвер и убедитесь, что провода не пережаты. Установите рассеиватель, равномерно прижимая его по периметру. Только после этого закрутите все винты задней крышки — делайте это крест-накрест, чтобы нагрузка распределялась равномерно.

Финальная проверка

• Подключите прожектор к сети через понижающий трансформатор или блок питания 12 В для теста (если возможно);
• Проверьте отсутствие мерцания и равномерность свечения;
• Убедитесь, что корпус не нагревается выше нормы (через 10 минут работы);
• Прослушайте, нет ли писка драйвера — признак неисправности ШИМ-регулятора.

Экспертное мнение

Разборка и ремонт СДО 5 возможны, но требуют осторожности. Основной принцип — не торопиться. Большинство поломок связаны не с самой матрицей, а с драйвером. Его можно заменить на современный импульсный блок с защитой от перегрузки и КЗ. Это повысит надёжность и снизит вероятность повторного выхода из строя.
При модернизации учитывайте тепловыделение. Установка более мощной матрицы без усиления радиатора приведёт к быстрому деградированию светодиодов. Лучше выбирать решения с аналогичным или меньшим Tj (температурой перехода).
Для профилактики рекомендуется раз в год проводить визуальный осмотр, очищать оптику и проверять состояние креплений. Это особенно важно для уличных светильников, подвергающихся агрессивному воздействию среды.

Вопросы и ответы

Заключение

Разборка светодиодного прожектора СДО 5 — задача, выполнимая даже в домашних условиях, при условии соблюдения техники безопасности и использования подходящих инструментов. Главное — действовать последовательно, не прикладывать чрезмерных усилий и фиксировать каждый этап. Это позволяет не только устранить неисправность, но и продлить срок службы оборудования.
Своевременное обслуживание, замена драйвера и контроль за состоянием термоинтерфейса помогут избежать серьёзных поломок. Помните: качественный ремонт — это не только восстановление работоспособности, но и сохранение степени защиты IP65, которая критична для уличного использования.

• Перед разборкой всегда отключайте питание и фиксируйте положение проводов на фото.
• Используйте только пластиковые инструменты для отделения рассеивателя.
• Проверяйте состояние уплотнителя и термопасты при каждой разборке.
• Замена драйвера — наиболее частая и оправданная операция.
• После сборки обязательно проведите тестовое включение в безопасных условиях.
