Пунктирная линия в автокаде как сделать

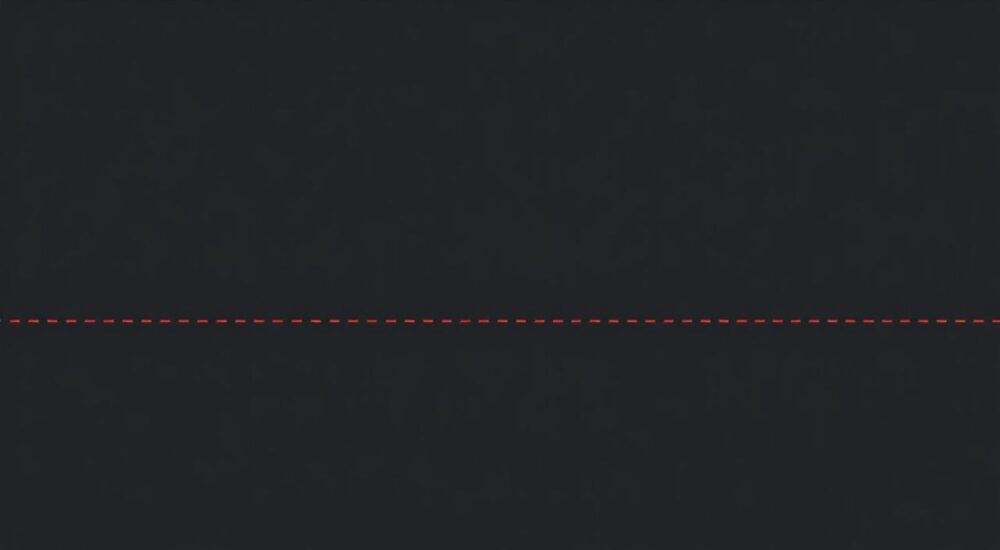

В AutoCAD пунктирная линия — это один из ключевых элементов оформления чертежей, используемый для обозначения осевых, центровых, разрезов и других условных графических обозначений. Создание такой линии требует понимания системы типов линий (linetypes), настройки масштабирования и корректного применения стилей к объектам.

Создание пунктирной линии кажется простой задачей, но на практике многие пользователи сталкиваются с проблемами: вместо пунктира видят сплошную линию, точки сливаются или промежутки слишком большие. Причина — в неправильной настройке масштаба типов линий или отсутствии загруженного стиля. Эта статья даст полное руководство по созданию, настройке и устранению типичных ошибок при работе с пунктирными линиями в AutoCAD. Мы рассмотрим все этапы — от выбора типа линии до печати чертежа с корректным отображением штриховки.

Загрузка типов линий в AutoCAD

Перед тем как использовать пунктирную линию, необходимо убедиться, что нужный тип линии доступен в текущем чертеже. AutoCAD поставляется с набором стандартных типов линий, таких как DASHED, CENTER, PHANTOM, ISO_DASHED, но они не всегда загружены автоматически.

Для загрузки типов линий откройте диалоговое окно «Диспетчер свойств слоёв» (LAYER) или воспользуйтесь командой LINETYPE (или LT). В открывшемся окне вы увидите список доступных типов линий. Если нужного стиля нет, нажмите кнопку «Загрузить…». Откроется окно «Загрузка/Пользовательские типы линий», где можно выбрать из библиотеки acad.lin или acadiso.lin.

• acad.lin — стандартные типы линий, используемые в США (DASHED, CENTER и др.).
• acadiso.lin — международные стандарты, соответствующие ISO, с правильными соотношениями длины штрихов и пробелов.

Рекомендуется использовать acadiso.lin для проектов, соответствующих ГОСТ и европейским нормам. Например, тип линии ISO_DASHED имеет штрих 12 единиц и пробел 6, что соответствует требованиям ISO 128.

1. Введите команду LINETYPE в командной строке.
2. Нажмите «Загрузить…».
3. Выберите файл acadiso.lin из списка.
4. Отметьте нужные типы (например, ISO_DASHED, ISO_DOT).
5. Нажмите «ОК» и «Закрыть».

Как проверить, загружен ли тип линии?

Если вы не уверены, доступен ли нужный тип, введите в командной строке LIST и выберите любую линию с пунктиром. В текстовом окне появится информация о типе линии. Также можно использовать команду SETBYLAYER — она покажет, какие типы используются в чертеже.

Применение пунктирной линии к объектам и слоям

После загрузки типа линии её можно назначить либо слою, либо отдельному объекту. Лучшей практикой является назначение типа линии на уровне слоя — это обеспечивает единообразие и упрощает управление чертежом.

Чтобы назначить тип линии слою:

• Откройте «Диспетчер свойств слоёв» (команда LAYER).
• Выберите нужный слой (например, «Ось»).
• В столбце «Тип линии» кликните по текущему значению и выберите, например, ISO_DASHED.
• Новые объекты, создаваемые на этом слое, будут автоматически использовать выбранный стиль.

Для уже существующих объектов нужно изменить свойство вручную:

1. Выделите объект (линию, окружность и т.д.).
2. Откройте палитру «Свойства» (команда PROPERTIES).
3. Найдите параметр «Тип линии» и выберите нужный стиль.
4. Нажмите Enter — объект примет новый вид.

Быстрое применение: команда CHANGE

Если нужно быстро изменить тип линии у нескольких объектов, используйте команду CHANGE:

• Введите CHANGE в командной строке.
• Выберите объекты.
• Нажмите Enter.
• Выберите опцию «Свойства» → «Тип линии» → укажите нужный стиль.

Также можно использовать инструмент «Формат по образцу» (MATCHPROP) — он позволяет скопировать тип линии с одного объекта на другие.

Масштабирование линий: LTSCALE, PSLTSCALE, CELTSCALE

Один из самых частых сценариев: тип линии загружен, назначен, но вместо пунктира отображается сплошная линия. Причина — неправильный масштаб типов линий. AutoCAD использует три ключевые переменные для управления масштабом:

• LTSCALE — глобальный масштаб типов линий в модели.
• CELTSCALE — масштаб для текущего объекта (локальный).
• PSLTSCALE — масштаб в видовых экранах (для листа).

По умолчанию LTSCALE = 1. Если единицы чертежа — миллиметры, а штрихи заданы в миллиметрах (например, ISO_DASHED: 12 мм штрих, 6 мм пробел), то при малых масштабах чертежа штрихи могут быть слишком короткими и сливаться.

Чтобы исправить это:

1. Введите LTSCALE в командной строке.
2. Установите значение, соответствующее масштабу вашего чертежа. Например, при масштабе 1:100 установите LTSCALE = 100.
3. Обновите отображение, введя REGEN (перерисовать).

Настройка PSLTSCALE для листов

Если вы работаете с видовыми экранами на листе, важно правильно настроить PSLTSCALE:

• PSLTSCALE = 0 — тип линии масштабируется по глобальному LTSCALE.
• PSLTSCALE = 1 — тип линии масштабируется по масштабу видового экрана (рекомендуется).

При PSLTSCALE = 1 пунктир будет выглядеть одинаково во всех видовых экранах, независимо от их масштаба. Это особенно важно при подготовке к печати.

Распространённые ошибки и как их исправить

Даже опытные пользователи AutoCAD иногда сталкиваются с проблемами при работе с пунктирными линиями. Ниже — самые частые ошибки и способы их устранения.

Ошибка 1: Пунктир отображается как сплошная линия

Причины:

• Неправильный LTSCALE (слишком маленький).
• Тип линии не загружен.
• Переменная VIEWRES слишком низкая.

Решение:

1. Проверьте, загружен ли тип линии (LINETYPE).
2. Увеличьте LTSCALE (например, до 10–50).
3. Введите REGEN для перерисовки.
4. При необходимости увеличьте VIEWRES (до 10000 для высокой детализации).

Ошибка 2: Штрихи слишком длинные или редкие

Это происходит при завышенном масштабе. Если LTSCALE = 1000, а чертёж в масштабе 1:1, штрихи будут выглядеть как огромные линии.

Решение:

• Уменьшите LTSCALE до значения, соответствующего реальному масштабу.
• Используйте формулу: LTSCALE = масштабный коэффициент × масштаб вывода.

Ошибка 3: Пунктир не виден в видовом экране

Часто возникает при неправильной настройке PSLTSCALE.

• Активируйте видовой экран.
• Установите PSLTSCALE = 1.
• Введите REGENALL.

Продвинутые методы: создание пользовательских типов линий

AutoCAD позволяет создавать собственные типы линий с помощью файлов .lin. Это полезно, если стандартные стили не соответствуют вашим требованиям (например, особый шаблон для электросхем или ландшафтного проектирования).

Чтобы создать пользовательский тип:

1. Откройте блокнот и создайте файл с расширением .lin.
2. Добавьте заголовок: *MY_DASH, Пользовательская пунктирная линия.
3. Определите шаблон: A,10,-5,5,-5 (штрих 10, пробел 5, точка, пробел 5).
4. Сохраните файл в папке поддержки AutoCAD (например, Support).
5. Загрузите через LINETYPE → Загрузить → Файл.

Пример содержимого файла mylines.lin:

*MY_DASH, Пунктир с точками
A,10.0,-5.0,0.0,-5.0

Здесь:

• A — выравнивание.
• 10.0 — длина штриха.
• -5.0 — пробел (минус означает пробел).
• 0.0 — точка.

Особенности печати и вывода на PDF

При печати или экспорте в PDF важно, чтобы пунктирные линии отображались корректно. Иногда штрихи становятся сплошными из-за настроек печати.

Проверьте следующие параметры:

• В диспетчере печати (PLOT) убедитесь, что используется правильный CTB/STB-файл.
• Проверьте, не установлены ли все линии в цвете «Black» с толщиной 0.35 мм.
• Убедитесь, что в CTB-файле для нужного цвета не отключено масштабирование типов линий.

Также важно:

1. Установить PSLTSCALE = 1 на листе.
2. Использовать масштабные коэффициенты, соответствующие выходному разрешению.
3. Проверить предварительный просмотр перед печатью.

Экспертное мнение

Елена также отмечает, что в современных версиях AutoCAD (2023–2026) значительно улучшена работа с типами линий: появились визуальные индикаторы в строке состояния, упрощён доступ к настройкам масштаба и интегрирована поддержка динамических блоков с зависимостью от масштаба.

Вопросы и ответы

Заключение

Создание пунктирной линии в AutoCAD — это не просто выбор стиля, а комплексная настройка, включающая загрузку типов, применение к слоям, корректное масштабирование и подготовку к выводу. Основная сложность заключается не в самом действии, а в понимании взаимодействия системных переменных LTSCALE, PSLTSCALE и CELTSCALE.

• Всегда загружайте типы линий из acadiso.lin для соответствия ГОСТ и ISO.
• Назначайте типы линий через слои, а не к каждому объекту вручную.
• Настройте LTSCALE и PSLTSCALE в соответствии с масштабом чертежа.
• Проверяйте отображение пунктира в видовых экранах и при печати.
• Создавайте пользовательские типы линий только при необходимости и документируйте их.
