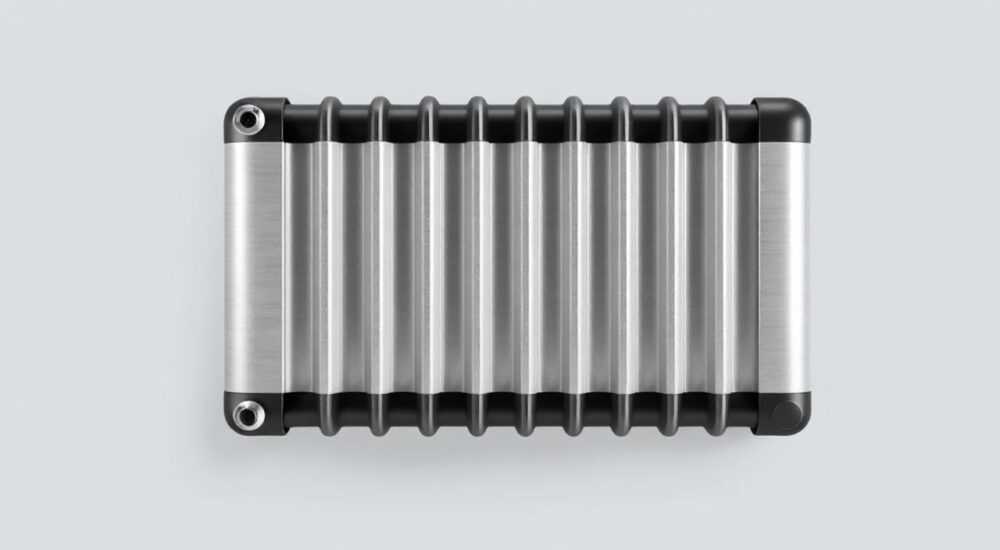

Радиатор алюминиевый чертеж

Алюминиевые радиаторы отопления сегодня занимают лидирующие позиции среди современных отопительных приборов благодаря оптимальному соотношению цены и эффективности. Однако правильный выбор и установка этих устройств требует понимания их конструктивных особенностей и технических характеристик, которые подробно описываются в чертежах изделий. От точности исполнения проектной документации зависит не только эффективность работы системы отопления, но и безопасность всей инженерной сети.

Конструкция алюминиевых радиаторов: основные элементы

Современный алюминиевый радиатор представляет собой сложную инженерную конструкцию, каждый элемент которой выполняет определенную функцию. Основными составляющими являются секции, коллекторы, прокладки и крепежные элементы. Секции – это базовые модули, соединяемые между собой ниппелями с использованием уплотнительных прокладок. Важно отметить, что толщина стенок секций варьируется от 2,5 до 3 мм, что обеспечивает необходимую прочность при минимальном весе конструкции.

Технический чертеж обязательно содержит информацию о габаритных размерах: межосевом расстоянии (350 или 500 мм), глубине (80-100 мм) и высоте (415-585 мм). Эти параметры стандартизированы для обеспечения совместимости с существующими системами отопления. Особое внимание уделяется расположению входных и выходных патрубков, которые могут быть выполнены в боковой или нижней части устройства.

• Материал изготовления — первичный или вторичный алюминий
• Тип покраски — анодирование или порошковое напыление
• Рабочее давление — от 6 до 16 атмосфер
• Максимальная температура теплоносителя — до 110°C

Чертеж как инструмент проектирования: ключевые элементы документации

Правильно составленный чертеж алюминиевого радиатора должен содержать несколько обязательных видов проекций. Главным является продольный разрез, демонстрирующий внутреннюю структуру прибора. На этом виде указываются все важные размеры: диаметр коллекторов (обычно 25-35 мм), толщина ребер охлаждения (1,5-2 мм) и шаг между ними (30-50 мм).

Второй по значимости проекцией является поперечный разрез, позволяющий оценить конструкцию соединений между секциями. Здесь важно показать расположение уплотнительных прокладок и их размеры. Третий вид — фасадная проекция, на которой отображается внешний вид радиатора с указанием габаритных размеров и мест расположения крепежных элементов.

Особенности проектирования для разных типов систем отопления

При проектировании алюминиевых радиаторов необходимо учитывать особенности конкретной системы отопления. Для автономных систем частных домов подходят радиаторы с рабочим давлением 6-8 атмосфер, тогда как для централизованных систем требуется оборудование, рассчитанное на давление 12-16 атмосфер. Это различие обязательно должно быть отражено в конструкторской документации.

Важным моментом является учет химического состава теплоносителя. Алюминиевые радиаторы чувствительны к уровню pH воды, который должен находиться в пределах 7-8 единиц. При проектировании необходимо предусмотреть возможность установки дополнительных фильтров и защитных элементов. Также следует учитывать температурные режимы: для систем с высокотемпературным теплоносителем требуется усиленная конструкция секций.

Распространенные ошибки при проектировании и их последствия

Наиболее частыми ошибками при создании чертежей алюминиевых радиаторов являются неправильный расчет межосевого расстояния и недостаточный запас прочности креплений. Первая проблема приводит к невозможности подключения прибора к существующей системе отопления, что может потребовать дорогостоящей переделки трубопроводов.

Недооценка нагрузки на крепления может привести к деформации или даже обрушению радиатора, особенно при большом количестве секций. Критически важным является правильный расчет тепловой мощности: занижение показателя приведет к недостаточному обогреву помещения, а завышение — к перерасходу энергии и средств. Часто проектировщики забывают учесть коэффициент теплопередачи оконных проемов и других источников теплопотерь.

Инновационные решения в проектировании радиаторов

Современные технологии позволяют создавать более эффективные конструкции алюминиевых радиаторов. Одним из перспективных направлений является использование комбинированных материалов: сочетание алюминия с медью или нержавеющей сталью в критических зонах. Это позволяет повысить коррозионную стойкость при сохранении отличных теплотехнических характеристик.

Новые методы производства, такие как экструзия под высоким давлением, позволяют создавать более тонкие и прочные стенки секций. Внедряются интеллектуальные системы управления, интегрируемые непосредственно в конструкцию радиатора. Появляются модели с изменяемой геометрией, что дает возможность адаптировать прибор под конкретные условия установки без потери эффективности.

Экспертное мнение: взгляд профессионала на проектирование радиаторов

Александр Петрович Кузнецов, ведущий инженер-проектировщик с 15-летним опытом работы в компании «Тепло Проект», делится своим опытом: «За годы практики я столкнулся с множеством ситуаций, когда неправильное проектирование приводило к серьезным проблемам. Особенно часто встречаются ошибки при расчете количества секций и их расположения относительно оконных проемов.»

По словам эксперта, важным моментом является учет особенностей конкретного помещения: «Я всегда рекомендую заказчикам проводить детальный теплотехнический расчет с учетом всех факторов: площади остекления, качества утепления стен, наличия сквозняков. Только такой подход гарантирует правильный выбор и расположение радиаторов.» Александр Петрович также отмечает растущую популярность 3D-моделирования при проектировании систем отопления, что значительно повышает точность расчетов.

Часто задаваемые вопросы по проектированию алюминиевых радиаторов

• Как правильно выбрать межосевое расстояние? Оно должно соответствовать существующей разводке труб. Стандартные значения — 350 и 500 мм.
• Сколько секций нужно для моего помещения? Расчет производится исходя из 100-150 Вт на квадратный метр площади, учитывая высоту потолков и теплопотери.
• Можно ли комбинировать радиаторы разных типов? Теоретически возможно, но требует тщательного расчета гидравлического сопротивления системы.

Заключение

Правильное проектирование и подбор алюминиевых радиаторов требует комплексного подхода и учета множества факторов. От точности чертежей и расчетов зависит не только эффективность отопления, но и надежность всей системы. При выборе оборудования важно учитывать как технические характеристики, так и особенности конкретного помещения.
