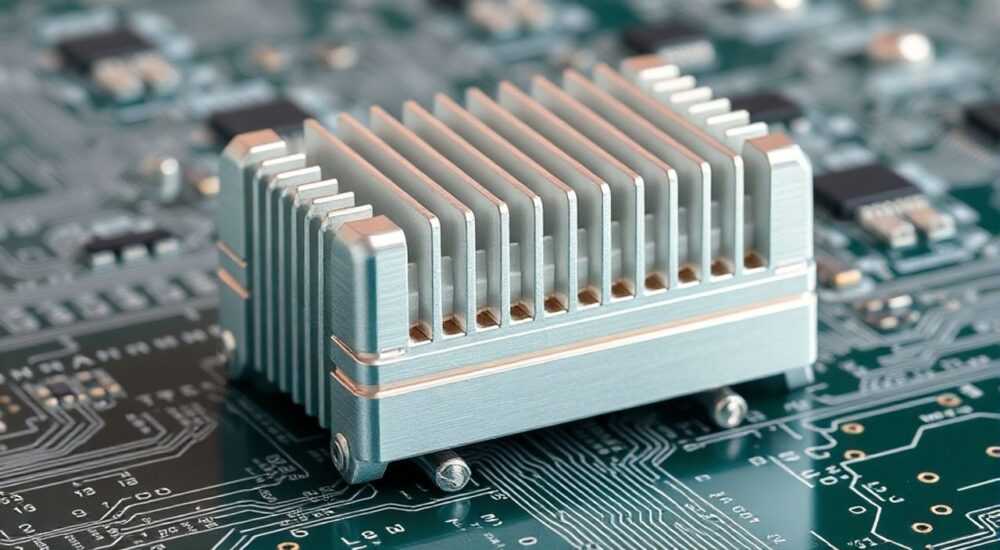

Радиатор алюминиевый для микросхем

Алюминиевые радиаторы для микросхем играют ключевую роль в современной электронике, обеспечивая эффективный теплоотвод и стабильную работу компонентов. В условиях растущей производительности электронных устройств проблема перегрева становится особенно актуальной. Правильно подобранный алюминиевый радиатор не только продлевает срок службы микросхем, но и значительно повышает их надежность. Любопытно, что даже незначительное превышение рабочей температуры может сократить срок службы электронного компонента в несколько раз.

Принцип работы и важность использования радиаторов

Радиатор представляет собой специальное устройство, предназначенное для отвода избыточного тепла от нагревающихся элементов электронной схемы. Алюминий как материал обладает уникальным сочетанием свойств: высокой теплопроводностью (205-250 Вт/м·К), относительно небольшим весом и доступной стоимостью. При работе микросхемы выделяют тепло, которое необходимо эффективно рассеивать во внешнюю среду.

Правильный выбор и монтаж радиатора – это гарантия стабильной работы всей электронной системы. Особенно это касается силовых транзисторов, процессоров и других мощных компонентов.

Основные типы алюминиевых радиаторов

Существует несколько классификаций радиаторов в зависимости от различных характеристик:

• По конструкции:
  • Штампованные
  • Экструзионные
  • Литые
• По способу крепления:
  • Винтовые
  • Зажимные
  • Клеевые
• По форме охлаждающих элементов:
  • Пластинчатые
  • Игольчатые
  • Трубчатые

Каждый тип имеет свои преимущества и особенности применения. Например, экструзионные радиаторы отличаются высокой точностью размеров и хорошей повторяемостью характеристик, что особенно важно при серийном производстве.

Методика расчета и подбора радиатора

Процесс подбора начинается с определения необходимой площади рассеивания. Вот пошаговая инструкция:

1. Определите максимально допустимую температуру корпуса микросхемы Tj(max)
2. Измерьте или найдите в документации тепловое сопротивление переход-корпус Rjc
3. Рассчитайте максимально допустимое тепловое сопротивление радиатора:

   Rsa = (Tj(max) — Ta) / Pd — Rjc — Rcs

   где Ta – температура окружающей среды, Pd – рассеиваемая мощность, Rcs – термическое сопротивление контактной поверхности.

4. Выберите радиатор с подходящими характеристиками из каталога

Важно учитывать запас по рассеиваемой мощности не менее 20-30%. Это защитит систему от перегрева при неблагоприятных условиях эксплуатации.

Сравнение алюминиевых радиаторов с другими материалами

Как видно из таблицы, алюминий занимает промежуточное положение между медью и сталью по основным характеристикам, предлагая оптимальное соотношение цена/эффективность.

Частые ошибки при установке и эксплуатации

На основе практики можно выделить основные ошибки, которые допускают при работе с радиаторами:

• Неправильная подготовка контактных поверхностей
  • Отсутствие зачистки поверхности
  • Некачественная обработка термопастой
• Недостаточное прижимное усилие
  • Слабая затяжка крепежа
  • Перекос при установке
• Неправильный выбор размера
  • Слишком маленький радиатор
  • Избыточные габариты

Экспертное мнение

Александр Петров, ведущий инженер-конструктор компании «Электронные решения» с 15-летним опытом в области теплотехники, делится своим опытом:

«За годы практики я столкнулся с множеством случаев выхода оборудования из строя из-за неправильно подобранных или установленных радиаторов. Особое внимание стоит уделять качеству термического контакта. В одном проекте мы столкнулись с ситуацией, когда использование некачественной термопасты привело к перегреву процессора в промышленном контроллере. После замены на профессиональную термопасту и корректировки прижимного усилия проблема была полностью устранена.»

Часто задаваемые вопросы

Инновационные решения в области охлаждения микросхем

Современные технологии открывают новые возможности в области охлаждения электронных компонентов. Интерес представляет использование графеновых покрытий, которые могут повысить эффективность теплоотвода на 20-30%. Также активно развиваются технологии жидкостного охлаждения, где алюминиевые радиаторы служат основой для сложных систем терморегуляции.

Перспективным направлением является создание композитных материалов на основе алюминия с добавлением углеродных нанотрубок. Такие материалы обладают повышенной теплопроводностью при сохранении легкости конструкции.

RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.

Подводя итог, можно отметить, что правильно подобранный и установленный алюминиевый радиатор – это залог надежной работы любой электронной системы. С учетом современных тенденций развития электроники, значение эффективного охлаждения будет только возрастать.
