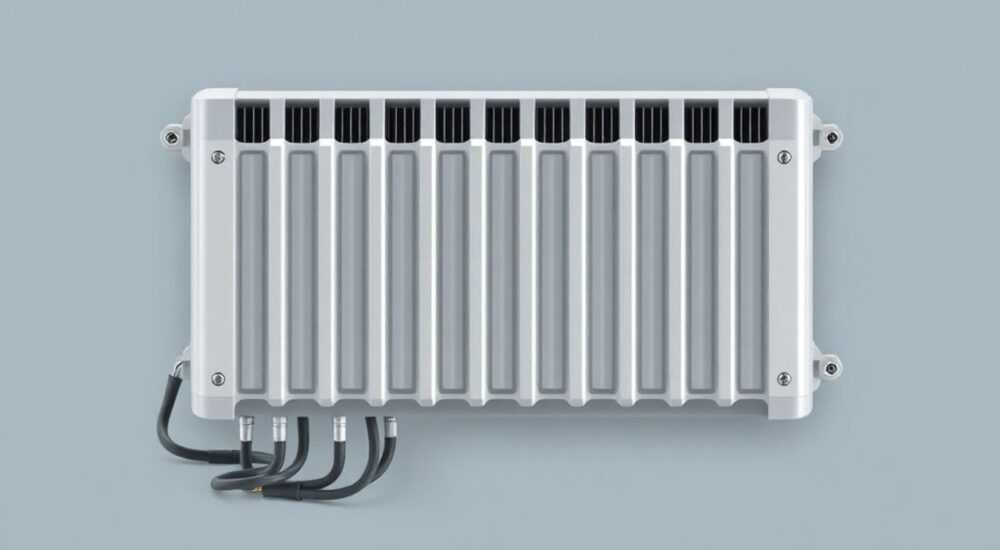

Радиатор алюминиевый нижнее подключение

Алюминиевые радиаторы с нижним подключением — это современное решение для систем отопления, сочетающее эстетичный внешний вид, эффективность и простоту монтажа. Они идеально подходят для помещений, где важна скрытая прокладка труб, особенно при использовании напольного отопления или дизайнерской отделки стен. Благодаря конструктивным особенностям такие батареи обеспечивают равномерный прогрев помещения, высокую теплоотдачу и совместимость с автоматическими системами управления температурой.

Что такое радиатор с нижним подключением

Радиатор с нижним подключением — это отопительный прибор, в котором подводящие и отводящие трубы подсоединяются к коллекторам снизу, через специальные нижние патрубки. В отличие от традиционного бокового подключения, где трубы подходят к батарее сбоку (обычно слева или справа), нижнее подключение позволяет полностью спрятать коммуникации в полу или за декоративными панелями.
Такая схема особенно популярна в современных домах и квартирах с дизайнерским ремонтом, где важна чистота линий и минимализм. Она также используется в системах «теплый пол», когда отопительные контуры проходят под полом, а радиаторы подключаются к тем же коллекторам.
Нижнее подключение реализуется двумя способами: через встроенные угловые переходники (в виде буквы «Г») или с помощью специальных нижних подключений, которые интегрируются в нижнюю часть секций. Современные алюминиевые радиаторы часто оснащаются универсальными заглушками, позволяющими выбирать тип подключения на этапе монтажа.

Преимущества и недостатки алюминиевого исполнения

Алюминиевые радиаторы — одни из самых популярных на рынке благодаря сочетанию легкости, высокой теплоотдачи и современного дизайна. При нижнем подключении эти качества проявляются особенно ярко.
К основным преимуществам относятся:

• Высокая теплоотдача — алюминий быстро нагревается и отдает тепло в помещение. Удельная мощность одной секции — от 150 до 220 Вт, что выше, чем у чугунных и стальных аналогов.
• Легкий вес — алюминиевый радиатор весит в 3–4 раза меньше чугунного, что упрощает транспортировку и монтаж.
• Современный дизайн — гладкие формы, анодированное покрытие, широкая цветовая гамма. Подходит для любых интерьеров.
• Гибкость в комплектации — можно наращивать или уменьшать количество секций под нужды помещения.
• Низкий объем теплоносителя — экономия воды и быстрая реакция на изменения температуры.

Однако есть и недостатки, которые важно учитывать:

• Чувствительность к качеству теплоносителя — алюминий активно вступает в реакцию с щелочной или агрессивной водой. Риск коррозии возрастает при pH выше 8,5.
• Не подходит для старых систем ЦО — в централизованном отоплении часто встречаются гидроудары и нестабильное давление, что может повредить тонкие стенки алюминиевых секций.
• Требует обязательной установки воздухоотводчика — из-за склонности к выделению водорода при коррозии необходим кран Маевского или автоматический воздухоотводчик.

Как выбрать модель для нижнего подключения

Выбор алюминиевого радиатора с нижним подключением зависит от нескольких технических и эксплуатационных факторов. Главное — не ориентироваться только на цену или внешний вид.

Шаги выбора:

1. Определите тепловую нагрузку: рассчитайте необходимую мощность по формуле — 100 Вт на 1 м² при стандартной высоте потолков (до 3 м).
2. Выберите межосевое расстояние: наиболее распространённые варианты — 350 мм и 500 мм. Оно должно соответствовать уровню подводки труб.
3. Уточните рабочее давление: для автономных систем достаточно 10–16 атм, для центрального отопления — не менее 20 атм.
4. Проверьте наличие термоголовки: она позволяет автоматически регулировать температуру в помещении.
5. Обратите внимание на наличие внутреннего защитного покрытия каналов — это увеличивает устойчивость к коррозии.

Установка и подключение по шагам

Монтаж алюминиевого радиатора с нижним подключением требует аккуратности и соблюдения технологии. Даже небольшая ошибка может привести к протечке или снижению КПД.

Пошаговый алгоритм:

1. Подготовка места: очистите участок стены, проверьте ровность, отметьте точки крепления кронштейнов. Расстояние от пола до низа радиатора — не менее 10 см.
2. Установка кронштейнов: используйте дюбели и уровень. Для радиатора из 8+ секций требуется 3 кронштейна (два нижних, один верхний).
3. Подключение термостатического клапана: установите термоголовку на подающую сторону (обычно слева). Используйте фум-ленту для герметизации резьбы.
4. Монтаж переходников: вкрутите угловые штуцеры в нижние патрубки радиатора. Направление подключения — «слева-направо» или «справа-налево» — зависит от схемы разводки.
5. Подвешивание радиатора: аккуратно навесьте батарею на кронштейны, проверьте уровень. Затяните соединения ключом, но без перетяжки.
6. Подключение труб: присоедините трубы к штуцерам, оставив компенсационный зазор. Используйте гибкие подводки для удобства.
7. Опрессовка системы: запустите воду медленно, удалите воздух через кран Маевского. Проверьте все соединения на утечки.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчеты при монтаже. Вот самые частые проблемы и пути их решения.

• Неправильная ориентация термоголовки: если установить её горизонтально, датчик будет реагировать на конвекционные потоки, а не на температуру воздуха. Решение: монтируйте термоголовку горизонтально или под углом, но не вертикально.
• Отсутствие воздухоотводчика: при нижнем подключении воздух скапливается в верхней части радиатора. Решение: всегда устанавливайте кран Маевского или автоматический воздухоотводчик.
• Игнорирование защиты от коррозии: использование алюминиевого радиатора в системе с агрессивной водой приводит к внутреннему разрушению. Решение: применяйте антикоррозионные присадки или выбирайте модели с внутренним покрытием из нанокерамики.
• Перетяжка резьбовых соединений: алюминий мягкий — перетяжка может привести к трещинам. Решение: затягивайте соединения с усилием до 2–3 Н·м, используя динамометрический ключ.

Эксплуатация и текущий уход

Правильная эксплуатация продлевает срок службы радиатора до 20–25 лет. Алюминиевые модели требуют больше внимания, чем чугунные, но при этом остаются практичными.
Регулярный уход включает:

• Ежегодную промывку перед началом отопительного сезона — особенно если заметили снижение теплоотдачи.
• Очистку наружных поверхностей влажной тканью без абразивов.
• Проверку герметичности соединений и состояние термоголовки.
• Контроль давления в системе — скачки выше 2,5 атм могут повредить батарею.

В автономных системах рекомендуется использовать дистиллированную или подготовленную воду. В централизованном отоплении — только после установки фильтра механической очистки и, желательно, магнитного уловителя.

Сравнение с боковым подключением

Выбор между нижним и боковым подключением зависит от архитектуры системы и дизайнерских предпочтений.

Экспертное мнение

При выборе алюминиевого радиатора с нижним подключением ключевым принципом является соответствие системы условиям эксплуатации. Не существует универсальной модели, подходящей для всех случаев.
Важно учитывать химический состав теплоносителя, стабильность давления и температурный режим. В закрытых системах с контролируемым качеством воды алюминиевые радиаторы показывают лучшие результаты по теплоотдаче и скорости реакции.
Для помещений с высокими требованиями к дизайну нижнее подключение — практически единственный вариант. Однако необходимо обеспечить качественную балансировку системы, чтобы избежать «мертвых зон» в дальних радиаторах.
Рекомендуется использовать двухтрубную систему с попутным движением теплоносителя — она обеспечивает равномерное распределение тепла и минимальные потери давления.

Вопросы и ответы

Заключение

Алюминиевые радиаторы с нижним подключением — это современное, эффективное и эстетичное решение для отопления жилых и коммерческих помещений. Они обеспечивают высокую теплоотдачу, простоту монтажа и идеально вписываются в любой интерьер, особенно при скрытой прокладке труб.
Главное — правильно выбрать модель под параметры вашей системы, соблюсти технологию установки и обеспечить качественный уход. Уделите внимание таким параметрам, как рабочее давление, межосевое расстояние и защита от коррозии.

• Нижнее подключение идеально для скрытой прокладки труб и современных интерьеров.
• Алюминий обеспечивает высокую теплоотдачу, но чувствителен к качеству воды.
• Обязательно устанавливайте термоголовку и воздухоотводчик.
• Соблюдайте уровень и последовательность монтажа.
• Для центрального отопления выбирайте усиленные модели с внутренним покрытием.
