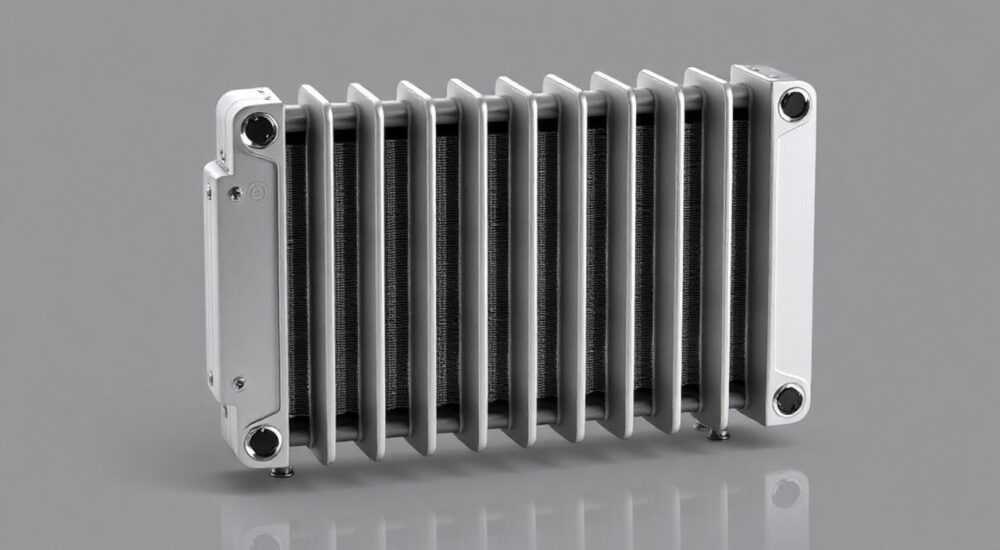

Радиатор биметаллический 7 секций

Биметаллический радиатор из 7 секций — это эффективное решение для отопления жилых и коммерческих помещений, сочетающее прочность стального сердечника и высокую теплоотдачу алюминиевого корпуса. Такие батареи устойчивы к гидроударам, коррозии и перепадам давления, что делает их идеальными для централизованных систем отопления многоэтажек. При выборе важно учитывать межосевое расстояние, тепловую мощность одной секции, рабочее давление и совместимость с вашей системой.

Что такое биметаллический радиатор: конструкция и принцип работы

Биметаллический радиатор — это отопительный прибор, в котором сочетаются два металла: сталь и алюминий. Стальной сердечник, по которому циркулирует теплоноситель, защищён снаружи алюминиевым корпусом. Алюминий обладает высокой теплопроводностью, быстро нагревается и эффективно отдаёт тепло в помещение. Сталь же обеспечивает механическую прочность и устойчивость к высокому давлению и агрессивным теплоносителям.

Такая конструкция позволяет использовать радиаторы в условиях городских многоквартирных домов, где часто наблюдаются гидроудары, перепады температуры и загрязнённый теплоноситель. Внутренние каналы из стали не ржавеют так быстро, как чугун или обычная сталь, а внешний алюминиевый слой не контактирует с водой, поэтому не разрушается.

Процесс теплоотдачи происходит в три этапа: нагрев стальных трубок теплоносителем, передача тепла через стенки на алюминиевые рёбра и конвекционный/радиационный обогрев воздуха в помещении. Благодаря тонким рёбрам и большой поверхности теплообмена, биметаллические радиаторы быстро реагируют на изменения температуры.

Как устроена одна секция

Одна секция биметаллического радиатора представляет собой модуль, состоящий из двух стальных трубок (верхней и нижней), соединённых вертикальными стальными коллекторами. Вся эта система залита под давлением в алюминиевый корпус методом литья под прессом. После охлаждения получается прочная, герметичная конструкция, способная выдерживать давление до 35–40 атмосфер.

Между секциями устанавливаются уплотнительные прокладки из термостойкой резины (обычно EPDM), а соединение осуществляется ниппелями с правой и левой резьбой. Это позволяет собирать батарею нужной длины, в том числе и 7-секционную, прямо на месте установки.

Преимущества выбора радиатора с 7 секциями

Радиатор из 7 секций — это оптимальный компромисс между тепловой мощностью, габаритами и стоимостью. Он подходит для комнат площадью от 12 до 16 м² при высоте потолков до 3 метров. Такой размер легко вписывается под оконный проём, не закрывая его полностью, и обеспечивает равномерный прогрев помещения.

Одним из главных плюсов является простота монтажа. В отличие от крупных батарей (10+ секций), 7-секционный радиатор легче транспортировать, поднимать на этаж и устанавливать. Его вес в сборе — около 10–12 кг (в зависимости от модели), что позволяет работать одному мастеру без привлечения помощников.

Кроме того, 7 секций — это уже полноценный модуль, который можно использовать как самостоятельное устройство, а не часть составной батареи. Это снижает количество стыков, уменьшает риск протечек и повышает надёжность системы.

• Компактный размер — подходит для небольших помещений;
• Достаточная теплоотдача — от 1260 до 1400 Вт при 7 секциях по 180–200 Вт каждая;
• Легко заменить — если старая батарея имела 7 секций, новая встанет на то же место;
• Низкая инерционность — быстро нагревается и остывает, что удобно при использовании термостатических головок.

Как рассчитать теплоотдачу: сколько нужно секций на комнату

Теплоотдача одной секции биметаллического радиатора зависит от нескольких факторов: межосевого расстояния, температуры теплоносителя и типа подключения. Стандартная секция с межосевым расстоянием 500 мм выдаёт от 170 до 200 Вт при дельте температур 70°C (90/70/20). Для точного расчёта используется формула:

Q = S × 100 × k₁ × k₂ × k₃…
где Q — требуемая тепловая мощность (Вт), S — площадь помещения (м²), 100 — усреднённый показатель Вт/м², а k₁, k₂ и т.д. — поправочные коэффициенты.

Пример: комната 14 м², угловая, с одним окном, на последнем этаже. Коэффициенты: k₁ = 1.2 (угловая), k₂ = 1.1 (последний этаж), k₃ = 1.05 (одно окно). Тогда Q = 14 × 100 × 1.2 × 1.1 × 1.05 ≈ 1940 Вт. Если одна секция даёт 185 Вт, нужно 1940 / 185 ≈ 10.5 → округляем до 11 секций.

Но если комната не угловая, с хорошим утеплением и стандартными условиями, то 7 секций (около 1300 Вт) будет достаточно для 13–14 м².

Когда 7 секций будет мало или много?

Если радиатор установлен в плохо утеплённой квартире, на северной стороне или в доме с панорамным остеклением, 7 секций может не хватить. Также недостаточно мощности будет при нижнем подключении, когда теряется до 10–15% теплоотдачи.

С другой стороны, избыток секций приводит к перегреву, увеличению расхода теплоносителя и неоправданному росту стоимости. Кроме того, слишком длинный радиатор может физически не поместиться под окном.

Критерии выбора модели: на что обращать внимание

При покупке биметаллического радиатора из 7 секций важно учитывать не только внешний вид, но и технические характеристики. Первое — межосевое расстояние. Самые распространённые варианты: 500 мм и 350 мм. Высота 500 мм — стандарт для большинства домов, 350 мм — для низких подоконников.

Второй параметр — рабочее и испытательное давление. В централизованной системе давление может достигать 12–15 атм., а при гидроударах — до 25 атм. Выбирайте модели с рабочим давлением не менее 25 атм. и испытательным — от 35 атм.

Третий — материал и толщина стали. Качественные радиаторы используют бесшовную сталь толщиной 1.8–2.0 мм. Дешёвые аналоги могут иметь более тонкие стенки, что снижает срок службы.

Четвёртый — бренд и страна производства. Лидеры рынка: Global (Италия), Rifar (Россия, производство в Китае и Турции), Fondital (Италия), Royal Thermo (Италия, сборка в Китае). Российские модели, такие как Rifar Monolith, адаптированы к нашим условиям и часто предпочтительнее импортных.

• Проверьте наличие сертификатов качества (ГОСТ Р, ISO);
• Убедитесь в наличии гарантии — от 10 лет;
• Обратите внимание на тип резьбы — G½» или G¾»;
• Посмотрите отзывы и рейтинги в специализированных магазинах.

Установка и подключение: пошаговая инструкция

Монтаж биметаллического радиатора — задача, требующая внимания к деталям. Даже небольшая ошибка может привести к протечке или снижению эффективности. Ниже — пошаговый алгоритм установки 7-секционного радиатора.

1. Отключите систему отопления и слейте теплоноситель.
2. Определите место установки: под окном, на расстоянии 10–12 см от пола и 5–10 см от подоконника.
3. Разметьте точки крепления кронштейнов. Обычно требуется 3 кронштейна: два нижних и один верхний (или два снизу и два сверху для 7 секций).
4. Закрепите кронштейны в стене с помощью дюбелей.
5. Соберите радиатор: присоедините переходники, кран Маевского, заглушку и запорные вентили (лучше — термостатические).
6. Подвесьте радиатор на кронштейны и выровняйте по уровню.
7. Подключите трубы: используйте американки для удобства демонтажа.
8. Откройте краны и заполните систему теплоносителем. Проверьте герметичность.
9. Удалите воздух через кран Маевского.
10. Проведите пробный запуск при максимальной температуре.

Типы подключения

• Боковое (одностороннее): подача и обратка с одной стороны — самый эффективный способ, особенно для радиаторов до 10 секций.
• Нижнее: трубы подходят снизу — эстетично, но теряется до 15% мощности. Подходит, если трубы скрыты в полу.
• Диагональное: подача сверху с одной стороны, обратка снизу с противоположной — минимизирует завоздушивание, но сложнее в монтаже.

Сравнение с аналогами: биметалл vs алюминий vs сталь

Выбирая радиатор, важно понимать различия между материалами. Биметалл — не единственный вариант, хотя и один из самых популярных.

Биметалл выгодно отличается прочностью и долговечностью в условиях централизованного отопления. Алюминиевые радиаторы эффективнее, но чувствительны к качеству воды и не подходят для многоэтажек. Стальные панели дешевле, но имеют меньшую теплоотдачу и не подлежат наращиванию.

Экспертное мнение

По её словам, потребители часто экономят на качестве, не осознавая, что ремонт после прорыва обойдётся дороже. Она рекомендует выбирать модели с усиленным стальным каркасом и проверенной репутацией. Также важно учитывать сервисное обслуживание: есть ли в вашем городе сервисные центры и сколько длится гарантия.

Вопросы и ответы

Заключение

Радиатор биметаллический 7 секций — это сбалансированное решение для типовых городских квартир. Он сочетает высокую теплоотдачу, прочность и компактность, что делает его популярным выбором среди homeowners и профессиональных монтажников. Главное — правильно рассчитать мощность, выбрать настоящий биметалл и грамотно установить.

• 7 секций достаточно для комнаты 12–14 м² при стандартных условиях.
• Выбирайте модели с полным стальным сердечником и давлением от 25 атм.
• Учитывайте тип подключения и особенности системы отопления.
• Монтаж должен выполняться с соблюдением уровня и герметичности.
• Лучшие бренды: Global, Rifar Monolith, Royal Thermo BiLiner.
