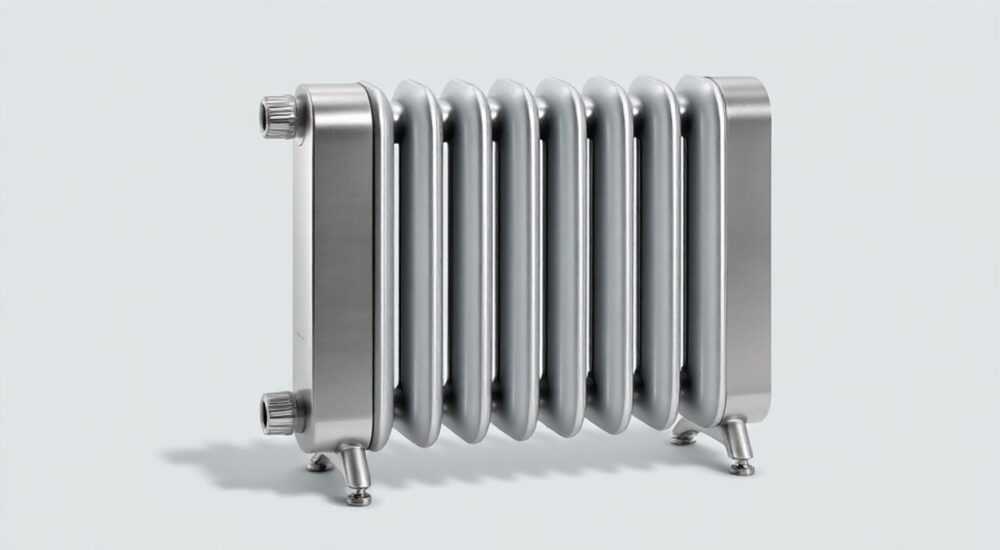

Радиатор биметаллический мощность 1 секции

Биметаллические радиаторы — один из самых популярных вариантов отопительных приборов в современных жилых и коммерческих зданиях. Их выбирают за высокую теплоотдачу, долговечность и устойчивость к гидроударам. Основной параметр, на который обращают внимание при покупке, — это мощность одной секции. От неё зависит количество секций, необходимых для эффективного обогрева помещения. Средняя тепловая мощность одной секции биметаллического радиатора составляет от 150 до 200 Вт при стандартных условиях (разница температур теплоносителя и воздуха — 70 °C). Однако реальные значения зависят от множества факторов: межосевого расстояния, состава сплава, давления в системе и температуры подачи.

Что такое биметаллический радиатор

Биметаллический радиатор — это отопительный прибор, сочетающий в себе лучшие свойства стали и алюминия. Его внутренний каркас, по которому циркулирует теплоноситель, выполнен из стальной трубы, устойчивой к коррозии и высокому давлению. Внешняя часть — алюминиевый корпус, обеспечивающий высокую теплоотдачу и быстрое нагревание. Такая конструкция позволяет использовать радиаторы в многоэтажных домах с централизованной системой отопления, где важны прочность и надёжность.

Конструктивно каждый радиатор состоит из отдельных секций, соединённых ниппелями. Это даёт возможность легко регулировать общую мощность прибора, добавляя или уменьшая количество секций. Благодаря герметичности соединений и качественной сварке внутреннего стального сердечника, такие радиаторы выдерживают давление до 35–40 атмосфер, что делает их идеальными для городских квартир.

Производители выпускают биметаллические радиаторы с разным межосевым расстоянием: 200, 350, 500 мм. Чем выше прибор, тем больше его тепловая мощность. Также различается процент содержания стали: у «полностью биметаллических» моделей все каналы стальные, тогда как у «полубиметаллических» — только вертикальные. Последние дешевле, но менее надёжны при гидроударах.

Мощность одной секции — ключевой параметр

Тепловая мощность одной секции биметаллического радиатора — это количество тепла, которое она способна отдать в помещение за единицу времени. Измеряется в ваттах (Вт) и является основой для расчёта количества секций. Производители указывают этот параметр в паспорте изделия, но важно понимать, что данные приводятся при определённых условиях.

Стандартная методика измерения — EN 442. Она предполагает перепад температур между теплоносителем и воздухом в комнате в 70 °C (например, 90 °C подача / 70 °C обратка / 20 °C в помещении). При таких условиях одна секция высотой 500 мм выдаёт около 180–200 Вт. Но в реальных условиях температура теплоносителя редко достигает 90 °C, особенно в новых домах с низкотемпературным отоплением.

Например, при температурном графике 75/65/20 °C разница уже не 70 °C, а 50 °C. Это снижает фактическую теплоотдачу примерно на 25–30%. То есть та же секция будет выдавать всего 140–150 Вт. Поэтому при расчётах нельзя слепо доверять паспортным данным — нужно вносить поправки.

Факторы, влияющие на теплоотдачу

Мощность секции — не постоянная величина. На неё влияет множество внешних и внутренних факторов. Понимание этих условий помогает избежать недо- или перегрева помещения.

Первый — температурный режим системы. Как уже говорилось, снижение температуры теплоносителя напрямую уменьшает теплоотдачу. Второй — способ подключения. Диагональное подключение (подача сверху, обратка снизу с противоположной стороны) считается самым эффективным. Боковое может снизить мощность на 5–10%, особенно в радиаторах с большим количеством секций.

Третий — загрязнение теплообменника. Со временем внутри накапливается шлам и накипь, особенно в старых системах. Это создаёт термическое сопротивление и снижает теплопередачу. Четвёртый — наличие экранов и декоративных решёток. Полностью закрытый радиатор может терять до 25% мощности.

Пятый — воздух в системе. Если в радиаторе есть воздушная пробка, он прогревается неравномерно, и верхняя часть остаётся холодной. Это требует регулярного удаления воздуха через кран Маевского. Шестой — ориентация по сторонам света. Радиаторы на северной стене работают в более тяжёлых условиях и могут нуждаться в увеличенной мощности.

1. Определите температурный режим вашей системы отопления.
2. Убедитесь, что подключение выполнено правильно.
3. Проверьте наличие воздушных пробок и устраните их.
4. Оцените чистоту теплоносителя и при необходимости промойте систему.
5. Убедитесь, что радиатор не закрыт плотными шторами или экранами.

Как рассчитать необходимую мощность

Правильный расчёт — залог комфортного микроклимата и энергоэффективности. Есть несколько методик: упрощённая, по объёму и детальная с учётом теплопотерь.

Упрощённая методика: 100 Вт на 1 м² площади. Подходит для стандартных квартир с высотой потолков до 3 м. Например, для комнаты 18 м² нужно 1800 Вт. При мощности секции 180 Вт — 10 секций. Но это грубая оценка.

Более точная — по объёму: 40 Вт на 1 м³. Комната 18 м² × 2,7 м = 48,6 м³ → 1944 Вт. Учитывая угловое расположение (+20%), получаем 2333 Вт → 13 секций (при 180 Вт/секцию).

Наиболее точная — с поправочными коэффициентами:

• К1 — тип остекления (1,27 — обычное, 1,0 — стеклопакет, 0,85 — энергосберегающее)
• К2 — утепление стен (1,27 — панель, 1,0 — кирпич, 0,85 — утеплённые)
• К3 — отношение площади окон к полу (1,2 — 50%, 1,1 — 40%, 1,0 — 30%)
• К4 — минимальная температура на улице (1,3 — -35 °C, 1,1 — -25 °C, 1,0 — -20 °C)
• К5 — количество наружных стен (1,1 — одна, 1,2 — две, 1,3 — три)
• К6 — тип помещения над (0,8 — тёплое, 1,0 — холодный чердак)

Формула: Q = S × 100 × K1 × K2 × K3 × K4 × K5 × K6

Для угловой комнаты 18 м² в панельном доме с обычным остеклением, двумя наружными стенами, при -25 °C на улице и холодном чердаке:
Q = 18 × 100 × 1,27 × 1,27 × 1,1 × 1,1 × 1,2 × 1,0 ≈ 4040 Вт → 23 секции.

Сравнение с другими типами радиаторов

Биметаллические радиаторы часто сравнивают с алюминиевыми, стальными и чугунными. У каждого типа есть свои плюсы и минусы.

Алюминиевые — самые мощные (до 220 Вт/секцию при 500 мм), быстро нагреваются, но чувствительны к качеству теплоносителя и не выдерживают высокого давления. Не подходят для централизованного отопления.

Чугунные — долговечные, инерционные, выдерживают любые условия, но тяжёлые и имеют низкую теплоотдачу (около 120–150 Вт/секцию). Требуют больше секций.

Стальные панельные — недорогие, компактные, но хуже передают тепло и подвержены коррозии. Мощность зависит от размера и типа (тип 10, 11, 21, 22, 33).

Выбор зависит от условий эксплуатации. Для новостроек с качественным теплоносителем подойдут алюминиевые. Для старого фонда — только биметалл или чугун.

Типичные ошибки при расчёте и установке

Даже при правильном выборе радиатора можно допустить фатальные ошибки.

Первая — игнорирование реальных условий. Многие берут паспортную мощность и делят на площадь, не учитывая ΔT. Результат — холод в квартире.

Вторая — неправильная установка. Недостаточный уклон, отсутствие крана Маевского, использование некачественных переходников. Это ведёт к завоздушиванию и протечкам.

Третья — перегрузка подоконника. Если радиатор полностью закрыт широким подоконником, конвекционный поток блокируется, и тепло не поступает в комнату.

Четвёртая — отсутствие терморегулятора. Без него невозможно контролировать температуру, и помещение либо перегревается, либо недогревается.

Пятая — неправильное количество секций. Слишком много — перерасход энергии, слишком мало — дискомфорт. Особенно критично в угловых и торцевых комнатах.

Экспертное мнение

По его словам, важно не только выбрать правильный прибор, но и обеспечить профессиональный монтаж. «Даже самый дорогой радиатор будет работать плохо, если его установили с нарушениями. Обязательно используйте паронитовые прокладки, соблюдайте момент затяжки ниппелей и проверяйте герметичность перед запуском системы.»

Также эксперт рекомендует устанавливать термостатические головки. «Это простое устройство позволяет сэкономить до 20% энергии, автоматически регулируя подачу тепла в зависимости от температуры в комнате.»

Вопросы и ответы

Заключение

Мощность одной секции биметаллического радиатора — ключевой параметр при проектировании системы отопления. Она варьируется от 150 до 200 Вт для стандартных моделей, но реальные значения зависят от условий эксплуатации. Чтобы избежать ошибок, необходимо учитывать температурный режим, способ подключения, теплопотери помещения и особенности здания.

• Паспортная мощность — ориентир, но не истина в последней инстанции.
• Всегда пересчитывайте мощность с учётом реального ΔT.
• Выбирайте «полный» биметалл для централизованного отопления.
• Учитывайте все поправочные коэффициенты при расчёте.
• Установка и обслуживание — не менее важны, чем выбор модели.
