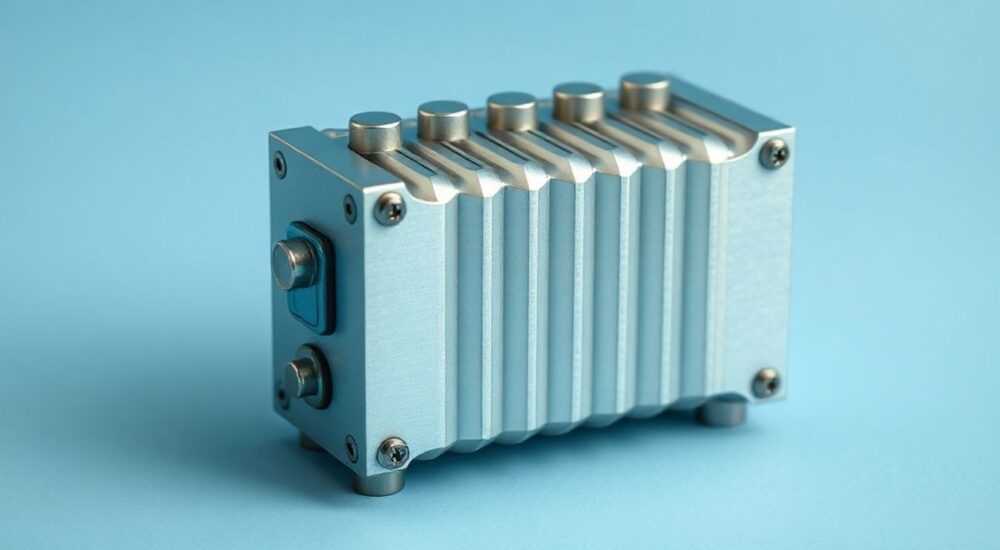

Радиатор для транзисторов алюминиевый купить

Алюминиевые радиаторы для транзисторов — ключевой элемент эффективного охлаждения полупроводниковых приборов в электронных схемах. Они предотвращают перегрев мощных компонентов, продлевая срок службы устройств и обеспечивая стабильную работу. При выборе радиатора важно учитывать его тепловое сопротивление, размеры, тип крепления и совместимость с конкретным корпусом транзистора.

Зачем нужен радиатор для транзистора?

Транзисторы, особенно мощные биполярные, MOSFET или IGBT, при работе выделяют значительное количество тепла. Это происходит из-за рассеиваемой мощности, возникающей при протекании тока через переходы. Без эффективного отвода тепла температура кристалла может быстро превысить допустимые пределы, что приведёт к деградации параметров или полному выходу из строя.
Радиатор служит теплоотводом, увеличивая площадь поверхности, через которую тепло передаётся в окружающую среду. Алюминий выбран не случайно: он сочетает высокую теплопроводность (около 200–240 Вт/(м·К)), лёгкий вес, коррозионную стойкость и относительно низкую стоимость. Благодаря этим свойствам алюминиевые радиаторы стали стандартом в бытовой, промышленной и силовой электронике.
Применение радиаторов критически важно в таких устройствах, как импульсные блоки питания, усилители звука, инверторы, зарядные устройства и частотные преобразователи. Даже небольшой перегрев снижает надёжность системы на 50% уже при превышении +25 °C сверх нормы, согласно исследованиям IEEE.

Как работает алюминиевый радиатор: физика процесса

Теплоотвод основан на трёх физических принципах: теплопроводности, конвекции и излучении. Первый этап — теплопроводность: тепло от кристалла транзистора передаётся через корпус к металлической подложке (фланцу), а затем — к радиатору. Качество этого контакта определяется тепловым сопротивлением перехода «кристалл–среда».
Далее вступает в силу конвекция: нагретый радиатор отдаёт тепло окружающему воздуху. Чем больше площадь рёбер, тем эффективнее этот процесс. Пассивная конвекция работает без вентиляторов, активная — с принудительным обдувом, увеличивая теплоотдачу в 2–3 раза. Излучение играет меньшую роль, но чёрное анодированное покрытие повышает коэффициент излучения.
Тепловое сопротивление радиатора (обозначается как R_th, °C/Вт) — главный показатель эффективности. Например, радиатор с R_th = 2,5 °C/Вт при рассеивании 20 Вт нагреется на 50 °C выше температуры окружающего воздуха. Чтобы транзистор не перегрелся, суммарное тепловое сопротивление всей цепи (кристалл–подложка–термопаста–радиатор–воздух) должно быть ниже расчётного.

• Теплопроводность алюминия позволяет быстро распределять тепло по всему объёму.
• Форма рёбер оптимизирована для максимального контакта с воздухом.
• Высокая теплоёмкость материала сглаживает кратковременные пиковые нагрузки.

Виды радиаторов для транзисторов: от простого к сложному

Ассортимент алюминиевых радиаторов огромен — от простых плоских пластин до сложных профильных систем. Выбор зависит от уровня рассеиваемой мощности, условий эксплуатации и конструктивных ограничений.

Плоские радиаторы

Подходят для транзисторов малой и средней мощности (до 10–15 Вт). Имеют минимальное тепловое сопротивление около 10–15 °C/Вт. Устанавливаются на печатную плату или крепятся винтом. Недорогие и компактные, но требуют хорошей вентиляции.

Радиаторы с рёбрами

Наиболее распространённый тип. Рёбра увеличивают площадь теплоотдачи в 3–5 раз. Тепловое сопротивление — от 2 до 8 °C/Вт. Бывают Т-образные, U-образные, с вертикальными или горизонтальными пластинами. Подходят для мощностей от 20 до 100 Вт.

Профильные радиаторы

Изготавливаются методом экструзии из алюминиевого сплава. Могут иметь длину до нескольких метров и нарезаться под нужный размер. Применяются в промышленных источниках питания, светодиодных драйверах, инверторах. Эффективны при естественной и принудительной конвекции.

Радиаторы с тепловыми трубками

Современное решение для высоконагруженных систем. Тепловые трубки быстро переносят тепло от точки крепления транзистора к отдалённым рёбрам. Снижают локальный перегрев и позволяют использовать более компактные конструкции.

Как выбрать правильный радиатор: 7 ключевых параметров

Чтобы купить подходящий алюминиевый радиатор, недостаточно ориентироваться только на внешний вид. Необходим системный подход.

1. Определите рассеиваемую мощность. Посчитайте, сколько ватт будет выделяться на транзисторе в максимальном режиме. Используйте формулы из даташита или измерьте ток и напряжение.
2. Узнайте максимально допустимую температуру кристалла. Обычно это 150 °C для большинства Si-транзисторов. Отнимите температуру окружающей среды (например, +40 °C), чтобы получить допустимый перегрев.
3. Рассчитайте допустимое тепловое сопротивление. Разделите допустимый перегрев на мощность. Например: (150 – 40) / 20 Вт = 5,5 °C/Вт. Значит, суммарное R_th всей цепи не должно превышать этого значения.
4. Учтите тепловые сопротивления всех элементов. Добавьте R_th переход–корпус, корпус–радиатор (через термопасту), радиатор–воздух. Последний — основной, его указывает производитель.
5. Проверьте габариты и способ крепления. Убедитесь, что радиатор поместится в корпусе и совместим с типом корпуса транзистора (TO-220, TO-247, D²PAK и др.).
6. Оцените условия охлаждения. Будет ли естественная конвекция или принудительный обдув? При наличии вентилятора можно выбрать радиатор с меньшей площадью.
7. Уточните необходимость изоляции. Если фланец транзистора электрически соединён с коллектором/стоком, а радиатор заземлён, нужна изолирующая прокладка (например, слюда или керамика).

Установка и монтаж: пошаговая инструкция

Правильная установка так же важна, как и выбор самого радиатора. Ошибки на этом этапе могут свести на нет все преимущества качественного теплоотвода.

1. Очистите поверхность транзистора и радиатора от загрязнений и старой термопасты. Используйте изопропиловый спирт и безворсовую салфетку.
2. Нанесите тонкий слой термопасты (толщиной 0,05–0,1 мм) на фланец транзистора. Избыток пасты снижает эффективность — она плохо проводит тепло.
3. Если требуется изоляция, установите прокладку (керамика, слюда, полиимидная плёнка). Убедитесь, что она точно соответствует размерам и не перекрывает отверстия.
4. Поместите транзистор на радиатор, совместив отверстия. Затяните винт с моментом, указанным в даташите (обычно 0,5–0,8 Н·м для TO-220).
5. Не перетягивайте — это может деформировать корпус или повредить кристалл. Используйте пружинную шайбу для равномерного прижима.
6. Подключите радиатор к земле (если не изолирован) и проверьте целостность цепи.
7. Проведите тестовый запуск и измерьте температуру радиатора через 30–60 минут работы.

Распространённые ошибки при использовании радиаторов

Даже опытные радиолюбители и инженеры допускают типичные ошибки, которые приводят к перегреву и отказу оборудования.

• Отсутствие термопасты. Воздушная прослойка имеет очень высокое тепловое сопротивление. Без пасты температура может быть на 30–50 °C выше.
• Использование изолирующих прокладок без термопасты с обеих сторон. Слюда и керамика сами по себе имеют низкую теплопроводность — их нужно «смазывать» с двух сторон.
• Перетяжка винта. Приводит к деформации корпуса TO-220 и нарушению внутренних соединений.
• Недостаточный запас по мощности. Работа на пределе без учёта температурных пиков и старения компонентов.
• Установка радиатора в закрытом корпусе без вентиляции. Тепло не может уйти, и система перегревается даже с большим радиатором.

Где купить алюминиевый радиатор для транзистора в 2026 году

Сегодня приобрести радиатор можно как в специализированных магазинах, так и онлайн. Основные каналы:

• Онлайн-платформы: AliExpress, eBay, Amazon — широкий выбор, низкие цены, но долгая доставка и риск подделки. Хороши для единичных покупок.
• Российские интернет-магазины: ChipDip, Пульсар, Радиодетали, Микроника — наличие на складе, быстрая доставка, техническая поддержка. Цены выше, но выше и гарантия качества.
• Промышленные поставщики: Farnell, Mouser, RS Components — оригинальная продукция, точные спецификации, сертификаты. Подходят для промышленных проектов.
• Местные радиорынки: Бывают полезны для срочных закупок, но ассортимент ограничен, а качество не всегда контролируется.

При покупке обращайте внимание на маркировку: указывается тип (например, SR-AL-50×30), тепловое сопротивление, материал, размеры. Лучше выбирать товары с отзывами и документацией.

Экспертное мнение

Современные тенденции в проектировании электроники требуют всё более эффективного теплового управления. По данным MarketsandMarkets, рынок теплоотводов вырастет до $15 млрд к 2027 году, в основном за счёт развития электромобилей, серверов и возобновляемой энергетики.
«В будущем мы увидим больше интегрированных решений: радиаторы, совмещённые с печатной платой, или модули с жидкостным охлаждением. Однако для большинства применений алюминиевые радиаторы останутся оптимальным выбором по цене и эффективности», — отмечает Елена Миронова, ведущий инженер-конструктор в компании «ЭнергоТех».
Также растёт интерес к анодированию и нанопокрытиям, повышающим теплоотдачу и устойчивость к коррозии. В промышленных условиях популярны радиаторы с предустановленными термодатчиками и системами мониторинга температуры.

Вопросы и ответы

Заключение

Выбор и установка алюминиевого радиатора для транзистора — не формальность, а обязательный этап проектирования надёжной электроники. Правильно подобранный теплоотвод предотвращает перегрев, снижает риск отказа и продлевает срок службы устройства. Главное — выполнить тепловой расчёт, учесть все факторы и не экономить на качестве монтажа.

• Рассчитывайте тепловое сопротивление до покупки радиатора.
• Всегда используйте термопасту и соблюдайте момент затяжки.
• Учитывайте условия эксплуатации: вентиляцию, температуру среды, влажность.
• Покупайте у проверенных поставщиков с технической документацией.
• Делайте запас по мощности не менее 20% для долговечности системы.
