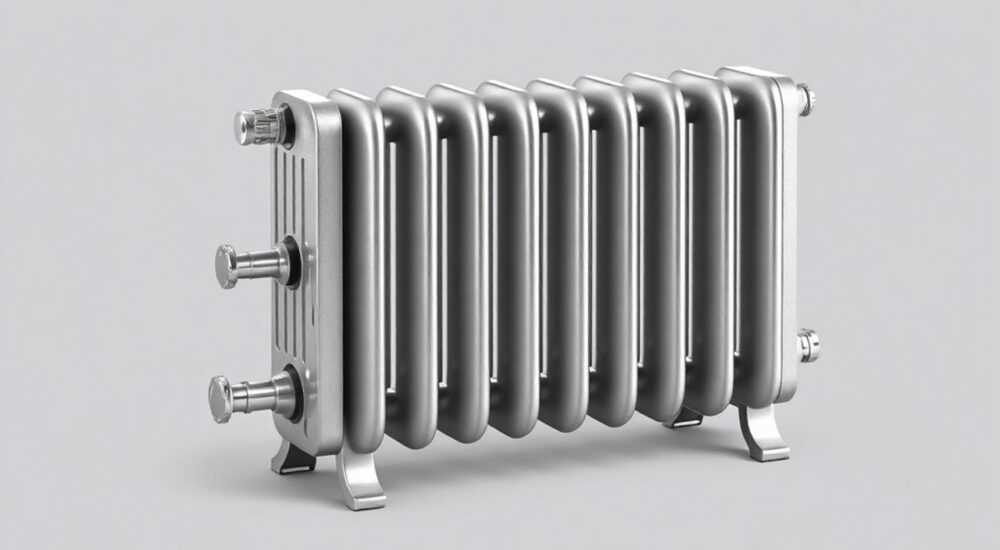

Радиатор отопления биметаллический 12 секций

banner otoplenie zima teplo

Биметаллический радиатор отопления на 12 секций представляет собой оптимальное решение для обогрева помещений площадью от 20 до 25 квадратных метров. Конструкция сочетает в себе стальной сердечник, обеспечивающий высокую прочность и устойчивость к гидроударам, с алюминиевым внешним корпусом, гарантирующим превосходную теплоотдачу. Такое инженерное решение позволяет использовать прибор как в автономных системах частных домов, так и в централизованных сетях многоквартирных зданий с высоким рабочим давлением.

Выбор биметаллического радиатора на 12 секций обеспечивает баланс между высокой тепловой мощностью и долговечностью конструкции. Рекомендуется обращать внимание на межосевое расстояние и рабочее давление, указанное производителем, чтобы гарантировать совместимость с вашей системой отопления.

Современные системы отопления требуют внимательного подхода к выбору нагревательных элементов. Рынок предлагает множество вариантов, но биметаллические модели уверенно занимают лидирующие позиции благодаря своим техническим характеристикам. Секционная конструкция позволяет гибко подбирать мощность прибора под конкретные параметры помещения, а наличие 12 секций делает такой радиатор универсальным инструментом для создания комфортного микроклимата в просторных комнатах. Понимание принципов работы, преимуществ и нюансов монтажа поможет сделать осознанный выбор и избежать распространенных ошибок при эксплуатации.

Содержание статьи:

Конструктивные особенности и принцип работы

Биметаллический радиатор — это сложное инженерное изделие, в котором два разных металла работают в едином симбиозе. Внутренняя часть прибора состоит из стальных труб, по которым циркулирует теплоноситель. Сталь выбрана не случайно: этот материал обладает высокой механической прочностью и устойчивостью к агрессивному воздействию химически активных веществ, часто присутствующих в воде центрального отопления. Внешний слой выполнен из алюминия — металла с одним из самых высоких показателей теплопроводности среди доступных промышленных материалов.

Технологии соединения металлов

Качество связи между стальным сердечником и алюминиевой оболочкой определяет долговечность всего устройства. Существует две основные технологии производства: метод литья под давлением и точечная сварка. В первом случае алюминиевый сплав заливается в форму вокруг стального каркаса, создавая монолитную конструкцию без воздушных прослоек. Этот метод обеспечивает максимальную теплопередачу и исключает риск протечек в местах стыка металлов.
Второй способ предполагает сборку отдельных секций, где стальные трубки привариваются к алюминиевым коллекторам. Такие модели часто называют «полубиметаллическими», хотя современные стандарты позволяют относить их к полноценным биметаллам при условии использования качественной стали в контактных зонах. Разница заключается в том, что в литых моделях вода контактирует только со сталью, тогда как в сварных возможно касание теплоносителя с алюминием в местах соединений, что требует более тщательного контроля качества воды.

Роль каждой секции в общей системе

Каждая секция радиатора представляет собой независимый тепловой модуль, соединенный с соседними элементами через ниппели и прокладки. Стандартная секция имеет определенную тепловую мощность, которая суммируется при сборке батареи. В модели на 12 секций общая площадь теплообмена значительно увеличивается, что позволяет эффективно прогревать большие объемы воздуха. Конструкция предусматривает верхний и нижний коллекторы, обеспечивающие равномерное распределение теплоносителя по всем вертикальным каналам.

«При выборе между литыми и сварными конструкциями отдавайте предпочтение литым моделям для систем с нестабильным качеством теплоносителя. Монолитность структуры минимизирует риски коррозии в местах контакта разнородных металлов.» — Эксперт по отопительному оборудованию

Технические характеристики и расчет мощности

Понимание технических параметров критически важно для правильного подбора радиатора. Биметаллическая батарея на 12 секций обладает внушительными показателями теплоотдачи, которые необходимо соотносить с реальными потребностями помещения. Основные характеристики включают рабочее давление, тепловую мощность одной секции, межосевое расстояние и габаритные размеры прибора.

Расчет необходимой тепловой мощности

Для определения достаточности мощности радиатора на 12 секций используется упрощенная формула, учитывающая объем помещения и климатические особенности региона. Стандартная тепловая мощность одной секции биметаллического радиатора варьируется от 170 до 200 Вт. Таким образом, батарея из 12 секций способна выдавать от 2040 до 2400 Вт тепловой энергии. Этого достаточно для обогрева комнаты площадью примерно 20–24 квадратных метра при стандартной высоте потолков до 2,7 метра.

Параметр помещения
Рекомендуемое количество секций
Примерная площадь обогрева
Стандартная квартира (утепленная)
8–10 секций
12–16 м²
Просторная гостиная
12 секций
18–24 м²
Угловая комната или панорамные окна
14–16 секций
20–28 м²
Помещение с высокими потолками (>3 м)
Индивидуальный расчет
Требуется увеличение на 15–20%

Влияние дополнительных факторов на теплопотери

Простой расчет по площади может дать неточный результат, если не учитывать специфику здания. Наличие угловых стен, больших оконных проемов, недостаточной толщины утеплителя или старого остекления существенно увеличивает теплопотери. В таких случаях рекомендуется добавлять запас мощности в размере 15–20%. Для радиатора на 12 секций это означает, что он может эффективно работать в помещении до 20 м², если комната имеет две наружные стены или выходит на северную сторону.

Полезно знать: Рабочее давление биметаллических радиаторов обычно составляет 16–20 атмосфер, а испытательное — до 30 атмосфер. Это делает их идеальными для многоэтажных домов, где возможны гидроудары при запуске отопительного сезона.

Межосевое расстояние и габариты

Межосевое расстояние — это параметр, определяющий расстояние между центрами входного и выходного отверстий радиатора. Наиболее распространены модели с расстоянием 500 мм, которые подходят для стандартной разводки труб. Однако существуют компактные варианты с межосевым расстоянием 350 мм или увеличенные модели на 800 мм. При замене старых чугунных батарей важно точно измерить этот параметр, чтобы новая биметаллическая конструкция встала на существующие подводки без необходимости переделки трубопровода.

Преимущества и ограничения эксплуатации

Биметаллические радиаторы завоевали популярность благодаря сочетанию лучших свойств двух металлов. Однако, как и любое техническое устройство, они имеют свои сильные и слабые стороны. Объективная оценка этих характеристик поможет принять взвешенное решение о покупке.

Ключевые преимущества биметаллических конструкций

Высокая теплоотдача является главным козырем алюминия. Благодаря этому свойству биметаллические радиаторы быстро реагируют на изменения температуры теплоносителя и эффективно прогревают помещение. Стальной сердечник обеспечивает надежность: прибор выдерживает высокое давление и не боится гидроударов, которые часто становятся причиной разрушения алюминиевых или чугунных аналогов.
Эстетическая привлекательность также играет важную роль. Алюминиевый корпус позволяет создавать радиаторы с современным дизайном, гладкими поверхностями и разнообразными цветовыми решениями. Легкий вес конструкции упрощает транспортировку и монтаж: одна секция весит около 1,5–2 кг, поэтому всю батарею из 12 секций может установить один человек без использования тяжелой техники.

Ограничения и потенциальные риски

Несмотря на достоинства, существуют нюансы, требующие внимания. Главный враг биметаллических радиаторов — электрохимическая коррозия, возникающая при контакте разнородных металлов в присутствии электролита (воды). Качественные производители решают эту проблему путем использования нержавеющей стали для сердечника и специальных защитных покрытий внутри каналов. Дешевые аналоги могут страдать от протечек в местах соединения стали и алюминия через несколько лет эксплуатации.
Чувствительность к качеству теплоносителя остается актуальной проблемой. Хотя сталь более устойчива к щелочной среде, чем чистый алюминий, наличие абразивных частиц или чрезмерная кислотность воды могут сократить срок службы прибора. Кроме того, биметаллические радиаторы стоят дороже чугунных и стальных панельных аналогов, что может стать ограничивающим фактором при бюджетном ремонте.

«Не экономьте на запорной арматуре. Установка шаровых кранов и терморегуляторов не только повышает комфорт управления температурой, но и позволяет оперативно отключить радиатор в случае аварии, предотвращая затопление соседей.» — Специалист по сантехническим системам

Правила монтажа и подключения

Правильная установка радиатора отопления гарантирует его эффективную работу и долгий срок службы. Ошибки на этапе монтажа могут привести к неравномерному прогреву, шуму в системе или даже протечкам. Процесс установки батареи на 12 секций требует соблюдения определенных технических норм и последовательности действий.

Подготовительный этап и разметка

Перед началом работ необходимо перекрыть подачу теплоносителя и слить остатки воды из системы. Если производится замена старого радиатора, следует тщательно очистить резьбу на подводящих трубах. Разметка места крепления выполняется с учетом строительных норм: расстояние от пола до нижней части радиатора должно составлять 10–12 см, от подоконника до верхней части — не менее 10 см, а от стены до задней поверхности прибора — 3–5 см. Эти зазоры обеспечивают свободную циркуляцию воздуха и конвекцию тепла.

Сборка и навеска радиатора

Сборка секций производится на ровной поверхности. Между секциями устанавливаются паронитовые или силиконовые прокладки, которые обеспечивают герметичность соединений. Ниппели закручиваются специальным радиаторным ключом с равномерным усилием, чтобы избежать перекосов. После сборки батарея навешивается на предварительно установленные кронштейны. Для модели из 12 секций рекомендуется использовать не менее четырех несущих точек крепления, чтобы распределить вес равномерно и предотвратить провисание.

Схемы подключения и балансировка

Существует несколько основных схем подключения радиаторов: боковая, диагональная и нижняя. Диагональное подключение считается наиболее эффективным для длинных батарей, так как оно обеспечивает равномерный прогрев всех 12 секций. При боковом подключении дальние секции могут прогреваться слабее, что снижает общую теплоотдачу на 5–10%. После физического подключения обязательно проводится опрессовка системы: радиатор заполняется водой под повышенным давлением для проверки герметичности всех соединений.

Полезно знать: При установке биметаллического радиатора в однотрубной системе («ленинградка») обязательно используйте байпас — перемычку, позволяющую теплоносителю циркулировать мимо прибора. Это сохранит циркуляцию в стояке даже при закрытом радиаторе.

Обслуживание и продление срока службы

Долговечность биметаллического радиатора напрямую зависит от качества обслуживания. Регулярный уход позволяет выявить проблемы на ранней стадии и поддерживать высокую эффективность теплоотдачи. Несмотря на неприхотливость конструкции, существует ряд рекомендаций, соблюдение которых обязательно для безопасной эксплуатации.

Ежегодная профилактика и промывка

Раз в год, желательно перед началом отопительного сезона, рекомендуется проводить визуальный осмотр прибора на предмет наличия коррозии, подтеков или механических повреждений. Если вода в системе отличается низким качеством, каждые 3–5 лет может потребоваться профессиональная промывка внутренних каналов от накипи и шлама. Загрязнения снижают проходное сечение труб и ухудшают теплопередачу, заставляя котел работать с повышенной нагрузкой.

Защита от коррозии и внешних воздействий

Внешняя алюминиевая поверхность чувствительна к механическим воздействиям и агрессивным чистящим средствам. Для ухода за радиатором используйте мягкую ткань и нейтральные моющие растворы. Абразивные порошки могут повредить защитное лакокрасочное покрытие, что приведет к окислению алюминия и потере эстетического вида. Также следует избегать установки тяжелых предметов на верхнюю часть радиатора и беречь прибор от ударов.

Контроль давления и температуры

Следите за показаниями манометров в системе отопления. Превышение рабочего давления, указанного в паспорте радиатора, создает риск разгерметизации. Если вы заметили снижение температуры нагрева отдельных секций при исправной работе котла, это может свидетельствовать о завоздушивании прибора. В этом случае необходимо открыть воздухоотводчик (кран Маевского) и стравить лишний воздух до появления сплошной струи воды.

Критерии выбора качественной модели

Рынок отопительного оборудования перенасыщен предложениями, среди которых встречаются как надежные бренды, так и низкокачественные подделки. Выбор биметаллического радиатора на 12 секций должен основываться на проверенных критериях, гарантирующих безопасность и эффективность.

Анализ технической документации

В первую очередь изучите паспорт изделия. Обратите внимание на толщину стенок стального сердечника: качественный показатель составляет не менее 3–3,5 мм. Тонкостенные трубы могут не выдержать гидроудара. Проверьте наличие сертификатов соответствия российским стандартам ГОСТ. Отсутствие документации должно стать серьезным сигналом для отказа от покупки.

Репутация производителя и гарантия

Отдавайте предпочтение известным европейским или российским брендам, имеющим длительную историю на рынке. Производители, уверенные в своем продукте, предоставляют гарантию сроком от 10 до 15 лет. Избегайте no-name брендов с подозрительно низкой ценой: экономия на качестве стали и алюминия неизбежно приведет к дорогостоящему ремонту и возможному ущербу от затопления.

Визуальный осмотр и качество сборки

При покупке осмотрите радиатор на наличие дефектов литья, сколов краски или неровностей швов. Качественное порошковое напыление должно быть однородным, без пузырей и подтеков. Проверьте резьбу на коллекторах: она должна быть чистой и ровной, без заусенцев. Вес радиатора также может служить индикатором качества: слишком легкий прибор может указывать на использование тонкого металла или уменьшенное количество внутренних ребер жесткости.

«Не гонитесь за максимальной мощностью любой ценой. Лучше взять радиатор с запасом в 10–15% и оснастить его терморегулятором, чем устанавливать прибор, работающий на пределе возможностей. Это сэкономит ресурсы системы и продлит жизнь оборудованию.» — Ведущий инженер-теплотехник

Вопросы и ответы

Можно ли устанавливать биметаллический радиатор на 12 секций в частном доме с автономным отоплением?
Да, это отличное решение для частных домов. Биметаллические радиаторы обладают низкой тепловой инерцией, что позволяет быстро менять температуру в помещении при использовании современных газовых или электрических котлов. Однако в автономных системах важно следить за качеством воды и избегать использования антифризов, не совместимых с материалами уплотнителей.
Почему нижняя часть радиатора холоднее верхней?
Чаще всего это признак загрязнения внутренних каналов илом или накипью, которые оседают внизу. Также проблема может возникать при неправильной схеме подключения (например, обратное направление подачи и обратки). В некоторых случаях требуется прокачка системы или установка циркуляционного насоса большей мощности.
Как увеличить теплоотдачу уже установленного радиатора?
Установите за радиатором теплоотражающий экран из фольгированного материала. Это направит тепловое излучение в комнату, а не на нагрев стены. Также убедитесь, что радиатор не закрыт плотными шторами или декоративными экранами с мелкой перфорацией, которые препятствуют конвекции воздуха.
Совместимы ли биметаллические радиаторы с медными трубами?
Прямое соединение меди и алюминия недопустимо из-за электрохимической коррозии. Однако в биметаллических радиаторах теплоноситель контактирует со сталью, а не с алюминием. Сталь и медь также образуют гальваническую пару, поэтому при соединении рекомендуется использовать диэлектрические вставки или переходники из латуни/нержавеющей стали, чтобы разорвать электрический контакт.
Что делать, если радиатор начал подтекать на стыке секций?
Немедленно перекройте подачу теплоносителя кранами. Если течь небольшая, можно временно использовать холодную сварку или герметик для экстренного ремонта, но это временная мера. Для полного устранения неисправности потребуется разборка радиатора, замена прокладок и повторная опрессовка. Лучше вызвать квалифицированного сантехника.

Заключение

Биметаллический радиатор отопления на 12 секций — это современный, эффективный и надежный инструмент для создания комфортного микроклимата. Сочетание прочности стали и теплопроводности алюминия делает его универсальным решением как для городских квартир с центральным отоплением, так и для частных домовладений. Правильный расчет мощности, грамотный монтаж и своевременное обслуживание гарантируют бесперебойную работу прибора на протяжении десятилетий.

Инвестиции в качественный биметаллический радиатор окупаются за счет экономии энергоресурсов и отсутствия необходимости в частом ремонте. Выбирая проверенных производителей и соблюдая технические регламенты, вы обеспечиваете свой дом надежным источником тепла, который будет согревать вас даже в самые суровые зимы.
  • Биметаллическая конструкция обеспечивает высокую устойчивость к гидроударам и отличную теплоотдачу.
  • Радиатор на 12 секций оптимален для помещений площадью 20–25 м² с учетом запаса мощности.
  • Диагональная схема подключения максимизирует эффективность работы длинных батарей.
  • Регулярная проверка давления и стравливание воздуха необходимы для стабильной работы системы.
  • Выбор должен основываться на толщине стального сердечника и репутации бренда-производителя.
