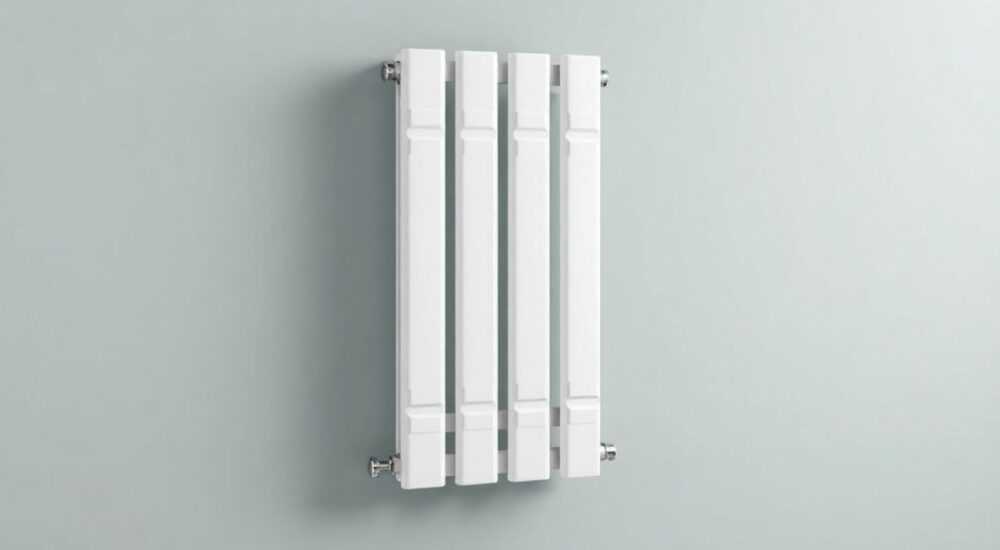

Радиатор отопления вертикальный настенный с боковой

Вертикальные настенные радиаторы отопления с боковым подключением — это современное решение для эффективного обогрева помещений с ограниченным пространством. Они сочетают в себе компактность, высокую теплоотдачу и эстетическую привлекательность, что делает их идеальным выбором для узких коридоров, ванных комнат, лестничных клеток и дизайнерских интерьеров. Благодаря вертикальному исполнению они занимают минимум места по горизонтали, но при этом обеспечивают достаточную площадь теплообмена.

Преимущества вертикальных настенных радиаторов

Одним из главных плюсов вертикальных радиаторов является их способность эффективно использовать вертикальное пространство. В отличие от традиционных горизонтальных моделей, которые требуют широкой стены под окном, вертикальные аналоги можно установить даже в узких нишах или рядом с дверью. Это особенно актуально для старых домов, где планировка не рассчитывала на современные системы отопления.

Теплоотдача таких радиаторов распределяется равномерно за счёт высокой конвекции. Тёплый воздух поднимается вверх вдоль всей поверхности, создавая устойчивый воздушный поток, который быстро прогревает помещение. Кроме того, многие модели выступают элементом интерьера — их дизайн напоминает художественные скульптуры или элементы декора.

Боковое подключение упрощает монтаж, особенно в закрытых системах отопления с скрытой разводкой труб. Оно позволяет подводить трубы сбоку, не нарушая целостности пола или плинтусов, и делает систему более аккуратной.

• Компактность и экономия пространства;
• Высокая теплоотдача при небольшой площади основания;
• Эстетичный внешний вид, возможность вписать в любой интерьер;
• Удобное боковое подключение без необходимости прокладки труб снизу;
• Подходят для систем с принудительной и естественной циркуляцией.

Устройство и типы: как работает боковое подключение

Вертикальный радиатор состоит из нескольких секций или цельной панели, по которой циркулирует теплоноситель. При боковом подключении подача и обратка подводятся к коллекторам, расположенным с одной из сторон — обычно слева или справа. Это позволяет сохранить эстетику помещения и упростить монтаж.

Существует два основных типа конструкции: секционные и панельные. Секционные собираются из отдельных модулей, что даёт возможность регулировать высоту и мощность. Панельные изготавливаются как единая конструкция, чаще из стали, и отличаются высокой прочностью и герметичностью.

Типы материалов

• Стальные панельные — надежны, доступны по цене, хорошо работают в централизованном отоплении.
• Алюминиевые секционные — легкие, быстро нагреваются, имеют высокую теплоотдачу, но чувствительны к качеству теплоносителя.
• Биметаллические — сочетают стальной сердечник и алюминиевый корпус, устойчивы к гидроударам и коррозии.

Схемы подключения

1. Боковое одностороннее — подача и обратка с одной стороны, наиболее распространённый вариант.
2. Боковое перекрёстное — подача сверху, обратка снизу с той же стороны, повышает КПД.
3. Нижнее боковое — используется редко, требует специальных переходников.

Как выбрать подходящий радиатор: ключевые параметры

Выбор радиатора начинается с расчёта необходимой тепловой мощности. На каждый квадратный метр площади помещения требуется около 100 Вт тепла при стандартной высоте потолков (2.7 м). Для угловых комнат, панельных домов или регионов с суровым климатом этот показатель увеличивают на 15–20%.

Высота радиатора подбирается с учётом свободного пространства на стене. Стандартные модели варьируются от 60 до 200 см, а некоторые дизайнерские достигают 3 метров. Ширина обычно составляет 40–80 см, что позволяет установить устройство даже в узком коридоре.

На что обратить внимание при покупке

• Тепловая мощность — должна соответствовать объёму и типу помещения.
• Рабочее и опрессовочное давление — особенно важно для многоэтажек.
• Тип теплоносителя — антифриз или вода, влияет на совместимость с материалом.
• Гарантия и сертификаты — проверяйте наличие документов, подтверждающих качество.
• Дизайн и цвет — современные модели доступны в белом, чёрном, золотом и других цветах по RAL.

Монтаж и подключение: пошаговая инструкция

Установка вертикального радиатора с боковым подключением требует точной разметки и соблюдения технологии. Работы лучше проводить при отключённой системе отопления и после слива теплоносителя.

Крепление осуществляется на металлические кронштейны, которые входят в комплект. Их количество зависит от высоты и веса радиатора — как правило, требуется 2–4 точки крепления. Кронштейны должны быть строго выровнены по уровню, чтобы избежать перекоса и утечек.

Пошаговый алгоритм установки

1. Отметьте место установки, учитывая зазоры: не менее 5 см от пола, 10 см от подоконника, 2 см от стены.
2. Закрепите кронштейны на стене с помощью дюбелей, проверьте уровень.
3. Подключите запорную арматуру: шаровые краны или термостатические головки.
4. Аккуратно повесьте радиатор, убедитесь в плотной фиксации.
5. Подсоедините трубы к боковым патрубкам, используя паронитовые прокладки и накидные гайки.
6. Проверьте герметичность, запустите систему, удалите воздух через кран Маевского.

Обслуживание и уход за вертикальным радиатором

Регулярное обслуживание продлевает срок службы радиатора и поддерживает его эффективность. Раз в год рекомендуется проводить визуальный осмотр на предмет протечек, коррозии и загрязнений. Также важно удалять пыль с рёбер — она снижает теплоотдачу на 10–15%.

Перед началом отопительного сезона необходимо спускать воздух через кран Маевского. Это предотвращает образование воздушных пробок, которые мешают циркуляции теплоносителя. В системах с антифризом замену жидкости проводят каждые 3–5 лет.

Чего нельзя делать

• Закрывать радиатор плотными шторами или экранами без вентиляционных зазоров.
• Использовать абразивные чистящие средства, повреждающие покрытие.
• Завешивать радиатор мокрым бельём — это вызывает коррозию и деформацию.
• Игнорировать появление шума или гул — возможна завоздушенность или износ арматуры.

Экспертное мнение

Мы пообщались с Дмитрием Федотовым, руководителем монтажной бригады в компании «ТеплоДом», имеющим более 15 лет опыта в установке отопительных систем.

Вопросы и ответы

Заключение

Вертикальные настенные радиаторы с боковым подключением — это разумный выбор для современных интерьеров, где важны и комфорт, и эстетика. Они эффективно обогревают помещение, экономят пространство и легко вписываются в любую планировку. При правильном выборе и монтаже такой радиатор прослужит более 15 лет, обеспечивая стабильную температуру зимой.

Ключ к успеху — учитывать все параметры: от мощности и материала до условий эксплуатации и особенностей системы отопления.

• Выбирайте материал радиатора с учётом давления и качества теплоносителя.
• Рассчитывайте мощность с запасом 10–15% для надёжности.
• Боковое подключение упрощает монтаж и улучшает внешний вид системы.
• Регулярно обслуживайте радиатор: удаляйте пыль и спускайте воздух.
• Для централизованного отопления предпочтительны стальные и биметаллические модели.
