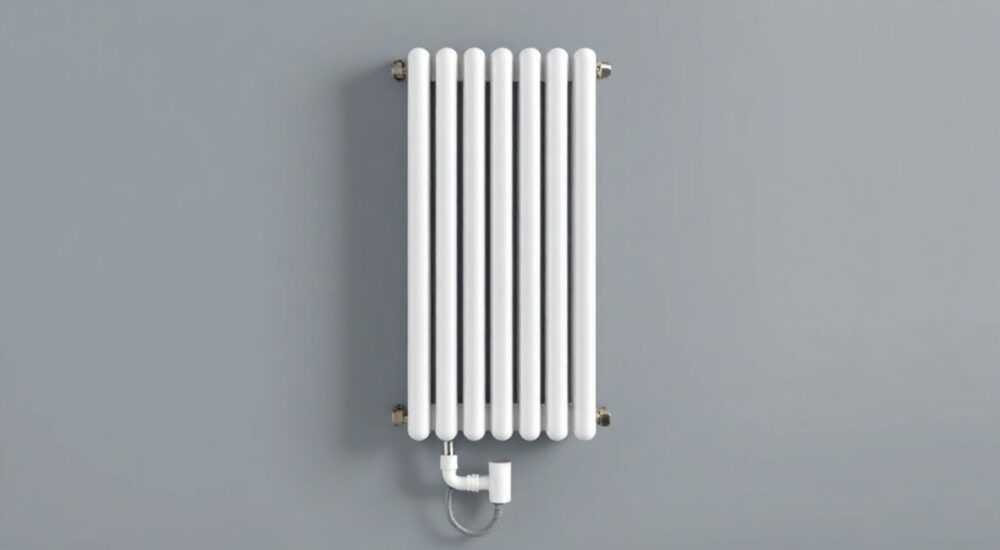

Радиатор трубчатый вертикальный с нижним подключением

Радиатор трубчатый вертикальный с нижним подключением — это современное решение для отопления, сочетающее эстетику, эффективность и простоту монтажа. Такие батареи особенно востребованы в интерьерах с дизайнерской разводкой труб по полу или за плинтусом, где скрытая прокладка коммуникаций играет ключевую роль. Благодаря вертикальному расположению трубок они занимают минимум места по горизонтали, что идеально подходит для узких помещений, лоджий, ванных комнат и помещений с большими окнами. При этом нижнее подключение позволяет полностью спрятать трубы, сохраняя чистоту дизайна.

Что такое трубчатый радиатор: устройство и принцип работы

Трубчатый радиатор представляет собой конструкцию из нескольких вертикально расположенных стальных трубок, соединённых сверху и снизу горизонтальными коллекторами. По этим трубкам циркулирует теплоноситель — обычно вода из системы центрального или автономного отопления. Тепло передаётся от стенок труб в окружающий воздух за счёт конвекции и излучения. Чем больше поверхность нагрева, тем выше теплоотдача.
Ключевая особенность таких радиаторов — их модульность. Количество трубок может варьироваться от 2 до 6 и более, а высота — от 60 см до 2–3 метров. Это позволяет точно подобрать прибор под размеры проёма, например, под панорамное окно. Материал изготовления — преимущественно низкоуглеродистая сталь с многослойным покрытием (эпоксидная грунтовка + порошковая окраска), устойчивая к гидроударам и перепадам давления.
Нижнее подключение означает, что подводящий и обратный трубопровод подсоединяются к нижним штуцерам радиатора, расположенным с одной стороны. Это исключает необходимость вывода труб на уровне 80–100 см от пола, как при боковом подключении. Вместо этого трубы подходят снизу — из пола или плинтуса, что делает систему практически невидимой.

Как работает термостат при нижнем подключении

Термостатический клапан регулирует поток теплоносителя в зависимости от температуры в помещении. В моделях для нижнего подключения он часто оснащается выносным датчиком или специальным элементом («термоэлемент»), который реагирует на температуру воздуха в зоне комфорта — на уровне 1,5 м от пола. Без такого решения радиатор может работать нестабильно: клапан «думает», что в комнате тепло, хотя на самом деле прохладно.

• Стандартный клапан без выносного датчика реагирует на местный воздух у корпуса батареи.
• Усовершенствованный термоэлемент с капиллярной трубкой измеряет температуру в удалённой точке.
• Цифровые термоголовки позволяют программировать режимы обогрева по времени суток.

Преимущества вертикального исполнения с нижним подключением

Один из главных трендов в дизайне интерьеров — минимализм и скрытые коммуникации. Вертикальные радиаторы с нижним подключением идеально вписываются в эту концепцию. Они не перегружают пространство, визуально «тянут» его вверх и не мешают расстановке мебели.
Благодаря своей форме такие батареи создают эффективную конвекционную завесу вдоль окон. Тёплый воздух поднимается вдоль стекла, предотвращая образование конденсата и сквозняков. Это особенно важно для энергосберегающих стеклопакетов, которые хоть и хорошо удерживают тепло, но при этом ограничивают естественный теплообмен.
Ещё одно преимущество — простота интеграции в системы «умный дом». Современные модели совместимы с беспроводными термоголовками, которые можно контролировать через смартфон или голосовые помощники. Это позволяет точно регулировать микроклимат в каждой комнате.

Где лучше всего использовать такие радиаторы

• Панорамные окна и зимние сады: высокие радиаторы компенсируют большие теплопотери остекления.
• Ванные комнаты: компактность и влагостойкое покрытие делают их идеальными для влажных помещений.
• Квартиры-студии: визуальная лёгкость не перегружает открытое пространство.
• Реставрация старых зданий: возможность скрыть трубы позволяет сохранить исторический интерьер.

Как выбрать модель для конкретного помещения

Выбор начинается с расчёта необходимой теплоотдачи. Среднее значение — 100 Вт на 1 м² при стандартной высоте потолков (2,7 м). Для угловых комнат, панорамных окон или плохо утеплённых домов этот показатель увеличивают на 20–30%.
Ориентируйтесь на следующие параметры:

• Высота радиатора: от 600 мм до 2400 мм. Под окно — должен занимать 60–80% ширины проёма.
• Количество трубок: 2–3 для маленьких помещений, 4–6 — для гостиных и офисов.
• Межосевое расстояние подключения: стандарт — 50 мм. Уточняйте у производителя.
• Рабочее давление: не менее 10 бар для центрального отопления, 6 бар — для автономных систем.

Установка и подключение: пошаговая инструкция

Монтаж радиатора с нижним подключением требует точности. Ошибки могут привести к завоздушиванию, шуму или снижению теплоотдачи.

1. Подготовьте место: очистите стену, отметьте точки крепления. Убедитесь, что пол ровный — это важно для правильного уклона при подключении.
2. Установите кронштейны: верхние — в стену (бетон/кирпич), нижние — могут крепиться к полу. Расстояние от пола до низа радиатора — 10–15 см для циркуляции воздуха.
3. Подключите трубы: используйте гибкие подводки с накидными гайками. Обязательно установите балансировочный клапан на обратку и термостатический — на подачу.
4. Монтаж термоголовки: если используется выносной датчик, разместите его на высоте 1,5 м от пола, вдали от прямых солнечных лучей.
5. Опрессовка системы: заполните систему водой медленно, чтобы избежать гидроудара. Проверьте все соединения на утечки.
6. Удаление воздуха: откройте кран Маевского, установленный в верхней части радиатора, пока не пойдёт вода без пузырьков.

Обслуживание и уход: как продлить срок службы

Правильный уход позволяет эксплуатировать радиатор более 15 лет без замены. Раз в год проводите визуальный осмотр на предмет коррозии, протечек и деформаций. Очищайте поверхность от пыли мягкой сухой тканью — влажная уборка допустима, но не используйте абразивные чистящие средства.
В начале и в конце отопительного сезона рекомендуется промывать радиатор, особенно если в системе циркулирует некачественный теплоноситель. Для этого:

• Отключите радиатор от системы.
• Промойте дистиллированной водой под давлением.
• При сильном загрязнении — используйте специальные промывочные составы на основе кислот (с осторожностью!)

Сравнение с другими типами батарей

Как же вертикальные трубчатые радиаторы с нижним подключением выглядят на фоне альтернатив? Рассмотрим основные варианты.

Главное преимущество трубчатых стальных радиаторов — сочетание долговечности, эстетики и совместимости с центральным отоплением. Алюминиевые аналоги быстрее нагреваются, но чувствительны к химическому составу воды. Чугун долговечен, но сложен в монтаже и не поддерживает терморегуляцию.

Экспертное мнение

Современные тенденции в строительстве и дизайне интерьера всё больше смещаются в сторону скрытых систем. «Открытые трубы — это уже прошлый век», — говорит Елена Фролова, архитектор-дизайнер. — «Клиенты хотят, чтобы отопление было эффективным, но невидимым. Вертикальные радиаторы с нижним подключением — идеальное решение для таких задач».
С технической точки зрения, важно понимать: такие радиаторы требуют грамотного проектирования системы. Если вы планируете установить их в квартире с центральным отоплением, необходимо согласовать замену батарей с управляющей компанией. В новых домах с поквартирной разводкой — проблем нет.
Также стоит обратить внимание на бренд. Лидеры рынка — немецкие и итальянские производители: Purmo, Kermi, Zehnder, Arbonia. Они предлагают готовые комплекты с термоголовками, кронштейнами и гарантией до 10 лет. Российские аналоги дешевле, но могут уступать в качестве покрытия и точности сборки.

Вопросы и ответы

Заключение

Трубчатые вертикальные радиаторы с нижним подключением — это синергия технологий, дизайна и комфорта. Они решают сразу несколько задач: эффективно обогревают помещение, вписываются в любой интерьер и позволяют реализовать концепцию скрытых коммуникаций. При правильном выборе и монтаже такой радиатор прослужит более 15 лет без нареканий.

• Выбирайте стальные модели от проверенных брендов с гарантией от 5 лет.
• Обязательно используйте термоголовку с выносным датчиком для точного контроля температуры.
• Учитывайте теплоотдачу при расчёте — не менее 100 Вт на м².
• Монтаж должен выполняться с соблюдением уклонов и герметизации соединений.
• Регулярное обслуживание — залог долгой и бесперебойной работы.
