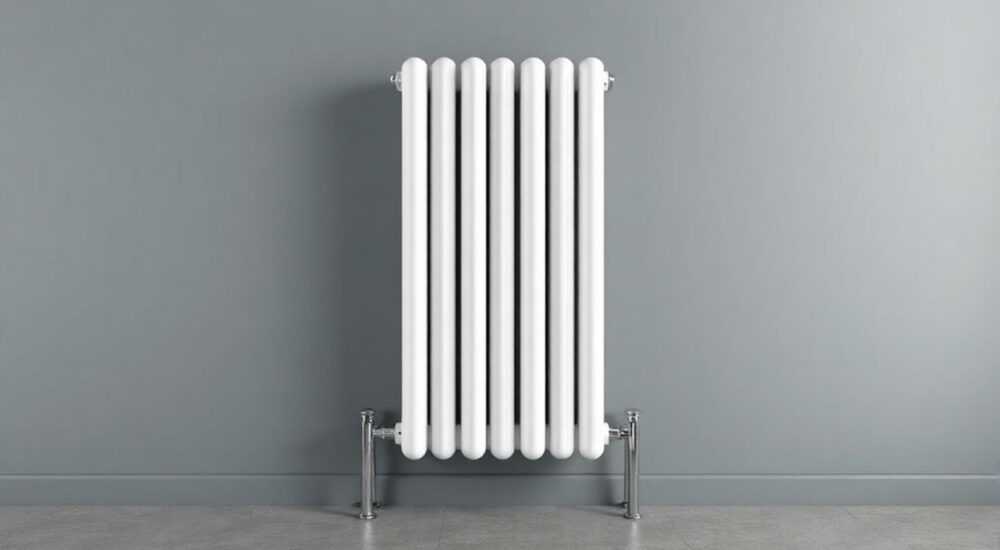

Радиатор трубный вертикальный

Радиатор трубный вертикальный — это эффективное решение для отопления помещений с ограниченной площадью, где горизонтальное пространство под окном занято или недостаточно. Благодаря своей конструкции, такой радиатор устанавливается вдоль стены в вертикальном положении, обеспечивая равномерный прогрев воздуха и эстетичный внешний вид. Он особенно популярен в современных интерьерах, лофтах, квартирах-студиях и помещениях с панорамным остеклением.

Что такое трубчатый радиатор

Трубчатый радиатор — это отопительный прибор, состоящий из нескольких вертикальных стальных трубок, соединённых сверху и снизу коллекторами. По этим трубкам циркулирует теплоноситель — обычно вода из системы центрального или индивидуального отопления. Конструкция обеспечивает высокую теплоотдачу за счёт большой поверхности нагрева и эффективной конвекции.

Основное отличие трубчатых радиаторов от секционных (чугунных или алюминиевых) — цельная сборка. Они не разбираются на секции, а представляют собой единый блок. Это повышает надёжность и снижает риск протечек по соединениям. Вертикальные модели занимают минимальную площадь по горизонтали, что делает их идеальными для установки вдоль глухих стен, в нишах или рядом с дверями.

Материал изготовления — преимущественно сталь. Она обладает хорошей теплопроводностью, устойчива к гидроударам и совместима с большинством теплоносителей. Современные модели покрываются порошковой краской, что предотвращает коррозию и позволяет выбрать нужный цвет под интерьер.

Преимущества и недостатки вертикальных моделей

Вертикальные трубчатые радиаторы набирают популярность благодаря ряду эксплуатационных и эстетических преимуществ. Однако, как и любое техническое решение, они имеют свои ограничения.

• Компактность по горизонтали: ширина может быть всего 60–80 см, при высоте до 2–3 метров. Это позволяет использовать их в узких коридорах, ванных комнатах, возле лестниц.
• Быстрый прогрев помещения: за счёт высокой конвекции тёплый воздух поднимается вверх, создавая эффективную воздушную завесу.
• Дизайн: современные модели выглядят как элемент интерьера — хромированные, белые, чёрные, с декоративными вставками.
• Надёжность: цельная стальная конструкция устойчива к перепадам давления и механическим воздействиям.
• Универсальность подключения: возможны боковое, нижнее и диагональное подключение к системе отопления.

Однако есть и минусы:

• Высота: в помещениях с низкими потолками (менее 2,7 м) радиатор может визуально «давить».
• Ограниченная теплоотдача на единицу длины: по сравнению с широкими горизонтальными моделями, требуется больше высоты для достижения той же мощности.
• Цена: качественные европейские бренды (например, Purmo, Arbonia, Kermi) стоят дороже стандартных радиаторов.
• Вес: заполненный водой радиатор может весить 25–40 кг, что требует прочного крепления к стене.

Как работает радиатор: принцип теплопередачи

Теплоотдача трубчатого радиатора основана на трёх физических процессах: конвекции, излучении и теплопроводности. Понимание этих механизмов помогает правильно выбрать место установки и оценить эффективность работы.

Когда горячая вода поступает в коллектор, она распределяется по вертикальным трубкам. Металл быстро нагревается и передаёт тепло окружающему воздуху. Холодный воздух снизу засасывается, нагревается и поднимается вверх — это и есть конвекция. Чем выше радиатор, тем сильнее конвективный поток.

Одновременно происходит тепловое излучение: нагретая поверхность излучает инфракрасные волны, которые нагревают предметы и людей в комнате. Этот эффект особенно заметен при длительном пребывании рядом с радиатором.

Факторы, влияющие на теплоотдачу

• Температура теплоносителя: стандартная система — 75/65/20°C (подача/обратка/комната). При снижении температуры мощность падает.
• Высота радиатора: чем выше — тем больше площадь теплообмена, но растёт и гидравлическое сопротивление.
• Количество рядов трубок: однорядные — меньше мощность, трёхрядные — выше, но шире.
• Наличие экранов и загромождений: плотные шторы или ниша могут снизить теплоотдачу на 20–30%.

Виды и конструкции: однорядные, двухрядные, трёхрядные

Трубчатые радиаторы классифицируются по количеству рядов трубок, способу подключения и форме. Выбор зависит от условий эксплуатации, дизайна и требуемой мощности.

Также различают радиаторы по способу подключения:

• Боковое (стандартное): подводка слева или справа, подходит для большинства систем.
• Нижнее: используется при скрытой разводке труб под полом, требует специальных переходников.
• Диагональное: вход сверху, выход снизу с противоположной стороны — обеспечивает полное заполнение и минимальные потери тепла.

Формы и нестандартные решения

Производители предлагают не только прямые модели, но и:

• Угловые — для установки в углах комнат;
• Полукруглые — вписываются в арочные проёмы;
• Каскадные — несколько уровней трубок, напоминают водопад;
• С полотенцесушителем — комбинированные модели для ванных.

Как подобрать по площади и мощности

Правильный расчёт мощности — ключ к комфорту и экономии. Недостаточная теплоотдача приведёт к холоду, избыточная — к перегреву и перерасходу энергии.

Стандартная формула: 100 Вт на 1 м² площади при высоте потолков до 2,7 м. Например, для комнаты 15 м² требуется радиатор мощностью около 1500 Вт. Но это базовый расчёт — реальные условия могут изменить цифру.

Корректирующие коэффициенты

• +20% для угловых комнат;
• +15% для помещений с большими окнами или балконной дверью;
• +10% если радиатор будет в нише или за экраном;
• –10% для хорошо утеплённых домов с энергосберегающими окнами.

Представьте: вы живёте в панельном доме, угловая комната 18 м², одно окно выходит на север. Базовая мощность — 1800 Вт. Умножаем на 1,2 (угловая) и на 1,15 (холодное окно) = 2484 Вт. Вам нужен трёхрядный радиатор высотой около 2,2 метра.

Установка и монтаж: нюансы и ошибки

Монтаж вертикального трубчатого радиатора требует точности. Ошибки могут привести к плохой циркуляции, шуму, протечкам или неравномерному нагреву.

Пошаговая инструкция

1. Определите место установки: ровная стена, доступ к трубам, соблюдение отступов.
2. Разметьте точки крепления кронштейнов — обычно два верхних и два нижних.
3. Закрепите кронштейны на дюбелях, проверьте уровень.
4. Подключите подводящие трубы, используя американки для удобства демонтажа.
5. Установите радиатор на кронштейны, подключите через переходники.
6. Установите кран Маевского для удаления воздуха.
7. Проверьте герметичность, запустите систему, удалите воздушные пробки.

Типичные ошибки

• Неправильная разметка: перекос приводит к неравномерному заполнению и шуму.
• Слабое крепление: особенно важно для тяжёлых моделей — используйте анкерные болты в капитальных стенах.
• Отсутствие воздухоотводчика: воздух скапливается в верхнем коллекторе, снижая теплоотдачу.
• Подключение «обратной» подводки: если перепутать подачу и обратку, эффективность падает на 10–15%.

Обслуживание и уход за радиатором

Трубчатые радиаторы практически не требуют обслуживания, но регулярный уход продлевает срок службы и сохраняет эффективность.

Раз в год, перед отопительным сезоном, рекомендуется:

• Проверить крепление и состояние кронштейнов.
• Очистить поверхность от пыли и грязи мягкой тканью или пылесосом.
• Удалить воздушные пробки через кран Маевского.
• Проверить соединения на предмет протечек.

Если радиатор установлен в ванной, избегайте абразивных чистящих средств — они царапают покрытие и ускоряют коррозию. Достаточно влажной тряпки и мягкого моющего средства.

При длительном простое системы (например, в летнем доме) лучше слить воду, чтобы предотвратить внутреннюю коррозию. Современные стальные радиаторы устойчивы к этому, но при наличии агрессивного теплоносителя риск остаётся.

Когда нужна промывка?

• Если радиатор нагревается неравномерно — возможно, засорение.
• Если слышны шумы при циркуляции — могут быть отложения.
• После ремонта в системе — всегда промывайте.

Промывку лучше доверить специалистам — используются химические составы или гидропневматические методы.

Экспертное мнение

Сергей отмечает, что важна совместимость с системой: в домах с центральным отоплением нужно выбирать радиаторы с рабочим давлением не менее 10 бар. Для автономных систем достаточно 6 бар. Также он советует обращать внимание на гарантию — у надёжных брендов она составляет 10–15 лет.

Вопросы и ответы

Заключение

Вертикальный трубчатый радиатор — это современное, эффективное и стильное решение для отопления. Он сочетает высокую теплоотдачу, надёжность и адаптивность к современным интерьерам. При правильном подборе по мощности, конструкции и условиям эксплуатации он становится не просто источником тепла, а элементом комфорта.

• Вертикальные радиаторы экономят горизонтальное пространство и подходят для нестандартных планировок.
• Мощность подбирается не только по площади, но и с учётом типа комнаты, окон и утепления.
• Стальные трубчатые модели надёжны, но требуют правильного монтажа и крепления.
• Регулярный уход и использование термостатов увеличивают срок службы и экономят энергию.
• Лучшие результаты достигаются при комплексном подходе: расчёт + качество + дизайн.
