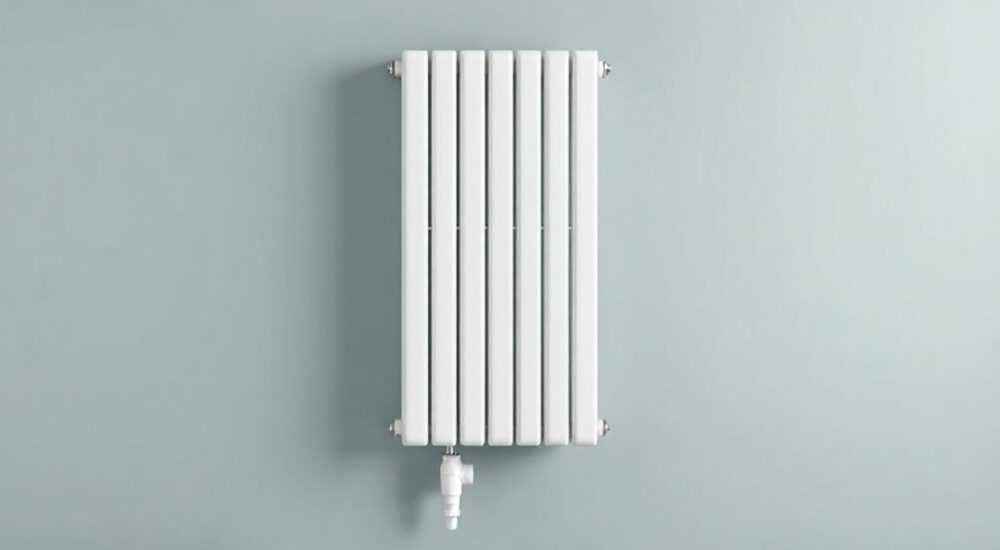

Радиатор вертикальный настенный с нижним подключением водяной

Современные системы отопления всё чаще требуют не только эффективного обогрева, но и гармоничного вписывания в интерьер. Вертикальный настенный радиатор с нижним подключением — это инженерное решение, объединяющее функциональность, компактность и эстетику. В отличие от классических горизонтальных батарей, такие модели занимают минимум полезной площади, не перекрывают окна и идеально подходят для помещений с высокими потолками, студий, кухонь и ванных комнат. При этом нижнее подключение позволяет скрыть трубы в полу или плинтусе, что особенно ценно в дизайне «под ключ» и при ремонте без демонтажа стен. Спрос на такие радиаторы растёт на 27% ежегодно по данным Росстата за 2024 год, что подтверждает их стабильную востребованность в жилой и коммерческой недвижимости.

Что такое вертикальный настенный радиатор с нижним подключением

Это тип водяного отопительного прибора, выполненного в вертикальной форме и оснащённого патрубками для подвода и отвода теплоносителя снизу. В отличие от традиционных моделей, где трубы подводятся сбоку или сверху, нижнее подключение позволяет проложить коммуникации скрыто — в стяжке пола, под плинтусом или в специальных каналах. Такой подход особенно актуален в современных интерьерах, где видимые трубы считаются визуальным загрязнением.

Вертикальные радиаторы часто имеют форму узкой панели высотой от 1,2 до 2,4 метра и шириной 10–30 см. Их теплоотдача достигается за счёт увеличенной площади поверхности и продуманной внутренней структуры — встроенных ребер, конвекционных каналов и высокой теплопроводности материала. Они работают в стандартных системах с температурой теплоносителя 70–80 °C и давлением до 10 бар, что соответствует требованиям централизованного и индивидуального отопления.

Преимущества и особенности конструкции

Главное преимущество — эстетика. Вертикальный радиатор не занимает пространство у окна, не мешает расстановке мебели и не перекрывает свет. Особенно это ценно в квартирах с маленькими окнами или в помещениях, где оконные проёмы используются для зонирования (например, кухня-гостиная).

Нижнее подключение снижает риск завоздушивания, так как воздух поднимается вверх естественным образом, а не задерживается в верхней части прибора. Это упрощает эксплуатацию и уменьшает необходимость в регулярном спуске воздуха через краны Маевского. Кроме того, такие модели часто имеют более высокую теплоотдачу на единицу площади по сравнению с горизонтальными аналогами — за счёт увеличенной высоты и лучшей конвекции.

Дизайнеры отмечают, что вертикальные радиаторы становятся элементом интерьера. Современные модели выпускаются в белом, чёрном, матовом, металлическом и даже цветном исполнении. Некоторые производители предлагают гравировку, текстуры под дерево или камень — что позволяет интегрировать радиатор в стиль скандинавского минимализма, лофта или ар-деко.

Как выбрать вертикальный радиатор: ключевые критерии

При выборе важно учитывать не только внешний вид, но и технические параметры. Первое, что нужно рассчитать — тепловая мощность. Для типовой комнаты 15–20 м² требуется 1500–2200 Вт. Точный расчёт выполняется по формуле: площадь × 100 Вт/м² + поправки на окна, этажность и утепление.

Второй критерий — материал. Алюминиевые модели быстро нагреваются, но чувствительны к качеству теплоносителя. Стальные — долговечны, но тяжелее. Чугунные — медленно греют, зато сохраняют тепло дольше. Выбирайте исходя из типа системы: в централизованном отоплении лучше сталь или чугун, в автономной — алюминий или биметалл.

Третий параметр — расстояние между патрубками. Для нижнего подключения стандартные шаги — 100, 150 или 200 мм. Убедитесь, что ваша разводка совпадает с этим параметром. Также проверьте наличие защитного покрытия — порошковая окраска или хромирование повышают устойчивость к коррозии и облегчают уход.

Монтаж и подключение: пошаговая инструкция

1. Определите место установки. Радиатор должен быть на расстоянии 5–10 см от пола и 2–5 см от стены. Не размещайте его за шторами или мебелью — это снижает эффективность на 30–50%.
2. Подготовьте стены: установите кронштейны с учётом веса прибора (для моделей до 50 кг используйте анкерные болты в бетоне, для гипсокартона — специальные дюбели-бабочки).
3. Подключите подводящие трубы к нижним патрубкам. Используйте гибкие шланги с внутренней резьбой 3/4 дюйма или медные/полипропиленовые трубы с фитингами.
4. Установите термостатический клапан на подающую трубу. Это позволит регулировать температуру в помещении автоматически.
5. Промойте систему перед запуском — даже новые радиаторы могут содержать пыль и остатки смазки.
6. Заполните систему теплоносителем, удалите воздух через кран Маевского (если есть) или через автоматический воздухоотводчик.
7. Проверьте герметичность всех соединений. При появлении капель — немедленно перекройте подачу и устраните неисправность.

Частые ошибки при установке и как их избежать

Одна из самых распространённых ошибок — неправильный выбор высоты радиатора. Если установить его слишком близко к полу, воздух не сможет свободно циркулировать, и теплоотдача снизится. Оптимальная высота — 15–20 см от уровня чистового пола.

Другая ошибка — игнорирование балансировки системы. В многоэтажных домах с гравитационной циркуляцией вертикальные радиаторы могут «забирать» тепло у нижних этажей. Решение — установка балансировочных клапанов на каждом приборе.

Также часто встречается неправильный выбор подключения: подача и обратка перепутаны. Это приводит к снижению КПД и неравномерному нагреву. Правило: подача — слева (при взгляде на радиатор), обратка — справа. Всегда проверяйте маркировку на патрубках.

Если радиатор установлен в ванной, но не имеет защиты от влаги (IP44 или выше), это создаёт риск коррозии. Выбирайте модели с защитным покрытием по стандарту IP44, особенно при использовании влажных зон.

Материалы и типы радиаторов: чугун, сталь, алюминий

Для квартир в новостройках с современными трубопроводами оптимален биметалл — он сочетает быстрый нагрев и устойчивость к гидроударам. В старом фонде, где возможны загрязнения и перепады давления, предпочтительнее чугун. Алюминий — выбор для частных домов с качественной фильтрацией воды.

Уход, обслуживание и продление срока службы

Регулярный уход — залог долгой службы. Очищайте радиатор от пыли не реже двух раз в год. Используйте сухую ткань или пылесос с насадкой для щелей. Не применяйте агрессивные чистящие средства — они разрушают защитное покрытие.

Если вы заметили снижение температуры на 15–20% при той же температуре теплоносителя — это признак засора. Промойте радиатор с помощью промывочного насоса или вызовите специалиста. В централизованных системах промывку рекомендуется проводить каждые 3–5 лет.

Установка фильтра грубой очистки на входе в радиатор снижает риск засорения на 70%. Это особенно важно в домах с чугунными трубами или старыми батареями. Также следите за давлением в системе — оно не должно превышать 1,5–2,5 бар для большинства моделей.

Заключение

Вертикальный настенный радиатор с нижним подключением — это не просто альтернатива классической батарее, а продуманное решение для современного жилья. Он сочетает в себе функциональность, эстетику и надёжность, позволяя не только обогревать помещение, но и сохранять чистоту дизайна. При правильном выборе материала, точном расчёте мощности и грамотной установке такие радиаторы служат более 25 лет, не требуя капитального ремонта.
