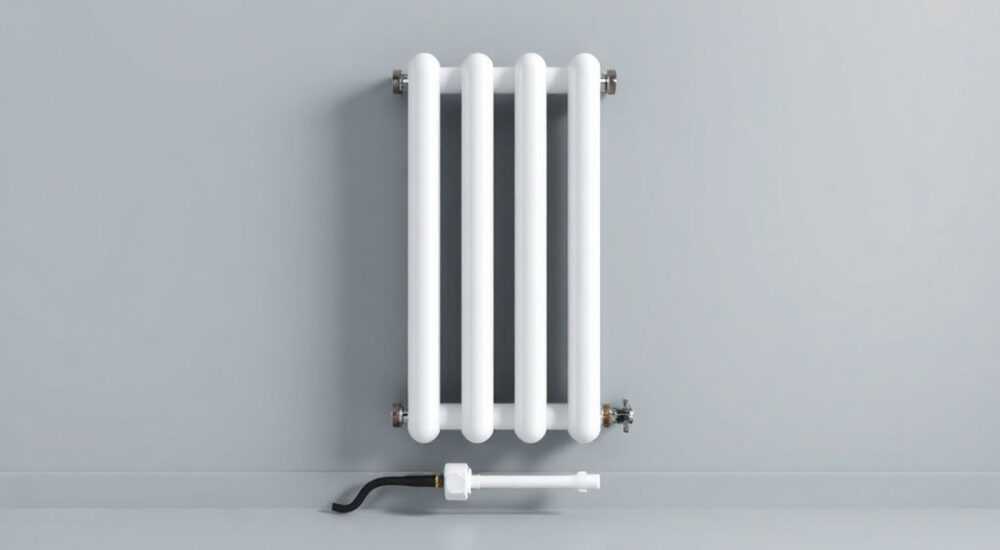

Радиаторы отопления трубчатые вертикальные с нижним подключением

В частных домах и современных квартирах всё чаще выбирают стильные и эффективные системы отопления, в которых важную роль играют радиаторы. Среди разнообразия моделей особое внимание заслуживают трубчатые вертикальные радиаторы с нижним подключением — решение, сочетающее эстетику, высокую теплоотдачу и гибкость монтажа. Эти приборы не только экономят пространство и скрывают коммуникации, но и позволяют реализовать сложные дизайнерские концепции без потери теплотехнической эффективности.

Что такое трубчатые радиаторы: принцип работы и конструкция

Трубчатые радиаторы — это отопительные приборы, состоящие из нескольких вертикальных или горизонтальных стальных труб, соединённых между собой коллекторами. В вертикальных моделях трубы располагаются строго сверху вниз, что формирует компактный, узкий профиль. Такая конструкция обеспечивает большую площадь теплообмена при минимальном фронтальном размере. Теплоноситель циркулирует по трубам, отдавая тепло в помещение за счёт конвекции и излучения.

Основной элемент — стальные трубы круглого или овального сечения. Они свариваются с коллекторами методом лазерной или контактной сварки, что гарантирует герметичность и долговечность. Современные модели покрываются порошковой краской, устойчивой к коррозии и механическим повреждениям. Цветовая гамма позволяет подобрать радиатор под любой интерьер — от классического белого до чёрного, серого, бронзы и даже под дерево.

В отличие от панельных или секционных радиаторов, трубчатые обладают более высокой инерционностью — они дольше нагреваются, но и дольше сохраняют тепло после отключения системы. Это особенно важно в условиях переменного режима отопления или при использовании тепловых насосов и низкотемпературных контуров.

Конструкционные особенности

Устройство трубчатого радиатора включает:

• верхний и нижний коллекторы — распределяют теплоноситель по трубам;
• вертикальные трубы — основной элемент теплоотдачи;
• нижнее подключение — встроенные патрубки или муфты для подвода трубопроводов снизу;
• воздухоотводчик (кран Маевского) — устанавливается в верхнем коллекторе для удаления воздуха;
• заглушки и декоративные накладки — завершают внешний вид.

Нижнее подключение предполагает, что подводящий и обратный трубопроводы подходят к радиатору снизу, обычно с одной стороны. Это позволяет скрыть трубы в полу или стене, что критично для дизайнерских решений с «чистыми» стенами и напольным покрытием без выступающих элементов.

Преимущества вертикальных радиаторов с нижним подключением

Одно из главных достоинств таких радиаторов — их способность сочетать технические и эстетические качества. Вертикальная ориентация идеально подходит для узких помещений, где нет места для широких горизонтальных моделей. Особенно актуально это для ванных комнат, лестничных пролётов, узких коридоров и помещений с панорамным остеклением.

Дизайн — ключевой фактор. Многие современные интерьеры выдержаны в минималистичном или хай-тек стиле, где любые выступающие трубы нарушают визуальную целостность. Нижнее подключение позволяет спрятать все коммуникации под пол или в штробы, оставив на виду только изящный металлический профиль. Радиатор становится частью интерьера, а не инженерным элементом.

Теплотехнические преимущества также значимы:

• равномерный прогрев помещения за счёт естественной конвекции — тёплый воздух поднимается вдоль труб, создавая стабильный воздушный поток;
• высокая теплоотдача при небольшой площади занимаемой поверхности;
• совместимость с системами «тёплый пол» и погодозависимыми котлами;
• возможность точной регулировки температуры через термоголовки.

Как работает нижнее подключение: особенности и требования

Нижнее подключение — это не просто способ подвести трубы, а технологическое решение, требующее учёта гидравлики и конструкции самого радиатора. В стандартных радиаторах с боковым подключением теплоноситель поступает в верхний коллектор, затем опускается по трубам. При нижнем подключении вода подаётся в нижний коллектор, и её движение внутри прибора организуется особым образом.

Чтобы избежать образования воздушных пробок и неравномерного прогрева, в таких радиаторах используются внутренние перегородки или специальные распределительные устройства. Например, в моделях некоторых брендов установлены термостатические вставки, которые направляют поток в нужную часть радиатора. Это особенно важно при работе с термоголовками.

Для эффективной работы требуется:

• правильный уклон трубопровода (если используется гравитационная система);
• наличие воздухоотводчика в верхней части радиатора;
• использование балансировочных клапанов при групповом подключении;
• герметичная система с контролем давления.

Схемы подключения

Существует несколько типовых схем:

1. Прямое нижнее подключение — подача и обратка подходят с одной стороны. Просто в монтаже, но может снижать КПД на 10–15% без терморегулятора.
2. Перекрёстное подключение — подача снизу с одной стороны, обратка — снизу с противоположной. Обеспечивает равномерный прогрев, но требует более сложной разводки.
3. С термостатическим клапаном — позволяет автоматически регулировать температуру в зависимости от показаний датчика.

Виды, материалы и ведущие производители

На российском рынке представлены радиаторы из различных материалов, но для трубчатых вертикальных моделей с нижним подключением основным материалом остаётся сталь. Алюминий и биметалл встречаются реже — из-за сложности изготовления длинных вертикальных профилей.

Лидеры рынка предлагают модели с нижним подключением как в базовой комплектации, так и с дополнительными опциями: встроенными термостатами, защитными экранами, возможностью подключения полотенцесушителя.

Популярные бренды и их особенности

• Purmo Vertical — финский бренд, известный своей надёжностью и лаконичным дизайном. Модели с нижним подключением совместимы с большинством термоголовок Danfoss и Oventrop.
• Rifar Monolith — российско-итальянский продукт, адаптированный к условиям ЦО. Выдерживает давление до 100 атм, подходит для многоэтажек.
• Zehnder Charleston — премиум-сегмент, стальные радиаторы с порошковым покрытием и возможностью заказа индивидуальных размеров.

Выбирая бренд, обращайте внимание на гарантию (от 5 до 25 лет), наличие сервисных центров и совместимость с вашей системой отопления.

Как выбрать радиатор: критерии подбора по параметрам

Подбор начинается с расчёта необходимой теплоотдачи. На каждый 1 м² площади помещения с потолками до 3 м требуется 100 Вт тепла. Для угловой комнаты или с большими окнами — 120–130 Вт. Например, для ванной 6 м² нужно около 720 Вт.

Затем определяют:

• высоту радиатора — должна соответствовать месту установки (между полом и подоконником);
• глубину — чем уже проём, тем меньше рядов можно использовать;
• тип подключения — боковое, нижнее, универсальное;
• рабочее давление — для ЦО — от 10 атм, для автономных систем — 6–8 атм достаточно.

Чек-лист для покупки

Перед покупкой проверьте:

1. Совпадает ли давление в системе с допустимым для радиатора?
2. Есть ли в комплекте заглушки, кран Маевского и крепления?
3. Поддерживает ли модель нижнее подключение без потерь мощности?
4. Можно ли установить термоголовку?
5. Подходит ли цвет и форма под интерьер?

Монтаж и пусконаладка: пошаговая инструкция

Установка требует внимания к деталям. Даже самый качественный радиатор не будет эффективно работать при неправильном монтаже.

1. Подготовка места: очистите участок, проверьте ровность стены, отметьте точки крепления.
2. Установка кронштейнов: закрепите на стене с помощью дюбелей. Для тяжёлых моделей используйте усиленные крепления.
3. Подключение труб: подведите трубы с соблюдением уклона (2–3 мм на метр) в сторону котла.
4. Монтаж радиатора: повесьте на кронштейны, подключите патрубки через американки.
5. Опрессовка: заполните систему водой, проверьте на утечки.
6. Воздушение: откройте кран Маевского, дождитесь выхода воздуха.
7. Настройка термоголовки: установите желаемую температуру.

Распространённые ошибки при установке и эксплуатации

Даже опытные мастера допускают просчёты. Самые частые:

• Отсутствие воздухоотводчика — приводит к шуму, холодным верхним секциям.
• Неправильная ориентация подключения — подача и обратка перепутаны, снижается КПД.
• Использование некачественных уплотнителей — паронитовые прокладки со временем деформируются.
• Отсутствие балансировки — в системе из нескольких радиаторов дальние приборы греют хуже.

Также распространена ошибка — выбор радиатора только по внешнему виду без расчёта теплоотдачи. Это приводит к недогреву или перерасходу энергии.

Экспертное мнение

Он отмечает, что в новых домах с закрытыми системами отопления такие радиаторы работают особенно эффективно. Главное — использовать качественные комплектующие и не экономить на арматуре.

Вопросы и ответы

Заключение

Трубчатые вертикальные радиаторы с нижним подключением — это современное решение, которое объединяет инженерную точность и дизайнерскую элегантность. Они идеально подходят для новых домов, реноваций и проектов с повышенными требованиями к интерьеру. Благодаря компактности, высокой теплоотдаче и возможности скрыть коммуникации, они становятся стандартом в современном жилищном строительстве.

• Вертикальные трубчатые радиаторы экономят пространство и улучшают внешний вид интерьера.
• Нижнее подключение требует грамотного монтажа, но позволяет полностью скрыть трубы.
• Выбор должен основываться на расчёте теплоотдачи, материале и совместимости с системой.
• Качественная арматура и терморегуляция значительно повышают эффективность.
• Правильный монтаж и пусконаладка — залог долгой и бесперебойной работы.
