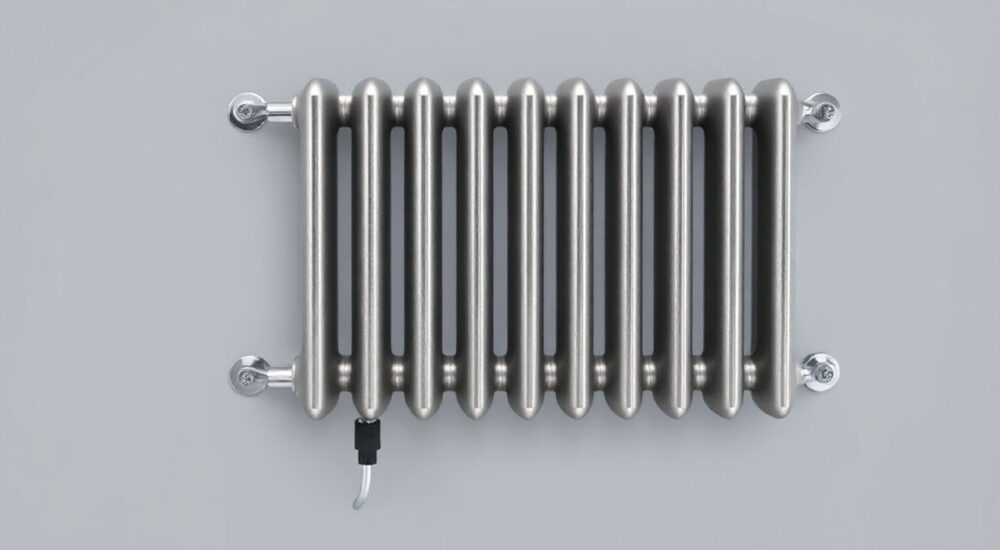

Радиаторы секционные биметаллические с нижним подключением

Радиаторы секционные биметаллические с нижним подключением — это современное решение для отопления жилых и коммерческих помещений, сочетающее высокую теплоотдачу, эстетичный внешний вид и удобство монтажа. Они идеально подходят для современных интерьеров, где важна скрытая инженерная инфраструктура, а также для случаев, когда трубы проложены в полу или под плинтусом. Благодаря комбинации стального внутреннего сердечника и алюминиевого корпуса, такие радиаторы устойчивы к гидроударам, коррозии и перепадам давления, сохраняя эффективность даже в централизованных системах с нестабильными параметрами.

Что такое биметаллический радиатор с нижним подключением

Биметаллический радиатор — это конструкция, состоящая из двух металлов: стальной или медной трубы внутри, обеспечивающей прочность и устойчивость к коррозии, и алюминиевого корпуса снаружи, отвечающего за высокую теплоотдачу. В отличие от классических моделей с боковым подключением, радиаторы с нижним подключением имеют входные и выходные патрубки снизу — в одной или двух секциях, расположенных на нижнем коллекторе. Такая схема позволяет скрыть трубы в полу, под плинтусом или в нише, что особенно важно в современных интерьерах с минимализмом и скрытым инжинирингом.

Технология нижнего подключения активно развивается благодаря росту спроса на «чистые» дизайнерские решения. В многоквартирных домах с реконструкцией систем отопления и в новых жилых комплексах с напольным отоплением такие радиаторы становятся стандартом. Их можно интегрировать в любую систему — от централизованной до автономной с твердотопливным или газовым котлом. При этом они сохраняют все преимущества биметалла: высокую теплоёмкость, быстрый прогрев и устойчивость к качеству теплоносителя.

Преимущества и недостатки

Основное преимущество биметаллических радиаторов с нижним подключением — эстетика и гибкость монтажа. Трубы не нарушают визуальную целостность интерьера, а радиатор выглядит как единый элемент декора. Кроме того, такая схема подключения позволяет легко заменить радиатор без демонтажа всей системы — достаточно отключить два патрубка снизу. Это особенно ценно при ремонте или замене в многоквартирных домах.

Теплоотдача у таких моделей не уступает боковым аналогам. Благодаря алюминиевой оболочке, которая равномерно распределяет тепло, радиатор прогревается быстро и держит температуру стабильно. Стальной сердечник обеспечивает надёжность при давлении до 40 бар и устойчивость к гидроударам — критично для старых систем централизованного отопления. Также биметалл не подвержен внутренней коррозии, как чугун или сталь, и не требует специального ухода.

Однако есть и минусы. Во-первых, стоимость таких радиаторов выше, чем у обычных стальных или алюминиевых. Во-вторых, при неправильном монтаже возможны «воздушные пробки» — особенно если система не оснащена автоматическими воздухоотводчиками. В-третьих, не все модели подходят для систем с низкой температурой теплоносителя (например, в теплых полах), так как нижнее подключение требует определённой разницы температур для эффективной конвекции.

Как устроен и работает радиатор с нижним подключением

Внутренняя структура такого радиатора состоит из двух ключевых элементов: стального сердечника с каналами для теплоносителя и алюминиевого корпуса с оребрением. Теплоноситель поступает через нижний патрубок, проходит по вертикальной стальной трубе, поднимается к верхнему коллектору, затем распределяется по всем секциям и возвращается через противоположный нижний патрубок. Такая схема называется «петлевой» или «змейкой», и она обеспечивает равномерный прогрев всей поверхности.

Особенность нижнего подключения — необходимость правильного направления потока. Теплоноситель должен двигаться снизу вверх, иначе эффективность упадёт на 15–20%. Именно поэтому в качественных моделях предусмотрены внутренние перегородки и направляющие, которые «вытягивают» воду через все секции, не позволяя ей «коротким путём» уйти обратно. Некоторые производители, такие как Rifar, Sira и Global, используют технологию «двухканального потока» — когда один канал подаёт, а второй — возвращает теплоноситель, создавая турбулентность для лучшего теплообмена.

Как выбрать правильную модель

При выборе радиатора с нижним подключением важно учитывать не только дизайн, но и технические параметры. Первое — это количество секций. Оно рассчитывается исходя из площади помещения и теплопотерь. Как правило, на 10 м² требуется 1 кВт мощности, но в панельных домах с высокими потолками или плохо утеплёнными стенами — до 1,3 кВт. Используйте онлайн-калькуляторы производителей или проконсультируйтесь с инженером.

Второе — тип соединения. Различают два вида нижнего подключения: одностороннее (один вход, один выход на одной стороне) и двухстороннее (вход и выход на противоположных сторонах). Двухстороннее предпочтительнее для длинных радиаторов (более 1,5 м), так как обеспечивает равномерный прогрев. Одностороннее — подходит для компактных моделей и экономит место при монтаже.

Третье — материал и толщина стенок. Убедитесь, что внутренний сердечник выполнен из стали 316L или 304 — это устойчивые к хлору и щелочам сплавы. Алюминий должен быть высокопрочным, с толщиной стенок не менее 1,8 мм. Проверяйте наличие сертификатов ISO 9001 и ГОСТ 31311-2014.

Четвёртое — производитель. Лидеры рынка: Rifar (Россия), Sira (Италия), Global (Украина), Ferroli (Италия). Избегайте неизвестных брендов с «непонятными» характеристиками — особенно на маркетплейсах.

Монтаж и подключение: пошаговая инструкция

1. Подготовьте инструменты: ключи, уровень, дрель, герметик, воздухоотводчик, термостатический клапан.
2. Отключите подачу теплоносителя и слейте воду из системы.
3. Установите кронштейны на стену, строго по уровню — отклонение не более 2 мм на 1 м.
4. Подключите радиатор к трубам через шаровые краны и переходники с резьбой G ½” или G ¾”.
5. Обязательно установите автоматический воздухоотводчик на верхней части радиатора — это предотвратит образование пробок.
6. Проверьте герметичность всех соединений — подайте воду и оставьте под давлением на 30 минут.
7. Запустите систему, медленно открывая краны, чтобы избежать гидроудара.
8. Прокачайте радиатор: откройте воздухоотводчик до появления воды — это удалит остатки воздуха.

Частые ошибки при установке и как их избежать

Первая ошибка — неправильное направление потока. Если подключить подачу снизу, а обратку сверху, радиатор не будет работать эффективно. Всегда следуйте схеме на упаковке — стрелки указывают направление движения теплоносителя.

Вторая — отсутствие воздухоотводчика. Воздушные пробки — главная причина «холодных» радиаторов. Даже в идеально спроектированной системе воздух скапливается в верхней части. Автоматический воздухоотводчик решает эту проблему без участия человека.

Третья — использование неподходящих труб. Пластиковые трубы (PPR) при температуре выше 80 °C теряют прочность. Лучше использовать металлопластик или медные трубы с термостойкой изоляцией.

Четвёртая — монтаж без расчёта. Многие покупают радиатор «на глаз» по размеру окна. Но если он слишком мал — помещение не прогреется. Рассчитывайте мощность по формуле: площадь × 1,2 (для средней полосы России) ÷ мощность одной секции.

Пятая — игнорирование термостатов. Установка термостатического клапана позволяет сэкономить до 25% энергии и поддерживать комфортную температуру без постоянного вмешательства.

Экспертное мнение

Вопросы и ответы

Заключение

Радиаторы секционные биметаллические с нижним подключением — это не просто модный тренд, а продуманное техническое решение для современного отопления. Они сочетают в себе надёжность стали, эффективность алюминия и эстетику скрытого монтажа. При правильном выборе, монтаже и эксплуатации такие радиаторы служат десятилетиями, обеспечивая комфорт и экономию энергии.

Особенно они выгодны в новых домах, квартирах с дизайнерскими интерьерами и в зданиях с реконструированными инженерными сетями. Главное — не экономить на комплектующих: воздухоотводчики, термоклапаны и герметики — это не «допы», а обязательные элементы. Не забывайте рассчитывать мощность по фактическим теплопотерям, а не по площади окна. И всегда доверяйте проверенным брендам — они не только дают гарантию, но и обеспечивают техподдержку.

• Биметаллические радиаторы с нижним подключением — идеальны для скрытой инженерной разводки.
• Обязательно устанавливайте автоматический воздухоотводчик — это предотвращает 90% проблем с холодными секциями.
• Выбирайте модели с давлением ≥ 35 бар и гарантией от 15 лет — это гарантия качества.
• Монтаж требует точного расчёта мощности и соблюдения направления потока теплоносителя.
• Не используйте дешёвые аналоги — они быстро выходят из строя из-за коррозии и плохой сборки.
