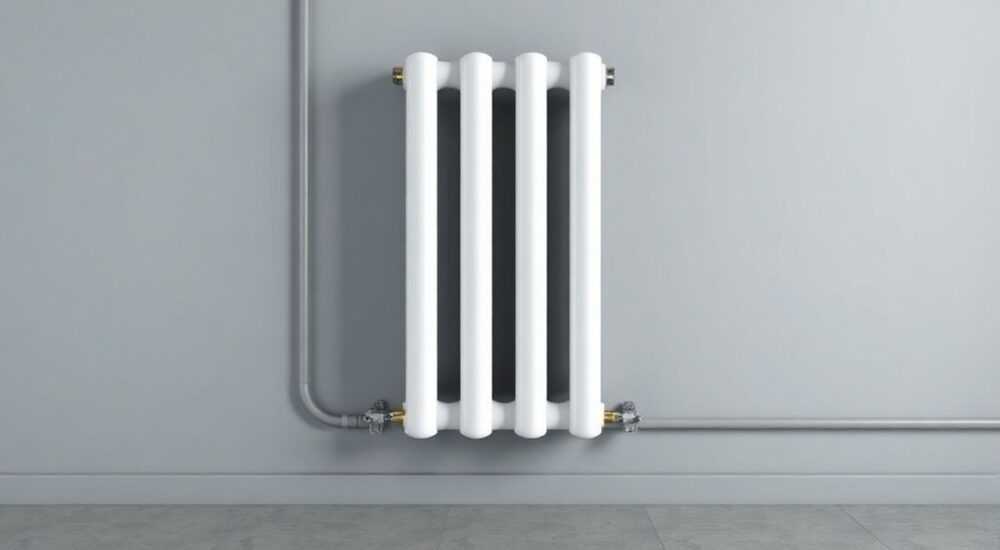

Радиаторы вертикальные для отопления с нижней разводкой

Вертикальные радиаторы отопления с нижней подводкой — это современное решение для эффективного и эстетичного обогрева помещений, особенно в условиях ограниченного пространства и дизайнерских требований. Они идеально подходят для систем с нижней разводкой труб, где магистрали проложены по полу или в стяжке, что характерно для большинства новых жилых и коммерческих зданий. Такие батареи сочетают высокую теплоотдачу, компактность и возможность интеграции в интерьер без потери функциональности.

Особенности вертикальных радиаторов с нижним подключением

Вертикальные радиаторы отличаются от классических горизонтальных формой и способом циркуляции теплоносителя. Их основная особенность — высота значительно превышает ширину, что позволяет эффективно использовать свободное пространство у стен, особенно в узких коридорах, ванных комнатах или за стеклянными перегородками. Благодаря вертикальному расположению тёплый воздух поднимается быстрее, создавая естественную конвекцию и равномерный прогрев помещения.

Нижнее подключение предполагает, что подводящий и обратный трубопроводы подходят к радиатору снизу, обычно с одной стороны. Это соответствует современной схеме разводки — коллекторной или попутной, когда трубы скрыты в полу. Такой подход не только улучшает внешний вид интерьера, но и снижает риск протечек, так как соединения находятся в доступной зоне, а сама трасса минимальна.

Для систем с нижней разводкой важно, чтобы радиатор был адаптирован к этому типу подключения. Не все модели могут обеспечить полноценную циркуляцию при нижнем подключении без дополнительных устройств. В некоторых случаях требуется установка термостатического клапана с предустановкой или использование специальных распределительных узлов.

Преимущества перед традиционными моделями

• Эстетика: трубы скрыты, дизайн радиатора становится частью интерьера. Многие модели выглядят как произведения искусства.
• Компактность: занимает меньше места по ширине, что критично для малогабаритных квартир.
• Высокая теплоотдача: длинный вертикальный путь теплоносителя обеспечивает интенсивный нагрев воздуха.
• Удобство монтажа: подключение снизу упрощает работу при скрытой прокладке труб.
• Гибкость дизайна: доступны различные цвета, текстуры и формы — от минимализма до ретро.

Типы вертикальных радиаторов: из каких материалов выбрать?

Выбор материала радиатора напрямую влияет на его эффективность, долговечность и стоимость. На рынке представлены три основных типа: стальные, алюминиевые и биметаллические. Каждый имеет свои сильные и слабые стороны, особенно в контексте нижнего подключения и систем с низким давлением.

Стальные радиаторы

Наиболее популярны для нижнего подключения. Производятся в виде цельных панелей или трубчатых конструкций. Отличаются хорошей теплоёмкостью, плавным нагревом и охлаждением. Хорошо работают в системах с переменной температурой — например, в домах с тепловыми насосами или газовыми котлами с модуляцией.

Алюминиевые радиаторы

Легкие, быстро нагреваются и имеют высокую теплоотдачу. Однако чувствительны к качеству теплоносителя: при наличии кислорода или высокого pH могут подвергаться коррозии. Рекомендуются только для закрытых систем с антикоррозийной защитой. Для нижней разводки подходят, но требуют установки термостатических головок для регулирования потока.

Биметаллические радиаторы

Сочетают стальной внутренний сердечник и алюминиевый корпус. Выдерживают высокое давление и подходят как для централизованного, так и для автономного отопления. Дороже других, но долговечнее. Идеальны для многоэтажек с нижней разводкой, где возможны гидроудары.

Как правильно выбрать радиатор для системы с нижней разводкой?

Выбор начинается с анализа параметров вашей системы отопления. Нужно учитывать давление, температуру теплоносителя, тип котла и химический состав воды. Только после этого можно переходить к расчёту мощности и подбору модели.

Шаг 1: Расчёт необходимой мощности

Мощность радиатора измеряется в ваттах (Вт). Ориентировочно на 1 м² площади при стандартной высоте потолков (2.7 м) требуется 100 Вт. Например, для комнаты 18 м² нужно 1800 Вт. Но это базовая цифра — уточняйте с учётом:

• теплопотерь через окна и стены;
• наличия утепления;
• климатической зоны;
• количества наружных стен.

Для точного расчёта используйте формулу:
Q = S × 100 × k1 × k2 × k3,
где Q — мощность, S — площадь, k1..k3 — коэффициенты (например, k1=1.2 для угловой комнаты).

Шаг 2: Проверка совместимости с нижней разводкой

Не все радиаторы поддерживают нижнее подключение «из коробки». Уточните у производителя:

1. Есть ли у модели нижние патрубки диаметром ½” или ¾”?
2. Предусмотрена ли система удаления воздуха?
3. Рекомендуется ли установка термостатического клапана?
4. Есть ли ограничения по длине или высоте?

Шаг 3: Подбор дизайна и размеров

Вертикальные радиаторы бывают от 40 см до 3 метров в высоту. Ширина — от 40 до 120 см. Выбирайте модель, которая:

• не перекрывает оконный проём более чем на 70%;
• соответствует стилю интерьера;
• имеет доступные точки подключения (обычно с левой или правой стороны).

Монтаж и подключение: ключевые правила и этапы

Установка вертикального радиатора с нижним подключением требует точности. Ошибки могут привести к плохой циркуляции, шуму или протечкам.

Подготовка к монтажу

• Отключите систему отопления и слейте воду.
• Определите точки подключения — они должны совпадать с разводкой в полу.
• Проверьте уровень пола — перепады могут повлиять на положение радиатора.
• Подготовьте крепления: кронштейны или напольные опоры (для очень высоких моделей).

Пошаговая инструкция подключения

1. Закрепите кронштейны строго по уровню. Для высоких радиаторов используйте 3–4 точки крепления.
2. Подключите подающую и обратную трубу через термостатический клапан и прямой/обратный ниппель.
3. Убедитесь, что стрелка на клапане указывает направление потока.
4. Затяните соединения, но не перетягивайте — это может повредить резьбу.
5. Откройте кран Маевского и заполните систему теплоносителем.
6. Удалите воздух, наблюдая за выходом воды из клапана.
7. Проверьте герметичность при рабочем давлении.

Распространённые ошибки при установке и эксплуатации

Даже качественный радиатор будет работать плохо, если допущены типичные ошибки.

• Неправильная ориентация термоклапана: должен быть установлен горизонтально, иначе капиллярная трубка не будет корректно реагировать на температуру.
• Отсутствие воздухоотводчика: завоздушивание — главная причина холодных секций.
• Подключение без балансировки: в коллекторных системах нужно регулировать поток на каждом радиаторе.
• Игнорирование инструкции производителя: некоторые модели требуют обязательного использования удлинителей термоголовки.
• Установка слишком высокого радиатора без усиленного крепления: риск провисания и деформации.

Экспертное мнение: практика и рекомендации

Интервью с Сергеем Волковым, руководителем монтажной бригады, 20 лет опыта

— Сергей, какие модели чаще всего выбирают клиенты?

«Сейчас лидеры — стальные трубчатые радиаторы с нижним подключением. Они надёжны, красивы и хорошо вписываются в современные квартиры. Особенно популяры бренды: Purmo, Kermi, Arbonia.»

— Есть ли тренды в монтаже?

«Да. Всё больше заказов на скрытые модули — ниши в стене с люком. Там радиатор почти невидим, а трубы вообще не торчат. Также растёт спрос на радиаторы с функцией «тёплый пол» — комбинированные решения.»

— Какие советы дадите новичкам?

«Никогда не экономьте на термостатических головках. Дешёвые аналоги не держат температуру. И всегда делайте гидравлическую балансировку — иначе один радиатор будет кипятить, а другой — холодный.»

Вопросы и ответы

Заключение

Вертикальные радиаторы с нижним подключением — это не просто элемент отопления, а комплексное решение для современного жилья. Они сочетают техническое совершенство, энергоэффективность и дизайнерскую выразительность. При правильном выборе и монтаже такие батареи обеспечивают комфортный микроклимат, долгий срок службы и визуальную гармонию интерьера.

• Выбирайте материал радиатора в зависимости от типа системы — сталь для автономных, биметалл для централизованных.
• Обязательно проверяйте совместимость с нижней разводкой и наличие нижних патрубков.
• Точный расчёт мощности предотвращает недогрев или перерасход энергии.
• Качественный монтаж — залог эффективной и бесшумной работы.
• Интеграция с «умным домом» открывает новые возможности контроля температуры.
