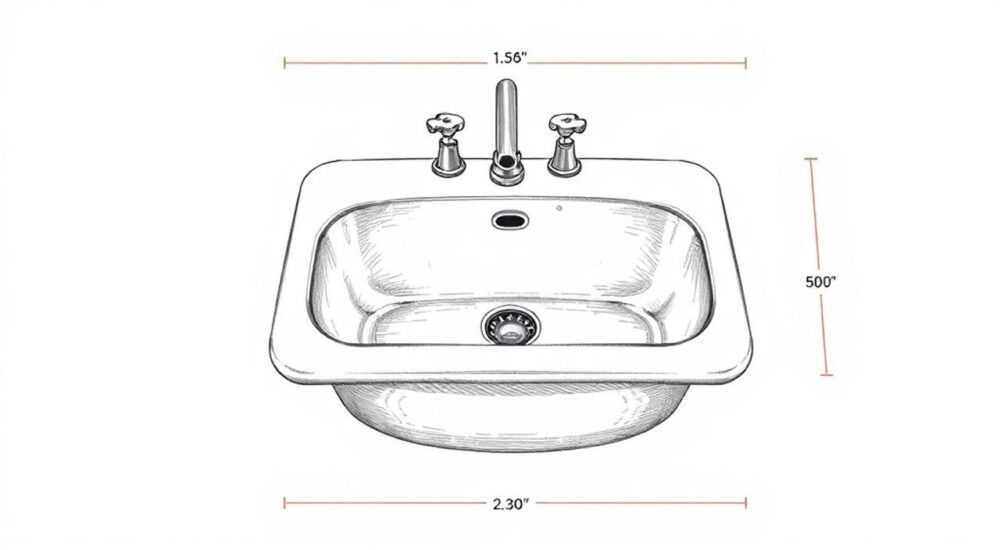

Раковина чертеж с размерами

Раковина — один из ключевых элементов санузла, от которого зависит комфорт, эргономика и даже гигиена использования пространства. При самостоятельной установке или проектировании ванной комнаты многие сталкиваются с необходимостью создать или подобрать чертёж раковины с точными размерами. Это особенно важно при заказе мебели по индивидуальным параметрам, ремонте в типовых квартирах или при работе с нестандартными планировками. Без корректных данных легко допустить ошибку, которая приведёт к неудобству эксплуатации, перекосу конструкции или невозможности подключения коммуникаций.

Чтобы правильно спроектировать раковину, необходимо учитывать её тип, стандартные и индивидуальные размеры, расположение коммуникаций и эргономические нормы. Используйте готовые чертежи как основу, но всегда адаптируйте их под конкретное помещение и потребности пользователей.

Содержание статьи:

Стандартные размеры раковины: на что ориентироваться
Виды раковин и их особенности: как выбрать подходящий тип
Пример чертежа для подвесной раковины
Чертёж раковины с размерами: как сделать правильно
Пошаговый алгоритм создания чертежа
Ошибки при проектировании и установке: как их избежать
Чек-лист перед утверждением чертежа
Экспертное мнение
Вопросы и ответы
Заключение

Стандартные размеры раковины: на что ориентироваться

При выборе или проектировании раковины важно понимать, какие параметры считаются типовыми. Большинство моделей, представленных на рынке, соответствуют определённым нормам, закреплённым в ГОСТ и СНиП. Эти стандарты помогают обеспечить удобство использования, совместимость с мебелью и сантехникой, а также правильную организацию пространства.

Ширина раковины варьируется от 40 до 65 см. Для небольших ванных комнат чаще всего выбирают модели шириной 40–50 см. Угловые и компактные раковины могут быть ещё меньше — от 35 см. Длина (или глубина) чаш — от 30 до 50 см. Высота установки над уровнем пола составляет 80–85 см для взрослых и 70–75 см для детских санузлов. Диаметр слива — стандартно 32–40 мм, а расстояние между осями патрубков для смесителя — 150 мм (для скрытого монтажа может отличаться).

Для подвесных раковин важны параметры крепления: расстояние между анкерами, высота от пола до нижнего края чаши (минимум 80 см), а также зазоры для обслуживания сифона. Встраиваемые модели требуют точного выреза в столешнице, который должен быть на 1–2 см меньше габаритов чаши.

Параметр	Минимальный размер	Оптимальный размер	Максимальный размер
Ширина раковины	35 см	50–55 см	65 см
Глубина чаши	30 см	40 см	50 см
Высота установки	75 см	80–85 см	90 см
Диаметр слива	32 мм	40 мм	50 мм

Полезно знать: При проектировании раковины для людей с ограниченными возможностями высота установки должна быть 75–80 см, а перед чашей необходимо оставить свободное пространство не менее 70 см для коляски.

Виды раковин и их особенности: как выбрать подходящий тип

Выбор типа раковины напрямую влияет на то, как будет выглядеть чертёж и какие размеры нужно учитывать. Каждая модель имеет свои конструктивные особенности, требования к монтажу и рекомендованные параметры.

Подвесная (накладная) — устанавливается на тумбу или столешницу. Требует точного выреза и учёта толщины материала. Ширина столешницы должна быть минимум на 10 см больше ширины чаши.
Встраиваемая (врезная) — монтируется заподлицо со столешницей. Часто используется в современных интерьерах. Требует идеальной подгонки и герметизации стыков.
Полувстраиваемая — частично врезается в столешницу, часть бортика остаётся сверху. Компромисс между врезной и накладной.
Консольная (подвесная без тумбы) — крепится только к стене. Экономит пространство, но требует прочного основания и скрытой проводки.
Раковина-столешница — единая конструкция со столешницей. Часто используется в общественных помещениях. Вырез делается по шаблону производителя.
Угловая — экономит место в маленькой ванной. Угол обычно 90°, но есть и радиусные варианты.

Пример чертежа для подвесной раковины

Для подвесной модели важно указать:

Общие габариты (ширина × глубина × высота);
Расположение отверстий под смеситель (центральное, двойное, сбоку);
Размеры и форма сливного отверстия;
Высоту от пола до верха чаши (85 см — стандарт);
Расстояние от стены до переднего края (обычно 45–50 см);
Места крепления (если предусмотрены).

«При выборе угловой раковины проверяйте радиус закругления — он должен быть не менее 2 см, чтобы вода не застаивалась в углах.» — Алексей Миронов, дизайнер сантехнических решений, 12 лет опыта

Чертёж раковины с размерами: как сделать правильно

Создание точного чертежа — это не просто набросок, а технический документ, на основе которого будет изготовлена или установлена раковина. Даже небольшая ошибка в 5–10 мм может привести к невозможности монтажа или протечкам.

Начните с замера помещения. Зафиксируйте:

Расстояние от стены до ближайших препятствий (дверь, ванна, стиральная машина);
Расположение канализационного стояка и водопроводных труб;
Высоту потолка и уровень пола (возможны перепады);
Толщину стен и материал (особенно при скрытом монтаже).

Далее выберите масштаб. Оптимальный — 1:10 (1 см на чертеже = 10 см в реальности). Используйте миллиметровую бумагу или CAD-программу (например, AutoCAD, SketchUp, или бесплатный DraftSight). Нарисуйте вид сверху, спереди и сбоку. Обязательно укажите все размеры, включая монтажные зазоры.

Пошаговый алгоритм создания чертежа

Определите тип раковины и её местоположение в ванной.
Замерьте и зафиксируйте габариты помещения.
Выберите модель раковины (из каталога или по индивидуальному заказу).
Перенесите контуры чаши на чертёж в выбранном масштабе.
Добавьте отверстия под смеситель, слив и крепления.
Укажите все линейные размеры, включая расстояния до стен и других объектов.
Добавьте примечания: материал, тип монтажа, особенности подключения.

Полезно знать: Если вы заказываете раковину из искусственного камня или керамики, предоставьте чертёж производителю с допуском ±1 мм. Это исключит проблемы при установке.

Ошибки при проектировании и установке: как их избежать

Даже опытные мастера иногда допускают просчёты, которые снижают функциональность раковины. Ниже — наиболее распространённые ошибки и способы их предотвращения.

Неправильная высота установки. Раковина слишком низко — неудобно мыть руки; слишком высоко — дети не достают. Решение: ориентируйтесь на рост основного пользователя. Формула: рост / 2 + 5–10 см.
Игнорирование уклона сифона. Отсутствие уклона 2–3° приводит к застою воды и неприятному запаху. На чертеже укажите направление и угол наклона.
Недостаточный зазор для обслуживания. Закрытый доступ к сифону усложняет чистку. Оставляйте минимум 10 см снизу для подвесных моделей.
Несовпадение отверстий под смеситель. Особенно актуально при замене старой раковины. Проверяйте диаметр и расположение отверстий заранее.
Отсутствие запаса по длине труб. Жёсткая подводка создаёт напряжение в соединениях. Используйте гибкие шланги с запасом 10–15 см.

Чек-лист перед утверждением чертежа

Указаны все габаритные и присоединительные размеры?
Учтено расположение канализации и водопровода?
Есть ли зазоры для теплового расширения (для акрила и камня)?
Проверены высоты и углы наклона?
Добавлены примечания по материалу и монтажу?

«Перед печатью чертежа проверьте его “в натуре” — выложите контур раковины на полу с помощью малярного скотча. Это поможет оценить эргономику и свободу движения.» — Ольга Петрова, архитектор интерьеров, 15 лет в сфере

Экспертное мнение

«Сегодня всё больше заказчиков обращаются за индивидуальными решениями: раковины из бетона, дерева, меди. Но даже в таких случаях чертёж с размерами — обязательный этап. Мы используем 3D-моделирование, чтобы избежать ошибок. Например, деревянная раковина требует дополнительной гидроизоляции и компенсационных швов — это обязательно отражается в чертеже.» — Дмитрий Козлов, мастер авторской сантехники, 18 лет опыта

Современные технологии позволяют не только рисовать чертежи вручную, но и использовать BIM-модели (Building Information Modeling), где учитываются не только размеры, но и материалы, нагрузки, срок службы. Это особенно важно при проектировании общественных туалетов или гостиничных номеров.

Вопросы и ответы

Какие размеры раковины подходят для маленькой ванной?

Оптимально — 40×45 см. Угловые модели могут быть ещё компактнее. Главное — оставить минимум 20 см с каждой стороны для удобства использования.

Можно ли изменить стандартные размеры?

Да, при индивидуальном заказе. Однако изменение глубины более чем на 5 см может повлиять на работу сифона. Консультация с сантехником обязательна.

Нужен ли чертёж для покупной раковины?

Не всегда, но полезно. Даже если вы берёте готовую модель, чертёж поможет проверить совместимость с вашим пространством и трубами.

Какой материал лучше для самодельной раковины?

Для начинающих — акриловый камень: он легко обрабатывается, не трескается и хорошо полируется. Бетон и керамика требуют профессионального оборудования.

Где найти шаблон чертежа?

На сайтах производителей (Keramag, Laufen, Jacob Delafon) часто есть раздел «Техническая документация» с чертежами в PDF и DWG. Также можно использовать шаблоны из CAD-библиотек.

Заключение

Правильно выполненный чертёж раковины с размерами — это залог удобства, долговечности и эстетики санузла. Он помогает избежать ошибок на этапе проектирования, сэкономить время и деньги при установке, а также обеспечить соответствие санитарным и строительным нормам. Независимо от того, выбираете ли вы готовую модель или заказываете изделие под ключ, чертёж остаётся ключевым инструментом точности.

Не пренебрегайте деталями: даже небольшое расхождение в размерах может привести к серьёзным последствиям. Всегда проверяйте данные на месте, используйте масштаб и делайте контрольные замеры перед утверждением проекта.

Ориентируйтесь на стандартные размеры, но адаптируйте под рост и потребности пользователей.
Учитывайте тип раковины — каждый вид имеет свои особенности монтажа и чертежа.
Включайте в чертёж все размеры, включая зазоры, уклоны и расположение коммуникаций.
Проверяйте совместимость с существующими трубами и канализацией.
Используйте современные инструменты: CAD-программы, 3D-моделирование, шаблоны производителей.
