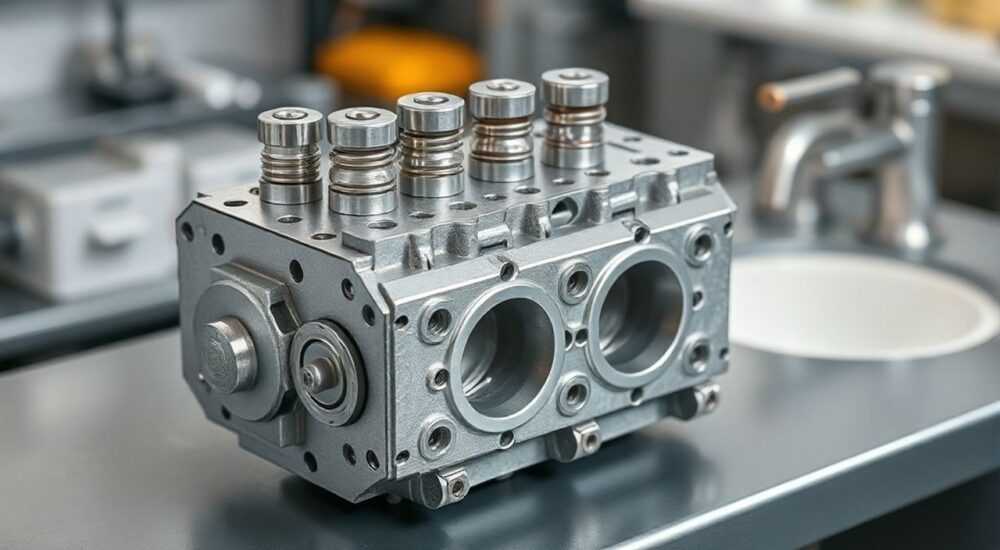

Раковины на головке блока цилиндров

Раковины на головке блока цилиндров — одна из самых коварных и дорогостоящих неисправностей в двигателе внутреннего сгорания. Они возникают неожиданно, часто маскируются под другие проблемы, такие как перегрев или утечка охлаждающей жидкости, и при игнорировании приводят к полному разрушению ГБЦ. Даже небольшая раковина может стать причиной потери компрессии, попадания антифриза в цилиндры или масляной системы, что грозит капитальным ремонтом. Вовремя выявленная дефектная зона позволяет избежать затрат в разы превышающих стоимость замены головки. Главное — не ждать, пока двигатель перестанет работать, а провести диагностику при первых признаках нарушения термической стабильности.

Что такое раковины на головке блока цилиндров

Раковины — это микроскопические полости внутри металлической структуры головки блока цилиндров, образующиеся в процессе литья или под действием термических циклов. Они выглядят как крошечные пузырьки, заполненные воздухом или газами, которые не были полностью удалены при заливке расплавленного алюминия или чугуна. В отличие от трещин, раковины не всегда видны невооружённым глазом — они могут находиться под поверхностью, в зоне между клапанами, в каналах охлаждения или рядом с седлами клапанов.

Представьте, что металл головки — это бетон с воздушными пустотами внутри. При нормальной работе двигателя эти пустоты не проявляются. Но когда температура резко возрастает (например, при перегреве), металл начинает расширяться неравномерно. В зоне раковины возникает концентрация напряжений, и со временем полость начинает расти, превращаясь в сквозную трещину. Особенно опасны раковины в зонах, где расположены каналы охлаждающей жидкости — они могут стать мостиком между системой охлаждения и масляной или топливной системой.

Причины появления раковин

Раковины не появляются «из ниоткуда». Их возникновение — результат комбинации производственных ошибок и эксплуатационных нарушений. Разберём основные причины по категориям.

Производственные дефекты

• Неправильный режим литья: слишком быстрая заливка расплава или недостаточное вакуумирование формы приводят к удержанию газов внутри металла.
• Некачественный сплав: использование вторичного алюминия с примесями или нарушение пропорций легирующих элементов снижает плотность металла.
• Недостаточный отжиг: термическая обработка после литья не устраняет внутренние напряжения, что делает металл хрупким.

Эксплуатационные факторы

• Частые перегревы: даже однократный перегрев до 120–130 °C способен вызвать микротрещины в уже существующих раковинах.
• Нарушение режима прогрева: холодный двигатель под нагрузкой создаёт резкие перепады температур — это вызывает термический удар.
• Некачественный антифриз: использование воды вместо охлаждающей жидкости или просроченного состава приводит к коррозии и эрозии металла в каналах.

Дизайн и конструктивные особенности

Некоторые модели двигателей (например, Mazda 2.0L Skyactiv, VW EA888 Gen3, Toyota 2ZR-FE) имеют тонкие стенки в зоне клапанов для снижения массы. Это улучшает теплоотдачу, но делает ГБЦ более уязвимой к раковинам. Производители часто устраняют этот дефект в рамках технических изменений, но автомобили первых серий остаются под угрозой.

Симптомы и признаки дефекта

Раковины — скрытый дефект. Их сложно определить по внешним признакам, но есть набор симптомов, которые должны насторожить.

• Постоянная утечка охлаждающей жидкости без видимых следов на патрубках или радиаторе — жидкость может уходить в цилиндры или картер.
• Молочно-белая эмульсия на масляном щупе — признак попадания ОЖ в масло. Это не всегда масляный насос — часто это раковина между каналами охлаждения и смазки.
• Выхлоп с белым дымом, особенно при прогреве: антифриз сгорает в камере сгорания, образуя пар.
• Падение компрессии в одном или нескольких цилиндрах — раковина может соединять камеру сгорания с охлаждающим каналом.
• Перегрев при нормальной работе системы охлаждения: если вентилятор включается, термостат исправен, а температура всё равно растёт — причина может быть внутри ГБЦ.

Если вы заметили хотя бы два из этих признаков — не откладывайте диагностику. Двигатель может работать «нормально» ещё несколько тысяч километров, но каждая поездка увеличивает риск полного разрушения головки.

Как диагностировать раковины

Обнаружить раковины без разборки двигателя сложно, но возможно. Ниже — пошаговый алгоритм диагностики.

1. Проверьте уровень и цвет охлаждающей жидкости. Если она мутная, с масляной плёнкой — есть утечка.
2. Проведите тест на герметичность системы охлаждения с помощью компрессора (давление 1,5–2 атм). Если давление падает — утечка есть.
3. Используйте анализ выхлопных газов: если в них обнаруживается повышенное содержание CO и H₂O — возможно, антифриз попадает в камеру сгорания.
4. Проведите гидроиспытание ГБЦ — это золотой стандарт. Головку помещают в воду, под давлением подаётся воздух в каналы охлаждения. Появление пузырьков в зоне клапанов или между цилиндрами — явный признак раковины.
5. В крайнем случае — магнитная дефектоскопия или ультразвуковая проверка, доступные только в специализированных мастерских.

Варианты ремонта: можно ли спасти ГБЦ

Существует три пути: замена, ремонт сваркой и игнорирование. Последний — не вариант.

Замена головки блока цилиндров

Самый надёжный, но дорогой способ. Стоимость новой ГБЦ варьируется от 15 000 до 70 000 рублей в зависимости от модели. Учтите, что при замене необходимо менять прокладку ГБЦ, болты, часто — клапаны и седла. Общие затраты могут достигать 40–60 тысяч рублей.

Сварка с последующей обработкой

При небольших раковинах (до 3–5 мм в диаметре) возможна ремонтная сварка с использованием аргонодугового метода (TIG) и специальных присадок (например, AlSi12). После сварки головку обязательно подвергают термообработке (отжигу) и шлифовке. Стоимость — от 8 000 до 15 000 рублей. Однако это временная мера: через 30–50 тысяч км дефект может вернуться, особенно если причина не устранена.

Что НЕ работает

• Эпоксидные герметики (например, «Секунда», «Жидкий металл»): они не выдерживают температуры и давления в зоне сгорания.
• Химические добавки в ОЖ: они лишь маскируют симптомы, не устраняя дефект.
• «Просто доливайте жидкость»: это приводит к коррозии, гидроудару и выходу из строя катализатора.

Как предотвратить появление раковин

Профилактика — единственный способ избежать дорогостоящего ремонта.

• Используйте только рекомендованный производителем антифриз. Не смешивайте разные марки — это вызывает химическую агрессию.
• Заменяйте охлаждающую жидкость строго по интервалу (обычно 5 лет или 150 000 км).
• Следите за температурой двигателя. При первом же включении вентилятора — проверьте термостат и уровень ОЖ.
• Не эксплуатируйте двигатель на холостом ходу более 10 минут в мороз — это создаёт термический шок.
• После перегрева — не включайте двигатель, пока он не остыл до 40 °C. Запуск горячего мотора после перегрева — главная причина распространения раковин.

Также рекомендуется проходить диагностику ГБЦ каждые 100 000 км, особенно если автомобиль эксплуатируется в жарком климате или в условиях городских пробок.

Экспертное мнение

Дмитрий приводит пример: клиент приехал с Mazda 3 2012 года. Утечка ОЖ — 0,5 л в месяц. Двигатель не перегревался, дым не было. Через два месяца после «дозаправки» в масле появилась эмульсия. При разборке — раковина размером 4 мм между каналами охлаждения и масляным каналом. Ремонт сваркой не помог — через 8000 км произошёл выход из строя масляного насоса. Полный капитальный ремонт обошёлся в 120 тысяч рублей. «Если бы он пришёл сразу, когда началась утечка — мы бы спасли ГБЦ за 12 тысяч.» — говорит Дмитрий.

Часто задаваемые вопросы

Заключение

Раковины на головке блока цилиндров — это не просто дефект, а индикатор системного нарушения в эксплуатации или производстве. Игнорировать их — значит подвергать двигатель риску полного разрушения. Даже маленькая раковина может стать причиной выхода из строя катализатора, масляного насоса или даже коленчатого вала. Вовремя проведённая диагностика — это не трата денег, а инвестиция в срок службы двигателя.

• Раковины — внутренние пористые дефекты металла, возникающие при литье или перегреве.
• Симптомы: утечка ОЖ, эмульсия в масле, белый дым, падение компрессии.
• Диагностика возможна только с помощью гидроиспытания — визуальный осмотр неэффективен.
• Ремонт сваркой — временная мера, замена ГБЦ — единственный надёжный способ.
• Профилактика: используйте только качественный антифриз, не допускайте перегревов, проверяйте систему охлаждения каждые 50 000 км.
