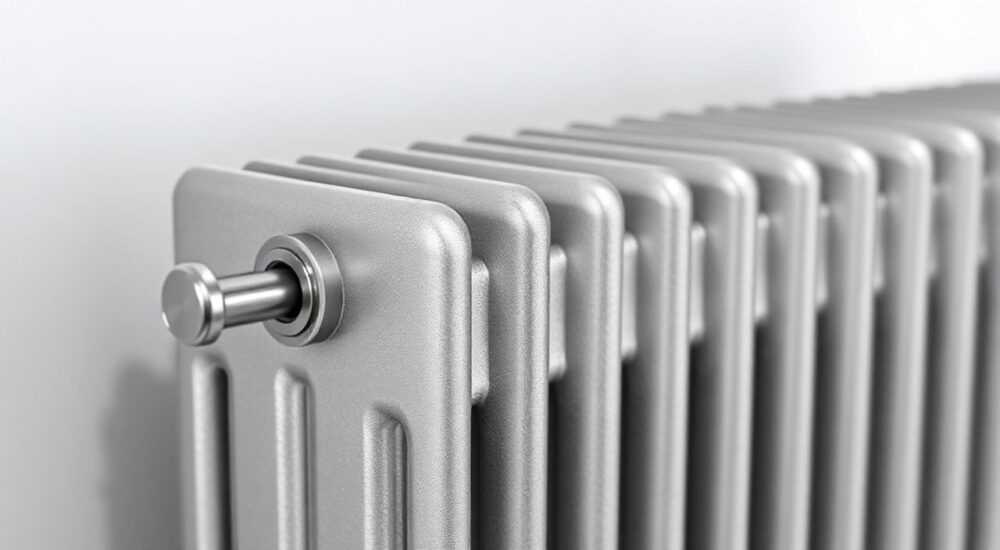

Рассчитать секции биметаллического радиатора

Расчет количества секций биметаллического радиатора — это важный этап при проектировании эффективной системы отопления. От правильного выбора зависит, насколько комфортно будет в помещении зимой: слишком малое количество секций приведет к недогреву, а избыток — к перерасходу энергии и завышенным счетам за тепло. Ключевая рекомендация — использовать комбинированный подход: базовый расчет по площади или объему помещения с последующей корректировкой под реальные условия — тип окон, толщину стен, климат региона и особенности размещения радиаторов.

Нормы и стандарты расчета тепловой нагрузки

При проектировании отопления используются нормативные документы, такие как СП 60.13330.2020 «Отопление, вентиляция и кондиционирование» и СНиП 2.04.07-86. Эти документы устанавливают минимальные требования к тепловой мощности отопительных приборов. Основной показатель — удельная тепловая нагрузка на 1 квадратный метр жилой площади. Для большинства регионов средней полосы России этот показатель составляет 100 Вт/м². Это значение является отправной точкой для ручного расчета.
Однако важно понимать, что 100 Вт/м² — это усредненная цифра, рассчитанная для типовых условий: высота потолков до 3 метров, двойные стеклопакеты, утепленные стены и температура наружного воздуха не ниже –22 °C. Если хотя бы один параметр отличается, требуется корректировка. Например, в частном доме с неутепленными стенами или в угловой квартире с двумя наружными стенами потребуется значительно больше тепла.
Для более точного подхода можно использовать расчет по объему помещения. По нормам, на каждый кубический метр объема требуется 41 Вт тепловой мощности. Этот метод особенно актуален для помещений с высокими потолками — например, в домах с мансардами или лофтах. Так, комната 20 м² с потолком 3,5 м имеет объем 70 м³, и требуемая мощность составит 70 × 41 = 2870 Вт.

Пошаговый метод расчета секций по площади и объему

Чтобы самостоятельно рассчитать количество секций биметаллического радиатора, следуйте простому алгоритму. Он подходит как для новостроек, так и для ремонта в старых домах. Ниже приведен пошаговый процесс с примерами.

1. Определите площадь помещения. Умножьте длину на ширину комнаты. Например, 4 м × 5 м = 20 м².
2. Выберите базовую норму тепловой мощности. Для стандартных условий — 100 Вт/м². Тогда общая потребность: 20 × 100 = 2000 Вт.
3. Узнайте паспортную мощность одной секции. У большинства биметаллических радиаторов она составляет 180–200 Вт при температуре теплоносителя 70 °C. Возьмем 190 Вт.
4. Рассчитайте количество секций. Разделите общую мощность на мощность одной секции: 2000 / 190 ≈ 10,5. Округляем вверх — 11 секций.
5. Проверьте по объему (на выбор). Объем: 20 м² × 2,7 м = 54 м³. Мощность: 54 × 41 = 2214 Вт. Количество секций: 2214 / 190 ≈ 11,6 → 12 секций.

Если результаты по площади и объему различаются, выбирайте большее значение. В нашем случае — 12 секций. Это обеспечит надежный обогрев даже при пониженной температуре в системе или резком похолодании.

Коэффициенты поправки: как учесть реальные условия

Базовый расчет — только начало. Чтобы получить реальную картину, необходимо применить поправочные коэффициенты. Они учитывают специфику помещения и позволяют избежать грубых ошибок. Ниже приведены основные факторы и их влияние.

• Климат региона. Для Москвы и Центральной России коэффициент 1,0. Для Сибири и Дальнего Востока — 1,3–1,6. Например, в Якутске он может достигать 1,8.
• Тип окон. Двойной стеклопакет — 1,0; тройной — 0,85; обычное остекление — 1,27.
• Стены и утепление. Кирпичные стены (2 кирпича) — 1,0; панельный дом — 1,25; неутепленные стены — 1,5.
• Расположение комнаты. Угловая комната — +20% (коэффициент 1,2). На первом или последнем этаже — 1,1.
• Высота потолков. При высоте более 3 м применяется коэффициент: фактическая высота / 2,7.
• Наличие балкона или лоджии. Добавляет до 20% потерь тепла.

Представьте, что вы рассчитываете радиатор для угловой комнаты 20 м² в панельном доме на севере России. Применим коэффициенты:

• Климат: 1,3
• Панельные стены: 1,25
• Угловая комната: 1,2
• Обычные окна: 1,27

Общий коэффициент: 1,3 × 1,25 × 1,2 × 1,27 ≈ 2,48. Базовая мощность 2000 Вт × 2,48 = 4960 Вт. Количество секций: 4960 / 190 ≈ 26,1 → 27 секций. Как видите, без учета поправок можно серьезно недооценить потребность.

Технические особенности биметаллических радиаторов

Биметаллические радиаторы состоят из стального сердечника (по которому циркулирует теплоноситель) и алюминиевого корпуса (обеспечивающего высокую теплоотдачу). Это сочетание дает им уникальные преимущества: прочность стали и эффективность алюминия. Однако при расчете нужно учитывать несколько технических нюансов.
Во-первых, заявленная мощность указывается при определенных условиях: ΔT = 70 °C (разница между температурой теплоносителя и воздуха). В реальных системах многоквартирных домов температура может быть ниже — 55–60 °C. Это снижает теплоотдачу до 70–80% от паспортной. Поэтому всегда уточняйте, при каких условиях указана мощность.
Во-вторых, расстояние между осями секций влияет на размеры и мощность. Самые распространенные — 500 мм и 350 мм. Радиаторы с межосевым расстоянием 350 мм имеют меньшую мощность (обычно 130–150 Вт/секция), но подходят для установки под низкими подоконниками.

6. Условия эксплуатации. Давление в системе (рабочее и опрессовочное), pH воды, скорость потока — все это влияет на долговечность. Биметаллические радиаторы выдерживают до 35–40 атм, что делает их идеальными для централизованного отопления.
7. Гидравлическое сопротивление. Чем больше секций, тем выше сопротивление. Рекомендуется не превышать 14–16 секций в одном радиаторе, иначе возможны проблемы с циркуляцией.

Если нужно больше секций, лучше установить два радиатора вместо одного длинного. Это улучшит распределение тепла и снизит нагрузку на соединения.

Распространённые ошибки при расчете и монтаже

Даже опытные мастера допускают ошибки, которые снижают эффективность отопления. Вот самые частые из них и способы их избежать.

• Игнорирование поправочных коэффициентов. Многие считают только по площади, забывая про климат и конструкцию здания. Это приводит к недогреву.
• Переоценка мощности радиаторов. Установка слишком больших батарей «на всякий случай» увеличивает расходы и может вызвать перегрев, шум в системе и конденсат на окнах.
• Неправильное размещение. Закрывание радиатора декоративным экраном или глухим подоконником снижает теплоотдачу на 20–40%. Всегда оставляйте свободный доступ воздуху.
• Отсутствие воздушников. Без крана Маевского невозможно удалить воздух, что приводит к шуму и снижению эффективности.
• Использование устаревших данных. Некоторые сайты дают норму 60–70 Вт/м², что актуально только для хорошо утепленных домов класса А+.

Экспертное мнение

При расчете секций биметаллических радиаторов необходимо соблюдать баланс между теорией и практикой. Используйте нормативные методики как основу, но всегда адаптируйте их под конкретный объект. Учитывайте не только геометрию помещения, но и качество строительных материалов, уровень утепления и исторические данные по температуре в регионе.
Особое внимание уделите системе теплоснабжения. В централизованных сетях давление и температура могут сильно колебаться, поэтому выбирайте радиаторы с запасом по прочности. В автономных системах можно использовать более точную настройку, включая терморегуляторы и погодозависимую автоматику.
Не пренебрегайте проектом. Даже для одной квартиры стоит сделать простую схему с указанием всех радиаторов, их мощности и способа подключения. Это позволит избежать дисбаланса в системе и обеспечит равномерный прогрев всех помещений.

Вопросы и ответы

Заключение

Расчет количества секций биметаллического радиатора — это не просто математическая задача, а комплексный инженерный процесс, требующий учета множества факторов. Опора на нормативные значения — хороший старт, но без коррекции на климат, конструкцию здания и особенности помещения результат будет неточным.

• Используйте базовую норму 100 Вт/м² или 41 Вт/м³ как отправную точку.
• Обязательно применяйте поправочные коэффициенты: климат, окна, стены, расположение.
• Учитывайте реальные условия работы: температуру теплоносителя и гидравлику системы.
• Не устанавливайте более 16 секций в одну батарею — делите на несколько приборов.
• Всегда делайте запас мощности 10–15% и используйте терморегулирующую арматуру.
