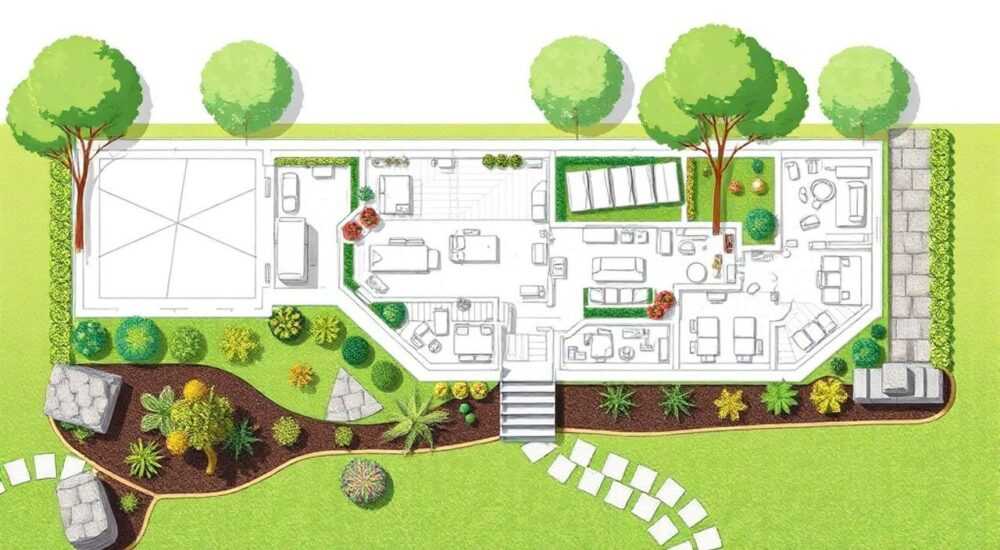

Разбивочный план ландшафтный дизайн

Ландшафтный дизайн начинается не с посадки растений и не с прокладки дорожек, а с точного понимания того, где и что будет находиться на участке. Разбивочный план — это техническая основа всего проекта, «черновик» реализации дизайнерской концепции на реальной территории. Он позволяет перенести чертежи с бумаги или экрана в натуре, избежать ошибок при строительстве и озеленении, сэкономить время и бюджет.

Создание красивого и функционального сада требует не только вкуса, но и инженерного подхода. Без чёткого плана даже самый изысканный дизайн может превратиться в хаотичный набор объектов: беседка окажется слишком близко к забору, фонтан — на пути к дому, а деревья — в зоне прокладки коммуникаций. Разбивочный план решает эти проблемы, обеспечивая соответствие проекта и реальности. Он особенно важен на сложных рельефах, крупных участках и при наличии инженерных ограничений.

Что такое разбивочный план в ландшафтном дизайне

Разбивочный план — это документ, в котором все элементы будущего ландшафтного проекта привязаны к конкретным точкам на местности. Он представляет собой графическое изображение участка с указанием координат, расстояний, углов и ориентиров. В отличие от концептуального или эскизного проекта, разбивочный план ориентирован на практическое применение.

План создаётся на основе топографической съёмки и утверждённого дизайн-проекта. Он содержит информацию не только о расположении объектов, но и об их взаимосвязях: например, где начинается терраса относительно дома, на каком расстоянии от границы участка можно посадить дерево, или где проходят подземные коммуникации. Это делает его обязательным этапом перед началом любых работ.

Разбивочный план используется не только ландшафтными дизайнерами, но и строителями, инженерами, озеленителями. Он становится общим языком между всеми участниками процесса. Без него невозможно гарантировать точность исполнения — даже небольшая ошибка в 30–50 см может привести к серьёзным последствиям, особенно при монтаже жёстких конструкций.

Зачем нужен разбивочный план: ключевые причины

Многие владельцы участков считают, что можно обойтись без разбивочного плана, особенно если проект простой. Однако практика показывает, что даже небольшие ошибки на этапе разметки могут привести к значительным затратам на переделку.

Первая и главная причина — точность. Ландшафтный дизайн предполагает сочетание эстетики и функциональности. Если дорожка проходит не по центру, а цветник смещён относительно окна, восприятие композиции нарушается. Разбивочный план обеспечивает симметрию, пропорции и гармонию.

Вторая причина — экономия времени и ресурсов. Представьте, что вы начали копать траншею для дренажа, а через метр обнаружили, что попали в зону корней дерева или рядом с газовой трубой. Разбивка позволяет заранее учесть все ограничения и спланировать работы без простоев.

Третья причина — юридическая безопасность. На многих участках действуют строгие нормы по отступам от границ, высоте ограждений, размещению построек. Разбивочный план помогает соблюдать СНиПы, ПЗЗ и другие регламенты, избегая штрафов и споров с соседями.

Из каких элементов состоит разбивочный план

Разбивочный план включает несколько ключевых компонентов, каждый из которых играет свою роль в точной реализации проекта.

• Опорные точки — фиксированные ориентиры на участке: углы дома, колодцы, границы участка, столбы. От них ведётся привязка всех остальных объектов.
• Координатная сетка — система осей (X и Y), которая позволяет точно определять положение любого элемента. Часто используется прямоугольная или полярная система координат.
• Габариты и размеры — длина, ширина, диаметр объектов: площадок, клумб, водоёмов, построек. Указываются с точностью до сантиметра.
• Углы и направления — важны для диагональных дорожек, асимметричных форм, радиусных элементов. Обозначаются в градусах.
• Высотные отметки — перепады уровней, уклоны, отметки чистого пола террас, дна водоёмов. Необходимы для дренажа и организации стока воды.
• Обозначение коммуникаций — места прохождения труб, кабелей, дренажных систем. Позволяет избежать повреждений при земляных работах.

Как создать разбивочный план: пошаговая инструкция

Создание разбивочного плана — это многоэтапный процесс, требующий внимания к деталям. Вот как его выполнить правильно.

1. Проведите топографическую съёмку. Это основа всего. На участке фиксируются все существующие объекты, рельеф, коммуникации. Работу лучше доверить геодезисту.
2. Разработайте дизайн-проект. На основе съёмки создаётся концепция: планировка, зонирование, выбор растений, материалы. Проект должен быть утверждён заказчиком.
3. Определите опорные точки. Выберите 2–3 надёжных ориентира: угол дома, колодец, столб. Они станут «нулями» системы координат.
4. Нанесите элементы на план. Используя масштаб (обычно 1:100 или 1:200), перенесите все объекты проекта на чертёж с указанием расстояний от опорных точек.
5. Добавьте высотные отметки. Укажите уровни для террас, площадок, дна водоёмов. Это важно для дренажа и визуального восприятия.
6. Проверьте совместимость с коммуникациями. Убедитесь, что посадки и строительство не пересекаются с трубами, кабелями, дренажом.
7. Подготовьте документацию. Оформите план в виде чертежа с подписями, легендой, масштабом и примечаниями. Сохраните в PDF и CAD.
8. Вынесите в натуру. На участке с помощью верёвок, колышков, лазерного уровня разметьте все объекты по плану.

Инструменты и методы разбивки на местности

Для точной разбивки используются как простые, так и высокотехнологичные инструменты. Выбор зависит от масштаба участка и требуемой точности.

• Рулетка и шнур — базовые инструменты для небольших участков. Подходят для прямоугольных форм и прямых линий.
• Гидроуровень и лазерный уровень — необходимы для контроля горизонта и перепадов высот. Особенно важны при устройстве террас и дренажа.
• Колышки и колья — временные метки для обозначения углов, центров деревьев, границ клумб.
• Теодолит и тахеометр — профессиональные геодезические приборы. Позволяют работать на больших территориях с точностью до миллиметров.
• GPS-оборудование — используется на участках более 1 га. Позволяет привязывать объекты к координатам WGS84.

Методы разбивки также различаются. Самые распространённые:

• Прямоугольная разбивка — по осям X и Y от опорных точек. Подходит для симметричных проектов.
• Полярная разбивка — по углу и расстоянию от одной точки. Удобна для круглых форм и радиусных элементов.
• Триангуляция — определение точки по двум известным расстояниям. Используется при сложном рельефе.

Типичные ошибки при разбивке и как их избежать

Даже опытные специалисты допускают ошибки на этапе разбивки. Знание типичных проблем помогает их предотвратить.

• Игнорирование топосъёмки. Многие начинают с глазомера, что приводит к искажениям. Решение — всегда начинать с профессиональной съёмки.
• Неточные опорные точки. Если за «ноль» взять неустойчивый объект (например, временную постройку), вся привязка съедет. Используйте только капитальные элементы.
• Отсутствие запаса под осадку. При устройстве площадок и террас не учитывают усадку материалов. Результат — перекосы и застой воды. Делайте уклон 1–2% и закладывайте запас по высоте.
• Разбивка без учёта роста растений. Деревья и кустарники через 5 лет займут больше места. Планируйте с учётом взрослой кроны.
• Необозначенные коммуникации. Работы начинаются без проверки подземных сетей. Используйте планы от застройщика или вызывайте службу «007» для локализации труб.

Чек-лист перед началом разбивки

• Проведена топографическая съёмка
• Утверждён дизайн-проект
• Определены опорные точки
• Проверены подземные коммуникации
• Подготовлены инструменты и материалы
• Создан чертёж с координатами и размерами
• Проинформированы все участники работ

Экспертное мнение

Мы поговорили с Татьяной Романовой, руководителем ландшафтной мастерской «Флора-Дизайн», имеющей более 15 лет опыта в проектировании частных и общественных пространств.

«Разбивочный план — это не формальность, а инвестиция в качество. За годы практики я видела десятки случаев, когда сэкономленные на геодезии деньги оборачивались многократными затратами на переделку. Например, один заказчик решил не делать топосъёмку и построил террасу. Через год она начала проседать — оказалось, что под ней была старая канава. А если бы была разбивка, мы бы это увидели.

Сейчас мы активно используем цифровые технологии: тахеометры, GPS, 3D-моделирование. Это позволяет не только точно размечать, но и делать визуализацию «до/после». Клиенты видят, как будет выглядеть участок через 5–10 лет, с учётом роста растений и изменения рельефа.

Мой совет: не пытайтесь всё сделать своими силами, если нет опыта. Даже простая разбивка требует знаний в геометрии, строительстве и ботанике. Лучше потратить неделю на подготовку, чем месяц на исправление ошибок.»

Вопросы и ответы

Заключение

Разбивочный план ландшафтного дизайна — это не просто чертёж, а ключ к успешной реализации проекта. Он обеспечивает точность, экономит ресурсы, снижает риски и гарантирует, что ваш сад будет выглядеть так, как задумано. Пренебрежение этим этапом может привести к дорогостоящим ошибкам и разочарованию.

• Разбивочный план — техническая основа реализации ландшафтного проекта.
• Он включает координаты, размеры, высоты и привязку к опорным точкам.
• Точная разметка предотвращает ошибки, экономит бюджет и сроки.
• Для сложных участков рекомендуется привлекать геодезистов и использовать цифровые инструменты.
• План должен обновляться при любых изменениях в проекте.
