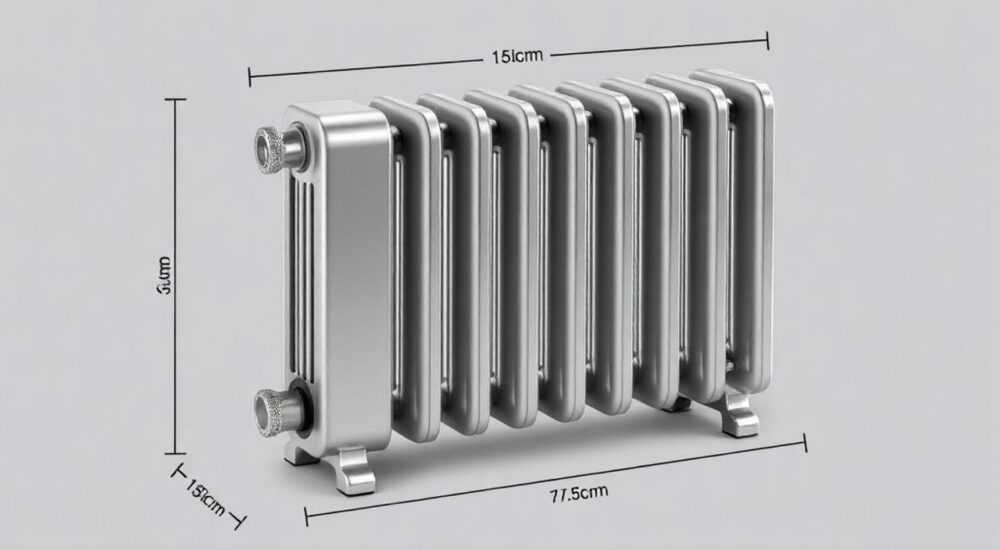

Размер биметаллических радиаторов отопления

Биметаллические радиаторы отопления — один из самых популярных решений для современных систем обогрева жилых и коммерческих помещений. Они сочетают в себе прочность стальных сердечников и высокую теплоотдачу алюминиевого корпуса, обеспечивая надежность и эффективность даже при высоком давлении в системе. Один из ключевых параметров при выборе таких батарей — их размеры, которые напрямую влияют на теплоотдачу, внешний вид и совместимость с интерьером.

Размер биметаллического радиатора определяется межосевым расстоянием, глубиной и шириной секции. Наиболее распространённые типоразмеры — 500 мм и 350 мм по межосевому расстоянию. Выбор зависит от высоты подоконника, теплопотерь помещения и проекта системы отопления.

Содержание статьи:

Размеры и типоряды биметаллических радиаторов
Стандартные размеры по межосевому расстоянию
Влияние размеров на теплоотдачу
Пример расчёта количества секций
Как выбрать правильный размер: практические шаги
Шаг 1: Измерьте доступное пространство
Шаг 2: Рассчитайте необходимую мощность
Шаг 3: Сравните модели по теплоотдаче
Шаг 4: Проверьте совместимость с системой
Типичные ошибки при выборе размера и как их избежать
Ошибка 1: Игнорирование межосевого расстояния
Ошибка 2: Недооценка влияния температуры теплоносителя
Ошибка 3: Установка слишком длинного радиатора
Ошибка 4: Отсутствие запаса по мощности
Монтаж и совместимость с существующими системами
Совместимость с материалами труб
Экспертное мнение
Вопросы и ответы
Заключение

Размеры и типоряды биметаллических радиаторов

Биметаллические радиаторы производятся по стандартизированным габаритам, что упрощает их установку и замену. Основной параметр — межосевое расстояние, то есть расстояние между центрами верхнего и нижнего коллекторов. Оно определяет высоту секции и критически важно для совместимости с разводкой труб.

Наиболее распространённые значения межосевого расстояния — 500 мм и 350 мм. Радиаторы на 500 мм подходят для классических панельных домов с высокими подоконниками, тогда как модели на 350 мм используются в новых зданиях или при низких подоконниках. Существуют также менее распространённые варианты: 200 мм, 400 мм и 600 мм, но они встречаются реже и могут быть под заказ.

Глубина стандартной секции составляет около 90–100 мм, что позволяет размещать радиатор под большинством подоконников без препятствий для конвекции воздуха. Ширина одной секции — от 80 до 90 мм, в зависимости от производителя. Общая ширина батареи формируется путём соединения нескольких секций, и может варьироваться от 400 мм до более чем 2 метров.

Полезно знать: При проектировании системы отопления важно учитывать не только межосевое расстояние, но и фактическую высоту радиатора. Например, модель с межосевым расстоянием 500 мм может иметь общую высоту около 575–585 мм за счёт нижнего и верхнего выступов.

Производители, такие как Global, Rifar, Sira и Fondital, предлагают линейки радиаторов с чёткой стандартизацией. Это означает, что даже если вы меняете батарею одного бренда на другого, при соблюдении межосевого расстояния и диаметра подключения (обычно G½» или G¾») монтаж будет простым. Однако важно проверять технические паспорта — некоторые модели могут иметь отличия в форме коллекторов или положении заглушек.

Стандартные размеры по межосевому расстоянию

200 мм — компактные модели для ограниченного пространства, редко используются в жилых домах.
350 мм — оптимальны для современных квартир с низкими подоконниками, хороший баланс между теплоотдачей и габаритами.
500 мм — самый распространённый тип, обеспечивает максимальную теплоотдачу на одну секцию.
600 мм — промышленные или специализированные решения, требуют высоких подоконников и мощных насосов.

Межосевое расстояние, мм	Фактическая высота, мм	Ширина секции, мм	Глубина, мм	Теплоотдача одной секции, Вт
200	255–270	80–85	90	80–100
350	400–415	80–88	92	130–150
500	570–585	80–90	95	180–210
600	660–680	85–90	100	220–250

«При выборе радиатора ориентируйтесь не на маркетинговые названия вроде «высокий» или «низкий», а на точные цифры из паспорта изделия. Даже небольшое несоответствие может привести к сложностям при монтаже.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта в проектировании систем отопления

Влияние размеров на теплоотдачу

Теплоотдача радиатора напрямую зависит от его габаритов, особенно от межосевого расстояния и количества секций. Чем больше площадь поверхности, тем выше интенсивность теплообмена. Поэтому радиаторы на 500 мм обеспечивают значительно большую мощность на одну секцию по сравнению с 350-мм моделями.

Для расчёта необходимой мощности отопления используется норма: 100 Вт на 1 м² площади при высоте потолков до 3 метров. Однако это усреднённое значение. Реальные теплопотери зависят от качества утепления, количества окон, ориентации по сторонам света и климатической зоны. Например, угловая комната в панельном доме может требовать до 130–150 Вт/м².

Представьте: вы живёте в двухкомнатной квартире в Москве, и одна из комнат — 18 м², угловая, с двумя окнами. Расчётная мощность составит около 2340–2700 Вт. Если вы выберете радиаторы с межосевым расстоянием 350 мм (средняя теплоотдача 140 Вт/секция), вам понадобится около 17–19 секций. Та же комната с радиаторами 500 мм (200 Вт/секция) потребует всего 12–14 секций — экономия места и более компактный внешний вид.

Полезно знать: Теплоотдача указывается при стандартных условиях: температура теплоносителя 90°C, температура в помещении 20°C. В реальных условиях (например, при 75/65°C) фактическая мощность будет ниже — до 20–30%. Учитывайте это при расчётах.

Кроме того, форма радиатора влияет на конвекцию. Биметаллические модели имеют продуманную конструкцию каналов, которые усиливают естественную циркуляцию воздуха. Глубина 90–100 мм позволяет создать эффективный воздушный поток, но при слишком низком подоконнике (менее 10 см от верха радиатора) конвекция может блокироваться, снижая КПД на 15–20%.

Пример расчёта количества секций

Определите площадь помещения: 15 м².
Умножьте на 100 Вт: 1500 Вт.
Выберите радиатор: 350 мм, теплоотдача 140 Вт/секция.
Разделите: 1500 / 140 ≈ 10,7 → округляем до 11 секций.
Уточните по паспорту: при дельте температур 50°C (75/65°C) мощность может быть 110–120 Вт/секция → потребуется уже 13–14 секций.

Как выбрать правильный размер: практические шаги

Выбор размера биметаллического радиатора — это не просто вопрос эстетики, а комплексная задача, включающая замеры, расчёты и учёт условий эксплуатации. Вот пошаговый алгоритм, который поможет избежать ошибок.

Шаг 1: Измерьте доступное пространство

Измерьте расстояние от пола до подоконника — это определит максимальное межосевое расстояние.
Оставьте зазор: минимум 10 см снизу и сверху, 5 см сзади (до стены), чтобы не нарушать конвекцию.
Убедитесь, что ширина подоконника позволяет разместить радиатор нужной длины.

Шаг 2: Рассчитайте необходимую мощность

Используйте формулу: площадь × 100 Вт + поправочные коэффициенты.
Добавьте 20% для угловых комнат, 15% для панельных домов, 10% для окон с большой площадью.
Если система отопления работает в режиме низких температур (например, 75/65°C), увеличьте мощность на 25–30%.

Шаг 3: Сравните модели по теплоотдаче

Обратите внимание на паспортные данные. Разные бренды могут заявлять разную мощность даже при одинаковых габаритах. Например, Rifar Monolith 500 даёт 204 Вт/секция, а Global Style Plus 500 — 185 Вт. Разница в 10% влияет на количество секций.

Шаг 4: Проверьте совместимость с системой

Убедитесь, что давление в системе не превышает рабочее давление радиатора (обычно 30–40 атм).
Проверьте тип подключения: боковое, нижнее, диагональное — оно должно соответствовать разводке труб.
Для старых домов с централизованным отоплением выбирайте модели с усиленным стальным сердечником — они лучше переносят гидроудары.

«Не гонитесь за максимальной теплоотдачей. Перегрев помещения приводит к сухости воздуха и дискомфорту. Лучше сделать запас 10–15%, чем 30–50%.» — Елена Костина, дизайнер интерьеров, специалист по энергоэффективным решениям

Типичные ошибки при выборе размера и как их избежать

Даже опытные мастера допускают просчёты при подборе радиаторов. Вот самые частые ошибки и способы их предотвращения.

Ошибка 1: Игнорирование межосевого расстояния

Многие покупатели ориентируются только на высоту подоконника, забывая про расстояние между осями труб. Если трубы установлены на 500 мм, а вы покупаете радиатор на 350 мм, придётся удлинять подводки — это портит внешний вид и увеличивает риск протечки.

Ошибка 2: Недооценка влияния температуры теплоносителя

Заводская теплоотдача указывается при температуре 90/70/20°C. В реальности в современных домах или при подключении к тепловому узлу температура может быть 75/65°C. Без перерасчёта радиатор будет выдавать на 20–25% меньше тепла.

Ошибка 3: Установка слишком длинного радиатора

Длинные батареи (>1,8 м) могут создавать «мертвые зоны» — участки с плохой циркуляцией теплоносителя. Это снижает эффективность и вызывает неравномерный прогрев. Оптимальная длина — до 1,5 м. Для больших помещений лучше установить два радиатора.

Ошибка 4: Отсутствие запаса по мощности

Некоторые экономят, устанавливая минимально необходимое количество секций. Но зимой, при экстремальных морозах, этого может не хватить. Рекомендуется делать запас 10–15%, особенно в регионах с суровым климатом.

Полезно знать: В новых домах с хорошей теплоизоляцией можно использовать норму 70–80 Вт/м². В старых панельных — не менее 100–120 Вт/м².

Монтаж и совместимость с существующими системами

Правильный монтаж — залог долгой и эффективной работы радиатора. Даже идеально подобранный по размеру и мощности прибор может работать плохо при неправильной установке.

Подключение должно выполняться с использованием термостатических головок и запорной арматуры. Диаметр подводящих труб — ½» или ¾». Для нижнего подключения применяются специальные комплекты с перемычками, чтобы избежать образования воздушных пробок.

При замене старых чугунных радиаторов на биметаллические важно проверить состояние труб. Чугунные батареи имели больший вес и жёсткое крепление. Биметаллические легче, но требуют точной горизонтальной установки. Используйте уровень и качественные кронштейны — минимум два на 10 секций.

Совместимость с материалами труб

Металлопластик — полностью совместим.
Полипропилен — требует аккуратного монтажа, чтобы не перекрыть поток.
Сталь — возможна коррозия при разнородных металлах; используйте переходники из латуни.

«После установки обязательно проведите опрессовку системы. Это поможет выявить протечки до запуска отопления.» — Дмитрий Фролов, сантехник, 15 лет в сфере ЖКХ

Экспертное мнение

«Сегодня всё больше людей выбирают биметаллические радиаторы не только за надёжность, но и за возможность точной подстройки под интерьер. Главное — не поддаваться на уловки вроде «сверхтонкие радиаторы». Тоньше 80 мм — уже начинаются проблемы с теплоотдачей. Лучше выбрать стандартную модель с красивым экраном или декоративной решёткой.» — Сергей Нестеров, руководитель лаборатории теплотехники, НИИ Строительной физики

По его словам, тренд на минимализм иногда ведёт к ошибкам: покупатели берут радиаторы 200 мм, не задумываясь о том, что для обогрева комнаты потребуется вдвое больше секций. Это увеличивает стоимость и занимает больше места по ширине. Он рекомендует: «Если нет возможности поставить 500 мм — выбирайте 350 мм, но рассчитывайте мощность правильно».

Вопросы и ответы

Можно ли ставить биметаллические радиаторы в квартиру с централизованным отоплением?

Да, именно для таких систем они и разработаны. Биметаллические радиаторы выдерживают высокое давление (до 40 атм) и гидроудары, характерные для городских сетей.

Чем отличаются биметаллические от алюминиевых радиаторов?

Биметаллические имеют стальной внутренний контур, контактирующий с теплоносителем, что делает их устойчивыми к коррозии и перепадам давления. Алюминиевые чувствительны к качеству воды и не подходят для централизованного отопления.

Как часто нужно менять биметаллические радиаторы?

Срок службы — 20–25 лет при соблюдении условий эксплуатации. Многие модели имеют гарантию до 25 лет. Замена требуется только при механическом повреждении или утечке.

Можно ли увеличить количество секций после установки?

Да, при наличии свободного доступа к резьбовым соединениям. Однако лучше сразу спроектировать систему с запасом, так как добавление секций требует слива теплоносителя и возможной переустановки кронштейнов.

Заключение

Размер биметаллического радиатора — это не просто геометрический параметр, а комплексный показатель, влияющий на эффективность, внешний вид и долговечность системы отопления. Правильный выбор основывается на точных замерах, расчёте теплопотерь и учёте условий эксплуатации.

Главное — не ориентироваться только на внешний вид или цену. Учитывайте межосевое расстояние, теплоотдачу при реальных температурах и совместимость с вашей системой. Инвестиции в грамотно подобранный радиатор окупятся комфортом, экономией на энергии и отсутствием проблем в отопительный сезон.

Основной параметр — межосевое расстояние: 500 мм и 350 мм — самые популярные.
Теплоотдача зависит от габаритов и температуры теплоносителя — всегда делайте перерасчёт.
При замене радиаторов сверяйте размеры с существующей разводкой.
Избегайте слишком длинных батарей — оптимально до 1,5 м.
Монтаж должен включать термоголовки, запорную арматуру и проверку на герметичность.
