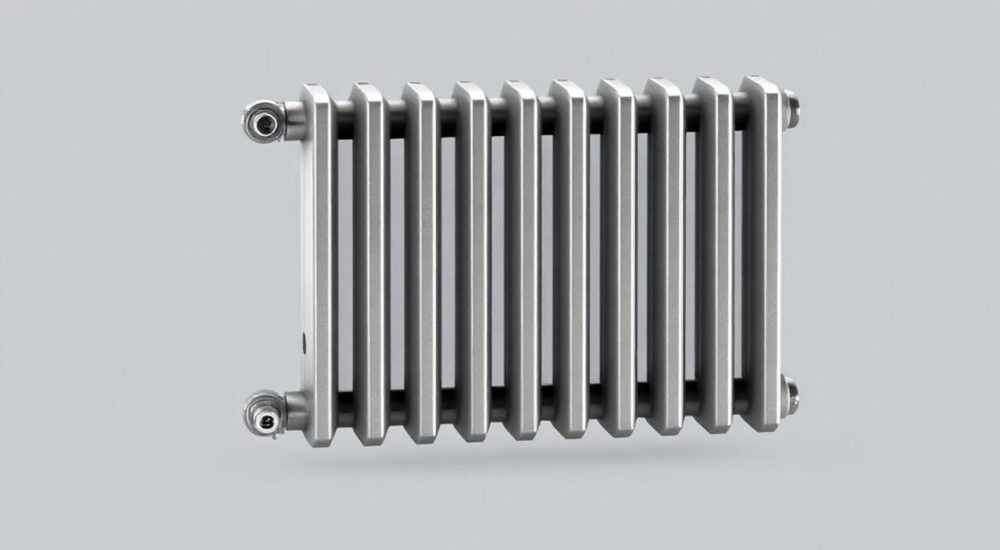

Размер одной секции биметаллического радиатора

Биметаллические радиаторы — один из самых популярных вариантов отопительных приборов в современных жилых и коммерческих зданиях. Их выбирают за высокую теплоотдачу, долговечность и устойчивость к гидроударам, что особенно важно для централизованного отопления. При проектировании системы отопления или замене старых батарей ключевым параметром становится количество секций, а значит — необходимо точно знать, каков размер одной секции биметаллического радиатора. От этого зависят не только тепловая мощность, но и внешний вид, монтажные возможности и совместимость с интерьером.

Какие бывают размеры одной секции биметаллического радиатора

При выборе биметаллического радиатора важно понимать, что «размер секции» — это комплексный параметр, включающий несколько измерений: ширину, высоту (по осям подключения), глубину и вес. На практике именно ширина и межосевое расстояние играют ключевую роль при расчётах и монтаже.

Межосевое расстояние — это расстояние между центрами верхнего и нижнего коллекторов. Оно стандартизировано и определяет совместимость с существующими трубами отопления. Самые распространённые значения:

• 500 мм — наиболее популярный вариант, используется в большинстве квартир с централизованным отоплением;
• 350 мм — компактная альтернатива для помещений с низкими подоконниками или дизайнерскими ограничениями;
• 200 мм и 600 мм — редкие форматы, встречаются у некоторых производителей под специфические задачи.

Ширина одной секции обычно составляет 80–82 мм. Это значение может незначительно отличаться у разных брендов, но разница редко превышает 2–3 мм. Например, у радиаторов GLOBAL и Sira ширина — 80 мм, у некоторых моделей Rifar — 82 мм.

Глубина секции (расстояние от стены до передней панели) варьируется от 75 до 100 мм, в зависимости от конструкции и наличия конвекционных ребер. Более глубокие модели обеспечивают лучшую теплоотдачу за счёт увеличенной площади теплообмена.

Пример расчёта общей длины радиатора

Если вы планируете установить радиатор из 10 секций с межосевым расстоянием 500 мм и шириной секции 80 мм:

1. Умножаем ширину одной секции на их количество: 80 мм × 10 = 800 мм.
2. Добавляем 10–15 мм на соединительные муфты и компенсацию зазоров.
3. Итоговая длина — около 810–815 мм.

Не забывайте, что радиатор должен быть короче подоконника минимум на 50 мм с каждой стороны для свободной циркуляции воздуха.

Теплоотдача одной секции: насколько эффективно она обогревает

Размеры важны, но главная цель радиатора — обогрев помещения. Поэтому нельзя рассматривать габариты без учёта тепловой мощности. Средняя теплоотдача одной секции биметаллического радиатора зависит от межосевого расстояния:

• Для 500 мм — 170–200 Вт;
• Для 350 мм — 120–150 Вт;
• Для 200 мм — 80–100 Вт.

Это означает, что одна секция стандартного радиатора (500 мм) способна обогреть около 1,5–2 м² площади при стандартной высоте потолков (2,7 м) и хорошем утеплении. Однако это усреднённое значение — реальная потребность зависит от множества факторов.

От чего зависит фактическая теплоотдача?

Особенности монтажа и влияние размеров на установку

Габариты секции напрямую влияют на процесс установки. Даже небольшая ошибка в расчётах может привести к невозможности монтажа или необходимости переделки трубной разводки.

Ключевые моменты:

• Радиатор должен быть строго горизонтальным (допуск до 1 мм на метр) — иначе возникнут воздушные пробки.
• Кронштейны устанавливаются с учётом веса: пустая секция весит 1,5–2 кг, заполненная — до 2,5 кг.
• Для радиатора из 10 секций требуется 2 нижних и 2 верхних кронштейна.

Типичные ошибки при монтаже

• Несоответствие межосевого расстояния. Попытка «подогнать» трубы приводит к напряжению в соединениях и протечкам.
• Недостаточный зазор до подоконника. Если радиатор «впритык» к подоконнику, конвекционный поток блокируется, и эффективность падает вдвое.
• Использование слишком длинных радиаторов. Более 14 секций — риск неравномерного прогрева и гидравлических шумов.

Как правильно выбрать количество секций: пошаговый алгоритм

Выбор количества секций — не просто деление площади на 1,8 м². Это комплексный расчёт, учитывающий множество факторов. Вот проверенный метод:

1. Определите объём помещения. Умножьте площадь на высоту потолков. Например: 18 м² × 2,7 м = 48,6 м³.
2. Рассчитайте базовую потребность в тепле. По СНиП — 41 Вт на 1 м³ для панельных домов, 34 Вт — для кирпичных.
3. Примените поправочные коэффициенты:
   • Угловая комната — ×1,2;
   • Балкон или лоджия — +200 Вт;
   • Окна ПВХ с тройным стеклом — ×0,85;
   • Наружная стена — ×1,1.
4. Разделите общую мощность на теплоотдачу одной секции. Например: 1200 Вт / 180 Вт = 6,66 → округляем вверх до 7 секций.

Альтернативный способ — онлайн-калькуляторы

Многие производители (Rifar, GLOBAL, Fondital) предлагают точные калькуляторы на своих сайтах. Они учитывают климатический регион, тип дома, ориентацию окон и даже наличие теплого пола. Рекомендуется использовать их как дополнение к ручному расчёту.

Совместимость с системой отопления: давление, температура, материалы

Биметаллический радиатор сочетает стальной сердечник (внутри) и алюминиевый корпус (снаружи). Это даёт ему уникальные свойства:

• Выдерживает рабочее давление до 35–40 атм (против 16–20 у алюминиевых);
• Устойчив к гидроударам — до 60 атм кратковременно;
• Рабочая температура теплоносителя — до 135°C.

Однако есть нюансы:

• Не рекомендуется использовать в системах с агрессивным теплоносителем (низкий pH) — возможна коррозия стального сердечника.
• Чувствителен к механическим примесям — обязательна установка фильтра грубой очистки.
• Не совместим с медными трубами без диэлектрической вставки — риск электрохимической коррозии.

Сравнение популярных брендов: габариты и характеристики

Размеры и качество секций могут отличаться у разных производителей. Вот сравнение лидеров рынка:

Экспертное мнение

Вопросы и ответы

Заключение

Размер одной секции биметаллического радиатора — это не просто число, а комплексный параметр, влияющий на эффективность, безопасность и внешний вид отопительной системы. Стандартная ширина — 80–82 мм, межосевое расстояние — 350 или 500 мм, теплоотдача — 170–200 Вт для крупных моделей. Но выбор должен основываться не только на габаритах, а на полном анализе условий эксплуатации.

• Стандартная ширина секции — 80–82 мм, межосевое расстояние — 500 мм или 350 мм.
• Теплоотдача одной секции — 170–200 Вт (для 500 мм), но зависит от температуры и подключения.
• Максимальная длина радиатора — 14 секций, иначе снижается эффективность.
• Обязательно учитывайте поправочные коэффициенты при расчёте количества секций.
• Выбирайте проверенные бренды с гарантией 10+ лет и адаптируйте выбор под свою систему отопления.
