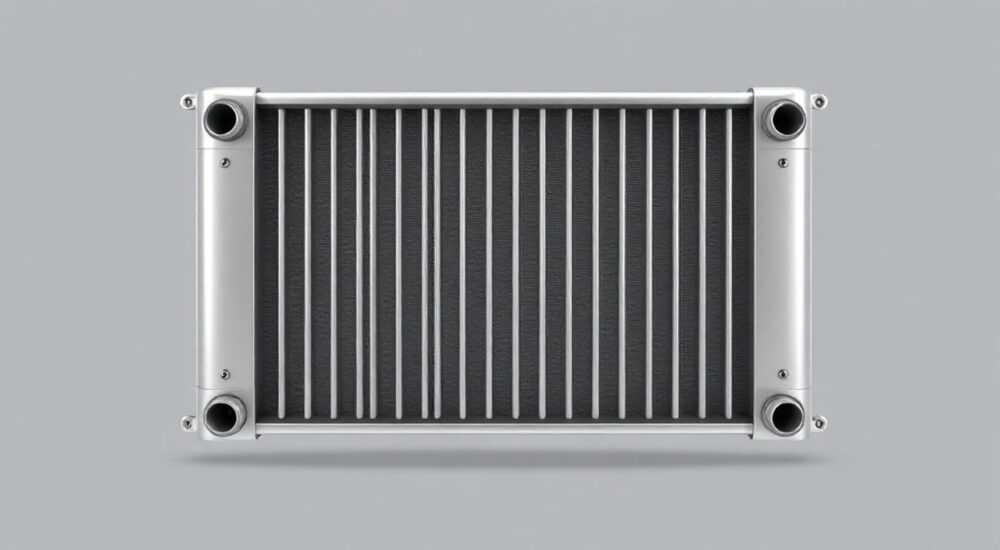

Размер секции алюминиевого радиатора отопления

Алюминиевые радиаторы отопления — популярный выбор для современных систем обогрева благодаря высокой теплоотдаче, легкому весу и современному дизайну. Размер секции таких батарей напрямую влияет на их тепловую мощность и способность эффективно обогревать помещение. Стандартная межосевая высота составляет 350 или 500 мм, но производители предлагают и другие варианты.

Стандартные размеры секций алюминиевых радиаторов

При выборе алюминиевого радиатора важно понимать, что под «размером секции» чаще всего подразумевается её межосевое расстояние — расстояние между центрами верхнего и нижнего коллекторов. Этот параметр определяет совместимость с существующими трубами разводки и влияет на внешний вид батареи в интерьере.
Наиболее распространённые межосевые размеры — 350 мм и 500 мм. Первый вариант идеально подходит для помещений с низкими подоконниками или при замене старых чугунных радиаторов. Второй — стандарт для новых домов с высокими окнами и современной разводкой отопления. Однако на рынке есть и нестандартные модели: от компактных 200 мм до высоких 800 мм.
Тепловая мощность одной секции напрямую зависит от её высоты. Например, секция 500 мм выдаёт около 180–200 Вт, тогда как 350 мм — порядка 140–160 Вт. Это означает, что для одинакового обогрева комнаты потребуется больше секций меньшей высоты, что может повлиять на длину радиатора и его размещение под окном.

Таблица сравнения типовых размеров алюминиевых секций

Приведённые значения являются усреднёнными и могут варьироваться в зависимости от модели, толщины стенок и состава сплава. Например, экструзионные радиаторы часто имеют более высокую теплоотдачу при меньшем объёме воды за счёт оптимизированной внутренней геометрии каналов.

Ключевые параметры, влияющие на выбор размера

Выбор размера секции — это не просто вопрос эстетики. Он связан с техническими характеристиками системы отопления, архитектурными особенностями помещения и климатическими условиями региона. Неправильный выбор может привести к недогреву или перерасходу энергии.
Одним из главных факторов является давление в системе. Алюминиевые радиаторы рассчитаны на рабочее давление 10–16 Бар, а опрессовочное — до 24 Бар. В высотных домах с централизованным отоплением важно выбирать модели с повышенной прочностью, даже если они немного дороже. В частных домах с автономным отоплением требования ниже, что позволяет использовать более лёгкие и дешёвые варианты.
Теплоотдача также зависит от температурного режима. Стандартные значения (например, 200 Вт) указаны при дельте температур 70 °C (90/70/20). В реальных условиях, особенно при низкотемпературных системах (55/45), мощность может быть на 30–40% ниже. Поэтому при выборе нужно учитывать реальную температуру теплоносителя.

Ещё один важный параметр — глубина секции. Стандарт — 80–100 мм. Если радиатор будет закрываться декоративным экраном или располагаться слишком близко к стене, это снижает конвекционный поток воздуха и уменьшает теплоотдачу до 20%. Для таких случаев рекомендуются модели с усиленным конвектором или увеличенным количеством рёбер.

Факторы, влияющие на эффективность обогрева

• Высота подоконника: если он расположен низко, секция 500 мм может не поместиться. В этом случае выбирают 350 мм или менее.
• Длина подоконной ниши: длинные комнаты требуют длинных радиаторов, что возможно только при использовании большего числа секций меньшей высоты.
• Тип системы отопления: в однотрубных системах теплоноситель остывает по мере движения, поэтому последние радиаторы должны иметь больший запас мощности.
• Климат региона: в северных районах требуется запас мощности 15–20%, в южных — достаточно 10%.

Как правильно выбрать размер секции: пошаговое руководство

Чтобы не ошибиться с выбором, следуйте проверенному алгоритму. Он подойдёт как для замены старых батарей, так и для проектирования новой системы отопления.

1. Определите тепловую нагрузку помещения. Упрощённый расчёт — 100 Вт на 1 м² площади. Для угловой комнаты с двумя наружными стенами — 120 Вт/м², для панорамного остекления — до 150 Вт/м².
2. Выберите межосевое расстояние. Измерьте расстояние между трубами подачи и обратки. Оно должно совпадать с межосевым размером радиатора. При замене чугунных батарей чаще всего выбирают 350 мм.
3. Рассчитайте количество секций. Разделите общую тепловую нагрузку на мощность одной секции. Например, для комнаты 18 м²: 18 × 100 = 1800 Вт. При секции 160 Вт: 1800 / 160 = 11,25 → округляем до 12 секций.
4. Учтите поправочные коэффициенты. Добавьте 10–15% запаса на случай холодов, потери в системе и неточности монтажа.
5. Проверьте габариты готового радиатора. Убедитесь, что он поместится под окном и не будет мешать открыванию створок.

Для сложных случаев — большие окна, плохая теплоизоляция, высокие потолки — рекомендуется использовать онлайн-калькуляторы производителей (например, Global, Rifar, Fondital) или обратиться к специалисту. Они учитывают более 10 параметров, включая влажность, ориентацию по сторонам света и тип остекления.

Распространённые ошибки при выборе и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот наиболее типичные ошибки и пути их решения.

• Выбор по принципу «чем выше, тем лучше». Установка радиатора 500 мм там, где достаточно 350 мм, не только портит интерьер, но и может привести к избыточному нагреву и дискомфорту. Решение: строго по расчёту, с учётом реальных условий.
• Игнорирование материала теплоносителя. Алюминий чувствителен к pH воды. В системах с агрессивным теплоносителем (высокая кислотность, примеси железа) он быстро коррозирует. Решение: использовать ингибиторы коррозии или выбирать биметаллические аналоги.
• Недооценка влияния экранов и ниш. Закрытый экран может снизить теплоотдачу на 15–25%. Решение: либо оставлять зазоры сверху и снизу, либо увеличивать количество секций.
• Ошибка при соединении секций. Перетяжка ниппелей приводит к деформации каналов и снижению теплоотдачи. Решение: использовать динамометрический ключ с усилием 8–10 Н·м.

Пример из практики: ошибка при замене батарей

Клиент установил новые алюминиевые радиаторы 500 мм вместо старых чугунных 350 мм. Трубы были на том же уровне, поэтому пришлось удлинять подводки. В результате появились воздушные пробки, и батареи плохо грели. Причина — изменение гидравлического сопротивления и завоздушивание системы. Решение: демонтаж, установка кранов Маевского и правильная балансировка.

Экспертное мнение

При выборе размера секции алюминиевого радиатора необходимо руководствоваться комплексным подходом. Главное — не максимальная мощность, а соответствие параметров системы и условий эксплуатации. Важно учитывать не только площадь помещения, но и теплопотери через окна, стены и пол.
Современные тенденции — переход на низкотемпературные системы отопления (особенно с тепловыми насосами), где эффективность радиатора зависит от площади теплообмена. В таких случаях предпочтительны модели с увеличенной высотой или двойным рядом рёбер, даже если они дороже.
Также стоит обращать внимание на качество сборки. Дешёвые радиаторы из стран Азии часто имеют заниженные показатели теплоотдачи и тонкие стенки, что снижает срок службы. Лучше выбирать продукцию европейских или проверенных российских брендов с сертификатами качества.

Вопросы и ответы

Заключение

Размер секции алюминиевого радиатора — ключевой параметр, влияющий на эффективность обогрева, внешний вид и долговечность системы. Стандартные значения 350 и 500 мм покрывают большинство случаев, но важно учитывать конкретные условия помещения и особенности системы отопления.
Правильный выбор начинается с точного расчёта тепловой нагрузки и заканчивается проверкой габаритов и совместимости с разводкой. Не стоит экономить на качестве — надёжные радиаторы от проверенных производителей служат до 20–25 лет без ремонта.

• Межосевое расстояние 350 мм — стандарт для замены чугунных батарей.
• Размер 500 мм обеспечивает максимальную теплоотдачу в новых домах.
• Тепловая мощность зависит от температуры теплоносителя и условий монтажа.
• Избегайте типичных ошибок: игнорирования pH воды, перетяжки ниппелей, закрытия экранами.
• Рассчитывайте количество секций с запасом и проверяйте габариты перед покупкой.
