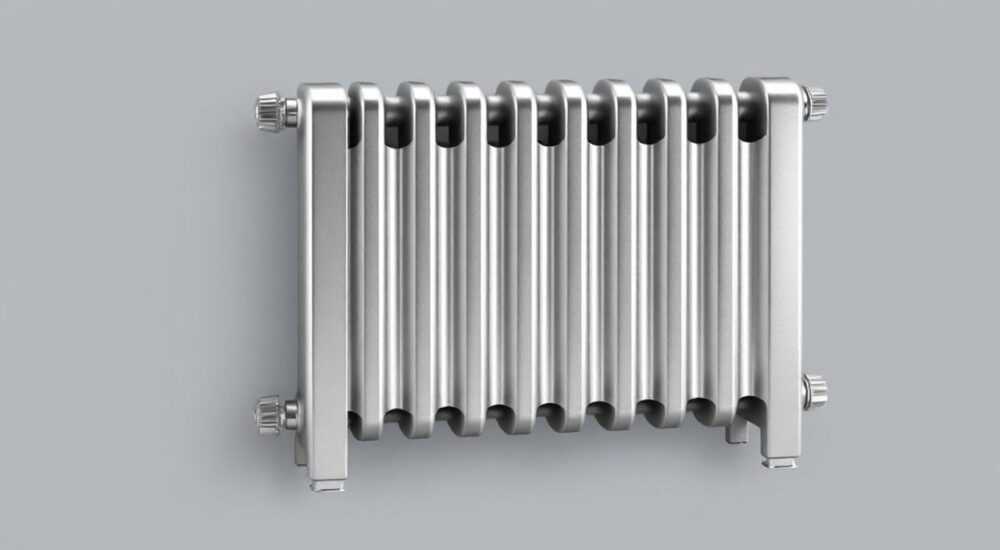

Размеры биметаллических радиаторов отопления

Биметаллические радиаторы отопления — один из самых популярных выборов для современных систем обогрева жилых и коммерческих помещений. Их востребованность обусловлена сочетанием высокой теплоотдачи, прочности и эстетики. Одним из ключевых параметров при подборе таких приборов является их габаритный размер, который напрямую влияет на эффективность обогрева, пространственное размещение и совместимость с архитектурными особенностями помещения.

Основные размеры и технические параметры

При выборе биметаллического радиатора важно понимать, что его размеры определяются несколькими ключевыми параметрами: межосевым расстоянием, шириной одной секции, глубиной и высотой всего прибора. Эти характеристики напрямую влияют на теплоотдачу, внешний вид и возможность установки в конкретном интерьере.

Межосевое расстояние — это вертикальный промежуток между центрами подводящих патрубков (входного и выходного). Оно является основным критерием совместимости с существующей разводкой труб отопления. Стандартные значения: 200, 350, 500 и реже — 800 мм. Например, если у вас старые трубы установлены с шагом 500 мм по осям, то и новый радиатор должен иметь такое же межосевое расстояние.

Ширина одной секции обычно составляет от 75 до 95 мм. Этот показатель влияет на общую длину радиатора: чем больше секций, тем длиннее прибор. Для типовой комнаты площадью 18–20 м² достаточно радиатора из 8–10 секций при межосевом расстоянии 500 мм.

Глубина биметаллического радиатора колеблется в пределах 90–110 мм. Это значение важно учитывать при установке под узкими подоконниками или в нишах. Недостаточное расстояние между задней стенкой радиатора и стеной может снизить конвекционный поток воздуха и уменьшить теплоотдачу.

Теплоотдача одной секции зависит от её размеров и конструкции. Для радиаторов с межосевым расстоянием 500 мм она составляет в среднем 170–210 Вт при температуре теплоносителя 70 °C. У моделей 350 мм — 120–160 Вт. Эти данные используются при расчёте необходимого количества секций.

Таблица стандартных размеров биметаллических радиаторов

Выбирая размер, ориентируйтесь не только на доступное пространство, но и на требования системы отопления. Например, в домах с низкотемпературным отоплением (например, от теплового насоса) предпочтительны более высокие радиаторы — они обеспечивают достаточную теплоотдачу при меньшей дельте температур.

Типы биметаллических радиаторов: полнобиметалл vs гибрид

Не все биметаллические радиаторы одинаковы. Различают два основных типа: полнобиметаллические и полубиметаллические (гибридные). От этого зависит не только долговечность, но и допустимые условия эксплуатации, включая давление и качество теплоносителя.

Полнобиметаллические радиаторы изготавливаются из стали и алюминия: стальной сердечник контактирует с теплоносителем, а алюминиевый корпус обеспечивает высокую теплоотдачу. Такие модели выдерживают давление до 35–40 атмосфер и устойчивы к гидроударам. Они идеальны для центрального отопления в многоэтажках.

Гибридные радиаторы имеют стальные коллекторы, но перемычки между ними выполнены из алюминия. Это удешевляет производство, но снижает надёжность: при плохом качестве теплоносителя возможна коррозия алюминиевых элементов. Такие модели чаще используют в автономных системах с контролируемым составом воды.

Размеры у обоих типов могут быть одинаковыми, но вес полнобиметалла выше из-за большего содержания стали. Это важно при монтаже: массивные радиаторы требуют надёжного крепления к стене, особенно при длине более 1,5 м.

Когда использовать каждый тип?

• Полнобиметалл: центральное отопление, высотные здания, системы с нестабильным давлением.
• Гибрид: частные дома с автономным отоплением, низкое гидравлическое давление, контроль качества теплоносителя.

Не экономьте на материале, если рискуете получить протечку через 5 лет. Особенно это касается радиаторов под дорогими подоконниками или в труднодоступных местах.

Как выбрать радиатор по размеру: практическое руководство

Правильный выбор размера биметаллического радиатора начинается с теплового расчёта. Он позволяет определить необходимую мощность обогрева для конкретного помещения. Без этого шага вы рискуете купить слишком слабый или, наоборот, избыточный прибор.

Стандартная формула: на 1 м² площади при высоте потолка 2,7 м требуется 100 Вт тепловой мощности. Для угловой комнаты с двумя наружными стенами — 120 Вт/м². Если потолки выше 3 м — расчёт ведётся по объёму: 40 Вт на 1 м³.

Например, комната 18 м², угловая, с потолками 2,8 м:
18 × 120 = 2160 Вт.
Округляем до 2200 Вт.

Далее выбираем тип радиатора. Допустим, мы берём модель с теплоотдачей 180 Вт на секцию (межосевое 500 мм):
2200 / 180 ≈ 12,2 → значит, нужно 13 секций.

Теперь проверяем, поместится ли такой радиатор под окном. Ширина одной секции — 85 мм:
13 × 85 = 1105 мм.
Радиатор будет длиной около 1,1 метра. Убедитесь, что подоконник шире этого значения хотя бы на 5 см с каждой стороны — иначе будет нарушен воздушный поток.

Также учтите наличие препятствий: мебели, штор, декоративных экранов. Закрытый радиатор теряет до 30% теплоотдачи. Лучше выбирать открытую установку или использовать решётки с большой площадью прохождения воздуха.

Пошаговый алгоритм выбора размера

1. Измерьте площадь и высоту помещения.
2. Определите тип комнаты (угловой, с балконом, на первом этаже).
3. Выполните тепловой расчёт (по площади или объёму).
4. Выберите межосевое расстояние, исходя из разводки труб.
5. Подберите модель радиатора и узнайте теплоотдачу одной секции.
6. Рассчитайте количество секций.
7. Проверьте габариты: длина, глубина, соответствие подоконнику.
8. Убедитесь в возможности монтажа и обслуживания.

Помните: лучше иметь небольшой запас мощности, чем недогрев. Современные термоголовки позволят регулировать температуру, не допуская перегрева.

Установка и монтаж: как размер влияет на монтажные решения

Размер радиатора напрямую определяет способ и сложность монтажа. Длинные и высокие модели требуют точного выставления по уровню, надёжных кронштейнов и дополнительной фиксации при длине свыше 1,5 м.

Стандартное крепление — два верхних и два нижних кронштейна. Но если радиатор состоит из 12 и более секций, рекомендуется использовать третий нижний кронштейн по центру. Это предотвратит прогиб и деформацию корпуса под собственным весом.

Расположение относительно стены также регламентировано:
— зазор сзади — не менее 20–30 мм;
— снизу — 100 мм от пола;
— сверху — 100 мм до подоконника или ниши.

Эти зазоры обеспечивают свободную циркуляцию воздуха. При их нарушении КПД радиатора падает на 15–25%.

Особенности установки в зависимости от размера

• Короткие радиаторы (до 600 мм): легко монтируются, подходят для узких ниш, но могут не обеспечить нужную теплоотдачу.
• Средние (600–1200 мм): оптимальный баланс мощности и компактности, наиболее востребованы.
• Длинные (свыше 1200 мм): требуют усиленного крепления, возможны проблемы с попаданием воздуха — нужен кран Маевского повышенной производительности.

При скрытой прокладке труб (в полу или стене) убедитесь, что межосевое расстояние радиатора соответствует выводам. Несоответствие даже на 10–15 мм потребует сложной подгонки с риском протечки.

Частые ошибки при выборе размера и как их избежать

Многие покупатели совершают типичные ошибки, которые приводят к неэффективному обогреву или необходимости переделки. Вот основные из них:

• Выбор по принципу «чем больше, тем лучше». Избыточный радиатор создаёт перегрев, увеличивает расход энергии и может вызвать дискомфорт. Правильный расчёт — ключ к комфорту.
• Игнорирование межосевого расстояния. Установка радиатора с другим шагом патрубков требует сложной подводки, что портит интерьер и повышает риск протечки.
• Неучёт глубины прибора. Толстый радиатор может не поместиться под узким подоконником или в нише, что приведёт к частичному перекрытию потока воздуха.
• Установка без запаса по длине. Радиатор должен быть на 5–10 см уже подоконника, иначе тёплый воздух не будет подниматься вверх, создавая «тепловую завесу».

Также часто забывают про вес. Биметаллический радиатор из 10 секций весит 12–15 кг в сборе. При монтаже на гипсокартон или пустотелые стены нужны анкерные крепления — обычные дюбели не выдержат нагрузки.

Экспертное мнение

По его словам, современные производители предлагают радиаторы с улучшенной конвекцией: дополнительные внутренние рёбра, покрытие с высоким коэффициентом излучения. Это позволяет немного компенсировать уменьшение габаритов, но полностью заменить площадь теплообмена технологиями невозможно.

Также эксперт отмечает рост популярности радиаторов с нижним подключением — они удобны при скрытой разводке. Однако такие модели часто имеют чуть меньшую теплоотдачу из-за изменённой гидравлики. При выборе уточняйте паспортные данные.

Вопросы и ответы

Заключение

Выбор размера биметаллического радиатора — это не просто вопрос габаритов, а комплексная задача, требующая учёта тепловых, монтажных и архитектурных факторов. Ошибка в одном из параметров может свести на нет преимущества даже самого качественного прибора.

• Межосевое расстояние должно соответствовать разводке — 350 мм и 500 мм самые распространённые.
• Тепловой расчёт предотвращает недогрев или перерасход энергии.
• Длина радиатора не должна превышать ширину подоконника.
• Глубина и зазоры важны для эффективной конвекции.
• Полнобиметаллические модели предпочтительны для многоквартирных домов.
