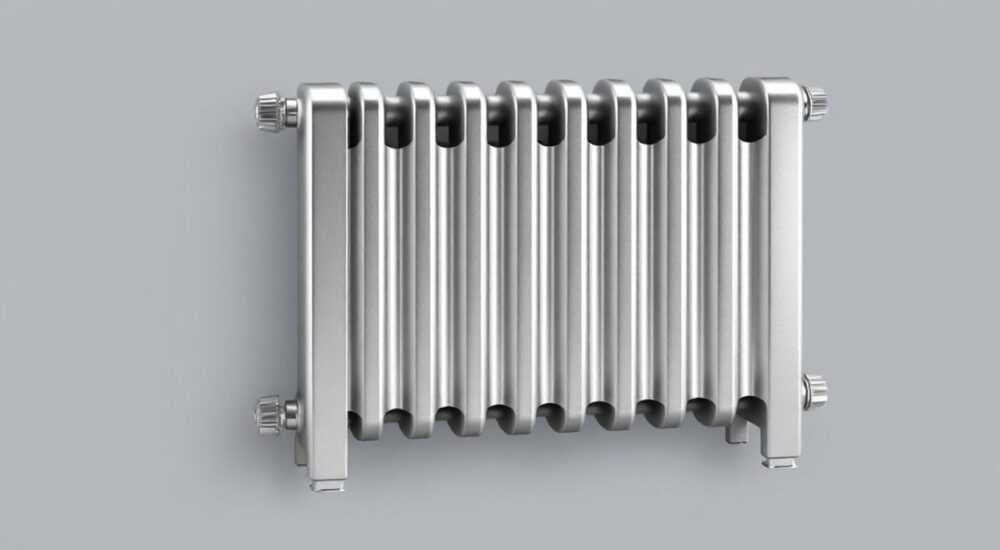

Размеры биметаллических радиаторов

Биметаллические радиаторы — один из самых популярных выборов для современных систем отопления благодаря сочетанию прочности, эффективности и эстетики. Их конструкция, объединяющая стальную или медную сердцевину с алюминиевым корпусом, обеспечивает высокую теплоотдачу при устойчивости к гидроударам и коррозии. Однако при выборе таких радиаторов ключевое значение имеют не только материалы, но и размеры биметаллических радиаторов, которые напрямую влияют на монтаж, тепловую мощность и вписываемость в интерьер.

Основные размеры и технические параметры биметаллических радиаторов

При выборе биметаллического радиатора важно понимать, что «размер» — это комплекс характеристик, включающий несколько ключевых параметров. Каждый из них влияет на монтаж, внешний вид и эксплуатационные качества.

Первый и самый важный параметр — межосевое расстояние. Это вертикальное расстояние между центрами подводящих патрубков (входа и выхода теплоносителя). Наиболее распространённые значения — 500 мм и 350 мм. Радиаторы с межосевым расстоянием 500 мм считаются стандартными и чаще всего используются в многоэтажных домах. Модели на 350 мм — более компактные, подходят для установки под низкими подоконниками.

Глубина радиатора — ещё один важный фактор. Она определяет, насколько прибор будет выступать от стены. Стандартная глубина составляет 90–100 мм. Узкие модели могут быть 70–80 мм, что актуально при ограниченном пространстве. Глубина влияет не только на дизайн, но и на конвекцию воздуха: слишком плоские радиаторы хуже нагревают помещение.

Длина одной секции обычно колеблется от 75 до 95 мм. Эта величина позволяет рассчитать общую длину батареи, исходя из количества секций. Например, 10-секционный радиатор с шириной секции 80 мм займёт около 800 мм по длине. При этом стоит учитывать, что между торцами радиатора и стеной/подоконником должно оставаться свободное пространство — минимум 5 см с каждой стороны.

Высота радиатора зависит от межосевого расстояния, но также включает дополнительные 60–80 мм сверху и снизу (за счёт патрубков и корпуса). То есть радиатор с межосевым 500 мм может иметь общую высоту до 580 мм.

Влияние размеров на теплоотдачу и эффективность

Размеры радиатора напрямую связаны с его тепловой мощностью. Чем больше поверхность нагрева, тем выше теплоотдача. Однако зависимость не всегда линейна — важны и конструктивные особенности.

Мощность одной секции биметаллического радиатора с межосевым 500 мм составляет в среднем 170–200 Вт. Для 350 мм — 120–150 Вт. Эти цифры зависят от температурного режима системы (обычно рассчитываются при ΔT = 70 °C). При реальных условиях (ниже температура теплоносителя) фактическая мощность может быть ниже на 15–25%.

Рассмотрим пример: комната площадью 18 м² с одной наружной стеной и одним окном требует около 1800 Вт тепла (при норме 100 Вт/м²). Если использовать секции по 180 Вт, понадобится 10 секций. Такой радиатор будет иметь длину около 800 мм и высоту до 580 мм — комфортно разместится под большинством подоконников.

Глубина радиатора влияет на конвекционные потоки. Более глубокие модели создают лучшую циркуляцию тёплого воздуха, особенно если они закрыты декоративным экраном. Узкие радиаторы эффективнее работают в открытых системах, но теряют до 15% мощности при установке за решёткой.

Форма и расположение рёбер внутри алюминиевой оболочки также играют роль. Современные модели имеют продуманную геометрию каналов, увеличивающую площадь теплообмена без увеличения габаритов.

Стандарты и совместимость: межосевое расстояние и присоединительные размеры

Единые стандарты монтажа позволяют заменять радиаторы без переделки трубопроводов. В России и странах СНГ действует ГОСТ, согласно которому межосевое расстояние должно быть кратно 50 мм. На практике это означает, что 95% радиаторов выпускаются с шагом 350 мм и 500 мм.

Присоединительная резьба — G½» (дюймовая) — универсальна для всех бытовых моделей. Это позволяет подключать биметаллические радиаторы к системам, где ранее стояли чугунные или алюминиевые.

Если ваша система имеет нестандартное межосевое расстояние (например, 400 мм), возможны два решения:

• Использовать переходники и сместить подводы — допустимо при небольших отклонениях (до 20 мм).
• Выбрать радиатор с регулируемым монтажом — такие модели предлагают некоторые европейские бренды.

Как выбрать радиатор по размерам под конкретное помещение

Выбор размера радиатора — не просто вопрос дизайна, а инженерная задача. Вот пошаговый алгоритм:

1. Определите тепловую нагрузку. Упрощённо — 100 Вт на 1 м² площади. Для точного расчёта учитывайте: количество наружных стен, тип окон, этажность, климатический регион.
2. Выберите межосевое расстояние. Исходя из высоты подоконника. Под стандартный подоконник (80–90 см от пола) идеально подходит 500 мм.
3. Рассчитайте количество секций. Разделите необходимую мощность на теплоотдачу одной секции. Полученное число округлите вверх.
4. Оцените длину и глубину. Убедитесь, что радиатор поместится под окном с зазорами по 5 см с каждой стороны и 10 см от подоконника.
5. Проверьте совместимость с системой. Уточните рабочее давление в сети — для ЦО это 9–15 бар, для автономного — 1,5–2,5 бар.

Для ванных комнат и узких прихожих подойдут узкие и высокие радиаторы — так называемые «плинтусные» или «вертикальные» модели. Они имеют межосевое 500 мм, но ширину всего 40–60 мм, что позволяет устанавливать их в труднодоступных местах.

Особенности монтажа и установки: что нужно учитывать

Даже идеально подобранный по размерам радиатор может работать плохо при неправильной установке. Вот ключевые моменты:

• Горизонтальный уровень. Радиатор должен быть установлен строго горизонтально. Отклонение более 1 мм на метр приводит к завоздушиванию.
• Крепление. Используйте штатные кронштейны. Для 10-секционного радиатора требуется минимум 2 нижних и 1 верхний кронштейн. При длине свыше 1,2 м — добавьте промежуточную опору.
• Зазоры. Снизу — не менее 10 см до пола, сверху — 10 см до подоконника, сзади — 2–3 см до стены. Это обеспечивает циркуляцию воздуха.
• Подключение. Диагональная схема (подача сверху с одной стороны, обратка снизу с противоположной) — самая эффективная. Боковое подключение снижает мощность на 5–7%.

Если радиатор закрывается декоративной решёткой, выбирайте модели с перфорацией не менее 60% площади. Сплошные экраны снижают теплоотдачу на 20–30%.

Лучшие производители и типовые модели с указанием размеров

На рынке представлены десятки брендов, но лишь некоторые отличаются стабильным качеством и точным соблюдением размеров.

Российские бренды (Rifar, Oasis) оптимальны для централизованного отопления благодаря высокому рабочему давлению. Европейские (Sira, Global) — выбор для частных домов, где важны точность и долговечность.

Обратите внимание: у некоторых производителей есть модели с нестандартными размерами — например, 200 мм межосевого. Они предназначены для специфических условий (высокие потолки, ниши).

Экспертное мнение

По его словам, оптимальный подход — комплексный: технический расчёт + визуальная оценка + консультация со специалистом. Особенно это важно при ремонте всей системы.

Часто задаваемые вопросы

Заключение

Размеры биметаллических радиаторов — это не просто габариты, а комплекс параметров, определяющих эффективность, безопасность и удобство эксплуатации. Правильный выбор начинается с анализа межосевого расстояния, мощности и габаритов помещения. Не менее важны монтаж и совместимость с системой отопления.

• Ориентируйтесь на межосевое расстояние — 500 мм или 350 мм — в зависимости от высоты подоконника.
• Рассчитывайте количество секций по тепловой нагрузке, а не по площади «на глаз».
• Соблюдайте монтажные зазоры: 10 см снизу и сверху, 2–3 см сзади.
• Выбирайте проверенных производителей: Rifar, Sira, Global — гарантия точных размеров и долговечности.
• Не забывайте про воздухоотводчик и правильную схему подключения — это влияет на 15–20% мощности.
