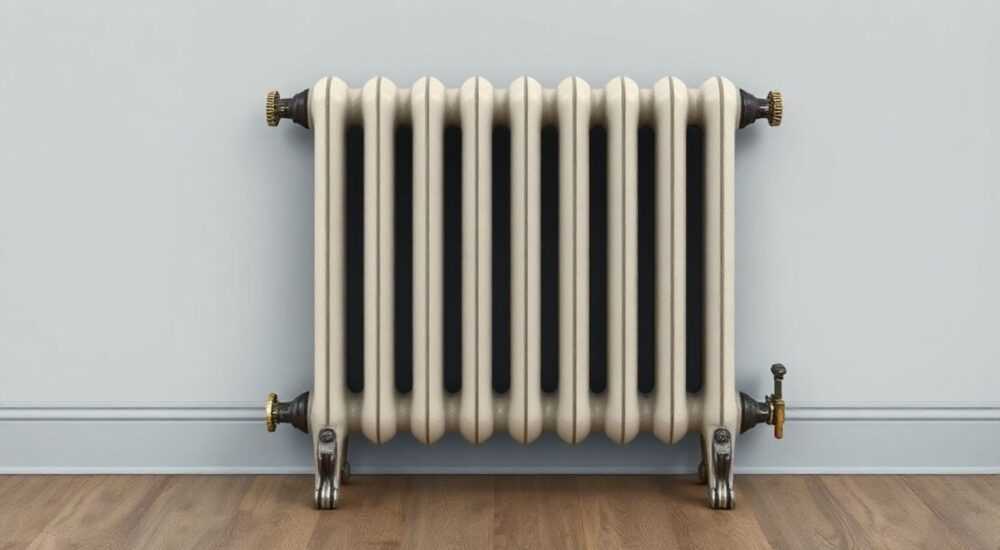

Размеры чугунной батареи отопления

Чугунные батареи отопления остаются популярным выбором для многих домов и квартир, особенно в старых жилых зданиях. Несмотря на появление более современных альтернатив, такие радиаторы ценятся за долговечность, устойчивость к коррозии и способность долго удерживать тепло. Однако при замене или установке новых секций важно точно знать их габариты — от этого зависят эффективность обогрева, совместимость с системой и эстетика помещения.

Стандарты и основные параметры чугунных радиаторов

Чугунные радиаторы производятся по строгим техническим нормам, которые регламентируют их габариты, массу, теплоотдачу и монтажные параметры. Ключевые характеристики, на которые стоит обратить внимание: межосевое (межцентровое) расстояние, глубина, высота и ширина одной секции. Эти параметры напрямую влияют на то, как батарея впишется в интерьер и будет ли она эффективно работать в конкретной системе отопления.

Межосевое расстояние — это расстояние между центрами верхнего и нижнего патрубков. Оно определяет, насколько высоко нужно размещать трубы. Наиболее распространённые значения — 300, 500 и 600 мм. Высота всей батареи обычно на 70–100 мм больше межосевого расстояния из-за конструктивных особенностей чугунного литья.

Глубина секции (расстояние от стены до передней поверхности радиатора) также важна, особенно если батарея устанавливается под окном. Слишком выступающий радиатор может мешать гардинам или подоконнику. Ширина одной секции варьируется от 93 до 110 мм в зависимости от модели. От этого зависит общая длина батареи при заданном количестве секций.

Теплоотдача одной секции — ещё один критически важный параметр. Она измеряется в ваттах (Вт) и зависит от температурного режима системы. Например, при ΔT = 70 °C (температура теплоносителя 90 °C, воздуха в комнате — 20 °C) одна секция МС-140 выдаёт около 160 Вт тепла. При снижении температуры теплоносителя этот показатель падает.

Основные размеры по ГОСТ

Производство чугунных радиаторов в России и странах СНГ регулируется ГОСТ 31311–2005 и ранее действующими стандартами. Эти документы устанавливают допустимые отклонения по размерам, требования к прочности и герметичности. Например, межосевое расстояние может иметь отклонение ±4 мм, что необходимо учитывать при проектировании.

Популярные модели и их размеры

На российском рынке представлено несколько десятков моделей чугунных радиаторов, но лишь некоторые из них пользуются массовым спросом. Разберём наиболее востребованные варианты, их параметры и особенности применения.

Самая известная модель — МС-140. Она выпускается уже более полувека и до сих пор встречается в большинстве многоквартирных домов советской постройки. Радиатор имеет широкие рёбра, обеспечивает хорошую конвекцию и выдерживает давление до 9 атмосфер. Межосевое расстояние — 500 мм, ширина секции — 93 мм, глубина — 140 мм, масса — около 7,1 кг.

Ещё одна классическая модель — МС-110. Она отличается меньшей глубиной (110 мм), что позволяет устанавливать её в помещениях с узкими подоконниками. Межосевое расстояние — 300 или 500 мм. Теплоотдача немного ниже, чем у МС-140, — около 130–140 Вт на секцию при стандартных условиях.

Более современный вариант — МС-90. Эта модель компактнее: глубина всего 90 мм, что делает её идеальной для современных интерьеров. Подходит для домов с низким подоконником или при скрытой прокладке труб. Однако из-за меньшей площади теплообмена её применяют реже.

Импортные аналоги, такие как Demrad Rovcal (Турция) или Viadrus STYL 30 (Чехия), отличаются улучшенной теплоотдачей и более эстетичным дизайном. Они соответствуют европейским стандартам EN 442 и могут работать в системах с переменным давлением. При этом сохраняют совместимость с российскими трубопроводами.

Сравнение популярных моделей

Как рассчитать количество секций под помещение

Правильный расчёт числа секций — залог комфортного микроклимата и энергоэффективности. Слишком мало секций — в комнате будет холодно; слишком много — система будет перегреваться, а расходы на отопление возрастут.

Простейший метод — расчёт по площади. По нормам СНиП на каждые 10 м² площади при высоте потолков до 3 м требуется 1 кВт тепловой мощности. То есть на комнату 18 м² нужно около 1800 Вт. Если одна секция МС-140 даёт 160 Вт, потребуется 1800 / 160 ≈ 11,25 → округляем до 12 секций.

Однако этот метод упрощённый. Более точный подход учитывает объём помещения, климатический регион, количество внешних стен, тип окон и уровень утепления. Формула:

1. Определите объём помещения: S × h (площадь × высота).
2. Умножьте на удельную тепловую нагрузку (41 Вт/м³ для Центральной России).
3. Примените поправочные коэффициенты:
   • Крайний север — ×1,5
   • Две внешние стены — ×1,2
   • Пластиковые окна — ×0,8
   • Наличие утепления — ×0,7–0,9
4. Разделите результат на теплоотдачу одной секции.

Например, комната 18 м², потолок 2,7 м, одна внешняя стена, обычные деревянные окна, средняя полоса:

Объём = 18 × 2,7 = 48,6 м³
Базовая мощность = 48,6 × 41 = 1992,6 Вт
Поправка: 1992,6 × 1,1 (за внешнюю стену) ≈ 2192 Вт
Секций МС-140: 2192 / 160 ≈ 13,7 → 14 секций

Ограничения по длине батареи

Даже если расчёт дал 20 секций, не стоит собирать одну длинную батарею. Слишком протяжённые радиаторы плохо прогреваются по краям, создавая «мертвые зоны». Оптимальная длина — до 2,5 метров. Если нужно больше, лучше установить два радиатора.

Также учтите, что при более чем 15–20 секциях возрастает риск гидроудара и трудностей при заполнении системы. Производители рекомендуют разбивать такие сборки на блоки по 10–12 секций с установкой компенсаторов.

Типичные ошибки при выборе и как их избежать

Многие владельцы сталкиваются с проблемами после установки чугунных батарей. Чаще всего причина — ошибки на этапе выбора и расчёта.

Первая ошибка — игнорирование межосевого расстояния. Хозяева покупают радиатор «похожий», но с другим шагом патрубков. В результате приходится менять трубы, что увеличивает стоимость монтажа и создаёт риск протечек.

Вторая ошибка — завышение или занижение количества секций. Некоторые считают: «чем больше — тем теплее». Но избыточное тепло не только бесполезно, но и вредно: воздух пересыхает, появляется конденсат на окнах, растёт расход энергии.

Третья — неправильная оценка веса. Чугунная батарея из 12 секций МС-140 весит около 85 кг. Если стены хрупкие (например, гипсокартон или панельные перегородки), крепления могут не выдержать. Требуются усиленные кронштейны и анкерные болты.

Четвёртая — отсутствие учёта интерьера. Чугунные радиаторы — массивные объекты. Если батарея выступает за подоконник, она может мешать шторам или вентиляции. Лучше выбирать модели с меньшей глубиной или планировать монтаж заранее.

Монтаж и совместимость с системами отопления

Установка чугунной батареи требует соблюдения нескольких ключевых правил. Во-первых, крепление должно быть надёжным. Используйте минимум два кронштейна на 10 секций. Для длинных радиаторов — три и более. Кронштейны фиксируются в капитальной стене, а не в облицовке.

Во-вторых, соблюдайте горизонталь. Батарея должна иметь небольшой уклон (2–3 мм на метр) в сторону стояка — это помогает удалять воздух. Установите кран Маевского в верхней части радиатора для ручного удаления воздушных пробок.

В-третьих, проверьте совместимость материалов. Чугун хорошо сочетается с стальными и полипропиленовыми трубами, но при соединении с алюминием возможна электрохимическая коррозия. Используйте переходники из латуни.

Системы с насосной циркуляцией работают с чугунными радиаторами без ограничений. В гравитационных системах (с естественной циркуляцией) важно не делать слишком длинные горизонтальные участки — чугун медленно реагирует на изменения, и это может снизить эффективность.

Экспертное мнение

Вопросы и ответы

Заключение

Выбор чугунной батареи — ответственный процесс, требующий учёта множества факторов: от точных размеров до тепловой нагрузки помещения. Знание стандартных параметров, таких как межосевое расстояние, ширина и теплоотдача, помогает избежать ошибок при замене или новом монтаже.

Современные технологии не сделали чугун устаревшим — напротив, его уникальные свойства находят применение даже в новых домах. Главное — подойти к выбору осознанно, учитывать все нюансы и не пренебрегать расчётами.

• Самый распространённый размер — межосевое расстояние 500 мм (модель МС-140).
• Ширина одной секции — 93–110 мм, масса — до 7,5 кг.
• Теплоотдача зависит от температуры теплоносителя и может быть ниже заявленной.
• Не устанавливайте более 15–20 секций в одну батарею — это снижает эффективность.
• Всегда проверяйте совместимость по монтажным размерам и надёжность креплений.
