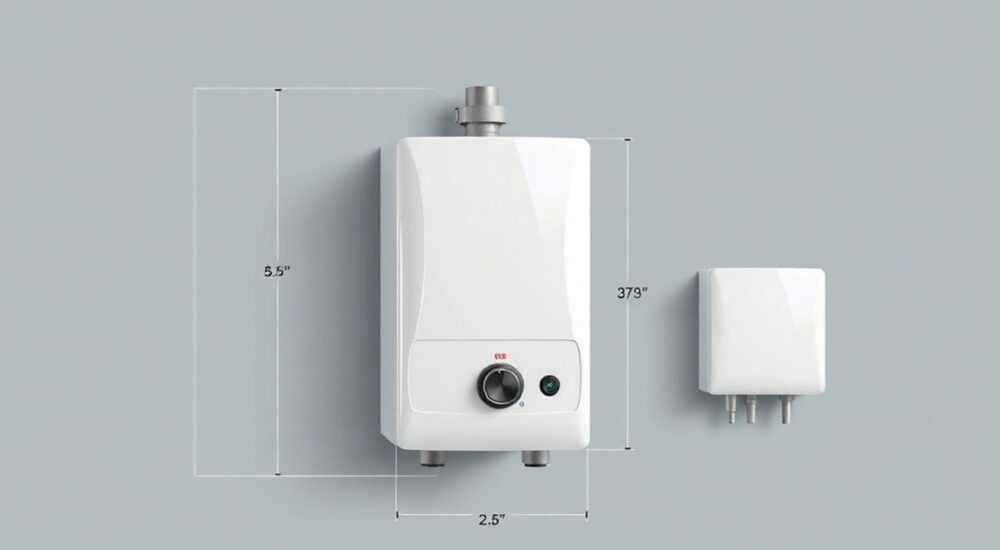

Размеры электрического котла

Электрический котел — это компактное, безопасное и эффективное решение для отопления частного дома или квартиры. Однако выбор подходящего агрегата напрямую зависит не только от его мощности, но и от габаритов оборудования. Размеры электрокотла влияют на монтаж, размещение в помещении, доступность для обслуживания и даже на возможность установки в ограниченных пространствах, таких как кухонный шкаф или подсобка.

Факторы, влияющие на габариты электрокотла

При выборе электрического котла важно понимать, что его размеры определяются несколькими ключевыми факторами. Первый — это тип нагревательного элемента. ТЭНовые котлы, наиболее распространённые на рынке, часто имеют более крупные габариты из-за необходимости размещения нескольких трубчатых нагревателей, расширительного бака и насоса (в составе блока). В то время как электродные и индукционные модели могут быть компактнее, особенно при одинаковой тепловой мощности.

Второй фактор — мощность устройства. Чем выше мощность, тем больше объём теплообменника и нагревательных элементов. Например, котёл на 6 кВт будет заметно меньше, чем модель на 18 кВт. При этом увеличение мощности не всегда пропорционально увеличивает все три измерения — чаще всего растёт высота или ширина, а глубина остаётся относительно постоянной.

Третий фактор — наличие встроенного циркуляционного насоса и расширительного бака. Современные комбинированные электрокотлы «всё в одном» экономят пространство, но за счёт этого становятся массивнее. Если же вы используете внешние компоненты, можно выбрать более компактный котёл, но придётся учитывать габариты всей системы в целом.

Производитель также играет важную роль. Европейские бренды (например, Protherm, Vaillant) часто делают акцент на эргономику и минимализм, предлагая плоские, стильные корпуса. Российские и китайские аналоги могут быть крупнее при той же мощности из-за менее оптимизированной конструкции. Поэтому всегда сравнивайте не только цифры в паспорте, но и реальные чертежи.

Стандартные размеры по типам котлов

Чтобы сделать осознанный выбор, важно понимать, какие размеры характерны для каждого типа электрокотлов. Ниже приведены усреднённые данные по популярным моделям, представленным на российском рынке.

ТЭНовые котлы

Это самый распространённый тип. Они работают по принципу нагрева воды с помощью трубчатых электронагревателей. Благодаря простоте конструкции и надёжности, такие котлы широко используются в частных домах и квартирах.

• Мощность 3–6 кВт: высота 30–40 см, ширина 20–25 см, глубина 15–20 см
• Мощность 9–12 кВт: высота 50–60 см, ширина 25–30 см, глубина 20–25 см
• Мощность 15–24 кВт: высота 60–75 см, ширина 30–40 см, глубина 25–30 см

Пример: котёл Эван Warmos-IV-9 имеет габариты 58×28×25 см, а Protherm Скат 12 кВт — 70×38×29 см.

Электродные котлы

Работают за счёт прохождения тока через воду между электродами. Отличаются высокой скоростью нагрева и компактностью. Однако требуют использования специального теплоносителя с нужной проводимостью.

• Мощность до 6 кВт: высота 25–35 см, диаметр корпуса 10–15 см (часто цилиндрическая форма)
• Мощность 9–15 кВт: высота 40–50 см, диаметр 15–20 см

Такие котлы легко монтируются даже в стеснённых условиях — например, под мойкой или в нише.

Индукционные котлы

Основаны на принципе электромагнитной индукции. Нагревается металлический сердечник, который передаёт тепло теплоносителю. Обладают высоким КПД и долгим сроком службы.

• Мощность 3–9 кВт: высота 40–50 см, диаметр 15–20 см
• Мощность 12–18 кВт: высота 55–65 см, диаметр 20–25 см

Особенность — значительный вес при относительно небольших габаритах. Например, «Галан» на 9 кВт весит около 25 кг при высоте 45 см.

Как измерить место для установки: практические шаги

Правильная подготовка к установке начинается с точных замеров. Даже самый подходящий по мощности котёл окажется бесполезным, если просто не влезет в отведённое пространство.

1. Определите зону монтажа. Чаще всего это кухня, подсобное помещение, кладовая или технический этаж. Убедитесь, что рядом есть электрический щит, водопровод и дренаж.
2. Измерьте свободное пространство. Замерьте высоту от пола до потолка, ширину между стенами или шкафами, глубину ниши. Не забудьте учесть толщину утеплителя, если стены утеплены.
3. Добавьте запас. Оставьте минимум 50 см спереди для доступа к панели управления и обслуживанию. По бокам — 10–15 см для вентиляции и подключения труб. Сверху — 30 см для монтажа воздухоотводчика и расширительного бака (если он отдельный).
4. Учтите расположение коммуникаций. Расстояние до стояков отопления, канализации и электрического ввода должно позволять выполнить подключение без натяжения труб и кабелей.
5. Проверьте несущую способность стены. Особенно важно для тяжёлых ТЭНовых котлов. Гипсокартон или фанера не подойдут — нужна капитальная стена из кирпича или бетона.

Если планируете встраивать котёл в шкаф, убедитесь, что дверцы открываются на 90°, а внутри есть вентиляция. Лучше использовать перфорированные панели или установить вентилятор.

Распространённые ошибки при выборе котла по размеру

Даже опытные мастера иногда допускают просчёты, которые ведут к дополнительным расходам или переделке системы. Вот самые частые ошибки:

• Выбор по мощности, без учёта габаритов. Владельцы дома считают, что главное — чтобы хватило тепла. Но если котёл не помещается в отведённое место, придётся либо менять оборудование, либо перепланировать помещение.
• Игнорирование сервисного доступа. Установка котла вплотную к стене или в узкий шкаф затрудняет диагностику и ремонт. Производители рекомендуют оставлять переднюю зону свободной — это требование гарантии.
• Подключение без учёта длины кабелей и труб. Особенно актуально для настенных моделей. Если электрокабель или подводка слишком короткие, приходится использовать переходники, что снижает надёжность.
• Неучёт веса при монтаже. Индукционные и мощные ТЭНовые котлы весят 20–40 кг. Монтаж на гипсокартон без усиления приведёт к обрушению.
• Выбор «с запасом» по размеру. Некоторые берут более крупный котёл, думая, что так будет «надёжнее». Но это увеличивает стоимость, занимает лишнее место и может привести к частым включениям/выключениям при малой нагрузке.

Как избежать ошибок: чек-лист перед покупкой

1. Замерил место установки с учётом всех зазоров?
2. Сравнил габариты трёх моделей с нужной мощностью?
3. Проверил наличие встроенного насоса и бака?
4. Убедился в прочности стены?
5. Запланировал место для расширительного бака и группы безопасности (если не встроены)?

Совместимость с другим оборудованием и системой отопления

Размеры котла — это лишь часть картины. Важно, как он вписывается в общую систему. Современные отопительные решения всё чаще включают бойлер косвенного нагрева, теплые полы, автоматику и ИБП.

Если вы планируете использовать бойлер ГВС, учтите, что вместе с котлом они образуют единый узел. Комнату нужно проектировать с учётом общих габаритов. Например, котёл 70 см высотой + бойлер 100 см = 170 см вертикальной нагрузки. Плюс зазоры — и вам уже нужна высота помещения от пола до потолка не менее 2,2 метра.

Автоматика и блоки управления могут монтироваться отдельно. Но некоторые модели (например, ZOTA) имеют встроенную погодозависимую регулировку, что экономит место. Также стоит рассмотреть возможность удалённого управления через Wi-Fi — тогда панель можно вынести в любое удобное место.

Для бесперебойной работы необходим источник бесперебойного питания (ИБП). Он занимает дополнительно 20–30 см по ширине и требует отдельного места рядом с котлом. Учитывайте это при проектировании.

Экспертное мнение

«За последние годы наблюдается тренд на миниатюризацию отопительного оборудования. Особенно это касается ТЭНовых котлов — производители активно оптимизируют внутреннюю компоновку. Однако не стоит гнаться за компактностью в ущерб функциональности. Например, котёл с встроенным насосом и баком может быть чуть крупнее, но он сэкономит вам 0,5 м² полезной площади и упростит монтаж. Главное — делать выбор на основе комплексного расчёта: мощность, габариты, энергопотребление, условия эксплуатации.»

— Марина Петрова, ведущий инженер проектного бюро «ТеплоДом», 18 лет в HVAC

Она также отмечает, что в 2025 году на рынке появились первые модели с AI-управлением и самодиагностикой. Такие котлы, несмотря на продвинутую начинку, не увеличились в размерах — напротив, за счёт отказа от громоздких механических реле удалось сократить габариты на 10–15%.

Вопросы и ответы

Заключение

Размеры электрического котла — это не второстепенный параметр, а ключевой фактор при проектировании системы отопления. От правильного выбора зависят удобство монтажа, доступность обслуживания, безопасность и даже стоимость эксплуатации. Компактные модели позволяют сэкономить пространство, но важно не жертвовать функциональностью ради минимализма.

• Габариты зависят от типа, мощности и наличия встроенных компонентов.
• Всегда оставляйте свободное пространство для обслуживания: минимум 50 см спереди.
• Сравнивайте несколько моделей по реальным чертежам, а не только по заявленной мощности.
• Учитывайте совокупные габариты всей системы: котёл, бак, насос, ИБП.
• Компактность — хорошо, но не в ущерб надёжности и доступности сервиса.
