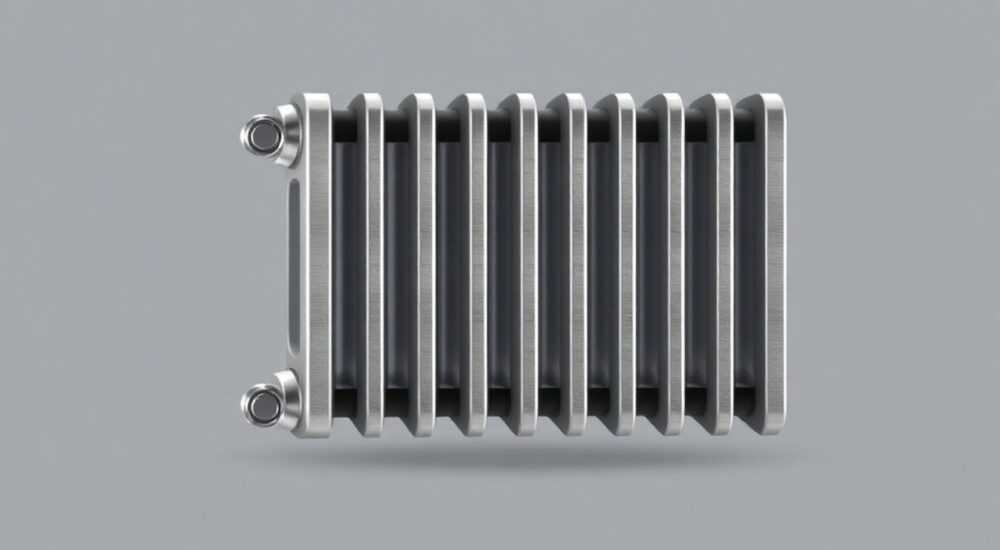

Размеры одной секции биметаллического радиатора

Биметаллические радиаторы давно стали стандартом для современных систем отопления — они сочетают прочность стальных каналов и высокую теплоотдачу алюминиевого корпуса. При выборе такого оборудования важно учитывать не только бренд и цену, но и габаритные параметры одной секции, ведь именно от них зависит эффективность обогрева помещения, способ монтажа и совместимость с интерьером. Многие потребители сталкиваются с путаницей: почему одни радиаторы выглядят одинаково, но имеют разную мощность? В чём подвох в заявленных производителем размерах?

Размеры и ключевые параметры одной секции

При выборе биметаллического радиатора основными габаритами являются межосевое расстояние, ширина и глубина одной секции. Эти параметры определяют, насколько комфортно будет устройство вписываться в нишу под окном, какую тепловую нагрузку оно сможет нести и будет ли совместимо с существующей разводкой труб.
Межосевое расстояние — это расстояние между центрами подводящих патрубков (верхнего и нижнего). Оно является главным критерием при замене старых радиаторов. Самый распространённый стандарт — 500 мм. Однако на рынке также представлены модели с расстоянием 350 мм, 400 мм и даже 200 мм — такие используются в условиях ограниченного пространства.
Ширина одной секции колеблется в пределах 80–90 мм. Это значение напрямую влияет на общую длину батареи. Например, радиатор из 10 секций займёт 800–900 мм по горизонтали. Узкие модели (80 мм) удобны для установки в узкие подоконники или в помещениях с ограниченным местом.
Глубина — третий важный параметр. Обычно она составляет 75–100 мм. Более глубокие радиаторы могут иметь повышенную теплоотдачу за счёт увеличенной площади оребрения, но требуют больше свободного пространства перед собой. Рекомендуется оставлять минимум 50 мм зазора до штор или гардин, чтобы не блокировать конвекционный поток воздуха.

Примеры типовых размеров популярных моделей

Обратите внимание: полная высота радиатора всегда превышает межосевое расстояние — за счёт верхней и нижней части корпуса. Это важно при монтаже в ниши: нужно оставлять минимум 100 мм сверху и 120 мм снизу от пола.

Как размеры влияют на теплоотдачу

Формально, чем больше габариты секции — тем выше её теплоотдача. Но связь не всегда линейная. Тепловая мощность зависит от объёма теплоносителя, площади поверхности и конструкции внутреннего стального сердечника.
Стандартная секция с межосевым расстоянием 500 мм выдаёт от 170 до 200 Вт тепла при температуре теплоносителя 70 °C (ΔT = 50 °C). Модели с уменьшенным расстоянием 350 мм, как правило, развивают 120–150 Вт. Разница в 30–50 Вт может показаться незначительной, но при сборке батареи из 12 секций это уже 360–600 Вт недостающего тепла.
Представьте: вы выбрали радиатор с 350 мм вместо 500 мм, потому что он «лучше вписывается» под окно. На бумаге — красиво. На деле — комната остаётся холодной, особенно в сильные морозы. Почему? Потому что меньшая высота означает меньше площади для конвекции и меньший объём воды внутри.

Есть и обратный пример: некоторые производители предлагают «усиленные» секции с увеличенной глубиной. Они действительно дают на 10–15% больше тепла, но требуют большего расхода теплоносителя и могут создавать гидравлическое сопротивление в системе. Такие решения оправданы в частных домах с насосами высокого давления, но не всегда подходят для централизованного отопления в многоквартирных домах.

Факторы, влияющие на реальную теплоотдачу

• Температура теплоносителя: в старых домах она редко превышает 60 °C, что снижает мощность на 20–30%.
• Способ подключения: диагональное и нижнее подключение менее эффективны, чем боковое.
• Загрязнение системы: накипь и шлам в каналах уменьшают теплопередачу на 10–15%.
• Установка экранов: сплошные декоративные панели могут снизить теплоотдачу на 25%.

Стандарты и совместимость с системой отопления

Биметаллические радиаторы производятся в соответствии с ГОСТ 31311–2005 и европейским стандартом EN 442. Эти нормы регламентируют не только размеры, но и испытательные режимы, давление и коррозионную стойкость.
Ключевой момент: резьба подключения — G½ дюйма (внутренняя). Это универсальный стандарт, обеспечивающий совместимость с большинством трубопроводов из металлопластика, полипропилена и стали. Однако при замене старых чугунных батарей возможны сложности: их резьба часто имеет больший диаметр (G¾), поэтому потребуются переходники.
Монтажная высота — ещё один скрытый фактор. Даже если межосевое расстояние совпадает, общая высота радиатора может отличаться на 20–30 мм. Это критично, если радиатор устанавливается в нишу с жёсткими ограничениями. Всегда делайте замеры «в живую» или используйте чертежи от производителя.

Совместимость с централизованным отоплением

В многоквартирных домах действуют строгие требования:

• Рабочее давление — не менее 15 бар;
• Опрессовочное давление — до 25 бар;
• Устойчивость к гидроударам — обязательна.

Качественные биметаллические радиаторы выдерживают до 35–40 бар, что делает их надёжным выбором. Но дешёвые аналоги, особенно без четкой маркировки, могут не справиться с перепадами давления.

Типичные ошибки при выборе по размерам

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Выбор по внешнему виду: радиатор может быть красивым, но слишком узким и слабым по мощности.
• Игнорирование полной высоты: радиатор «не влезает» в нишу, потому что забыли про 5 см сверху и снизу.
• Подбор по памяти: «у соседа такой же» — но у него другая система отопления и окна.
• Экономия на количестве секций: чтобы не платить за лишние миллиметры, ставят на 2–3 секции меньше — и мерзнут зимой.

Как избежать ошибок: пошаговый контроль

1. Снимите точные замеры ниши: ширину, высоту, расстояние от стены.
2. Определите межосевое расстояние существующих труб.
3. Рассчитайте необходимую тепловую мощность (подробнее — в следующем разделе).
4. Сверьте параметры нескольких моделей у разных производителей.
5. Проверьте наличие паспорта и сертификатов соответствия.

Как правильно рассчитать количество секций

Формула проста: общая тепловая потребность помещения делится на мощность одной секции. Но начать нужно с расчёта потребности.
Стандартный метод — 100 Вт на 1 м² площади. Для комнаты 18 м² нужно 1800 Вт. Если одна секция выдаёт 180 Вт, понадобится 10 секций. Но это базовый расчёт. Реальность сложнее.
Учитывайте:

• Количество наружных стен (угловая комната — +20%)
• Тип остекления (одинарное — +15%, энергосберегающее — –10%)
• Высота потолков (выше 3 м — +10–15%)
• Наличие утепления стен и пола
• Регион (Сибирь vs Краснодарский край)

Более точный метод — расчёт по объёму: 40 Вт на 1 м³. Комната 18 м² и 2,7 м потолков — объём 48,6 м³. 48,6 × 40 = 1944 Вт. С учётом угловой стены (+20%) — 2333 Вт. При мощности секции 180 Вт: 2333 / 180 ≈ 13 секций.

Пример расчёта для двухкомнатной квартиры

Экспертное мнение

Также эксперт обращает внимание на импортозамещение: после 2022 года многие европейские бренды ушли, но на их месте появились качественные отечественные и азиатские производители с адаптированными под российские условия стандартами. Главное — проверять сертификаты и отзывы.

Вопросы и ответы

Заключение

Размеры одной секции биметаллического радиатора — это не просто цифры в каталоге. Это ключевые параметры, влияющие на эффективность, безопасность и долговечность системы отопления. Межосевое расстояние 500 мм остаётся стандартом, но выбор должен основываться на комплексной оценке: габаритах ниши, тепловой нагрузке, характеристиках системы и качестве самого изделия.

• Основные размеры: 500 мм (межосевое), 80–90 мм (ширина), 75–100 мм (глубина).
• Теплоотдача зависит от габаритов, но реальные значения ниже заявленных.
• Всегда проверяйте паспорт и чертежи — не доверяйте только фото.
• Рассчитывайте количество секций с учётом всех факторов, включая климат и утепление.
• Выбирайте полностью биметаллические модели для централизованного отопления.
