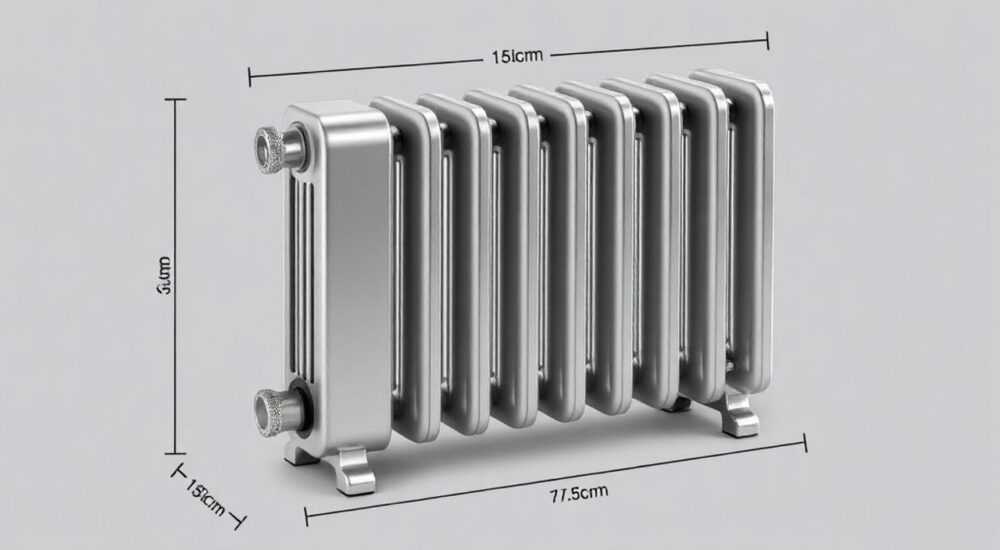

Размеры радиаторов отопления биметаллические

Биметаллические радиаторы отопления — это надежное и эффективное решение для обогрева жилых и коммерческих помещений. Их популярность растёт благодаря сочетанию прочности стальных сердечников и высокой теплоотдачи алюминиевого корпуса. Однако при выборе важно учитывать не только бренд и цену, но и габаритные размеры, которые напрямую влияют на тепловую мощность, место установки и совместимость с интерьером.

Размеры и основные параметры биметаллических радиаторов

При выборе биметаллических радиаторов ключевыми являются три параметра: межосевое расстояние, глубина (толщина) и ширина одной секции. Эти размеры определяют, насколько радиатор впишется в существующую систему отопления и интерьер помещения. Межосевое расстояние — это промежуток между центрами подводящих труб, и оно стандартизировано для удобства замены старых батарей новыми.

Наиболее распространённые значения межосевого расстояния — 350 мм и 500 мм. Радиаторы с 500 мм подходят для высоких потолков и больших помещений, обеспечивая максимальную теплоотдачу. Модели с 350 мм — оптимальны для квартир с низкими подоконниками или ограниченным пространством под окном. Глубина радиатора обычно составляет от 75 до 100 мм, что позволяет устанавливать их даже в узкие ниши.

Ширина одной секции варьируется от 80 до 95 мм, в зависимости от производителя. Чем больше секций, тем выше общая мощность радиатора, но и больше его длина. Например, радиатор из 10 секций по 90 мм будет иметь длину около 900 мм. Это важно учитывать при планировке мебели и декоративных экранов.

Стандарты ведущих производителей

Крупные бренды, такие как Global, Rifar, Sira и Royal Thermo, придерживаются общепринятых габаритов, чтобы обеспечить совместимость с типовыми разводками. Например, линейка Rifar Monolith имеет межосевое расстояние 500 мм, ширину секции 80 мм и глубину 95 мм. У Global Style эти параметры аналогичны, но с более тонким профилем — 75 мм в глубину, что делает радиатор визуально легче.

Некоторые производители предлагают нестандартные модели. Например, есть радиаторы с межосевым расстоянием 200 мм или 600 мм — они используются в специализированных системах или при дизайнерском оформлении. Однако такие изделия требуют индивидуального подхода к монтажу и согласования с проектом отопления.

Межосевое расстояние: стандарты и варианты

Межосевое расстояние — один из самых важных параметров при замене радиаторов. Оно определяет, насколько просто будет подключить новый радиатор к существующим трубам. Наиболее распространённые значения — 350 мм и 500 мм. Однако встречаются и другие: 200, 400, 600 и даже 800 мм, особенно в европейских моделях.

Радиаторы с 500 мм — классический выбор для большинства городских квартир. Они обеспечивают высокую теплоотдачу (до 200 Вт на секцию) и хорошо работают в системах центрального отопления с перепадами давления. Модели с 350 мм — компромисс между мощностью и компактностью. Они идеальны для помещений с низкими подоконниками, где нет места для высокого радиатора.

Если вы живёте в старом доме с чугунными батареями, проверьте межосевое расстояние на старом радиаторе. Часто оно составляет 500 мм, но бывает и 300 мм. В таких случаях нужно либо менять разводку, либо выбирать адаптеры и переходники. Современные биметаллические радиаторы с 300 мм встречаются редко, но некоторые бренды (например, Fondital) выпускают их под заказ.

Как правильно измерить межосевое расстояние

Чтобы избежать ошибок, измеряйте расстояние между центрами подающей и обратной трубы. Лучше делать это после демонтажа старого радиатора, используя строительную рулетку. Убедитесь, что трубы расположены строго горизонтально и параллельно. Отклонения более 5 мм могут вызвать сложности при монтаже.

Если вы планируете установку в новом доме, уточните проектные параметры у застройщика. В новых панельных домах чаще всего закладывается 500 мм, но в монолитных или элитных комплексах могут использоваться нестандартные решения.

Глубина и ширина секции: как влияют на установку

Глубина радиатора — это расстояние от стены до передней панели. Она влияет на то, насколько близко к стене можно установить радиатор и будет ли он «выступать» за подоконник. Стандартная глубина — 90–100 мм, но есть узкие модели (75–85 мм), которые почти не занимают пространства.

Узкие радиаторы особенно востребованы в интерьерах с навесными подоконниками или при установке декоративных экранов. Однако у них ниже теплоотдача, так как меньше площадь оребрения. Например, секция глубиной 75 мм может выдавать на 10–15% меньше тепла, чем модель с 95 мм.

Ширина одной секции — от 80 до 95 мм. Этот параметр влияет на общую длину радиатора. Для комнаты 18 м² может понадобиться 10–12 секций. При ширине 80 мм это даст длину 800–960 мм. Убедитесь, что подоконник или ниша позволяют разместить радиатор без зазоров менее 5 см с каждой стороны.

Влияние габаритов на интерьер и дизайн

Современные биметаллические радиаторы — не просто техника, а элемент интерьера. Производители предлагают модели с покрытием под хром, бронзу, матовый белый и даже цветные варианты. Однако размеры ограничивают выбор. Например, в маленькой кухне 8 м² не стоит ставить радиатор длиной 1 метр — он будет перегружать пространство.

Для таких случаев есть решения: радиаторы с меньшим межосевым расстоянием (350 мм) или вертикальные модели. Вертикальные биметаллические радиаторы имеют высоту до 2–3 метров, но малую ширину — по 5–8 секций. Они занимают минимум места по горизонтали и становятся дизайнерским акцентом.

Как рассчитать количество секций по площади и объему

Количество секций напрямую зависит от теплопотерь помещения. Существует два основных метода расчёта: по площади и по объёму. Первый — упрощённый, второй — более точный, особенно для помещений с высокими потолками.

По площади: на 1 м² требуется 100 Вт тепловой мощности. Для комнаты 20 м² нужно 2000 Вт. Если одна секция выдаёт 185 Вт (например, Global Style Plus 500 мм), то количество секций = 2000 / 185 ≈ 10,8 → округляем до 11. Однако этот метод не учитывает высоту потолков, количество окон, материал стен.

По объёму: на 1 м³ — 41 Вт (для панельных домов) или 34 Вт (для кирпичных). Для комнаты 20 м² и потолком 2,7 м объём = 54 м³. При 41 Вт/м³: 54 × 41 = 2214 Вт. Делим на мощность секции — получаем 12 секций. Этот метод точнее, особенно если у вас старый дом или большие окна.

• Угловая комната — добавьте 20% к расчёту.
• Окно во всю стену — +15–20%.
• Регион с суровыми зимами — +10–15%.
• Наличие теплого пола — можно снизить мощность радиатора на 20–30%.

Пример расчёта для типовой квартиры

Комната: 18 м², потолок 2,7 м, кирпичный дом, одно окно, не угловая.
Объём: 18 × 2,7 = 48,6 м³
Норма: 34 Вт/м³ → 48,6 × 34 = 1652 Вт
Мощность секции (Rifar Monolith 500 мм): 204 Вт
Количество: 1652 / 204 ≈ 8,1 → 8 секций.
С учётом запаса: лучше поставить 9 секций.

Типичные ошибки при выборе размера радиатора

Одна из самых частых ошибок — выбор радиатора «по глазу». Люди берут слишком длинный или слишком короткий радиатор, не проверяя мощность. Иногда ставят одну большую батарею в углу, игнорируя равномерность обогрева. Это приводит к сквознякам и холодным зонам.

Ещё одна ошибка — игнорирование межосевого расстояния. Хочется поставить красивый тонкий радиатор, но он не подходит по высоте. В результате — переделка труб, дополнительные фитинги, риск протечки. Также часто забывают про зазоры: радиатор вплотную к подоконнику или стене теряет до 20% теплоотдачи.

Чего не делать при выборе

1. Не сравнивайте мощность по внешнему виду — две одинаковые по размеру секции могут отличаться на 30 Вт.
2. Не ставьте радиаторы без термоголовок — невозможно регулировать температуру.
3. Не экономьте на креплениях — слабые кронштейны могут привести к провисанию и разгерметизации.
4. Не игнорируйте документацию — в паспорте указаны все точные параметры.

Монтаж и совместимость с системами отопления

Биметаллические радиаторы совместимы с большинством систем отопления: центральными и автономными, однотрубными и двухтрубными. Благодаря стальному коллектору они выдерживают давление до 35–40 атмосфер, что критично для многоэтажек.

Монтаж требует точной разметки. Кронштейны должны быть установлены строго по уровню, иначе радиатор будет перекошен. Обычно используется 2 нижних и 2 верхних кронштейна для радиаторов до 10 секций. Больше — нужны дополнительные точки крепления.

Подключение может быть боковым, нижним или диагональным. В центральных системах предпочтительнее диагональное — оно даёт лучшую циркуляцию. В автономных — подойдёт любой тип, но нижнее подключение выглядит аккуратнее, так как трубы скрыты в полу.

Экспертное мнение

«Сегодня рынок предлагает широкий выбор биметаллических радиаторов, но качество сильно различается. Поддельные модели с тонкими стальными вставками быстро выходят из строя при гидроударах. Всегда проверяйте сертификаты и покупайте у официальных дистрибьюторов.»

— Елена Васильева, руководитель лаборатории теплотехнических испытаний, НИИ Сантехники

Она также отмечает, что новые технологии, такие как лазерная сварка и усиленные коллекторы, значительно повышают срок службы. Например, линейка Rifar Monolith High Pressure рассчитана на 100 циклов опрессовки и работает при температуре до 135 °C.

Вопросы и ответы

Заключение

Выбор размеров биметаллического радиатора — это не просто вопрос габаритов, а комплексный расчёт, учитывающий тепловые нагрузки, особенности помещения и требования системы отопления. Межосевое расстояние, глубина, ширина секции и их количество — взаимосвязанные параметры, от которых зависит комфорт и эффективность обогрева.

• Ориентируйтесь на межосевое расстояние — 500 мм или 350 мм — в зависимости от вашей системы.
• Рассчитывайте количество секций по объёму помещения, а не только по площади.
• Учитывайте зазоры: минимум 5 см сбоку и 10 см сверху и снизу.
• Выбирайте проверенных производителей с сертификатами качества.
• Не экономьте на монтаже — правильная установка гарантирует надёжность и долгий срок службы.
