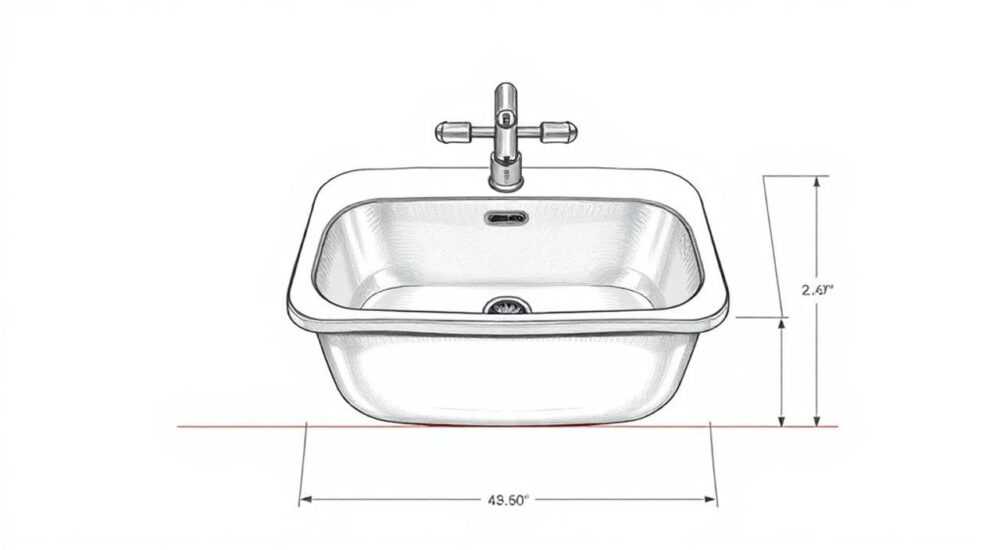

Размеры раковины на чертеже

Размеры раковины на чертеже — это ключевой элемент проектирования санузлов, кухонь и ванных комнат. От точности указания габаритов зависит не только эстетика помещения, но и функциональность всей системы водоснабжения. Неправильно указанные размеры могут привести к сложностям при монтаже, несоответствию посадочных мест и даже необходимости переделки дизайна интерьера. Важно понимать, как правильно обозначаются параметры мойки или умывальника на проектной документации.

Стандарты и нормы: как оформляются размеры раковины на чертеже

Проектирование сантехнических узлов регламентируется рядом нормативных документов, включая СНиП 3.05.01–85 «Внутренние санитарно-технические системы» и ГОСТ 25964–83 «Изделия санитарно-технические. Обозначения условные». Эти стандарты определяют правила нанесения размеров, масштаба и условных обозначений на чертежах. При этом важно различать архитектурные, инженерные и строительные проекты — требования могут отличаться в зависимости от типа документации.

На архитектурных планах раковина обычно изображается в виде прямоугольника с указанием основных габаритов. На инженерных схемах добавляется информация о подводке воды, сливе и высоте установки. Масштаб чертежа чаще всего составляет 1:50 или 1:100, что позволяет точно рассчитать пространство под оборудование. Все размеры должны быть указаны в миллиметрах, без округления.

Особое внимание уделяется координации между смежными системами: электрикой, вентиляцией и мебелью. Например, если раковина устанавливается в тумбу, необходимо учесть толщину стенок корпуса и место для сифона. Ошибки на этом этапе могут привести к невозможности закрытия дверцы или перекосу конструкции.

Какие документы регулируют проектирование

• ГОСТ 2.781–96 — условные графические обозначения сантехнического оборудования;
• СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01–85) — правила внутреннего водоснабжения и канализации;
• СНиП 2.08.01–89 — требования к планировке жилых зданий;
• ГОСТ Р 21.1101–2013 — система проектной документации для строительства (СПДС).

Эти нормы помогают унифицировать подход к проектированию и обеспечивают совместимость между различными участниками строительного процесса — архитекторами, инженерами и монтажниками.

Основные параметры: что обязательно указывать на плане

Чтобы раковина была правильно установлена, на чертеже должны быть чётко обозначены все ключевые размеры. Это не просто формальность — каждый параметр играет свою роль в обеспечении удобства и безопасности эксплуатации.

Первый и самый очевидный параметр — габаритные размеры: длина, ширина и глубина. Для стандартной кухонной мойки это может быть 500×450 мм, а для напольной раковины в общественном туалете — 400×350 мм. Однако важно помнить, что указываются внешние размеры, включая бортики и фартук (если он есть).

Второй важный показатель — глубина чаши. Она влияет на удобство мытья посуды и предотвращение брызг. На чертеже этот параметр часто выносится отдельной размерной линией с обозначением в разрезе. Типичная глубина кухонной мойки — 200–250 мм, умывальника — 120–180 мм.

Третий обязательный элемент — высота установки от пола. По СНиП она должна составлять:

• для умывальников — 800–850 мм;
• для кухонных моек — 850–900 мм (с учётом тумбы);
• для детских и инвалидных моделей — 700–750 мм.

Не менее важны расстояния до коммуникаций. На чертеже указывается:

• положение подводок холодной и горячей воды (обычно с шагом 150 мм);
• место выхода канализационной трубы (с учётом уклона 2–3%);
• расстояние до розеток, если используется смеситель с подогревом или питьевая станция.

Пример правильного оформления размеров на чертеже

Типы раковин и их влияние на проектирование

Выбор типа раковины напрямую влияет на способ нанесения размеров и требования к пространству. Различают несколько основных видов:

• Подвесные — крепятся к стене, не имеют нижней тумбы. Требуют усиленного крепления и точного позиционирования коммуникаций.
• Встраиваемые — монтируются в столешницу. Размеры должны соответствовать вырезу с допуском ±2 мм.
• Накладные — устанавливаются сверху на столешницу. Часто используются в ванных комнатах с деревянными тумбами.
• Консольные — с подвесным сифоном и скрытой подводкой. Акцент в проектировании — на декоративную составляющую и минимализм.
• Угловые — экономят пространство. На чертеже важно указать радиус скругления и угол установки (чаще 90°).

Для каждого типа существуют свои особенности. Например, при проектировании встраиваемой мойки необходимо учитывать толщину кромки столешницы и тип обработки (скруглённая, прямая, фаска). Ошибка в 5 мм может привести к перекрытию слива или невозможности установки.

Как выбрать тип в зависимости от помещения

• В малогабаритной квартире — предпочтение угловым или консольным моделям.
• На кухне с островом — встраиваемые мойки с двумя чашами.
• В общественных туалетах — подвесные модели для лёгкого доступа к уборке.
• В дизайнерских интерьерах — капсульные или подвесные раковины с нестандартными формами.

При этом форма раковины (круглая, прямоугольная, овальная) также влияет на проектирование. Круглые модели требуют больше свободного пространства вокруг, а прямоугольные — более строгой ориентации по осям помещения.

Частые ошибки при проектировании и как их избежать

Даже опытные проектировщики допускают ошибки, которые впоследствии ведут к увеличению сроков и бюджета строительства. Ниже — наиболее распространённые проблемы и способы их предотвращения.

Первая ошибка — игнорирование чистового уровня пола. На чертеже указывается высота от чернового основания, но после укладки плитки или ламината уровень поднимается на 20–50 мм. Это приводит к заниженной установке раковины и дискомфорту при использовании.

Вторая — неправильное расположение подводок. Например, трубы выведены слишком близко к стене, и смеситель не фиксируется, или, наоборот, слишком далеко — требуется удлинитель. Идеальное расстояние — 50–70 мм от стены с центром подводок на высоте 500–600 мм от пола (для умывальника).

Третья — отсутствие запаса под сифон. Особенно актуально для встраиваемых моек. Если не предусмотреть место под колено и бутылочный сифон, придётся либо менять модель, либо переделывать тумбу.

Четвёртая — несоответствие эргономике. Например, раковина в детской комнате установлена на уровне взрослого человека. Или в доме для людей с ограниченными возможностями не учтены требования по свободному пространству под раковиной (не менее 650 мм по высоте и 700 мм по глубине).

Чек-лист перед финализацией чертежа

1. Указаны ли габаритные размеры (длина, ширина, высота)?
2. Добавлена ли глубина чаши и высота установки?
3. Отмечены ли центры подводок воды и канализации?
4. Учтён ли уровень чистового пола?
5. Проверен ли зазор под сифон и техническое пространство?
6. Соблюдены ли эргономические нормы для категории пользователей?
7. Добавлены ли примечания по типу крепления и материалу?

Практические советы по нанесению размеров

Чтобы чертёж был максимально понятным, следуйте этим рекомендациям. Во-первых, используйте слои в CAD-программах: отдельный слой для сантехники, отдельный — для размеров, третий — для коммуникаций. Это упрощает редактирование и согласование.

Во-вторых, применяйте выносные элементы для сложных узлов. Например, если раковина имеет нестандартную форму, сделайте увеличенный фрагмент с подробной размерной сеткой. Это особенно важно при работе с 3D-моделями.

В-третьих, добавляйте текстовые примечания. Например: «Раковина Roca Gala 800 мм, установка на высоте 820 мм от чистового пола. Подводки 150 мм ц/ц, высота 550 мм». Такие пояснения исключают двоякое толкование.

Как работать с нестандартными моделями

Если используется эксклюзивная раковина (например, из камня или с интегрированной панелью), запросите у производителя точные чертежи с привязкой. Без этого невозможно гарантировать совместимость. Также рекомендуется делать mock-up — натурный макет из фанеры — чтобы проверить соответствие в реальных условиях.

Экспертное мнение

По его словам, современные технологии, такие как 3D-сканирование помещений и виртуальная сборка, позволяют ещё до начала ремонта выявить все коллизии. «Мы делаем цифровой прототип всей ванной комнаты: с мебелью, сантехникой и светом. Только так можно быть уверенным, что раковина впишется идеально», — добавляет эксперт.

Вопросы и ответы

Заключение

Правильное нанесение размеров раковины на чертеже — это не просто формальность, а основа успешного монтажа и комфортной эксплуатации. От точности проектирования зависят не только эстетика и функциональность, но и безопасность использования сантехники. Современные стандарты, такие как ГОСТ и СП, дают чёткие ориентиры, но важно уметь адаптировать их под конкретные условия.

• Всегда указывайте габаритные размеры, высоту установки и положение коммуникаций.
• Учитывайте тип раковины — подвесная, встраиваемая, угловая — при проектировании.
• Проверяйте уровень чистового пола и оставляйте технологические зазоры.
• Используйте точные данные конкретной модели, а не усреднённые значения.
• Применяйте современные технологии — BIM, 3D-моделирование, выносные чертежи.
