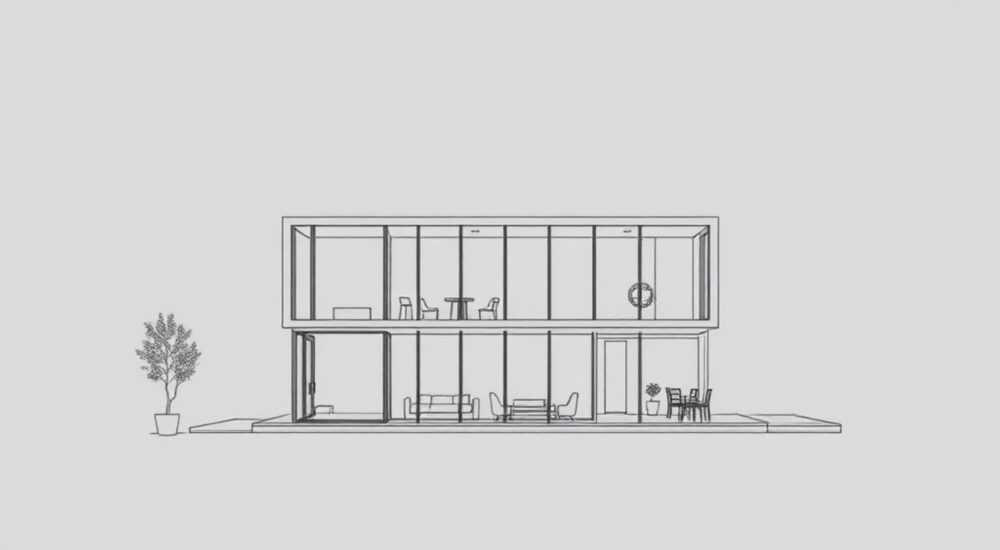

Разрез в автокаде как делать

Создание разреза в AutoCAD — одна из ключевых задач при подготовке технической документации. Разрез позволяет отобразить внутреннюю структуру объекта, что особенно важно в архитектурных, строительных и инженерных проектах. В отличие от вида, где показывается внешняя поверхность, разрез даёт возможность «заглянуть внутрь» модели, выявив скрытые элементы.

В зависимости от типа чертежа — 2D или 3D — подход к построению разреза различается. В 2D проектировании разрез формируется вручную с помощью линий, штриховки и аннотаций. В 3D моделировании AutoCAD позволяет автоматически генерировать разрезы, используя сечения и виды сечений. Это существенно ускоряет процесс и повышает точность. Современные версии AutoCAD (включая AutoCAD 2024–2026) предлагают расширенные инструменты для работы с сечениями, включая динамические обновления при изменении модели.

Разрез в AutoCAD: особенности 2D-проектирования

В 2D-чертежах разрез не создаётся автоматически — его необходимо построить вручную. Процесс включает несколько этапов: определение линии разреза, нанесение штриховки, простановку размеров и аннотаций. Начинается всё с построения линии сечения — условной линии, которая указывает, где «режется» объект.
Для создания линии разреза используется команда LINE или специальный инструмент Section Line из панели «Аннотации» или «Виды». Линия разреза должна быть выполнена в соответствии с ГОСТ 2.305–2008: она состоит из разомкнутой линии со стрелками на концах и буквами, обозначающими направление взгляда (например, А–А).
После того как линия сечения нанесена, приступают к построению самого разреза. Обычно он располагается на том же листе, что и план или фасад, но может быть вынесен на отдельный макет. Для заполнения области сечения применяется команда HATCH. Штриховка должна соответствовать типу материала: например, сплошная тонкая линия — для металла, наклонные линии — для дерева.

• Используйте слои: выносите линию разреза, штриховку и текстовые пояснения на отдельные слои для удобства редактирования.
• Применяйте блоки: стандартные обозначения разрезов можно сохранить как блоки и использовать повторно.
• Настройте масштаб: убедитесь, что разрез и основной чертёж имеют одинаковый масштаб для корректного восприятия.

Пошаговое построение разреза в 2D

1. Перейдите в пространство листа (Layout), если работаете с компоновкой.
2. Выберите инструмент «Линия разреза» на вкладке «Аннотации» → «Сечения».
3. Укажите начальную и конечную точки разреза, задайте направление стрелок.
4. Автоматически создастся маркер разреза. Щёлкните по нему, чтобы создать вид сечения.
5. В новом виде вставьте штриховку командой HATCH, выбрав нужный образец и угол.
6. Добавьте размеры, пояснения и рамку вида при необходимости.

Как сделать разрез в 3D-модели AutoCAD

В трёхмерном пространстве AutoCAD предоставляет более мощные инструменты для создания разрезов. Основной способ — использование команды SECTION, которая позволяет построить сечение объёмного объекта плоскостью. Результат — 2D-объект, представляющий сечение, который можно экспортировать в вид, использовать для штриховки или дальнейшего анализа.
Для начала активируйте команду SECTION (можно ввести в командной строке). Укажите 3D-объект, затем задайте три точки, определяющие плоскость сечения. После этого AutoCAD создаст объект сечения — полилинию, замкнутый контур, повторяющий форму пересечения модели с плоскостью.
Более продвинутый метод — использование видов сечений (Section View) в пространстве листа. Этот способ особенно полезен при подготовке рабочих чертежей. Перейдите на вкладку «Вид» → «Создание вида» → «Сечение». Выберите базовый вид (например, фасад), затем укажите линию разреза. Программа автоматически создаст новый вид — разрез — с правильной ориентацией и масштабом.

Создание динамического разреза в макете

• Перейдите в пространство листа и выберите уже созданный базовый вид 3D-модели.
• На вкладке «Вид» нажмите «Сечение» → «Линейный разрез».
• Укажите начальную и конечную точки линии разреза.
• Задайте положение нового вида (обычно справа или снизу от базового).
• Настройте масштаб и ориентацию вида в диалоговом окне.
• Готовый разрез будет связан с моделью — при её изменении сечение обновится.

Настройка плоскости и стиля разреза

Правильная настройка плоскости разреза — залог точного и информативного сечения. В 3D-модели плоскость может быть задана тремя способами: по трём точкам, по объекту (например, грани), или по координатным осям (XY, YZ, XZ). Для сложных форм рекомендуется использовать вспомогательные плоскости (UCS) — это позволяет точно позиционировать сечение под нужным углом.
Стиль отображения разреза также требует внимания. В AutoCAD есть возможность настраивать:

• Толщину и тип линии для контура сечения;
• Цвет и слой штриховки;
• Обозначение материала через образцы штриховки;
• Формат маркеров разреза (буквы, стрелки, размеры).

Для стандартизации используются стили видов (View Styles) и стили сечений (Section Styles). Их можно создать один раз и применять во всех проектах. Например, стиль «Архитектурный разрез» может включать штриховку под бетон, жирную красную линию разреза и крупные стрелки.

Настройка штриховки по ГОСТ

Штриховка в разрезе должна соответствовать принятым стандартам. В России действует ГОСТ 2.306–2008, который регламентирует обозначение материалов на чертежах. Вот основные образцы:

• ANSI31 — металл (наклонные линии с шагом 3 мм);
• SOLID — дерево (сплошная заливка с возможностью имитации текстуры);
• CONCRETE — бетон (хаотичная точечная структура);
• AR-SAND — грунт (перекрещивающиеся линии).

Чтобы применить штриховку, выберите область сечения, вызовите команду HATCH, укажите образец, масштаб и угол. Для групповой штриховки используйте режим «Выбрать объект» — AutoCAD автоматически найдёт замкнутый контур.

Типичные ошибки при создании разрезов и как их избежать

Несмотря на простоту инструментов, пользователи часто допускают ошибки, которые снижают качество чертежа. Одна из самых распространённых — неправильное расположение линии разреза. Она должна проходить через центральные или характерные элементы объекта, а не по краям. Иначе сечение будет малопоказательным.
Ещё одна частая ошибка — отсутствие ассоциативности. При ручном создании разреза в 3D-модели и последующем изменении объекта сечение не обновляется. Чтобы избежать этого, всегда используйте ассоциативные виды в макетах. Они связываются с моделью и обновляются при любом изменении.

Проверочный чек-лист перед финализацией разреза

• Совпадает ли направление стрелок с видом на разрез?
• Правильно ли обозначена линия (А–А, Б–Б и т.д.)?
• Обновляется ли разрез при изменении модели (если используется ассоциативность)?
• Соответствует ли штриховка типу материала?
• Все ли размеры проставлены и читаемы?

Лучшие практики оформления разрезов в AutoCAD

Чтобы разрез был не только технически корректным, но и визуально понятным, следуйте проверенным практикам. Во-первых, соблюдайте единый стиль оформления по всему проекту. Все разрезы должны иметь одинаковые масштабы, типы штриховки, стили текста и линий.
Во-вторых, используйте слои системно. Создайте отдельные слои для:

• Линий разреза (например, L-SECTION-LINE);
• Штриховки (L-HATCH-METAL, L-HATCH-CONCRETE);
• Текстовых обозначений (L-ANNOTATION);
• Размеров (L-DIMENSION).

Это упростит редактирование и позволит быстро скрывать/показывать элементы при печати.
В-третьих, применяйте шаблоны чертежей (.DWT). В них можно заранее настроить стили сечений, слои, размерные стили и блоки разрезов. При создании нового проекта вы получите готовую среду без необходимости настраивать всё заново.

Экспертное мнение

По его словам, будущее проектирования — в интеграции 3D-моделей с автоматическими чертежами. Даже в рамках AutoCAD можно достичь высокого уровня автоматизации, если использовать динамические блоки, поля и параметрические зависимости.

Вопросы и ответы

Заключение

Создание разреза в AutoCAD — это не просто техническая операция, а важный этап проектирования, от которого зависит ясность и точность всей документации. Правильно выполненный разрез помогает избежать ошибок на этапе строительства или производства, упрощает согласование и сокращает сроки реализации проекта.

• В 2D разрезы строятся вручную с использованием линий и штриховки.
• В 3D предпочтительнее использовать ассоциативные виды сечений — они обновляются автоматически.
• Всегда соблюдайте ГОСТ при оформлении линий, штриховки и обозначений.
• Настройте слои и шаблоны для единообразия и быстроты работы.
• Проверяйте разрезы на соответствие масштабу, читаемости и корректности данных.
