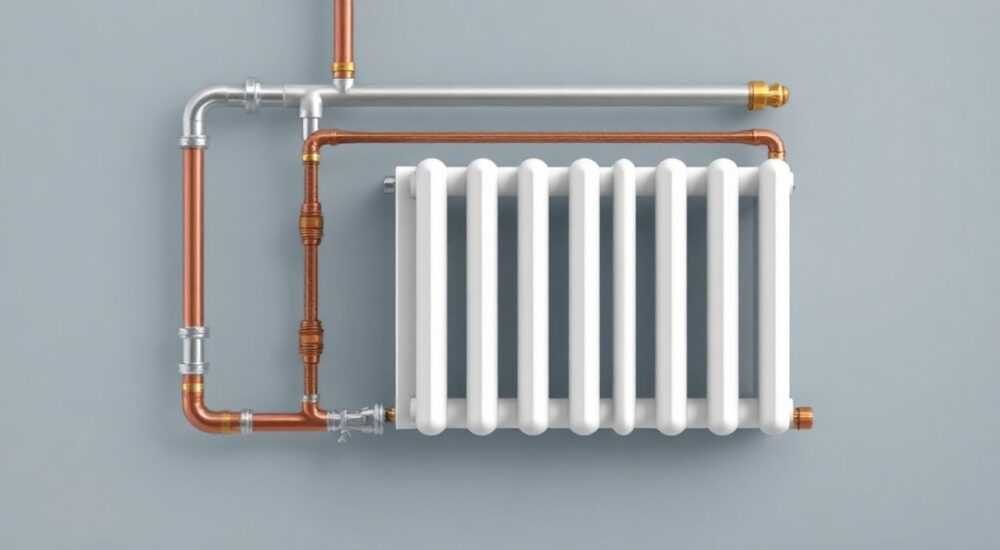

Разводка батарей отопления

Разводка батарей отопления — это ключевой этап обустройства системы отопления в доме или квартире, который напрямую влияет на эффективность обогрева, энергопотребление и комфорт. Правильная схема подключения радиаторов обеспечивает равномерное распределение тепла по всем помещениям, минимизирует потери и продлевает срок службы оборудования. Непродуманная разводка может привести к холодным углам, перегреву одних комнат и недогреву других, а также к постоянным ремонтам.

Типы систем отопления: сравнение и особенности

При выборе схемы разводки батарей важно понимать, какие типы систем отопления существуют и чем они отличаются. От этого зависит не только эффективность обогрева, но и стоимость монтажа, сложность обслуживания и гибкость управления температурой.

Наиболее распространены три основных типа систем: однотрубная, двухтрубная и коллекторная (лучевая). Каждая имеет свои плюсы и минусы, которые проявляются в зависимости от масштаба объекта, этажности и требований к комфорту.

Однотрубная система — классическое решение, особенно популярное в старых многоквартирных домах. Здесь теплоноситель циркулирует по одной магистрали, последовательно проходя через все радиаторы. Простота монтажа и низкая стоимость делают её привлекательной, но есть серьёзный недостаток: температура воды снижается с каждым следующим радиатором, что приводит к неравномерному обогреву.

Двухтрубная система решает эту проблему за счёт параллельного подключения каждого радиатора к подающей и обратной магистралям. Это позволяет поддерживать стабильную температуру на всех батареях, независимо от их положения в цепи. Такая схема чаще используется в частных домах и современных новостройках.

Коллекторная система — наиболее технологичная и удобная. От котла идёт центральный коллектор, от которого к каждому радиатору подводится отдельная пара труб. Это обеспечивает максимальную автономию и возможность точной регулировки температуры в каждой комнате. Однако она требует больше материалов и трудозатрат.

Выбор типа системы должен основываться на комплексной оценке. Для небольшого дома до 100 м² допустима двухтрубная схема. Если важна максимальная комфортность и возможность «умного» управления — стоит рассмотреть коллекторную разводку.

Проектирование разводки: с чего начать?

Перед тем как приступить к монтажу, необходимо создать детальный проект. Это не просто набросок, а технический документ, включающий расчёт теплопотерь, выбор диаметра труб, расположение радиаторов и трассировка трубопроводов.

Первый шаг — расчёт тепловой нагрузки. Он показывает, сколько киловатт тепла нужно для обогрева каждого помещения. Упрощённо можно считать 1 кВт на 10 м², но это работает только для хорошо утеплённых домов. В реальности учитывают толщину стен, тип окон, наличие утепления, климатическую зону и высоту потолков.

Например, в регионе с суровыми зимами (Сибирь, Урал) норма может достигать 1,5–2 кВт на 10 м². При этом угловые комнаты теряют до 30% тепла больше, чем внутренние. Их нужно проектировать с запасом мощности радиаторов.

Следующий этап — выбор мест установки радиаторов. Стандартное правило: под окнами. Это создаёт тепловую завесу, препятствующую проникновению холода от остекления. Расстояние от пола до низа батареи — 10–15 см, от подоконника — не менее 5 см, от стены — 3–5 см. Эти зазоры обеспечивают свободную циркуляцию воздуха.

Трассировка труб — ещё один важный элемент. Трубы должны идти по кратчайшему пути, без лишних изгибов. В открытой разводке (по стенам) предпочтительны ровные линии, в скрытой — аккуратные штробы. Диаметр труб подбирается по расчёту: слишком узкие вызывают гидравлическое сопротивление, слишком широкие — увеличивают инерционность системы.

Не забывайте про уклон. В гравитационных системах (без насоса) уклон магистрали должен быть не менее 5 мм на метр длины — это обеспечивает естественную циркуляцию. В системах с насосом уклон не обязателен, но желателен для удаления воздуха.

Основные схемы разводки батарей отопления

Выбор схемы разводки — это фундамент всей системы. Даже самый качественный котел не спасёт от дискомфорта, если теплоноситель движется по неверно спроектированной трассе.

Однотрубная система: «Ленинградка»

Наиболее известный вариант — однотрубная горизонтальная разводка, или «ленинградка». Все радиаторы подключены последовательно к одной трубе. Теплоноситель проходит через каждый из них, отдавая часть тепла.

Преимущество — минимальный расход труб и простота монтажа. Недостаток — разница температур между первым и последним радиатором может достигать 15–20 °C. Чтобы компенсировать это, последние батареи делают более мощными (больше секций).

Современный подход — установка байпасов с термостатическими клапанами. Это позволяет регулировать поток через каждый радиатор, не нарушая циркуляцию в магистрали.

Двухтрубная попутная и тупиковая схемы

Двухтрубная система бывает двух видов: тупиковая и попутная (петля Тихельмана). В тупиковой схеме теплоноситель идёт до конца и возвращается обратно, причём дальние радиаторы получают воду позже. Это может вызвать дисбаланс.

Попутная схема решает эту проблему: длина подающего и обратного контуров для каждого радиатора одинакова. Это обеспечивает равные гидравлические условия и стабильную работу всей системы. Однако монтаж сложнее — требуется прокладка обратной магистрали по периметру.

Коллекторная (лучевая) система

Центральный коллектор (гребёнка) распределяет теплоноситель по отдельным контурам. Каждый контур — это пара труб, идущая прямо к радиатору. Это даёт полную независимость и возможность установки термоголовок, сервоприводов и интеграции с «умным домом».

Главный минус — необходимость штробления стен или устройства подпольного пространства. Зато вся система выглядит аккуратно, а при ремонте одного контура остальные продолжают работать.

Пошаговая инструкция по монтажу

Подготовительный этап

• Составьте план помещений с указанием окон, дверей и мест установки радиаторов.
• Рассчитайте тепловую нагрузку и подберите мощность батарей.
• Выберите тип разводки и составьте схему с указанием диаметров труб, типа фитингов и мест установки запорной арматуры.
• Закупите материалы: трубы (металлопластик, PEX, медь), радиаторы, котёл, насос (если нужен), расширительный бак, крепеж.

Монтаж трубопровода

1. Разметьте трассы труб. Используйте уровень и шнурку для прямых линий.
2. Пробейте отверстия в стенах под трубы. Диаметр отверстия — на 5–10 мм больше диаметра трубы.
3. Уложите трубы с соблюдением уклона (если требуется) и закрепите хомутами через каждые 50–70 см.
4. Соберите контуры, используя сварку (для полипропилена) или пресс-фитинги (для металлопластика).
5. Подключите радиаторы: нижнее подключение — самое эффективное, диагональное — для высоких батарей.

Обвязка котла и запуск системы

• Установите котёл на подготовленное основание, подключите к дымоходу и электросети.
• Смонтируйте группу безопасности: манометр, воздухоотводчик, предохранительный клапан.
• Заполните систему водой через обратный трубопровод. Следите за давлением — оно должно быть 1,0–1,5 бар.
• Удалите воздух через краны Маевского на каждом радиаторе.
• Запустите котёл в тестовом режиме, проверьте все соединения на протечки.

Распространённые ошибки при разводке и как их избежать

Даже опытные мастера иногда допускают ошибки, которые снижают КПД системы на 20–30%. Вот самые частые:

• Отсутствие балансировки. Радиаторы близко к котлу получают больше тепла. Решение — установка балансировочных вентилей на каждом контуре.
• Неправильный уклон. В гравитационных системах это критично. Уклон меньше 3 мм/м — риск завоздушивания.
• Игнорирование терморегуляции. Без термоголовок система работает «вслепую», перегревая помещения.
• Скрытая прокладка без доступа. Если труба лопнет под штукатуркой — ремонт будет дорогостоящим. Оставляйте ревизионные люки.
• Несоответствие диаметра труб и мощности котла. Слишком узкие трубы создают сопротивление, насос работает на износ.

Современные технологии и материалы в разводке

Сегодня рынок предлагает решения, которые делают отопление умным, экономичным и долговечным.

Металлопластиковые и PEX-трубы практически вытеснили стальные. Они не ржавеют, гибкие, легко монтируются и служат до 50 лет. Коллекторы из нержавеющей стали или латуни позволяют точно регулировать потоки.

Термостатические головки с комнатными датчиками поддерживают заданную температуру. Интеграция с Wi-Fi (например, Danfoss Eco, Honeywell T6) позволяет управлять отоплением со смартфона.

Автоматизированные системы с погодозависимой автоматикой корректируют температуру котла в зависимости от уличной. Это экономит до 25% топлива.

Экспертное мнение

Вопросы и ответы

Заключение

Правильная разводка батарей отопления — это не просто соединение труб, а продуманная инженерная система, обеспечивающая комфорт, экономичность и долгий срок службы оборудования. От выбора схемы до монтажа каждого фитинга — всё должно быть выполнено с учётом теплотехнических норм и реальных условий эксплуатации.

• Выбирайте тип разводки исходя из площади, этажности и требований к комфорту.
• Проектируйте систему с учётом теплопотерь и возможностей регулировки.
• Используйте современные материалы и автоматику для повышения КПД.
• Избегайте типичных ошибок: дисбаланса, завоздушивания, скрытых протечек.
• Регулярное обслуживание — залог стабильной работы на десятилетия.
