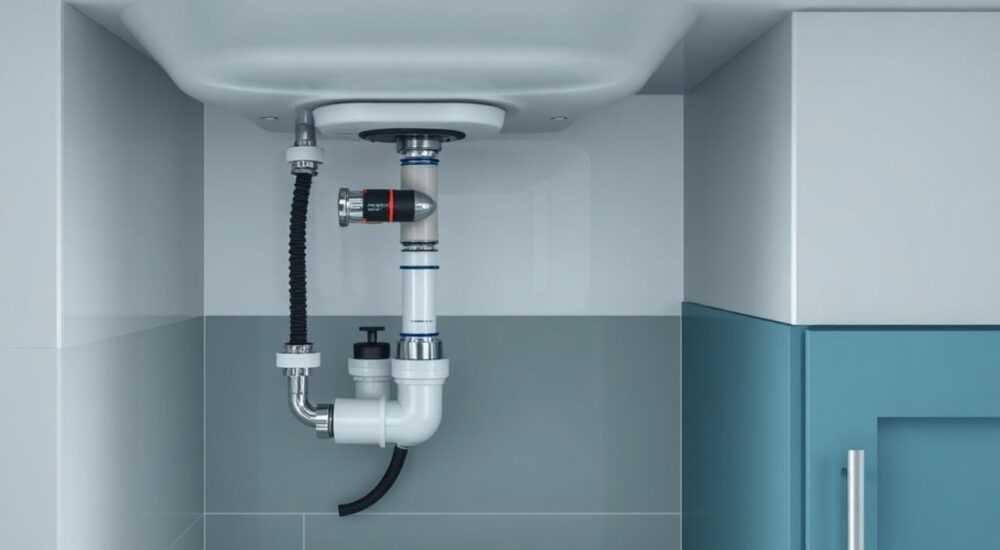

Разводка труб под раковиной на кухне

Разводка труб под раковиной на кухне — это важный этап монтажа сантехники, который напрямую влияет на удобство эксплуатации, герметичность системы и долговечность всей водопроводной развязки. Неправильно выполненная разводка может привести к протечкам, неприятным запахам, гидроударам и необходимости частого ремонта. Особенно остро эта задача стоит при замене старой мойки, установке новой техники (например, посудомоечной машины) или капитальном ремонте кухни.

Основные элементы разводки труб под раковиной

Разводка труб под кухонной раковиной — это комплекс соединений, обеспечивающий подачу воды и отвод стоков. Она включает несколько ключевых компонентов, каждый из которых выполняет свою функцию. Понимание этих элементов помогает не только при самостоятельной сборке, но и при диагностике проблем.

Первый элемент — вентили запорные (шаровые краны), которые устанавливаются на подводках холодной и горячей воды. Они позволяют перекрыть подачу воды без отключения всего стояка, что особенно важно при ремонте или замене смесителя. Второй — гибкие подводки, соединяющие кран с запорными вентилями. Современные подводки изготавливаются из нержавеющей стали с оплёткой и имеют срок службы до 10–15 лет.

Третий компонент — сифон, который предотвращает попадание канализационных запахов в помещение за счёт гидрозатвора. Существуют бутылочные, трубные и плоские (плаского) сифоны — выбор зависит от конструкции тумбы и места установки. Четвёртый — отвод стока в канализацию, который должен иметь уклон не менее 2% для беспрепятственного слива воды.

Функции каждого элемента

• Шаровые краны — обеспечивают аварийное перекрытие воды. Устанавливайте только латунные с никелированным покрытием.
• Гибкие подводки — компенсируют малые несоосности между выводами труб и смесителем. Длина — от 30 до 100 см.
• Сифон — собирает жир, остатки пищи, удерживает водяную пробку. Легко чистится при засорах.
• Канализационный отвод — должен быть герметичным и иметь минимальное количество поворотов.

Стандарты и нормы: что нужно знать перед началом работ

Монтаж разводки регулируется строительными нормами и правилами (СНиП 2.04.01–85, СП 30.13330.2016). Эти документы указывают допустимые расстояния, углы наклона, типы материалов и требования к герметичности. Хотя для бытовых условий не требуется строгое соблюдение всех пунктов, базовые нормы игнорировать нельзя.

Например, согласно стандартам, угол уклона сливной трубы должен составлять от 2 до 3 см на метр длины. При меньшем уклоне вода будет застаиваться, при большем — возможна эрозия внутренних стенок трубы. Также запрещено делать «колена» без ревизионных люков — это затрудняет прочистку.

Для подводки воды используются трубы диаметром 1/2 дюйма (15 мм). Для слива — 1 1/2 дюйма (40 мм). Соединения должны быть разборными, чтобы можно было демонтировать сифон или подводку без повреждения основной магистрали.

Требования к материалам

Пластиковые трубы (ПВХ, полипропилен) должны быть маркированы «для горячей воды» при использовании на подводке ГВС. Металлические фитинги — из латуни или нержавеющей стали. Резьбовые соединения уплотняются ФУМ-лентой или паклей с анаэробным герметиком.

Подготовка к работе: инструменты и материалы

Перед началом монтажа необходимо подготовить весь необходимый инструмент и проверить комплектующие. Работы лучше проводить при отключенном водоснабжении и пустом стояке. Если есть возможность — перекройте стояк целиком, чтобы избежать случайного включения соседями.

Основной набор инструментов включает:

• Разводной ключ или два гаечных ключа (17–19 мм);
• Измерительную рулетку;
• Фиксаторы для труб (клипсы);
• Нож для резки пластиковых труб;
• ФУМ-ленту или сантехническую паклю;
• Ёмкость для слива остатков воды.

Материалы подбираются в зависимости от типа разводки. Для скрытой — используются полипропиленовые или металлопластиковые трубы, для открытой — чаще применяют готовые комплекты с гибкими подводками и универсальным сифоном.

Что проверить перед установкой

1. Состояние резьбы на выводах воды — нет ли коррозии или повреждений.
2. Герметичность шаровых кранов — при открывании и закрывании не должно быть люфта.
3. Соответствие диаметров — подводка должна точно подходить к смесителю и вентилям.
4. Наличие прокладок в комплекте — они идут в паре с гайками и не должны быть перекошены.

Поэтапный монтаж разводки труб

Процесс сборки можно разделить на четыре этапа: установка запорной арматуры, подключение смесителя, монтаж сифона и подключение к канализации. Каждый шаг требует внимания к деталям.

Этап 1: Установка шаровых кранов

На выводы водопровода (холодной и горячей воды) накручиваются шаровые краны. Перед этим на резьбу наматывается 4–5 витков ФУМ-ленты по часовой стрелке. Затягивать нужно ключом, но без чрезмерного усилия — можно сорвать резьбу. После установки краны должны быть направлены в сторону мойки, чтобы не мешать открытию тумбы.

Этап 2: Подключение смесителя

Гибкие подводки накручиваются на выходы кранов и на нижние патрубки смесителя. Используйте прокладки из комплекта. Затягивайте аккуратно — слишком сильно можно деформировать штуцер. После подключения откройте воду и проверьте соединения на наличие капель.

Этап 3: Установка сифона

Сифон собирается по инструкции. Обычно он состоит из горловины мойки, гофрированной или жёсткой трубы, колбы (для бутылочного типа) и отвода в канализацию. Все соединения уплотняются резиновыми кольцами. Убедитесь, что колба легко вынимается для очистки.

Этап 4: Подключение к канализации

Канализационный отвод должен иметь плавный уклон и минимальное количество изгибов. Не используйте резкие повороты — они провоцируют засоры. Если расстояние большое, установите компенсационный тройник с ревизией.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают типичные просчёты. Вот наиболее частые:

• Недостаточный уклон сифона — вода не уходит, остаётся застой. Решение: проверьте уровень, используйте строительный угольник.
• Перекрутка ФУМ-ленты — слишком много слоёв мешают плотному соединению. Оптимально — 4–5 витков.
• Использование гофры вместо жёсткой трубы — гофра быстро забивается жиром. Предпочтительнее — жёсткий ПВХ диаметром 40 мм.
• Отсутствие доступа к вентилям — после установки тумбы краны оказываются за глухой стенкой. Оставляйте минимум 5 см зазора.
• Игнорирование ревизии — при засоре придётся разбирать всю систему. Установите тройник с крышкой.

Как проверить качество монтажа

После сборки проведите тест:

1. Откройте оба вентиля.
2. Включите воду на полную мощность.
3. Проверьте все стыки на наличие подтёков.
4. Наберите 5–10 литров воды, слейте — следите за скоростью и отсутствием шума.
5. Понюхайте воздух под мойкой — если есть запах канализации, значит, гидрозатвор не работает.

Современные технологии и материалы для разводки

За последние годы появились новые решения, упрощающие монтаж и повышающие надёжность. Например, компрессионные фитинги с накидной гайкой позволяют собирать систему без инструментов. Также популярны «умные» сифоны с автоматической продувкой и антизапаховым клапаном.

Полипропиленовые трубы с армированием стекловолокном выдерживают температуру до 95 °C и давление 25 атм. Их можно прятать в стены, но только при наличии ревизионного люка. Для открытой разводки — лидируют гибкие подводки из нержавеющей стали с тефлоновым покрытием.

Экспертное мнение

Он также отмечает, что при ремонте лучше полностью менять всю разводку, даже если старая «ещё работает». Скрытые дефекты — главная причина внезапных прорывов.

Вопросы и ответы

Заключение

Правильная разводка труб под раковиной — это не просто набор соединений, а продуманная система, обеспечивающая комфорт, безопасность и долгий срок службы сантехники. От качества монтажа зависят такие факторы, как герметичность, скорость слива, отсутствие запахов и лёгкость обслуживания.

• Используйте качественные шаровые краны и гибкие подводки с оплёткой.
• Обеспечьте уклон сливной трубы 2–3 см на метр.
• Выбирайте сифон с ревизионным люком и возможностью лёгкой чистки.
• Проверяйте герметичность после каждой операции.
• Оставляйте доступ к вентилям для экстренного перекрытия воды.
