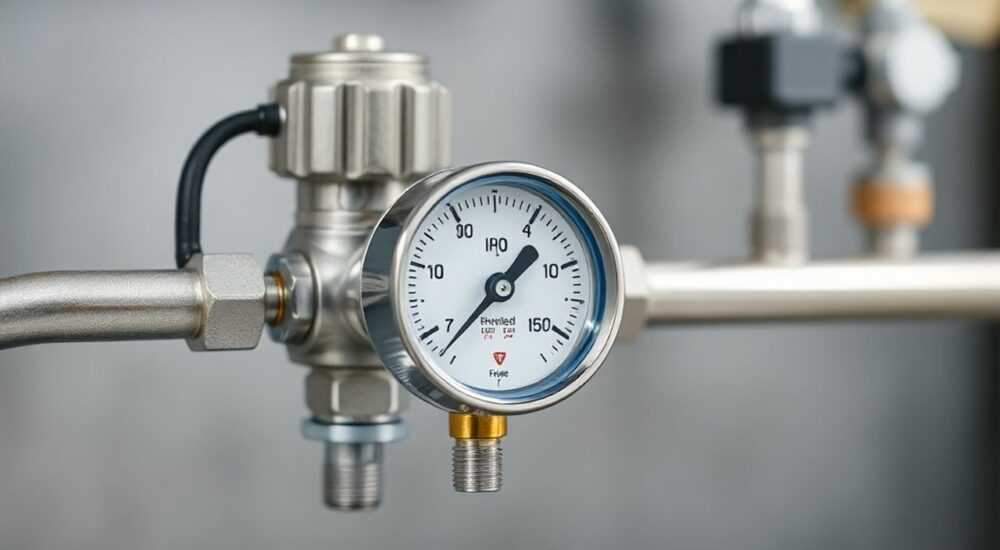

Реле регулятор давления воды для насоса на гидроаккумулятор как отрегулировать

Реле давления воды — ключевой элемент системы автономного водоснабжения с гидроаккумулятором. Оно отвечает за включение и отключение насоса в зависимости от уровня давления в системе, обеспечивая стабильный напор и предотвращая износ оборудования. Неправильная настройка реле может привести к частым включениям насоса, гидроударам или недостаточному давлению в трубах. Чтобы система работала эффективно и долго, важно правильно отрегулировать реле регулятора давления.

Принцип работы реле давления воды

Реле давления — это электромеханическое устройство, управляющее включением и отключением насоса в зависимости от давления в гидроаккумуляторе. Оно состоит из мембраны, реагирующей на изменение давления, и двух пружинных механизмов: большой пружины для настройки верхнего порога (выключения) и малой — для разницы между верхним и нижним порогами (включения).
Когда давление в системе падает до установленного нижнего значения (например, 1.5 атм), контакты реле замыкаются, и насос включается. По мере закачки воды давление растёт, и при достижении верхнего порога (например, 3 атм) контакты размыкаются — насос останавливается. Этот цикл повторяется автоматически.
Гидроаккумулятор играет роль буфера: он сглаживает скачки давления и снижает количество включений насоса, продлевая срок его службы. Без правильной настройки реле этот процесс становится неэффективным — либо насос работает без остановки, либо включается слишком часто.

Какие параметры регулируются?

Основными настраиваемыми параметрами являются:

• Нижнее давление (Pвкл) — момент включения насоса;
• Верхнее давление (Pвыкл) — момент отключения;
• Дифференциал давления (ΔP) — разница между Pвыкл и Pвкл, определяемая настройкой малой пружины.

Стандартный дифференциал составляет около 1–1.5 атм. Его чрезмерное увеличение приводит к большим перепадам напора, а уменьшение — к частым включениям насоса.

Подготовка к настройке реле давления

Перед началом регулировки необходимо провести ряд подготовительных действий, чтобы избежать повреждения оборудования и обеспечить точность настроек. Главное правило — работа ведётся только при отсутствии давления в системе и отключённом питании.
Отключите насос от электропитания через автоматический выключатель. Затем откройте кран подачи воды в дом, чтобы сбросить давление. Дождитесь, пока стрелка манометра упадёт до нуля. Это гарантирует безопасность при доступе к реле.
Проверьте давление в воздушной камере гидроаккумулятора. Для этого используйте автомобильный манометр, подключив его к ниппелю на корпусе бака. При объёме бака 24–50 литров рекомендуемое давление — 1.0–1.5 атм. Если давление ниже — подкачайте воздух компрессором; если выше — спустите лишний воздух.

Необходимые инструменты

Для регулировки вам понадобятся:

1. Манометр (желательно точный, с ценой деления 0.1 атм);
2. Ключ для регулировочных винтов (обычно рожковый №10 или №13);
3. Автомобильный манометр или насос с манометром;
4. Отвёртка (для снятия крышки реле);
5. Блокнот и ручка — для записи текущих значений.

Убедитесь, что все соединения в системе герметичны. Утечки могут исказить показания и привести к некорректной работе.

Шаги регулировки реле давления

Процесс настройки реле требует последовательности и внимания к деталям. Ниже приведена пошаговая инструкция, подходящая для большинства моделей (Danfoss, Italtecnica, Реанима и др.).

Шаг 1: Сброс давления и отключение питания

Откройте сливной кран или любой кран в доме, чтобы полностью сбросить давление в системе. Убедитесь, что манометр показывает 0 атм. Отключите питание насоса на распределительном щитке.

Шаг 2: Проверка и корректировка давления в гидроаккумуляторе

Измерьте давление воздуха в баке. Оно должно быть на 0.2–0.3 атм ниже планируемого давления включения насоса. Например, если хотите, чтобы насос включался при 1.8 атм, давление в баке должно быть 1.5 атм.

Шаг 3: Включение насоса и запись текущих параметров

Включите питание насоса. Он должен запуститься (так как давление 0). Наблюдайте за манометром: когда насос отключится, запишите значение давления — это текущее Pвыкл. Затем откройте кран и дождитесь включения насоса — запишите Pвкл.

Шаг 4: Настройка верхнего порога (Pвыкл)

Отключите питание, сбросьте давление. Снимите крышку реле. Большая пружина (чаще всего левая) отвечает за верхний порог. Поворачивая регулировочный винт по часовой стрелке, вы увеличиваете Pвыкл, против — уменьшаете.
После установки желаемого значения (например, 3.0 атм) включите систему и проверьте фактический момент отключения насоса.

Шаг 5: Настройка нижнего порога (Pвкл)

Малая пружина (обычно справа) управляет дифференциалом. Чтобы изменить Pвкл, нужно вращать её винт. Увеличение натяжения повышает разницу между Pвыкл и Pвкл.
Например, если Pвыкл = 3.0 атм, а ΔP = 1.5 атм, то Pвкл будет 1.5 атм. Если хотите увеличить Pвкл до 2.0 атм, уменьшите дифференциал до 1.0 атм.

Шаг 6: Финальная проверка и тестирование

После всех регулировок проведите 3–5 циклов «включение-отключение». Контролируйте показания манометра. Убедитесь, что насос включается и выключается при заданных значениях, а колебания минимальны.

Типичные ошибки и проблемы при настройке

Даже опытные мастера иногда допускают ошибки при настройке реле давления. Ниже — наиболее распространённые проблемы и способы их устранения.

• Насос включается слишком часто — причина в малом дифференциале или недостаточном объёме гидроаккумулятора. Увеличьте ΔP или установите бак большего объёма.
• Насос не включается — возможно, нет питания, засорён обратный клапан или мембрана реле не реагирует. Проверьте электрику и состояние системы.
• Насос не отключается — верхний порог выставлен слишком высоко, либо реле неисправно. Проверьте настройку большой пружины и исправность устройства.
• Прыгает давление — возможна утечка в системе, износ мембраны реле или недостаточное давление в баке. Проведите диагностику герметичности.

Когда нужна замена реле?

Если после нескольких попыток настройки реле продолжает работать нестабильно, возможно, оно изношено. Признаки неисправности:

• Контакты не замыкаются/не размыкаются;
• Мембрана подтекает;
• Стрелка манометра дрожит при работе.

В таких случаях лучше заменить реле на новое — стоимость невысока, а надёжность возрастает.

Технологии и современные решения

Традиционные механические реле постепенно уступают место электронным контроллерам. Современные модели, такие как Grundfos CUE или ESPRAS, предлагают точное управление, защиту от сухого хода, плавный пуск и возможность подключения к умному дому.
Электронные реле позволяют:

• Точно задавать пороги с шагом 0.05 атм;
• Контролировать температуру двигателя;
• Анализировать циклы работы и предупреждать о неисправностях;
• Работать с переменной производительностью насоса (частотное управление).

Такие системы особенно актуальны для больших коттеджей с высоким потреблением воды. Они снижают износ оборудования и экономят электроэнергию до 30%.

Экспертное мнение

Она также отмечает, что регулярное обслуживание — залог надёжности. Раз в 6–12 месяцев стоит проверять давление в гидроаккумуляторе, очищать фильтры и осматривать реле.

Вопросы и ответы

Заключение

Правильная настройка реле давления — важнейший этап в организации автономного водоснабжения. Она обеспечивает комфортный напор, защищает насос от износа и продлевает срок службы всей системы. Ключевые параметры — Pвкл, Pвыкл и ΔP — должны соответствовать характеристикам гидроаккумулятора и потребностям дома.

• Всегда начинайте настройку с проверки давления в гидроаккумуляторе.
• Оптимальные значения: Pвкл 1.5–2.0 атм, Pвыкл 2.5–3.5 атм.
• Используйте качественный манометр и отключайте питание перед регулировкой.
• Рассмотрите переход на электронное реле для повышения точности и защиты.
• Проводите профилактику раз в 6–12 месяцев.
