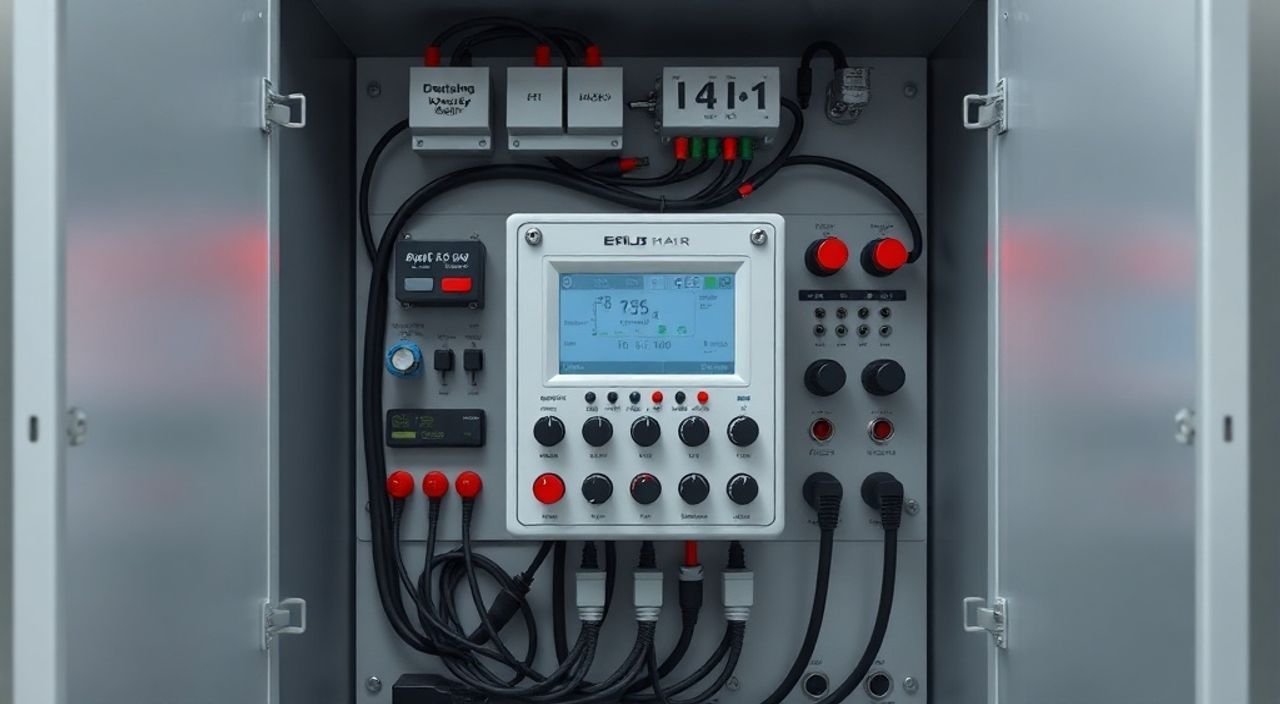

Релейный шкаф что это такое

Релейный шкаф — это специализированная электротехническая конструкция, предназначенная для размещения и защиты релейной аппаратуры, автоматики и средств управления. Он служит центром сбора, обработки и передачи сигналов в системах энергоснабжения, промышленной автоматизации и железнодорожной инфраструктуре. Основная задача такого шкафа — обеспечить надёжную и безопасную работу оборудования, участвующего в управлении электрическими цепями.

Релейный шкаф — это защищённый корпус для размещения устройств релейной защиты и автоматики. Его выбор зависит от условий эксплуатации, типа нагрузки и требований к безопасности. Важно правильно подобрать степень защиты, внутреннюю компоновку и систему охлаждения.

Содержание статьи:

Что такое релейный шкаф
Основные функции и назначение
Устройство и компоненты релейного шкафа
Внутренние элементы
Конструктивные особенности
Виды релейных шкафов
Критерии выбора релейного шкафа
Установка и монтаж: ключевые этапы
Подготовка места
Крепление шкафа
Подключение и маркировка
Обслуживание и безопасность при эксплуатации
Экспертное мнение
Вопросы и ответы
Заключение

Что такое релейный шкаф

Релейный шкаф — это металлический или полимерный корпус, внутри которого размещаются устройства релейной защиты, автоматики, измерительные приборы, клеммные колодки, источники бесперебойного питания и другая вспомогательная аппаратура. Такие шкафы применяются на подстанциях, в распределительных пунктах, на промышленных объектах и в транспортной инфраструктуре. Они обеспечивают защиту чувствительного оборудования от внешних воздействий: пыли, влаги, механических повреждений и несанкционированного доступа.
Конструктивно релейный шкаф представляет собой герметичный или вентилируемый бокс с дверцей, внутренней DIN-рейкой для крепления модульных устройств и системой заземления. В зависимости от назначения он может быть напольным, настенным или встраиваемым. Современные модели оснащаются системами контроля температуры, влажности и даже сигнализацией о вскрытии дверцы.
Широкое распространение получили шкафы стандарта IEC 61439, которые гарантируют соответствие международным требованиям по электробезопасности и долговечности. При проектировании учитываются условия эксплуатации: климатические параметры, уровень электромагнитных помех, доступность для обслуживания. От правильного выбора шкафа зависит стабильность работы всей системы автоматизации.

Полезно знать: Релейные шкафы часто путают с силовыми шкафами, но их функции различаются. Если силовой шкаф управляет потоком электроэнергии (пуск, останов, переключение), то релейный отвечает за контроль, диагностику и защиту.

Основные функции и назначение

Главное назначение релейного шкафа — обеспечение надёжной работы систем релейной защиты и автоматики. Эти системы отвечают за быстрое выявление аварийных ситуаций: коротких замыканий, перегрузок, утечек тока и других отклонений от нормального режима. При возникновении нештатной ситуации реле формирует команду на отключение повреждённого участка, предотвращая повреждение оборудования и минимизируя простои.
Одна из ключевых функций — централизация управления. Все сигналы с датчиков, трансформаторов тока и напряжения, а также с удалённых устройств поступают в шкаф, где обрабатываются микропроцессорными терминалами. Это позволяет оператору видеть полную картину состояния сети и принимать решения на основе точных данных. Кроме того, современные шкафы поддерживают протоколы связи (Modbus, IEC 61850), что делает их частью цифровой подстанции.
Ещё одна важная роль — физическая и электромагнитная защита. Электроника внутри шкафа уязвима к внешним факторам. Корпус обеспечивает механическую прочность, экранирование от помех и защиту от пыли и влаги. Наличие заземляющей шины снижает риск пробоя и поражения током обслуживающего персонала.

Защита от аварийных режимов (КЗ, перенапряжение, перегрузка)
Сбор и анализ данных с датчиков и трансформаторов
Передача команд на исполнительные устройства (выключатели, разъединители)
Интеграция с АСУ ТП и SCADA-системами
Обеспечение электромагнитной совместимости и гальванической развязки

Устройство и компоненты релейного шкафа

Конструкция релейного шкафа включает несколько ключевых элементов, каждый из которых выполняет строго определённую функцию. Правильная компоновка и качественный монтаж этих компонентов напрямую влияют на надёжность всей системы.

Внутренние элементы

Микропроцессорные терминалы защиты (МТЗ) — «мозг» шкафа. Современные терминалы способны выполнять десятки типов защит, иметь встроенные осциллографы и логи событий.
DIN-рейки — стандартные планки для крепления модульного оборудования. Обычно используются рейки 35 мм по стандарту EN 60715.
Клеммные колодки — точки подключения внешних цепей. Разделяются на силовые, сигнальные и измерительные.
Источники питания — аккумуляторы или блоки бесперебойного питания (UPS), обеспечивающие работу при отключении основного питания.
Грозозащитные устройства (УЗИП) — защищают чувствительную электронику от импульсных перенапряжений.

Конструктивные особенности

Корпус изготавливается из холоднокатаной стали толщиной 1.5–2.5 мм, покрытой порошковой краской. Дверца оснащается замком, уплотнителем и, при необходимости, смотровым окном. Внутри предусматривается место для маркировки кабелей и схем подключения.

Полезно знать: Для помещений с высокой влажностью рекомендуются шкафы с принудительной вентиляцией или термостатическими нагревателями, предотвращающими конденсацию.

Компонент	Функция	Пример оборудования
Микропроцессорный терминал	Анализ сигналов, принятие решений по защите	Siemens SIPROTEC, ABB REF615
Клеммная колодка	Подключение внешних проводов	Phoenix Contact, Weidmüller
Блок питания	Стабилизация напряжения для электроники	Mean Well, Traco Power
Заземляющая шина	Выравнивание потенциалов, безопасность	Медная шина 25 мм²

Виды релейных шкафов

Релейные шкафы классифицируются по нескольким признакам: назначению, конструкции, степени защиты и условиям эксплуатации. Понимание различий помогает выбрать подходящее решение для конкретного объекта.

По месту установки: настенные, напольные, встраиваемые. Настенные — для небольших объектов, напольные — для подстанций и крупных производств.
По назначению: шкафы релейной защиты, шкафы автоматики, шкафы управления, комбинированные (защита + управление).
По степени защиты (IP): IP54 — защита от пыли и брызг (помещения), IP65 — полная пылезащита и защита от струй воды (улица, агрессивные среды).
По климатическому исполнению: УХЛ (умеренно-холодный), Т (тропический), ОМ (объекты морской техники).

Особое внимание уделяется шкафам для цифровых подстанций. Они соответствуют стандарту IEC 61850 и оснащаются оптическими интерфейсами для передачи данных по протоколу GOOSE (Generic Object Oriented Substation Event). Такие шкафы позволяют отказаться от кабельных связей и перейти к полностью цифровой архитектуре.

«При выборе шкафа ориентируйтесь не только на текущие, но и на будущие потребности. Лучше сразу предусмотреть запас по месту и питанию, чем потом переделывать всю систему.» — Алексей Михайлов, главный инженер проекта «Цифровая подстанция», 15 лет опыта

Критерии выбора релейного шкафа

Выбор подходящего релейного шкафа требует комплексного подхода. Ниже приведены ключевые параметры, на которые стоит обратить внимание.

Степень защиты (IP) — определяет, где можно устанавливать шкаф. Для улицы — минимум IP54, для пыльных цехов — IP65.
Габариты и вместимость — рассчитывайте с запасом 20–30% на будущее расширение.
Материал корпуса — сталь, нержавейка или полимер. Нержавейка — для агрессивных сред, полимер — для слаботочных систем.
Система охлаждения — естественная вентиляция, вентиляторы или термостатические нагреватели.
Наличие сертификатов — ГОСТ Р, IEC, UL — гарантируют соответствие стандартам безопасности.

Особое значение имеет совместимость с существующими системами. Например, если на объекте уже используется оборудование одного производителя (например, Schneider Electric), лучше выбирать шкафы той же экосистемы — это упрощает интеграцию и обслуживание.

Полезно знать: При заказе шкафа указывайте не только размеры, но и схему компоновки. Многие производители предлагают услугу pre-engineering — проектирование шкафа под вашу задачу.

Установка и монтаж: ключевые этапы

Правильный монтаж — залог долгой и надёжной работы релейного шкафа. Процесс включает несколько этапов, каждый из которых требует внимания к деталям.

Подготовка места

Выберите ровную поверхность, защищённую от прямого солнечного света и сквозняков. Убедитесь, что вокруг шкафа есть свободное пространство для обслуживания — минимум 60 см спереди и 15 см сбоку.

Крепление шкафа

Для настенных моделей используйте анкерные болты.
Напольные шкафы крепятся к полу через опорные уголки.
Проверьте вертикальность уровнем — перекос более 2° недопустим.

Подключение и маркировка

Кабели вводятся снизу или сверху через сальники. Каждый провод должен быть промаркирован в соответствии со схемой. Используйте термоусадочные метки или печатные бирки.

«Никогда не экономьте на маркировке. Хорошо промаркированный шкаф экономит часы при поиске неисправностей и ускоряет обучение нового персонала.» — Екатерина Соколова, инженер-проектировщик, 12 лет в энергетике

Обслуживание и безопасность при эксплуатации

Регулярное обслуживание — обязательное условие для безотказной работы. Даже самые надёжные системы требуют контроля.
Рекомендуемый график:

Ежемесячно — визуальный осмотр, проверка состояния дверцы, замков, уплотнителей.
Ежеквартально — очистка от пыли, проверка затяжки клемм, тестирование UPS.
Ежегодно — полная диагностика реле, поверка измерительных цепей, проверка заземления.

Безопасность — приоритет номер один. Перед открытием шкафа обязательно отключите питание и убедитесь в отсутствии напряжения. Используйте средства индивидуальной защиты: диэлектрические перчатки, очки, спецодежду. Все работы должны проводиться в соответствии с Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Экспертное мнение

«Сегодня мы наблюдаем переход от аналоговых к цифровым релейным шкафам. Это не просто модернизация — это качественный скачок. Цифровые шкафы с протоколом IEC 61850 позволяют сократить количество кабелей на 60%, повысить скорость реакции на аварию и внедрить предиктивное обслуживание. Однако важно понимать: технологии меняются быстро, но базовые принципы электробезопасности остаются неизменными.» — Дмитрий Фролов, директор по технологиям компании «Энергоавтоматика», 20 лет в отрасли

Вопросы и ответы

Чем релейный шкаф отличается от щита автоматики?

Релейный шкаф в первую очередь отвечает за защиту и диагностику, тогда как щит автоматики — за управление процессами. На практике граница размыта, и многие шкафы объединяют обе функции.

Можно ли использовать обычный электрощит вместо релейного шкафа?

Технически возможно, но нежелательно. Релейные шкафы имеют усиленную защиту от помех, лучшее экранирование и соответствуют строгим стандартам надёжности.

Как часто нужно обновлять оборудование в шкафу?

Срок службы релейной аппаратуры — 10–15 лет. Однако с развитием технологий целесообразно обновляться каждые 7–8 лет, чтобы использовать преимущества новых функций.

Нужен ли отдельный шкаф для каждой линии?

Не обязательно. Современные терминалы могут обслуживать несколько присоединений. Однако критически важные объекты часто имеют резервные шкафы для повышения отказоустойчивости.

Заключение

Релейный шкаф — это не просто металлический ящик, а сложный технический узел, отвечающий за безопасность и стабильность электрических сетей. Его правильный выбор, монтаж и обслуживание напрямую влияют на надёжность всего объекта. Сегодняшние тенденции — это цифровизация, интеграция с IoT и переход к «умным» подстанциям, где релейный шкаф становится центром сбора и анализа данных.

Неважно, строите ли вы новую подстанцию или модернизируете старую — начинайте с проектирования релейного шкафа. Учитывайте не только текущие, но и будущие потребности. Инвестиции в качественное оборудование и профессиональный монтаж окупятся снижением аварийности и увеличением срока службы системы.

Релейный шкаф — центр защиты и автоматики в электросетях.
Выбор зависит от условий эксплуатации, степени защиты и требований к надёжности.
Цифровые шкафы с IEC 61850 — будущее энергетики.
Регулярное обслуживание и правильная маркировка критически важны.
Интеграция с АСУ ТП повышает эффективность управления.
