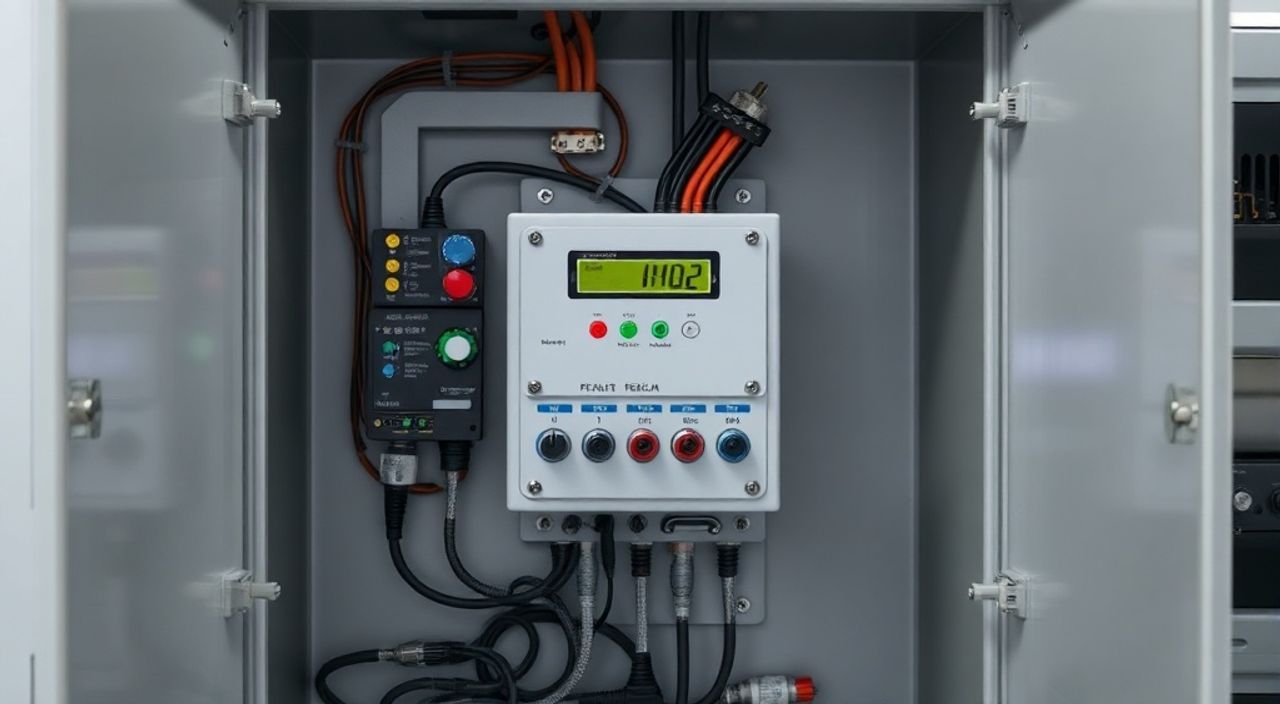

Релейный шкаф что это

Релейный шкаф — это защищённая металлическая конструкция, предназначенная для размещения и эксплуатации электротехнического оборудования, включая реле, автоматические выключатели, контакторы, клеммные блоки и системы управления. Он обеспечивает безопасное распределение электроэнергии, защиту от внешних воздействий и удобство обслуживания. Основная задача такого шкафа — централизованное управление и контроль электрических цепей в промышленных, коммунальных и строительных объектах.

Релейный шкаф — это ключевой элемент систем автоматизации и защиты электрооборудования. Он объединяет релейную аппаратуру, обеспечивая надёжность, безопасность и простоту диагностики. При выборе обращайте внимание на степень защиты, материал корпуса и компоновку внутреннего оборудования.

Содержание статьи:

Что такое релейный шкаф
Основные функции и назначение
Устройство и компоненты релейного шкафа
Основные компоненты
Дополнительные элементы
Виды релейных шкафов
По назначению
По конструкции
По условиям эксплуатации
По степени автоматизации
Выбор и проектирование: как сделать правильное решение
Монтаж и обслуживание релейных шкафов
Типичные ошибки при монтаже
Экспертное мнение
Вопросы и ответы
Заключение

Что такое релейный шкаф

Релейный шкаф — это специализированный электротехнический щит, в котором размещаются устройства релейной защиты, автоматики и управления. Такие шкафы широко применяются на подстанциях, в энергосистемах, промышленных предприятиях, а также в жилищно-коммунальном хозяйстве. Их основная цель — обеспечение стабильной и безопасной работы электрооборудования за счёт своевременного обнаружения аварийных ситуаций и их устранения.

Конструктивно релейный шкаф представляет собой металлический корпус, оснащённый дверцами, замками, вентиляционными решётками и системой заземления. Внутри него монтируются модульные устройства, соединённые между собой по определённой схеме. Современные модели могут быть дополнены системами сигнализации, удалённого доступа и даже интеграцией в SCADA-системы.

Степень защиты корпуса (IP) играет важную роль при выборе шкафа. Для помещений с низкой влажностью достаточно IP54, тогда как в условиях повышенной запылённости или агрессивной среды требуется минимум IP65. Материал корпуса чаще всего — сталь с порошковым покрытием, но встречаются и нержавеющие, алюминиевые или полимерные варианты.

Полезно знать: Релейный шкаф не следует путать с распределительным щитом — хотя они могут быть смежными, первый ориентирован на защиту и управление, второй — на распределение нагрузки.

Основные функции и назначение

Релейный шкаф выполняет несколько ключевых функций в электроустановках. Прежде всего, он обеспечивает защиту оборудования от перегрузок, коротких замыканий, перенапряжений и других аварийных режимов. Благодаря установленным реле, система способна автоматически отключить повреждённый участок сети, предотвращая распространение неисправности.

Вторая важная функция — управление. Шкаф позволяет оператору дистанционно или локально включать и отключать оборудование, изменять режимы работы, проводить диагностику. Это особенно актуально на крупных объектах, где ручное управление невозможно из-за масштабов или условий эксплуатации.

Третья функция — сигнализация и контроль. Современные релейные шкафы оснащаются световой и звуковой индикацией, которая информирует о состоянии системы: норма, предупреждение, авария. Некоторые модели передают данные в центральные пульты через протоколы Modbus, Profibus или Ethernet.

Защита от КЗ и перегрузок
Автоматическое отключение аварийных участков
Дистанционное и локальное управление
Сбор и передача данных о работе сети
Интеграция с АСУ ТП и SCADA

«Функциональность релейного шкафа должна соответствовать не только текущим, но и перспективным требованиям объекта. Заложите резерв по месту и питанию.» — Алексей Смирнов, главный инженер электроснабжения, 18 лет опыта

Устройство и компоненты релейного шкафа

Конструкция релейного шкафа включает несколько обязательных элементов, каждый из которых выполняет свою роль в обеспечении надёжной работы системы.

Основные компоненты

Корпус — герметичная конструкция из металла или пластика, защищающая содержимое от пыли, влаги и механических повреждений.
Монтажная панель — DIN-рейка или задняя стенка, на которой крепятся все устройства.
Релейная аппаратура — электромагнитные, микропроцессорные или программируемые реле, отвечающие за защиту и управление.
Автоматические выключатели — обеспечивают коммутацию цепей и защиту от сверхтоков.
Клеммные блоки — точка соединения проводов, позволяющая легко выполнять монтаж и демонтаж.
Источник питания — преобразует напряжение для нужд вторичных цепей (например, 220 В → 24 В).
Система заземления — шина PE, к которой подключаются все металлические части.

Дополнительные элементы

Световая и звуковая сигнализация
Контрольные лампы и индикаторы
Кнопки «Старт/Стоп», переключатели режимов
Модули связи (RS-485, Ethernet)
Счётчики электроэнергии
Устройства резервного питания (UPS)

Компонент	Назначение	Типовые характеристики
Реле защиты	Обнаружение и реакция на аварии	Ток срабатывания, время задержки, тип защиты (перегрузка, КЗ)
DIN-рейка	Крепление оборудования	Ширина 35 мм, стандарт TS35
Автоматический выключатель	Коммутация и защита цепи	Номинальный ток, количество полюсов, характеристика срабатывания (B, C, D)
Клеммная колодка	Соединение проводов	Сечение провода до 6 мм², винтовое или пружинное зажимание

Полезно знать: Все компоненты должны быть совместимы по напряжению, току и габаритам. Проверяйте соответствие стандартам ГОСТ и IEC при закупке.

Виды релейных шкафов

Релейные шкафы классифицируются по нескольким признакам: назначению, условиям эксплуатации, конструкции и уровню автоматизации.

По назначению

Шкафы релейной защиты — основная функция: защита линий, трансформаторов, двигателей.
Шкафы управления — используются для пуска, останова и регулирования оборудования (например, насосов).
Шкафы автоматики — реализуют логические алгоритмы (АВР, секционирование, самозапуск).
Измерительные шкафы — сбор данных о параметрах сети (ток, напряжение, мощность).

По конструкции

Навесные — устанавливаются на стену, подходят для помещений с ограниченным пространством.
Напольные — более вместительные, используются в подстанциях и ЦОГах.
Встраиваемые — монтируются в нишу, часто применяются в административных зданиях.

По условиям эксплуатации

Внутренние — для использования в помещениях (IP54–IP65).
Наружные — устойчивы к осадкам, УФ-излучению, температурным перепадам (IP65–IP66).

По степени автоматизации

Аналоговые — на базе электромеханических реле, просты, но менее гибкие.
Цифровые — с микропроцессорными терминалами, поддерживают настройку, диагностику и связь.
Программируемые (PLC-шкафы) — с контроллерами, позволяют реализовать сложные алгоритмы.

«Если вы строите новую систему, выбирайте цифровые шкафы. Они дороже, но экономят деньги на обслуживании и диагностике уже через год.» — Екатерина Волкова, инженер-проектировщик АСУ ТП, 12 лет опыта

Выбор и проектирование: как сделать правильное решение

Проектирование релейного шкафа — это комплексная задача, требующая учёта технических, эксплуатационных и экономических факторов. Начните с анализа нагрузки: какие устройства будут подключены, какой ток потребляют, какова частота включений.

Следующий шаг — определение требований к защите. Нужны ли функции АВР, резервирования, дистанционного управления? Если да, проектируйте шкаф с возможностью интеграции в сеть. Учитывайте будущее расширение: оставьте 20–30% свободного места на DIN-рейке и в кабельном вводе.

Определите тип нагрузки и условия эксплуатации.
Подберите необходимые реле и автоматы по характеристикам.
Разработайте схему подключения (вторичных цепей, питания, сигнализации).
Выберите корпус по размеру, степени защиты и материалу.
Запланируйте систему маркировки и документацию.

Полезно знать: Используйте программное обеспечение для проектирования (например, EPLAN, Compas-3D). Это снижает риск ошибок и ускоряет согласование.

Монтаж и обслуживание релейных шкафов

Правильный монтаж — залог долгой и безаварийной работы. Установка должна проводиться в соответствии с ПУЭ, ПТЭЭП и проектной документацией. Корпус необходимо надёжно закрепить, обеспечить заземление (сопротивление не более 0.1 Ом), правильно выполнить ввод кабелей.

При подключении соблюдайте цветовую маркировку проводов: коричневый — фаза, синий — ноль, жёлто-зелёный — земля. Все соединения должны быть затянуты с требуемым моментом. После монтажа проводится проверка целостности цепей, испытание изоляции (мегаомметром) и функциональное тестирование.

Обслуживание включает:

Регулярный осмотр (раз в 3–6 месяцев)
Очистку от пыли и влаги
Проверку затяжки контактов
Тестирование реле и автоматики
Обновление прошивок (для цифровых систем)

Типичные ошибки при монтаже

Недостаточное заземление корпуса
Перегрев из-за плохой вентиляции
Отсутствие маркировки проводов
Несоблюдение радиуса изгиба кабеля
Использование несоответствующих клемм

«Не экономьте на кабельных вводах. Негерметичный ввод — главная причина выхода шкафа из строя в условиях высокой влажности.» — Дмитрий Петров, монтажник КИПиА, 15 лет опыта

Экспертное мнение

«Сегодня наблюдается чёткий тренд на цифровизацию релейных шкафов. Аналоговые системы уходят в прошлое. Современные объекты требуют не просто защиты, а аналитики: когда произошла авария, как долго работал двигатель, сколько раз срабатывало реле. Эти данные помогают прогнозировать отказы и оптимизировать обслуживание. Поэтому при проектировании нового шкафа обязательно закладывайте возможность подключения к сети и хранения истории событий.» — Сергей Кузнецов, руководитель отдела автоматизации, ООО «ЭнергоПромСервис», 20 лет в отрасли

Вопросы и ответы

Чем отличается релейный шкаф от распределительного щита?

Распределительный щит (РЩ) в первую очередь распределяет электроэнергию по потребителям. Релейный шкаф — это устройство защиты и управления. Хотя они могут быть объединены в одном корпусе, их функции различны: РЩ — силовые цепи, релейный шкаф — вторичные цепи.

Можно ли использовать релейный шкаф на улице?

Да, но только если он имеет степень защиты не ниже IP65, устойчив к УФ-излучению и перепадам температур. Также важно предусмотреть обогрев при эксплуатации в холодном климате.

Как часто нужно обслуживать релейный шкаф?

Минимум раз в полгода — визуальный осмотр и очистка. Функциональное тестирование — раз в год. Для критически важных объектов (подстанции, насосные станции) рекомендуется ежеквартальная диагностика.

Что делать, если сработало реле?

Не спешите включать повторно. Сначала определите причину: проверьте цепь на КЗ, перегрузку, состояние изоляции. Современные терминалы сохраняют историю событий — используйте её для анализа.

Нужно ли обучать персонал работе с релейными шкафами?

Обязательно. Даже простые операции требуют знаний Правил технической эксплуатации и мер безопасности. Персонал должен уметь читать схемы, интерпретировать сигналы и выполнять базовую диагностику.

Заключение

Релейный шкаф — это не просто металлический ящик с проводами, а «нервный центр» электроустановки. Он обеспечивает безопасность, надёжность и эффективность управления оборудованием. От правильного выбора, проектирования и монтажа зависит бесперебойная работа всего объекта — от производственной линии до жилого дома.

Современные технологии делают релейные шкафы всё более интеллектуальными. Они не только защищают, но и анализируют, предупреждают, адаптируются. Инвестиции в качественный шкаф окупаются за счёт снижения простоев, уменьшения аварий и продления срока службы оборудования.

При выборе релейного шкафа ориентируйтесь не только на цену, но и на функциональность, долговечность и возможность модернизации. Лучше потратить больше сегодня, чем платить за аварии завтра.

Релейный шкаф — основа систем защиты и автоматики.
Выбирайте тип шкафа по назначению, условиям и уровню автоматизации.
Цифровые решения предпочтительнее аналоговых.
Правильный монтаж и регулярное обслуживание — ключ к надёжности.
Закладывайте резерв на будущее расширение и модернизацию.
