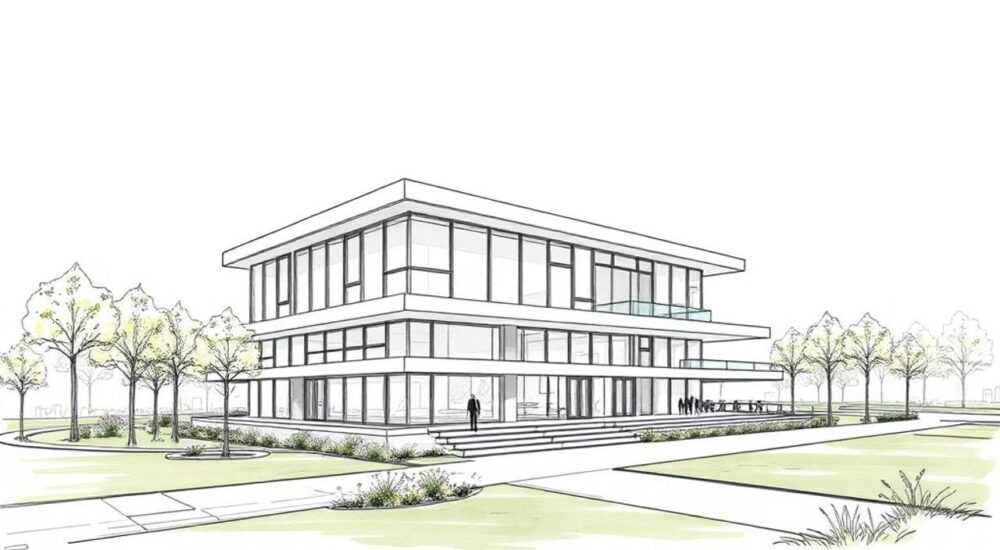

Рисунок архитектура

Рисунок архитектуры — это не просто эскиз или чертёж, а ключевой инструмент коммуникации между архитекторами, инженерами, заказчиками и строительными бригадами. Он переводит абстрактные идеи в визуально понятную форму, позволяя увидеть пространственные отношения, пропорции, материалы и функциональные зоны ещё до начала строительства. Правильно выполненный рисунок архитектуры помогает выявить ошибки на ранней стадии, сократить затраты, избежать недопонимания и создать проект, который не только красив, но и жизнеспособен. Именно поэтому умение создавать и интерпретировать архитектурные рисунки — базовый навык для любого профессионала в этой сфере.

Что такое рисунок архитектуры и зачем он нужен

Рисунок архитектуры — это графическое представление замысла здания или пространства, включающее планы, разрезы, фасады, перспективы и детали. Он служит мостом между концепцией и реализацией, превращая словесные описания и абстрактные идеи в конкретные визуальные ориентиры. Без такого рисунка даже самый гениальный проект остаётся неосуществлённым — его невозможно передать строителям, согласовать с надзорными органами или продать клиенту.
В современной практике архитектурный рисунок выполняет сразу несколько функций: коммуникативную (объяснение идеи), техническую (указание размеров и материалов), эстетическую (представление образа) и юридическую (основа для получения разрешений). Он может быть выполнен от руки, на компьютере или в гибридном формате — главное, чтобы он был точным, чётким и соответствовал стандартам отрасли.

Представьте, что вы хотите построить дом, но не можете показать его визуально. Как вы объясните, где будет окно, какая высота потолков, как будут располагаться комнаты? Рисунок решает эту проблему — он делает архитектуру осязаемой. Он позволяет клиенту «пройти» по будущему дому до того, как будет выкопан первый котлован.

Основные типы архитектурных рисунков

Архитектурные рисунки делятся на несколько категорий, каждая из которых выполняет свою задачу. Незнание этих типов приводит к неполным или неверным чертежам, что влечёт за собой дорогостоящие переделки.

Планы

План — это горизонтальный разрез здания на определённой высоте (обычно 1,2–1,5 м от пола). Он показывает расположение стен, дверей, окон, перегородок, санузлов, лестниц и мебели. На плане указываются размеры, маркировки помещений и материалы напольных покрытий. Без плана невозможно понять функциональную организацию пространства.

Фасады

Фасад — это вертикальный вид здания с одной из сторон: фронтальный, боковой, задний. Он демонстрирует архитектурный стиль, пропорции, материалы облицовки, оконные и дверные проёмы, кровлю и элементы декора. Фасады особенно важны для согласования с архитектурными комиссиями, особенно в исторических зонах.

Разрезы

Разрез — это вертикальный срез здания, который показывает внутреннюю структуру: высоту помещений, расположение перекрытий, фундамента, инженерных систем. Он помогает понять, как соотносятся уровни этажей, как проходят коммуникации и как организовано пространство в высоту.

Перспективы и визуализации

Перспективные рисунки — это художественные интерпретации здания в трёхмерном виде. Они могут быть выполнены от руки или с помощью 3D-программ. Такие рисунки не требуют точных размеров, но должны передавать атмосферу, свет, тени и материал. Они особенно важны для презентаций клиентам и на конкурсах.

Детали

Детали — это увеличенные чертежи сложных узлов: стыков стен и кровли, оконных рам, лестничных маршей, фундаментных соединений. Они нужны строителям для точного выполнения работ. Часто именно в деталях кроются ошибки, которые приводят к протечкам, трещинам и деформациям.

Инструменты и техники создания рисунков

Современный архитектор использует как традиционные, так и цифровые инструменты. Выбор зависит от этапа проекта, целевой аудитории и личного стиля.
Для эскизов и первичных идей подойдут простые инструменты: карандаш, перо, тушь, линейка, шаблоны кривых. Многие известные архитекторы, включая Заху Хадид и Фрэнка Гери, начинали с быстрых рукописных набросков — именно они рождали форму.
Для технических чертежей используются программы: AutoCAD, ArchiCAD, Revit. Они позволяют создавать точные 2D-чертежи с привязкой к масштабу, автоматически генерировать разрезы и планы из 3D-модели. Это снижает вероятность ошибок и ускоряет процесс.
Для визуализации применяются 3D-редакторы: SketchUp, Rhino, 3ds Max, Blender. С ними можно создавать реалистичные изображения с учётом освещения, текстур, отражений и даже времён суток. Такие рисунки часто используются в презентациях и на архитектурных конкурсах.

Техника выполнения также важна. Например, при рисовании фасада важно соблюдать линию горизонта, использовать точную перспективу и правильно передавать масштаб объектов. При работе с планами — точно обозначать толщину стен, направление открывания дверей, высоту проёмов.
Для быстрого прототипирования всё чаще используют цифровые планшеты с пером (iPad + Procreate, Wacom Cintiq). Они сочетают гибкость ручного рисунка с возможностью быстрого редактирования и экспорта в CAD-системы.

Частые ошибки и как их избежать

Даже опытные архитекторы допускают ошибки в рисунках — и они часто становятся причиной срывов сроков и перерасхода бюджета.

Ошибка 1: Неправильный масштаб

Рисунок, выполненный в неверном масштабе (например, 1:50 вместо 1:100), вводит в заблуждение заказчика и строителей. Результат — несоответствие размеров окон, дверей, мебели. Решение: всегда проверяйте масштаб в настройках программы и наносите масштабную линейку на каждый чертёж.

Ошибка 2: Перегрузка деталями

Слишком много текста, подписей, штриховок — рисунок становится нечитаемым. Особенно опасно это в презентационных материалах. Решение: используйте принцип «меньше — значит больше». Выделяйте только ключевые элементы, остальное — в деталях.

Ошибка 3: Игнорирование нормативов

Нарушение СНиП, ГОСТ или СП — например, недостаточная ширина лестницы, слишком маленькие окна в жилых помещениях — может привести к отказу в получении разрешения. Решение: всегда сверяйтесь с актуальными нормативами перед финальной версией чертежа.

Ошибка 4: Отсутствие разрезов

Многие начинающие архитекторы ограничиваются планами и фасадами, забывая о разрезах. Это приводит к тому, что строители не понимают, как устроена конструкция в высоту. Решение: разрез — обязательный элемент, даже если кажется, что «и так всё ясно».

Ошибка 5: Несогласованность между видами

Когда план, фасад и разрез не совпадают по размерам или расположению — это катастрофа. Решение: используйте BIM-системы (Revit, ArchiCAD), где все виды автоматически синхронизируются.

Современные подходы: от ручного рисунка до 3D-визуализации

Технологии радикально изменили процесс создания архитектурных рисунков. Сегодня архитектор может начать с быстрого наброска на бумаге, а закончить — интерактивной VR-презентацией, в которой клиент «входит» в дом ещё до его постройки.
BIM (Building Information Modeling) — это не просто 3D-моделирование, а система, где каждый элемент чертежа содержит информацию: материал, стоимость, срок службы, производитель. При изменении одного параметра — все остальные виды обновляются автоматически. Это снижает количество ошибок на 40–60% по сравнению с традиционными методами.
Параллельно растёт популярность гибридных подходов. Архитекторы рисуют эскизы от руки, сканируют их, вносят в CAD-систему и дорабатывают. Такой метод сохраняет человеческую выразительность и добавляет точность цифровых инструментов.
Также всё чаще используются AI-инструменты: MidJourney, DALL·E, Leonardo AI для генерации концептуальных визуализаций на основе текстовых описаний. Они не заменяют архитектора, но помогают быстро сгенерировать варианты стиля, композиции и материалов.

Для клиентов всё чаще применяют интерактивные платформы: Enscape, Twinmotion, Lumion. Они позволяют «пройти» по дому в реальном времени, менять цвет стен, освещение, мебель — и сразу видеть результат. Это повышает вовлечённость и снижает количество изменений на этапе строительства.

Экспертное мнение: как рисунок влияет на успех проекта

«Я работал над проектом коттеджа в Подмосковье, где клиент настаивал на открытом плане, но не мог представить, как это будет выглядеть. Мы сделали три варианта: один — строгий чертёж, второй — стилизованную перспективу, третий — анимированную VR-презентацию. Только после третьего он сказал: „Это именно то, что я хотел“. Без визуализации проект бы не состоялся.»
— Алексей Волков, архитектор, основатель студии «Форма и Свет», 15 лет опыта, более 80 реализованных проектов.
Алексей подчёркивает: рисунок — это не просто документ, это инструмент влияния. Он формирует эмоциональную связь между клиентом и проектом. Часто клиенты не понимают технических терминов, но они чувствуют свет, пространство, пропорции. Именно поэтому архитектор должен уметь «говорить» на языке образов.
Он также отмечает, что лучшие рисунки — те, которые не пытаются «всё показать», а выбирают фокус. Например, в проекте жилого дома он делает акцент на световом потоке через окна, а не на точных размерах плитки. Это помогает клиенту «почувствовать» атмосферу, а не просто увидеть план.

Вопросы и ответы

Заключение

Рисунок архитектуры — это не просто технический документ, а язык, на котором говорят про пространство, свет, форму и жизнь. Он объединяет технику и искусство, логику и эмоции. Неважно, рисуете ли вы от руки или используете BIM-системы — главное, чтобы ваш рисунок был точным, понятным и вдохновляющим.
Современный архитектор — это не только проектировщик, но и рассказчик. Его рисунок должен не только показать, как будет выглядеть здание, но и передать, как в нём будет жить человек. Именно поэтому нельзя пренебрегать качеством визуализации, даже если проект кажется «простым».

• Рисунок архитектуры — это мост между идеей и реальностью.
• Обязательные элементы: план, фасад, разрез, детали — игнорировать их нельзя.
• Современные технологии ускоряют работу, но не заменяют навык ручного рисования.
• Ошибка в масштабе или деталях стоит дороже, чем весь проект.
• Эмоциональная вовлечённость клиента достигается через качественную визуализацию, а не через технические чертежи.
