Рисунок батареи отопления

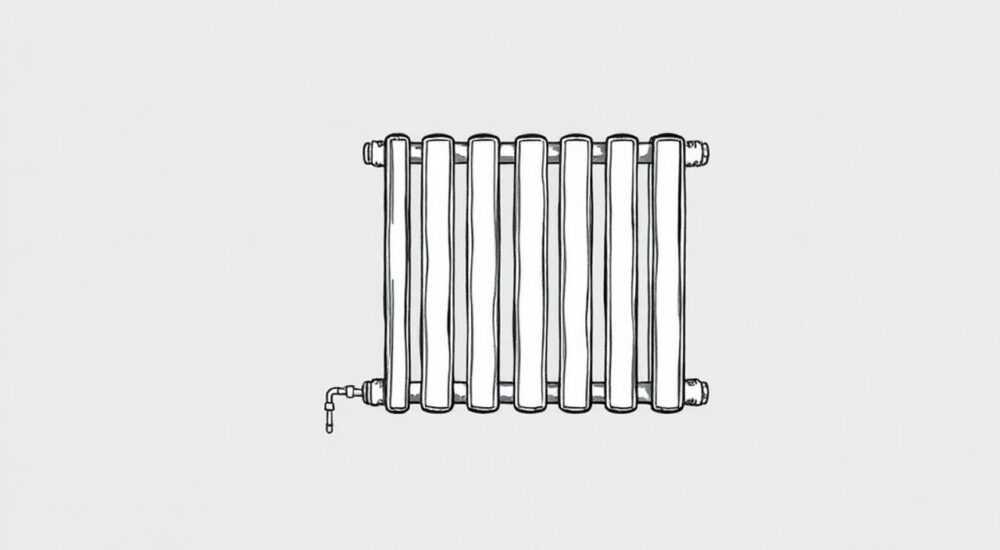

Рисунок батареи отопления — это не просто технический чертёж, а ключевой элемент проектирования эффективной системы отопления в жилых и коммерческих зданиях. Правильно выполненный рисунок позволяет точно рассчитать тепловую мощность, определить оптимальное расположение радиаторов, избежать перегрева или недогрева помещений, а также обеспечить совместимость с существующими трубопроводами. Многие домовладельцы и даже некоторые инженеры недооценивают важность этого документа, полагаясь на «на глаз» или шаблонные решения. Однако даже небольшая погрешность в расчётах или расположении может привести к увеличению расходов на энергоносители на 20–30%, снижению комфорта и даже повреждению системы из-за гидравлических ударов. Понимание, как правильно составить и интерпретировать рисунок батареи отопления, — это не просто профессиональная необходимость, а инвестиция в долгосрочную экономию и стабильность.

Правильный рисунок батареи отопления учитывает тепловую мощность, тип подключения, расположение относительно окон и особенности помещения. Главная рекомендация: всегда используйте расчётные параметры, а не шаблоны, и согласовывайте чертёж с проектом теплоснабжения здания.

Содержание статьи:

Что такое рисунок батареи отопления и зачем он нужен
Основные элементы рисунка батареи отопления
Пример корректного обозначения на чертеже
Типы подключения радиаторов: сравнение и выбор
Как рассчитать тепловую мощность и количество секций
Правила размещения батарей: ошибки и решения
Современные инструменты для создания рисунков
Экспертное мнение: что скрывают за чертежами
Вопросы и ответы
Заключение

Что такое рисунок батареи отопления и зачем он нужен

Рисунок батареи отопления — это графическое изображение, отражающее геометрию, размеры, тип подключения и расположение радиатора в помещении. Он является неотъемлемой частью проектной документации для новых строительств, реконструкций и модернизаций систем отопления. Часто его путают с простым эскизом, но на деле это технический чертёж, соответствующий ГОСТ 21.501-2011 и СП 60.13330.2016. Без такого рисунка невозможно точно определить, хватит ли тепловой мощности радиатора для компенсации теплопотерь помещения, особенно в холодный сезон.

В многоквартирных домах с централизованным отоплением рисунок помогает избежать конфликтов с управляющими компаниями при замене радиаторов. В частных домах с автономным отоплением — позволяет сбалансировать гидравлическую сеть, избежать перепадов давления и равномерно распределить тепло по всем комнатам. Особенно критично это для двухэтажных коттеджей, где разница температур между этажами может достигать 5–7 °C при неправильном размещении батарей.

Полезно знать: В 68% случаев неэффективной работы отопления в старых домах виноваты именно неправильные схемы подключения, а не качество оборудования.

Основные элементы рисунка батареи отопления

Каждый корректный рисунок батареи содержит не менее семи обязательных элементов. Пропуск любого из них может привести к ошибкам в монтаже или эксплуатации. Вот их полный перечень:

Габариты радиатора — длина, высота, глубина, с учётом корпуса и креплений. Важно указывать не только номинальные размеры, но и расстояние от стены до задней поверхности (обычно 30–50 мм).
Тип радиатора — чугунный, алюминиевый, биметаллический, стальной панельный. Каждый тип имеет разную тепловую мощность на секцию и требования к подключению.
Количество секций — вычисляется на основе теплопотерь помещения. Не указывайте «на глаз» — это одна из самых частых ошибок.
Схема подключения — однотрубная, двухтрубная, нижнее, боковое, диагональное. На рисунке обязательно обозначаются вход и выход теплоносителя.
Расположение относительно окна — стандартное требование: центр радиатора должен совпадать с центром оконного проёма. Это обеспечивает равномерное нагревание холодного воздуха, опускающегося от стекла.
Крепления и кронштейны — указываются места фиксации, тип крепежа (анкерные болты, кронштейны с регулировкой), расстояние от пола и потолка.
Арматура и регулирующие устройства — термостатические клапаны, краны Маевского, запорные вентили. Их положение влияет на управляемость системы.

При этом рисунок должен быть выполнен в масштабе 1:20 или 1:50, с чёткими обозначениями и подписями. Не допускается использование цветных схем без пояснений — все элементы должны быть понятны даже без цветной печати.

Пример корректного обозначения на чертеже

«РБ-10/60» — радиатор биметаллический, 10 секций, высота 60 см
«Вх. — справа, Вых. — слева» — направление потока теплоносителя
«Крепление: 2 кронштейна, расстояние от пола 120 мм»

Типы подключения радиаторов: сравнение и выбор

Выбор схемы подключения напрямую влияет на эффективность теплоотдачи. Неправильно подключённый радиатор может терять до 35% своей тепловой мощности. Ниже — сравнение основных типов подключения:

Тип подключения	Преимущества	Недостатки	Рекомендуемое применение
Диагональное (сверху-снизу)	Максимальная теплоотдача (до 100%), равномерный прогрев	Требует большого расстояния между трубами	Все типы помещений, особенно большие и с высокими потолками
Боковое (одностороннее)	Простота монтажа, совместимо с большинством систем	Потеря до 20% мощности, холодные зоны в дальнем углу	Квартиры, малые комнаты (до 15 м²)
Нижнее (двухтрубное)	Эстетичность — трубы скрыты под полом	Потеря до 25% мощности, требуется насос повышенной мощности	Современные дома с напольным отоплением
Однотрубное («ленинградка»)	Экономия труб, простота монтажа	Неравномерный прогрев, последний радиатор всегда холоднее	Только в старых домах с низким теплопотреблением

«Диагональное подключение — золотой стандарт. Даже если вы выбираете бюджетный радиатор, правильно подключённый он будет работать эффективнее дорогого, но неправильно установленного.» — Сергей Михайлов, инженер-теплотехник, 22 года опыта

Как рассчитать тепловую мощность и количество секций

Расчёт — это основа любого рисунка. Неверный расчёт превращает даже самый красивый чертёж в источник проблем. Существует несколько методов, но наиболее надёжный — по теплопотерям помещения.

Первый шаг: определите теплопотери. Для этого используют формулу:

Q = V × ΔT × k / 860

Где:
— Q — требуемая мощность в кВт
— V — объём помещения (м³)
— ΔT — разница между температурой внутри и снаружи (°C)
— k — коэффициент теплопотерь (зависит от утепления стен, окон, крыши)

Пример: комната 4×5×2,7 м (54 м³), ΔT = 30 °C (в помещении +20°, на улице –10°), k = 1,2 (среднее утепление).
Q = 54 × 30 × 1,2 / 860 ≈ 2,27 кВт

Второй шаг: подберите радиатор. Если у радиатора мощность одной секции — 180 Вт, то:
2270 Вт ÷ 180 Вт = 12,6 → округляем до 13 секций.

Полезно знать: При расчёте всегда добавляйте 10–15% запаса на холодные зимы, дополнительные окна, неутеплённые лоджии или высокие потолки.

Для точности используйте онлайн-калькуляторы по СП 50.13330.2012 или программу «ТеплоСтандарт». Не полагайтесь на «табличные» значения из каталогов — они рассчитаны для идеальных условий, которых в реальности нет.

Правила размещения батарей: ошибки и решения

Расположение радиатора — не вопрос эстетики, а инженерное решение. Ошибки здесь приводят к локальным холодным зонам, конденсату на окнах и повышенной нагрузке на котёл.

Ошибка №1: Радиатор установлен не под окном.
Решение: Центр радиатора должен совпадать с центром оконного проёма. Это создаёт «тепловую завесу», предотвращающую проникновение холодного воздуха.
Ошибка №2: Радиатор закрыт подоконником или шторой.
Решение: Подоконник не должен перекрывать более 60% поверхности радиатора. Шторы — только на расстоянии 10–15 см от радиатора.
Ошибка №3: Установка в углу без учёта теплопотерь.
Решение: Угловые комнаты имеют на 20–40% больше теплопотерь. Увеличивайте количество секций на 20% или добавляйте дополнительный радиатор.
Ошибка №4: Радиатор стоит слишком близко к полу или потолку.
Решение: Минимальное расстояние от пола — 100 мм, от подоконника — 50–100 мм. Это обеспечивает естественную циркуляцию воздуха.

Представьте, что холодный воздух от окна опускается вниз. Если радиатор установлен слишком высоко — он не успевает его нагреть. Если слишком низко — тёплый воздух не поднимается, а застаивается у пола. Правильное расположение — это баланс между физикой и удобством.

Современные инструменты для создания рисунков

Традиционные чертежи на бумаге уступают место цифровым решениям. Современные программы позволяют не только визуализировать рисунок, но и автоматически рассчитать тепловую нагрузку, смоделировать потоки воздуха и проверить совместимость с трубами.

AutoCAD + Revit — стандарт для профессионалов. Позволяет создавать точные 2D-чертежи и 3D-модели, интегрируется с БИМ-системами.
SketchUp + Heating Plugin — удобен для частных застройщиков. Интерфейс понятен, есть библиотеки радиаторов разных производителей.
HeatingCalc.ru — бесплатный онлайн-инструмент. Вводите параметры комнаты — получаете готовый рисунок с расчётами.
Viessmann, Vaillant, Buderus — официальные программы от производителей. В них уже заложены характеристики их радиаторов, включая тепловые паспорта и рекомендации по подключению.

«Я перешёл на SketchUp после 15 лет чертежей на бумаге. Теперь клиенты видят, как будет выглядеть батарея в их интерьере — и сразу понимают, почему нужно увеличить количество секций. Это снижает споры на 70%.» — Елена Тихонова, инженер-проектировщик, Москва

Даже если вы не инженер — скачайте бесплатный калькулятор от производителя и сгенерируйте рисунок. Он будет точнее, чем «на глаз».

Экспертное мнение: что скрывают за чертежами

«Самая распространённая ошибка — люди думают, что если радиатор “подходит по размеру”, значит, он подходит по мощности. Но в 8 из 10 случаев это не так. Я видел, как клиенты ставили 8-секционный радиатор в комнату 20 м², потому что “такой же был у соседа”. Через месяц — холодно, а котёл работает на полную. Решение — всегда пересчитывать по теплопотерям, а не по аналогии.» — Алексей Волков, главный инженер компании «ТеплоСистемы», 18 лет в отопительной индустрии

Эксперты отмечают, что в последние годы наблюдается рост числа случаев, когда рисунок батареи составляется без учёта тепловой инерции помещения. Например, в доме с тяжёлыми стенами (кирпич, бетон) радиаторы можно включать позже — они дольше сохраняют тепло. В лёгких конструкциях (каркас, пеноблок) — нужно включать раньше и дольше. Это влияет на выбор термостатов и настроек автоматики.

Также важно учитывать тип теплоносителя. В системах с антифризом или водой с добавками теплопроводность снижается на 5–10%. Это требует увеличения мощности радиатора. Ни один стандартный рисунок не учитывает это — только индивидуальный расчёт.

Вопросы и ответы

Можно ли использовать рисунок батареи из интернета для своего дома?

Нет. Рисунки из интернета — это шаблоны. Они не учитывают вашу теплопотерю, тип окон, уровень утепления стен, высоту потолков. Использование чужого чертежа — как надевать чужой ботинок: может подойти, а может и натереть. Всегда делайте расчёт под свои условия.

Какие документы нужны для замены батареи в квартире?

Технический паспорт на новую батарею, рисунок с расчётами, согласование с управляющей компанией. Без рисунка вам могут отказать в замене — это требование СП 60.13330.2016.

Почему после замены батареи стало холоднее?

Вероятнее всего, новая батарея имеет меньшую тепловую мощность, чем старая, хотя выглядела «так же». Проверьте количество секций и тип подключения. Часто меняют биметаллический на алюминиевый — и теряют до 25% мощности при одинаковом внешнем виде.

Можно ли устанавливать радиаторы в ванной и туалете?

Да, но с учётом влажности. В ванных комнатах рекомендуется использовать биметаллические или стальные радиаторы с защитным покрытием. Рисунок должен включать защиту от брызг и доступ к крану Маевского.

Нужно ли согласовывать рисунок с ЖЭКом, если я меняю батарею на такую же?

Да. Даже если вы ставите «такую же», закон требует подтверждения, что тепловая нагрузка не превышает допустимую. Неправильная замена может нарушить баланс всей стояковой системы.

Заключение

Рисунок батареи отопления — это не формальность, а фундамент надёжной и экономичной системы отопления. Его игнорирование — одна из главных причин перерасхода энергии, дискомфорта и дорогостоящих переделок. Правильный чертёж решает сразу несколько задач: обеспечивает комфорт, снижает счётчики за тепло, продлевает срок службы оборудования и исключает конфликты с управляющими компаниями.

Не экономьте на проектировании. Даже если вы не инженер — воспользуйтесь бесплатными онлайн-калькуляторами, сверьтесь с нормативами СП 60.13330.2016 и сделайте хотя бы базовый рисунок. Это займёт 1–2 часа, но сэкономит вам тысячи рублей и годы неприятностей.

Рисунок батареи — обязательный документ для любой замены или установки радиатора.
Тепловая мощность рассчитывается по теплопотерям, а не по размеру или аналогии.
Диагональное подключение — самый эффективный способ соединения.
Расположение под окном — не рекомендация, а требование физики.
Используйте цифровые инструменты — они точнее и быстрее, чем ручные расчёты.
