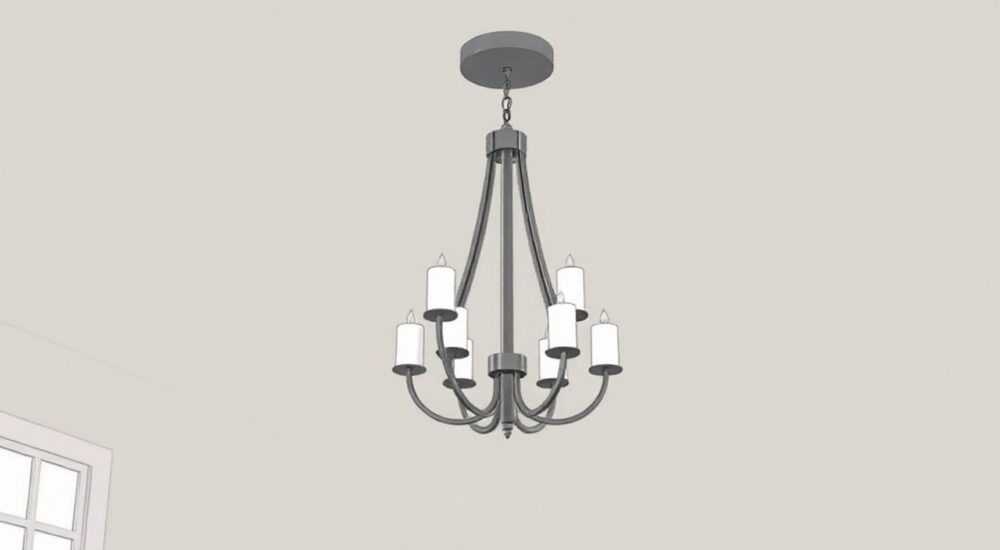

С потолка 4 провода как подключить люстру

Подключение люстры при наличии четырех проводов на потолке — задача, с которой сталкиваются многие при ремонте или замене осветительных приборов. Важно понимать, что эти провода не всегда означают сложную систему: чаще всего это комбинация фаз, нуля и заземления, организованная для управления несколькими группами ламп. Главное — правильно определить назначение каждого провода и подключить их в соответствии с электрической схемой вашей люстры.

Назначение проводов на потолке: что означают 4 жилы

Появление четырёх проводов на потолке — не ошибка монтажа, а стандартная практика в помещениях с двухклавишными выключателями. Обычно такая разводка встречается в гостиных, спальнях и коридорах, где требуется регулировка уровня освещения. Каждый из проводов выполняет свою функцию, и путаница в их назначении может привести к короткому замыканию или неработоспособности светильника.

Распространённая конфигурация: два провода — фазные (L1 и L2), один — нулевой (N), один — защитное заземление (PE). Фазы идут от двух клавиш выключателя и позволяют включать разные группы ламп в люстре по отдельности. Ноль общий, он соединяется со всеми лампами. Заземление — жёлто-зелёный провод — подключается к корпусу люстры, если она металлическая, обеспечивая безопасность.

Иногда возможны варианты: например, три фазы и один ноль — но это редкость и характерна для трёхклавишных систем. В большинстве случаев 4 провода — это именно два «плюса», один «минус» и земля. Цветовая маркировка помогает ориентироваться: чёрный или красный — фаза, синий — ноль, жёлто-зелёный — заземление. Однако полагаться только на цвет нельзя — старая проводка может быть подключена с нарушениями.

Стандартная расцветка проводов

Подготовка к подключению: инструменты и безопасность

Перед началом работ необходимо подготовить всё необходимое и обеспечить безопасность. Электромонтаж требует особой внимательности: даже небольшая ошибка может привести к удару током или выходу оборудования из строя. Первое правило — всегда отключать автомат на щитке, отвечающий за освещение в комнате.

Для работы вам понадобятся:

• Отвёртка (обычная и индикаторная);
• Мультиметр или тестер;
• Клеммные колодки (WAGO или аналоги);
• Изолента или термоусадочные трубки;
• Устойчивая стремянка или стол;
• Перчатки диэлектрические (желательно).

Использование клеммников вместо скруток — современный и безопасный подход. Они обеспечивают надёжный контакт, исключают окисление и упрощают демонтаж. Скрутки допустимы, но должны быть тщательно заизолированы и, по возможности, пропаяны.

Схемы подключения люстры к 4 проводам

Выбор схемы зависит от типа люстры: количество ламп, наличие заземления, тип управления. Ниже рассмотрены наиболее распространённые варианты.

Схема 1: Люстра с двумя группами ламп (например, 5+5)

Если люстра имеет две секции (например, пятирожковая с возможностью включения 2+3 ламп), её нужно подключить к двум фазам. Потолочные фазы (L1 и L2) подключаются к соответствующим группам. Все нулевые провода люстры объединяются и соединяются с потолочным N. Заземление (если есть) — к PE.

Схема 2: Однорожковая или трёхрожковая люстра без разделения

Если люстра не предполагает раздельного включения, обе фазы на потолке можно соединить между собой и подать на одну клемму люстры. Это позволит включать свет одной клавишей, вторая будет дублировать первую. Альтернатива — оставить одну фазу в запасе, изолировав её.

Схема 3: Подключение с заземлением

Для металлических люстр обязательна установка заземления. Жёлто-зелёный провод на потолке соединяется с корпусом светильника через отдельную клемму. Это снижает риск поражения током при пробое изоляции.

1. Отключите питание на щитке.
2. Определите назначение всех 4 проводов (см. следующий раздел).
3. Подключите ноль (синий) к нулевым контактам люстры.
4. Фазы L1 и L2 — к соответствующим группам ламп.
5. Заземление — к корпусу.
6. Зафиксируйте соединения клеммниками.
7. Установите люстру на место.
8. Включите автомат и проверьте работу.

Как найти фазу и ноль: пошаговая диагностика

Правильная идентификация проводов — ключ к успешному подключению. Вот как это сделать:

Шаг 1: Отключите питание

На распределительном щитке найдите автомат, отвечающий за свет в комнате, и переведите его в положение «выкл». Убедитесь, что рядом нет других включённых автоматов, питающих эту зону.

Шаг 2: Подайте напряжение временно

Включите автомат, затем включите обе клавиши выключателя. Теперь на потолке могут быть напряжения на двух проводах — это и будут фазы.

Шаг 3: Проверьте провода индикаторной отвёрткой

Поочерёдно прикоснитесь к каждому проводу. Если лампочка загорается — это фаза. Та, что не светится — вероятно, ноль. Но будьте осторожны: если выключатель разрывает ноль (что недопустимо, но бывает), на всех проводах может быть фаза.

Шаг 4: Используйте мультиметр для точности

Переключите мультиметр в режим измерения переменного напряжения (ACV 200 В и выше). Один щуп — на предполагаемый ноль, второй — на каждый из остальных. На фазах должно быть около 220 В, на нуле — 0 В. Также можно проверить сопротивление между проводами и радиатором батареи (если есть доступ) — ноль покажет минимальное сопротивление.

Шаг 5: Маркируйте провода

После определения назначения каждого провода пометьте их изолентой или бирками: L1, L2, N, PE. Это сэкономит время и снизит риск ошибки.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера иногда допускают просчёты. Ниже — самые частые проблемы и пути их решения.

• Перепутаны фаза и ноль. Приводит к тому, что патрон остаётся под напряжением даже при выключенном свете. Опасно при замене лампы. Решение — перепроверить все соединения тестером.
• Соединение фазы с заземлением. При включении — короткое замыкание, выбивает автомат. Всегда проверяйте, куда идёт каждый провод.
• Игнорирование заземления. Особенно критично для металлических люстр. Не экономьте на безопасности — подключайте PE.
• Слабые скрутки без изоляции. Со временем контакт окисляется, провода греются. Используйте клеммники WAGO — они надёжны и просты в монтаже.
• Подключение двух фаз к одной группе без нагрузки. Если люстра однорожковая, а обе фазы подключены — это допустимо. Но если одна фаза не используется, её нужно изолировать, а не оставлять оголённой.

Советы экспертов: тонкости подключения в современных домах

Современные квартиры всё чаще оснащаются умными системами управления светом, что добавляет нюансов в подключение. Например, некоторые LED-люстры с диммерами или Wi-Fi-управлением требуют постоянного питания, даже если свет выключен. В таких случаях важно не отключать ноль, а использовать специальные блоки питания.

Также стоит учитывать материал потолка. На натяжных или подвесных конструкциях крепление люстры должно быть усиленным — обычный дюбель может не выдержать вес. Используйте специальные кронштейны, закреплённые к перекрытию.

Если вы планируете использовать энергосберегающие или светодиодные лампы, убедитесь, что они совместимы с двухклавишным управлением. Некоторые дешёвые модели могут мерцать при выключении из-за наводок.

Часто задаваемые вопросы

Заключение

Подключение люстры к четырём проводам на потолке — задача выполнимая даже для домашнего мастера, если соблюдать технику безопасности и чётко следовать инструкциям. Главное — не торопиться, проверять каждый провод и использовать правильные инструменты. Помните: электричество не прощает ошибок, но при аккуратном подходе вы получите надёжное и красивое освещение.

• Четыре провода — это, как правило, две фазы, ноль и заземление.
• Обязательно прозванивайте провода перед подключением.
• Используйте клеммные колодки вместо скруток.
• Заземление подключайте при наличии металлического корпуса.
• При сомнениях — обратитесь к профессиональному электрику.
