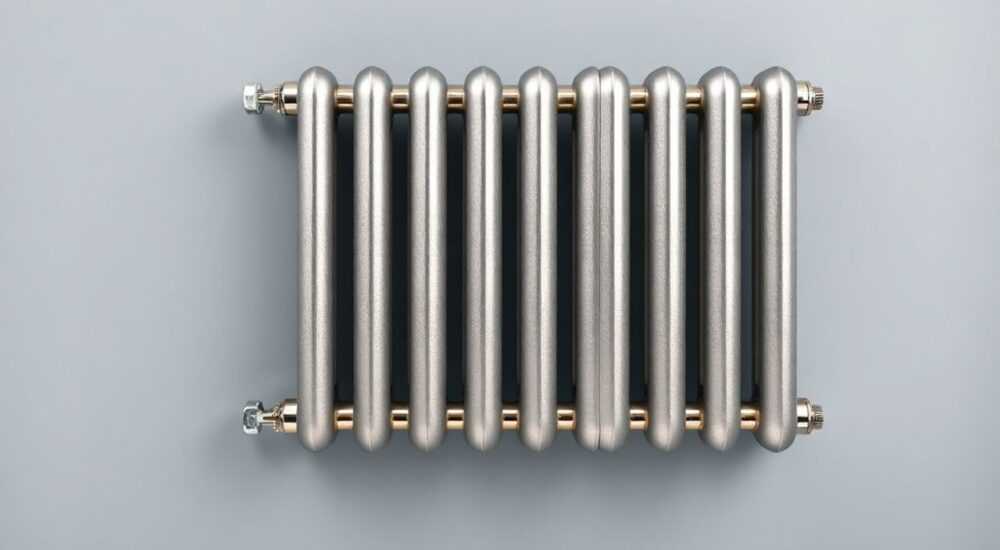

Сборка биметаллических радиаторов отопления своими руками

Биметаллические радиаторы отопления — это надежное и эффективное решение для обогрева жилых и коммерческих помещений. Они сочетают в себе высокую теплоотдачу, прочность стальных каналов и эстетичный алюминиевый корпус. Многие владельцы недвижимости задумываются о самостоятельной сборке таких радиаторов, чтобы сэкономить на услугах специалистов. Однако процесс требует точности, знания технологий подключения и соблюдения мер безопасности.

Особенности устройства биметаллических радиаторов

Биметаллический радиатор состоит из двух основных материалов: внутренняя часть выполнена из стали или нержавеющей стали, по которой циркулирует теплоноситель, а внешний корпус — из алюминия, отвечающего за теплоотдачу. Такое конструктивное решение позволяет выдерживать высокое давление и гидроудары, характерные для централизованных систем отопления, при этом обеспечивая высокую тепловую мощность.

Каждая секция радиатора соединяется между собой с помощью ниппелей с уплотнительными прокладками. Стандартная высота секций — 500 мм, но существуют и низкие модели (300–400 мм) для установки под панорамными окнами. Теплоотдача одной секции варьируется от 150 до 200 Вт в зависимости от модели и производителя.

Важно понимать, что несмотря на название «биметалл», большинство доступных на рынке моделей являются частично биметаллическими: сталь используется только в вертикальных коллекторах, а горизонтальные перемычки могут быть алюминиевыми. Полностью биметаллические радиаторы дороже, но прочнее и долговечнее.

Преимущества перед другими типами радиаторов

• Высокая устойчивость к коррозии благодаря стальным каналам.
• Долгий срок службы — до 25–30 лет при правильной эксплуатации.
• Эффективная теплоотдача за счет алюминиевого корпуса.
• Подходят для многоквартирных домов с высоким давлением в системе.
• Стильный внешний вид и широкий выбор размеров.

Сравнивая с чугунными и алюминиевыми аналогами, биметаллические радиаторы занимают золотую середину: они легче чугунных, но прочнее алюминиевых. Особенно актуально это в регионах с нестабильным качеством теплоносителя, где агрессивная среда быстро выводит из строя алюминиевые детали.

Инструменты и материалы для сборки

Перед началом работ необходимо подготовить весь необходимый инструмент и комплектующие. Отсутствие хотя бы одного элемента может привести к задержкам или ошибкам при монтаже.

Основной перечень включает:

• Радиаторные секции (в нужном количестве).
• Ниппели переходные (межсекционные) с резиновыми или паронитовыми прокладками.
• Кран Маевского для выпуска воздуха.
• Заглушки (левая и правая резьба).
• Гайки-американки (для подключения к трубам).
• Кронштейны настенные (обычно 2–3 на радиатор).
• Уровень строительный.
• Гаечные ключи (размер под ниппели — обычно 1 1/4 дюйма).
• Разводной ключ или ключ для американок.
• ФУМ-лента или льняная пакля с герметиком.
• Дрель с насадкой по бетону (для установки кронштейнов).

Выбор комплектующих: на что обратить внимание

Качество ниппелей и уплотнителей напрямую влияет на герметичность системы. Дешевые аналоги могут деформироваться при затяжке или давать течь через несколько месяцев. Рекомендуется использовать оригинальные комплектующие от того же производителя, что и радиатор.

Пошаговая инструкция по сборке радиатора

Сборка начинается с определения необходимого количества секций. Расчет ведется исходя из площади помещения: стандарт — 100 Вт на 1 м². Например, для комнаты 18 м² потребуется радиатор мощностью около 1800 Вт. При теплоотдаче 180 Вт на секцию — нужно 10 секций.

Шаг 1: Подготовка секций

Распакуйте все секции и осмотрите их на предмет повреждений. Убедитесь, что внутренние каналы чистые, а резьба на торцах не повреждена. Прокладки вставьте в пазы ниппелей — они должны сидеть плотно, без перекосов.

Шаг 2: Соединение секций

1. Возьмите первую и вторую секции. На одну из них накрутите ниппель с прокладкой.
2. Аккуратно соедините секции, вращая против часовой стрелки (левая резьба с одной стороны, правая — с другой).
3. Затяните ниппель ключом на 3–4 оборота, затем переходите к следующей паре.
4. Повторяйте до полной сборки.

Шаг 3: Установка финальных элементов

На последнюю секцию устанавливаются:

• Кран Маевского — сверху, в противоположной от подключения стороне.
• Заглушка — снизу.
• Американка — снизу с подключаемой стороны.

Затяжка должна быть плотной, но без чрезмерного усилия — можно сорвать резьбу.

Шаг 4: Монтаж на стену

1. Отметьте места под кронштейны: нижний край радиатора должен быть на 10–15 см выше подоконника.
2. Просверлите отверстия, вбейте дюбели.
3. Закрепите кронштейны.
4. Навесьте радиатор, проверьте уровень.

Способы подключения к системе отопления

Существует три основных схемы подключения:

• Боковое (одностороннее) — наиболее эффективное, особенно для радиаторов более 10 секций.
• Нижнее — скрытая разводка, подходит для дизайнерских интерьеров.
• Диагональное — используется при большой длине радиатора, минимизирует потери тепла.

Для самостоятельной сборки чаще всего выбирают боковое подключение — оно проще в реализации и обеспечивает лучшую циркуляцию.

Герметизация соединений

При подключении к трубам важно правильно загерметизировать резьбовые соединения:

• Намотайте ФУМ-ленту по ходу резьбы (3–5 слоев).
• Используйте лен с герметиком только при условии опыта — неправильная намотка вызывает течь.
• Затягивайте американки разводным ключом, но не перетягивайте.

После подключения откройте краны постепенно, наблюдая за стыками. Первое заполнение системы лучше проводить при сниженном давлении.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчеты при сборке. Ниже — самые распространенные проблемы и пути их решения.

Ошибка 1: Неправильное количество секций

Чрезмерное уменьшение мощности приводит к недогреву, а избыток — к перерасходу теплоносителя. Используйте формулу:
Количество секций = (Площадь × 100) / Теплоотдача одной секции,
с поправкой +20% для угловых комнат или панорамных окон.

Ошибка 2: Негерметичные стыки

Причина — поврежденные прокладки, перекошенные ниппели или неправильная затяжка. Решение — разобрать и пересобрать проблемный участок с новыми уплотнителями.

Ошибка 3: Отсутствие воздушного клапана

Если кран Маевского не установлен, воздух скапливается в верхней части радиатора, снижая КПД. Всегда монтируйте его в верхнем коллекторе.

Ошибка 4: Неправильная высота установки

Слишком низко — уменьшается конвекция; слишком высоко — риск удара о подоконник. Оптимальный зазор: 10 см от пола, 10 см от подоконника, 2–5 см от стены.

Экспертное мнение

Интервью с Сергеем Волковым, инженером по отопительным системам, 22 года опыта

«Сборка биметаллических радиаторов — задача несложная, но требует внимательности. Главное — не спешить. Каждый ниппель должен быть затянут равномерно. Я рекомендую использовать динамометрический ключ с усилием 1,5–2 кгс·м. Это предотвратит перетяжку.

Также хочу подчеркнуть важность гидравлического испытания. После монтажа система должна пройти опрессовку при давлении 1,5 от рабочего (обычно 12–15 атм). Если есть течь — лучше выявить её до запуска отопительного сезона.

И ещё: не игнорируйте терморегуляторы. Даже если вы собираете радиатор «по старинке», установка термоголовки поможет сэкономить до 20% энергии.»

Вопросы и ответы

Заключение

Сборка биметаллических радиаторов отопления своими руками — реальная задача для домашнего мастера с базовыми сантехническими навыками. Главное — соблюдать последовательность, использовать качественные комплектующие и не пренебрегать проверкой герметичности. Правильно собранный и установленный радиатор прослужит десятилетия, обеспечивая комфортную температуру в помещении.

• Используйте только оригинальные комплектующие от одного производителя.
• Соблюдайте порядок затяжки ниппелей и проверяйте уровень при монтаже.
• Обязательно проводите опрессовку системы перед запуском.
• Устанавливайте кран Маевского и терморегулятор для эффективной работы.
• При сомнениях — проконсультируйтесь со специалистом до начала работ.
