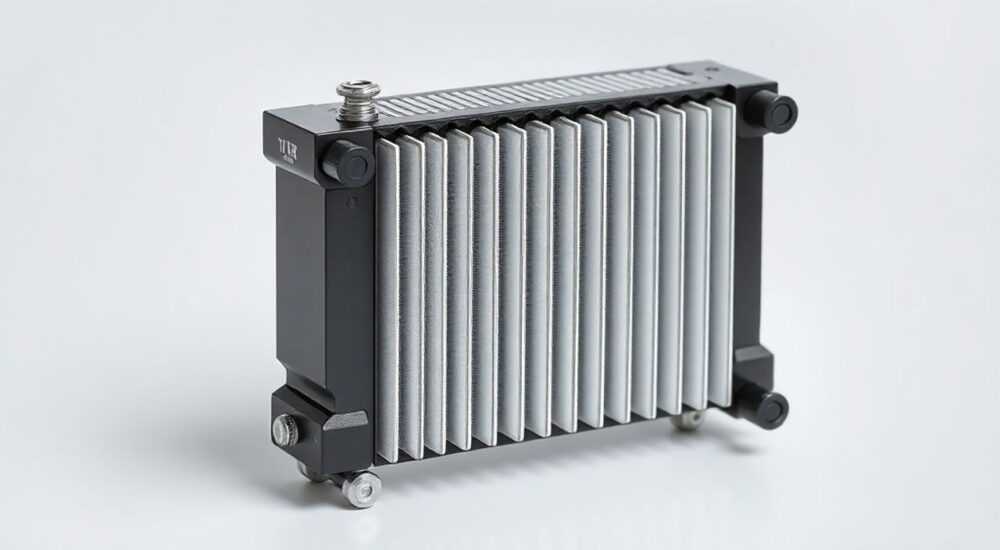

Сборка биметаллических радиаторов

Биметаллические радиаторы — один из самых популярных вариантов отопительных приборов в современных жилых и коммерческих зданиях. Их высокая теплоотдача, прочность и устойчивость к гидроударам делают их идеальными для централизованных систем отопления. Однако сборка таких радиаторов требует точности, знания технологии и соблюдения технических норм. Неправильная сборка может привести к протечкам, снижению эффективности обогрева и даже аварийным ситуациям.

Особенности конструкции биметаллических радиаторов

Биметаллический радиатор — это сочетание двух металлов: стального внутреннего каркаса и алюминиевого внешнего корпуса. Стальные трубки выдерживают высокое давление и агрессивный теплоноситель, а алюминий обеспечивает быструю теплоотдачу. Такая конструкция позволяет использовать радиаторы в многоквартирных домах с централизованной подачей тепла, где параметры системы могут резко меняться.

Секции таких радиаторов соединяются между собой ниппелями — металлическими шпильками с наружной резьбой. Каждый ниппель имеет левую и правую резьбу на концах, что позволяет плотно затягивать секции без риска раскрутки. Между секциями устанавливаются термостойкие уплотнительные прокладки, предотвращающие протечки.

Конструктивно различают два типа биметаллических радиаторов:

• Полностью биметаллические — все внутренние каналы выполнены из стали, алюминий служит только для оребрения.
• Частично биметаллические (стально-алюминиевые) — вертикальные коллекторы стальные, а горизонтальные перемычки — алюминиевые. Такие модели дешевле, но менее надежны при гидроударах.

При выборе радиатора важно учитывать его рабочее давление (обычно 25–40 атм), тепловую мощность (150–200 Вт на секцию) и совместимость с вашей системой отопления. Например, в старых домах с чугунными стояками лучше выбирать модели с межосевым расстоянием 500 мм.

Когда нужна сборка?

Сборка требуется в трёх основных случаях:

1. Увеличение или уменьшение числа секций под размер оконного проёма.
2. Замена повреждённой секции в уже установленном радиаторе.
3. Монтаж нового радиатора из отдельных элементов (редко, но встречается у некоторых брендов).

Не все производители допускают самостоятельную сборку. Например, у брендов Global, Rifar, Sira есть модели, которые можно доукомплектовывать. У других — такие как Royal Thermo или Fondital — сборка запрещена гарантийными условиями.

Процесс сборки: пошаговая инструкция

Сборка биметаллического радиатора — ответственный процесс, требующий аккуратности и правильного инструмента. Даже небольшая перекос при затяжке может привести к деформации ниппеля и нарушению герметичности.

Подготовка секций

Перед началом работ убедитесь, что все секции и комплектующие соответствуют одной модели и производителю. Смешивание деталей от разных брендов недопустимо из-за различий в шаге резьбы и форме уплотнений.

• Протрите внутренние поверхности секций от заводской смазки и загрязнений.
• Проверьте состояние резьбы на ниппелях и в посадочных местах.
• Установите уплотнительные прокладки (обычно из EPDM-резины) в канавки секций. Они должны сидеть плотно, без перекосов.

Соединение секций

Работайте на ровной поверхности, используя деревянные прокладки, чтобы не повредить алюминиевый корпус.

1. Начинайте с крайней секции. Вставьте ниппель в нижнее отверстие, повернув его ключом на 1–2 оборота.
2. Присоедините вторую секцию, наживив её на второй конец ниппеля.
3. Повторите для всех последующих секций, чередуя направление ниппелей (один вверх, другой вниз) — это обеспечит равномерное распределение нагрузки.
4. После сборки всей цепочки начните финальную затяжку.

Для затяжки используйте специальный радиаторный ключ. Каждый ниппель должен быть затянут с усилием 1,5–2 кгс·м. Перетяжка приводит к срыву резьбы, недотяжка — к протечкам.

Финальная проверка

После сборки осмотрите радиатор:

• Убедитесь, что все секции расположены строго по одной линии.
• Проверьте, нет ли люфта при покачивании соседних секций.
• Убедитесь, что заглушки и краны Маевского установлены правильно.

Если всё в порядке — радиатор готов к установке.

Типичные ошибки при сборке и как их избежать

Даже опытные монтажники допускают ошибки, которые могут стоить дорого. Вот самые распространённые:

• Использование неоригинальных ниппелей или прокладок. Аналоги часто имеют другую толщину или материал, что нарушает герметичность. Решение — только оригинальные комплектующие.
• Несоблюдение порядка затяжки. Затяжка «подряд» создаёт перекос. Правильно — по диагонали, через одну секцию.
• Перетяжка ниппелей. Приводит к срыву резьбы в алюминиевых частях. Используйте динамометрический ключ.
• Сборка в холодном помещении. При низкой температуре резина становится хрупкой. Работайте при +5°C и выше.

Как проверить качество соединения?

Перед установкой проведите опрессовку:

1. Подключите радиатор к опрессовщику через переходники.
2. Накачайте давление до 1,5 от рабочего (например, до 37,5 атм при рабочем 25 атм).
3. Выдержите 10–15 минут. Утечек быть не должно.

Если нет опрессовщика — хотя бы наполните радиатор водой и оставьте на несколько часов. Но это менее надёжно.

Инструменты и материалы для сборки

Для качественной сборки понадобится минимальный, но специализированный набор:

• Радиаторный ключ (разводной или торцевой) — для наживки и затяжки ниппелей.
• Динамометрический ключ — для контроля усилия затяжки (идеально, но не обязательно).
• Прокладки EPDM — термостойкие, устойчивые к щелочам и коррозии.
• Ниппели — только оригинальные, подходящие по длине (обычно 16–18 мм между секциями).
• Заглушки и краны Маевского — для торцов и верхней точки радиатора.

Также подготовьте:

• Чистую ветошь — для протирки секций.
• Маркер — для нумерации секций при разборке.
• Стенд или упор — чтобы зафиксировать радиатор при работе.

Где взять комплектующие?

Оригинальные детали можно приобрести:

• У официального дистрибьютора бренда (например, у Rifar — через сайт компании).
• В специализированных магазинах сантехники.
• На строительных рынках (но будьте осторожны с подделками).

Цена комплекта (ниппель + 2 прокладки) — от 150 до 400 рублей, в зависимости от бренда.

Проверка качества сборки и герметичности

Даже при соблюдении всех правил возможны скрытые дефекты. Поэтому проверка обязательна.

Визуальный контроль

После сборки:

• Проверьте, нет ли перекоса секций. Линия должна быть прямой.
• Убедитесь, что заглушки и кран Маевского плотно закручены.
• Покачайте крайние секции — люфт недопустим.

Гидравлическое испытание

Лучший способ — опрессовка под давлением. Процедура:

1. Установите заглушки с накидными гайками и подключите опрессовщик.
2. Наполните радиатор водой, выпустите воздух через кран Маевского.
3. Повысьте давление до испытательного уровня (обычно 1,25–1,5 × рабочее).
4. Выдержите 10–15 минут. Давление не должно падать, утечек не должно быть.

Если течь обнаружена — разберите радиатор, проверьте прокладки и ниппели. Не пытайтесь «подтянуть» — это может усугубить ситуацию.

Экспертное мнение

По её словам, за последние 5 лет 30% аварий с радиаторами в новостройках связаны с неправильной сборкой. Чаще всего — из-за использования неоригинальных прокладок и перетяжки ниппелей.

Она также отмечает: «Современные биметаллические радиаторы рассчитаны на 25–30 лет службы, но только при условии правильного монтажа. Экономия на комплектующих или мастерстве обходится в десятки раз дороже.»

Вопросы и ответы

Заключение

Сборка биметаллических радиаторов — сложный, но выполнимый процесс при наличии знаний, инструментов и оригинальных комплектующих. Главное — строго следовать рекомендациям производителя, не экономить на качестве и проводить полноценную проверку герметичности.

• Сборка возможна только с оригинальными деталями одного производителя.
• Используйте только EPDM-прокладки и правильные ниппели по длине.
• Затягивайте ниппели по диагонали, с усилием 1,5–2 кгс·м.
• Обязательно проводите опрессовку перед установкой.
• Гарантия сохраняется только при соблюдении технологии монтажа.
