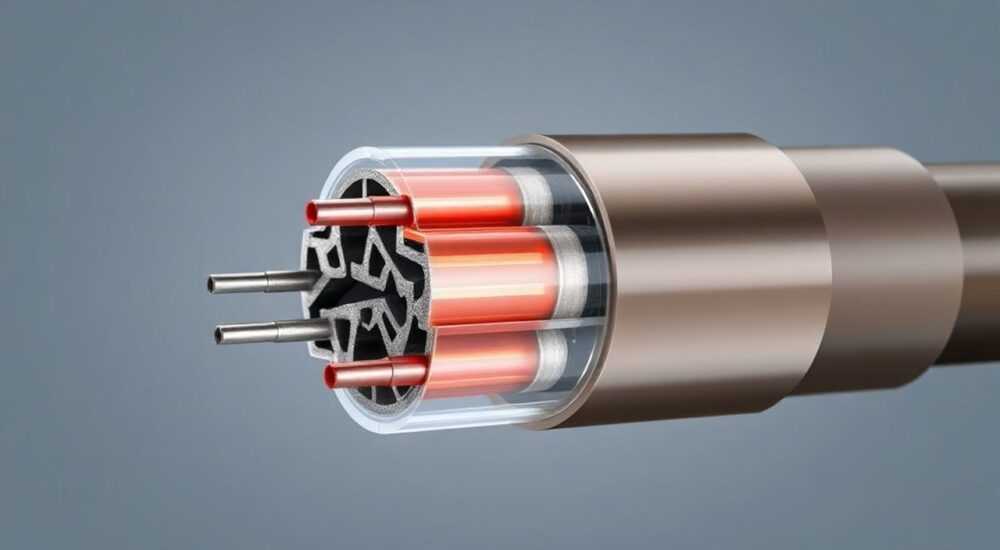

Сечение греющего кабеля

Сечение греющего кабеля — один из ключевых параметров, определяющих эффективность и безопасность системы обогрева. Неправильный выбор сечения может привести к перегреву, преждевременному выходу из строя оборудования или недостаточному прогреву трубопровода, кровли или пола. Главное правило: сечение должно соответствовать длине линии, мощности системы и условиям эксплуатации.

Системы саморегулирующихся и резистивных нагревательных кабелей широко применяются для защиты труб от замерзания, обогрева кровель, водостоков, резервуаров и полов. Одним из фундаментальных параметров при проектировании таких систем является поперечное сечение токопроводящей жилы. Оно напрямую влияет на электрическое сопротивление, тепловую мощность, допустимую длину трассы и общую надёжность. При этом многие монтажники и частные лица, решая задачу самостоятельно, не всегда учитывают все нюансы, что ведёт к ошибкам. Эта статья поможет разобраться в том, как выбрать правильное сечение греющего кабеля, какие факторы необходимо учитывать и какие последствия могут быть при его неправильном подборе.

Что такое греющий кабель и как он работает

Греющий кабель — это специализированное электротехническое изделие, преобразующее электрическую энергию в тепло. Он используется в системах обогрева, где требуется поддержание положительной температуры в конструкциях, подверженных обледенению или замерзанию. Принцип работы основан на законе Джоуля-Ленца: при прохождении тока через проводник выделяется тепло. В зависимости от типа кабеля этот процесс может быть постоянным или регулироваться автоматически.
Основная область применения — защита трубопроводов от замерзания. Особенно актуально для водопроводов, расположенных вне зоны промерзания грунта, а также для канализационных систем. Также кабели используются для обогрева кровли и желобов, предотвращая образование наледи и сосулек. Другие применения — обогрев бетонных полов, резервуаров, открытых площадок и дорожек.
Каждый греющий кабель состоит из нескольких слоёв: токопроводящих жил, нагревательного элемента, изоляции, экрана и внешней оболочки. От качества этих компонентов зависит долговечность и безопасность. Особое внимание уделяется сечению токопроводящих жил, поскольку оно определяет способность кабеля передавать ток без перегрева.

Типы греющих кабелей: сравнение и особенности

Существует два основных типа греющих кабелей: резистивные и саморегулирующиеся. От их типа зависит подход к выбору сечения и допустимой длины.
Резистивные кабели имеют постоянное сопротивление и выделяют тепло равномерно по всей длине. Они бывают одножильными и двухжильными. Одножильные требуют подключения с обоих концов, что усложняет монтаж. Двухжильные проще в установке — питание подаётся только с одной стороны. Однако у них есть ограничение по максимальной длине, зависящее от сечения и мощности.
Саморегулирующиеся кабели содержат полупроводниковую матрицу, которая изменяет сопротивление в зависимости от температуры окружающей среды. Чем холоднее — тем больше тепла выделяется. Это делает их более энергоэффективными и безопасными. Их можно резать на месте, подстраивая под нужную длину, но сечение жил всё равно остаётся важным параметром.

Выбор между типами зависит от бюджета, условий эксплуатации и требований к энергоэффективности. Для сложных участков, где температура меняется часто, предпочтительны саморегулирующиеся модели.

Как сечение связано с мощностью и длиной

Сечение греющего кабеля напрямую влияет на его электрические характеристики. Чем больше сечение, тем ниже электрическое сопротивление жилы, тем меньше потери на нагрев проводника и тем больше допустимая длина линии. Это особенно важно для резистивных кабелей, где при увеличении длины возрастает общее сопротивление, что может привести к просадке напряжения и снижению мощности.
Например, кабель сечением 0,5 мм² может использоваться на длине до 30 метров при мощности 10 Вт/м. Если же сечение увеличить до 0,75 мм², допустимая длина может достигать 50 метров. Увеличение до 1,0 мм² позволяет прокладывать линию до 80–100 метров без значительных потерь.
Мощность кабеля (Вт/м) также должна соответствовать теплопотерям объекта. Для трубопровода диаметром 50 мм в умеренном климате достаточно 10–16 Вт/м. Если сечение слишком маленькое, кабель будет перегреваться, даже если мощность в норме. Это происходит из-за высокого сопротивления тонкой жилы.

Как рассчитать сечение греющего кабеля

Расчёт сечения начинается с определения теплопотерь объекта. Для этого нужно знать диаметр трубы, толщину и тип теплоизоляции, минимальную температуру воздуха и требуемую температуру поверхности. На основе этих данных рассчитывается необходимая линейная мощность (Вт/м).
Далее определяется общая длина нагревательной линии. Зная длину и мощность, можно вычислить суммарную нагрузку. Например, труба длиной 60 м, требует 15 Вт/м — суммарная мощность составит 900 Вт. Теперь нужно проверить, выдержит ли выбранное сечение такую нагрузку без перегрева.
Используются формулы электротехники:

• Ток I = P / U, где P — мощность, U — напряжение (обычно 230 В).
• Плотность тока J = I / S, где S — сечение жилы.
• Допустимая плотность тока для медных жил — до 6 А/мм² при продолжительной нагрузке.

Если полученная плотность превышает норму — нужно увеличивать сечение. Также важно учитывать падение напряжения на длинных линиях. Потери более 5% считаются недопустимыми.

1. Определите тип объекта (труба, кровля, пол).
2. Рассчитайте теплопотери и требуемую мощность.
3. Узнайте длину трассы.
4. Подберите кабель по мощности и типу.
5. Проверьте сечение по допустимому току и потерям напряжения.
6. Убедитесь, что кабель совместим с терморегулятором и автоматикой.

Распространённые ошибки при выборе сечения

Одной из самых частых ошибок является использование кабеля с недостаточным сечением для длинной трассы. Монтажники считают, что если кабель «греет», значит, всё в порядке. Но на деле жила перегружается, изоляция со временем разрушается, повышается риск короткого замыкания.
Ещё одна ошибка — игнорирование температурного режима. В регионах с суровыми зимами требуется более высокая мощность, а значит, и большее сечение. Например, для Сибири лучше использовать кабель 1,0 мм² даже при длине 40 метров, тогда как в южных районах хватит и 0,75 мм².
Некоторые пытаются сэкономить, выбирая дешёвые кабели с заниженным сечением. Китайские аналоги часто указывают сечение 0,75 мм², но фактически оно составляет 0,6 мм². Такой кабель быстро выходит из строя.

• Не проверять реальное сечение мультиметром или штангенциркулем.
• Использовать резистивный кабель без расчёта падения напряжения.
• Подключать несколько длинных секций параллельно без отдельных автоматов.
• Монтировать кабель с перегибами, что повреждает жилу и нарушает токопроводимость.

Практические советы по монтажу и подключению

Правильный монтаж — залог долгой работы. Перед началом работ обязательно отключите питание. Проверьте целостность изоляции и сопротивление кабеля мегаомметром (норма — более 1 МОм).
При прокладке кабеля по трубе следите за тем, чтобы он не перекручивался. Используйте алюминиевую ленту для равномерного распределения тепла. На поворотах делайте запас длины — резкий изгиб может повредить жилу, особенно если сечение маленькое.
Подключение выполняйте через герметичную муфту. Все соединения должны быть защищены от влаги. Не забывайте про заземление экрана — это обязательное требование ПУЭ.

Для контроля температуры установите термодатчик в самой холодной зоне. Подключите систему через УЗО и автоматический выключатель с номиналом, соответствующим нагрузке. Например, для 900 Вт при 230 В ток составит около 3,9 А — подойдёт автомат на 6 А.

Экспертное мнение

По его словам, современные саморегулирующиеся кабели с сечением 0,75–1,0 мм² стали оптимальным решением для большинства задач. Они надёжны, легко монтируются и не требуют сложных расчётов. Однако при длине свыше 80 метров всё равно нужен проектный расчёт.

Вопросы и ответы

Заключение

Правильный выбор сечения греющего кабеля — это не просто формальность, а необходимое условие для безопасной и эффективной работы системы обогрева. Ошибки на этапе проектирования могут привести к авариям, дополнительным расходам и простою инженерных коммуникаций. Особенно важно учитывать длину трассы, мощность, климатические условия и тип кабеля.

• Сечение напрямую влияет на допустимую длину и стабильность работы.
• Для длинных трасс (свыше 50 м) выбирайте сечение не менее 0,75 мм².
• Всегда проверяйте реальное сечение и сопротивление перед монтажом.
• Используйте саморегулирующиеся кабели в сложных климатических условиях.
• Подключайте систему через УЗО и терморегулятор для безопасности и экономии.
