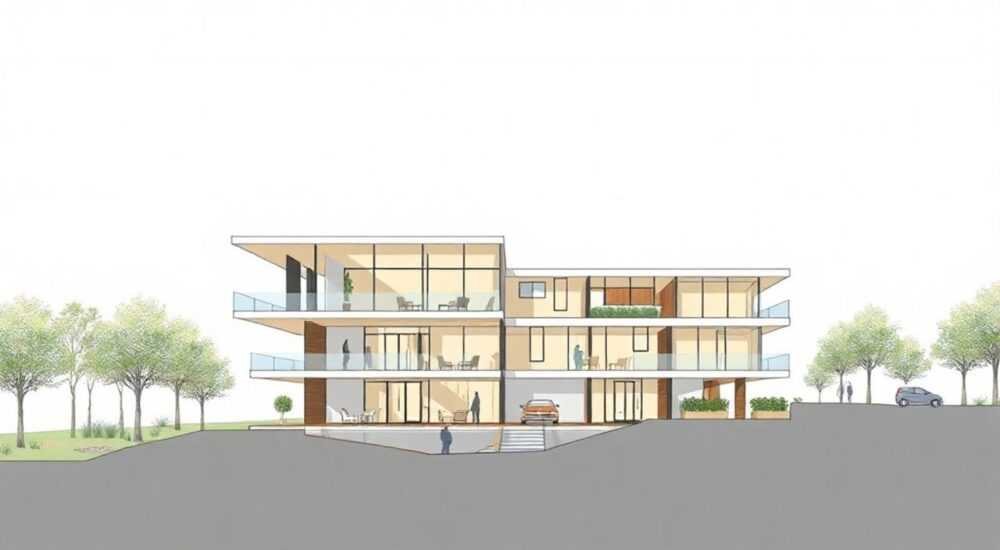

Сечение в архитектуре

Сечение в архитектуре — это один из ключевых методов графического представления зданий и сооружений, позволяющий увидеть внутреннюю структуру объекта. В отличие от плана или фасада, сечение «рассекает» объём по вертикали, раскрывая взаимное расположение этажей, конструкций, инженерных систем и пространственных решений. Этот способ изображения незаменим на всех этапах проектирования — от концепции до строительства.

Что такое сечение в архитектуре

Архитектурное сечение — это условное изображение здания, полученное путём мысленного рассечения его вертикальной плоскостью. Эта проекция показывает не только внешние формы, но и внутренние элементы: перекрытия, лестницы, оконные и дверные проёмы, конструкции стен и кровли. Сечение помогает понять, как человек будет перемещаться по зданию, где находятся технические помещения, как организованы уровни высот.

В отличие от фасада, который отражает только внешний вид, сечение раскрывает трёхмерную логику пространства. Оно особенно важно при проектировании многоэтажных зданий, домов на склоне, интерьеров сложной геометрии. Без сечения невозможно точно передать масштаб, пропорции и функциональность проекта.

Сечение всегда сопровождается маркировкой: указывается направление разреза (например, А–А), масштаб (чаще всего 1:50, 1:100), а также высотные отметки (в метрах или сантиметрах). Эти данные необходимы для строителей, инженеров и заказчиков.

Виды архитектурных сечений и их назначение

Архитекторы используют несколько типов сечений в зависимости от задачи: от общего представления о здании до детальной проработки узлов.

• Продольное сечение — выполняется вдоль длинной стороны здания. Позволяет увидеть распределение помещений по глубине, уровень пола и потолка, высоту лестниц.
• Поперечное сечение — перпендикулярно продольному, даёт представление о ширине и внутреннем устройстве поперечного разреза.
• Ступенчатое сечение — используется, когда нужно показать несколько уровней, например, цоколь, первый этаж и мансарду. Секущая плоскость «ломается», чтобы захватить все значимые элементы.
• Фигурное сечение — применяется редко, при сложной геометрии здания. Линия разреза может быть криволинейной, чтобы раскрыть особенности формы.

Каждый тип имеет свои преимущества. Например, продольное сечение идеально подходит для анализа связи между входом, коридорами и основными помещениями. Поперечное — помогает оценить естественное освещение, вентиляцию и теплопотери через стены.

Как правильно построить сечение: пошаговое руководство

Создание архитектурного сечения требует точности и соблюдения норм. Ниже — алгоритм для начинающих и профессионалов.

1. Определите положение секущей плоскости. На плане здания проведите линию разреза (например, А–А), охватывающую ключевые помещения: вход, лестницу, гостиную.
2. Выберите масштаб. Для жилых домов чаще всего используют 1:50. Это позволяет чётко отобразить детали, не перегружая чертёж.
3. Перенесите контуры стен. По линии разреза «снимите» вертикальные проекции всех элементов, с которыми пересекается плоскость.
4. Добавьте перекрытия и уровень пола. Укажите толщину плит, высоту от пола до потолка, наличие подвалов или антресолей.
5. Нанесите окна, двери, лестницы. Отметьте, где они начинаются и заканчиваются по высоте. Лестничные марши должны быть прорисованы с учётом угла наклона.
6. Проставьте высотные отметки. Укажите отметки пола каждого этажа (например, 0.000, +3.000, +6.000).
7. Добавьте штриховку и пояснения. Материалы стен и перекрытий обозначаются стандартной штриховкой. В легенде можно расшифровать обозначения.

Представьте, что вы «режете» здание ножом — всё, что попало на линию разреза, должно быть видно. То, что находится за пределами плоскости, либо скрывается, либо изображается тонкими линиями (невидимый контур).

Распространённые ошибки при выполнении сечений

Даже опытные архитекторы допускают неточности, которые могут повлиять на строительство или восприятие проекта.

• Несоответствие плану. Линия разреза не совпадает с реальным положением стен. Это приводит к путанице при строительстве.
• Отсутствие высотных отметок. Без указания уровня пола и потолка невозможно оценить комфортность помещений.
• Игнорирование конструкций. Некоторые проектировщики «забывают» показать балки, колонны или инженерные коммуникации.
• Чрезмерная детализация. Прорисовка всех мелких элементов (розеток, труб) загромождает чертёж и затрудняет чтение.
• Неправильный масштаб. Масштаб 1:200 не позволит разобрать детали, а 1:10 — слишком крупный для общего сечения.

Особенно критична первая ошибка — несоответствие между планом и сечением. Это может привести к тому, что строители установят стену не там, где нужно, или сделают проём в несущей конструкции.

Сечение в современной архитектуре: технологии и тенденции

С развитием цифровых технологий сечение перестало быть просто чертежом. Сегодня это мощный инструмент визуализации, анализа и коммуникации.

BIM-моделирование (Building Information Modeling) позволяет создавать «живые» сечения, которые автоматически обновляются при изменении плана. Архитектор может задать любую секущую плоскость в 3D-модели и получить точное сечение за секунды. Такие системы, как Revit или ArchiCAD, интегрируют сечения с данными о материалах, нагрузках, энергоэффективности.

Ещё одна тенденция — использование сечений в презентациях для клиентов. Современные рендеры сечений выглядят почти как фотографии: с реалистичным освещением, текстурами, людьми внутри. Это помогает заказчику «прочувствовать» пространство до начала строительства.

Кроме того, сечение активно используется в экологическом проектировании. Например, анализ просвечивания (daylight analysis) показывает, насколько глубоко солнечный свет проникает внутрь здания. Такие данные помогают оптимизировать расположение окон и снизить потребление электроэнергии.

Экспертное мнение

Интервью с Еленой Мироновой, архитектором-проектировщиком, 15 лет в архитектуре

Современные технологии расширяют возможности сечений: от автоматической генерации в BIM до фотореалистичных визуализаций. Однако основные принципы остаются неизменными — точность, соответствие плану, чёткая маркировка и ориентация на пользователя.

• Сечение — вертикальный разрез здания, показывающий внутреннюю структуру.
• Используйте продольные, поперечные и ступенчатые сечения в зависимости от задачи.
• Следите за соответствием сечения и плана — это критически важно.
• Применяйте BIM и 3D-моделирование для автоматизации и точности.
• Делайте несколько сечений, чтобы раскрыть разные аспекты проекта.
