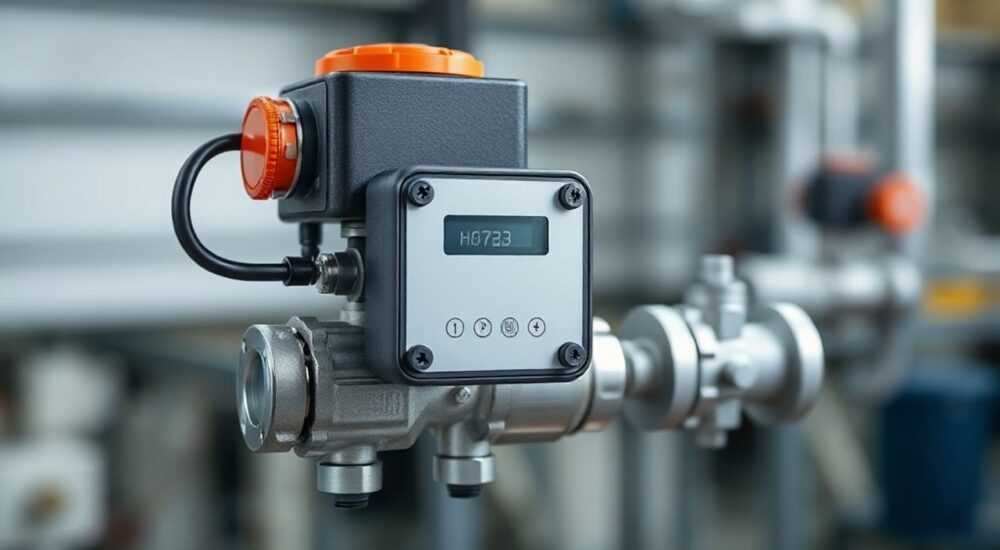

Сервопривод для смесительных клапанов с датчиком

Сервопривод для смесительных клапанов с датчиком — это электромеханическое устройство, обеспечивающее точное управление потоком теплоносителя в системах отопления и ГВС за счёт автоматической регулировки положения клапана на основе данных температурного датчика. Такие решения повышают энергоэффективность, комфорт и стабильность работы тепловых систем.

Системы отопления сегодня всё чаще переходят от простого ручного управления к интеллектуальным решениям, где важнейшую роль играют сервоприводы. Особенно актуальны устройства, совмещённые с датчиками температуры, — они способны не только выполнять команды контроллера, но и корректировать свою работу в реальном времени, ориентируясь на фактические условия. Это особенно важно в сложных многоконтурных системах: например, при распределении тепла между радиаторами, тёплыми полами и бойлером косвенного нагрева. Сервопривод для смесительных клапанов с датчиком становится ключевым элементом автоматизации, обеспечивая экономию энергии, защиту оборудования и высокий уровень комфорта. В этой статье мы детально разберём принцип работы, типы устройств, критерии выбора, особенности монтажа и эксплуатации, а также ответим на самые частые вопросы.

Принцип работы сервопривода с датчиком

Сервопривод — это исполнительный механизм, преобразующий электрический сигнал в механическое движение штока, который открывает или закрывает смесительный клапан. В классических системах он работает по команде комнатного термостата или контроллера. Однако в моделях с датчиком температуры реализован более продвинутый алгоритм: сервопривод получает данные непосредственно от датчика, измеряющего температуру теплоносителя на выходе из смесительного узла, и самостоятельно регулирует положение клапана, чтобы поддерживать заданный температурный режим.

Такой подход исключает необходимость внешнего контроллера для каждого контура и позволяет добиться высокой точности регулирования — до ±0,5 °C. Например, в системе тёплого пола это предотвращает перегрев покрытия и снижает риск повреждения напольного покрытия. Датчик может быть встроенным (в корпусе сервопривода) или выносным, что даёт гибкость при монтаже. Сигнал с датчика обрабатывается микроконтроллером внутри сервопривода, который сравнивает текущее значение с уставкой и при необходимости активирует шаговый двигатель.

Важно понимать, что сервопривод с датчиком — это не просто «умная» версия обычного привода, а полноценный автономный регулятор. Он способен работать в режиме ПИД-регулирования (пропорционально-интегрально-дифференциального), что обеспечивает плавное изменение положения клапана и минимизирует колебания температуры. Это особенно ценно в системах с высокой инерционностью, таких как водяные тёплые полы.

Типы сервоприводов для смесительных клапанов

Сервоприводы различаются по нескольким ключевым параметрам: типу управления, питанию, способу подключения датчика и конструкции. Понимание этих различий помогает выбрать оптимальное решение для конкретной системы.

Первое деление — по типу управления:

• Аналоговые — управляются переменным напряжением (например, 0–10 В) или токовым сигналом (4–20 мА). Требуют внешнего контроллера.
• Цифровые (Modbus, KNX, OpenTherm) — поддерживают протоколы связи, позволяя интегрироваться в «умный дом». Могут передавать данные о состоянии, ошибках и расходе.
• Автономные с датчиком — имеют встроенный контроллер и датчик, работают без внешнего управления.

По питанию устройства делятся на:

• 230 В переменного тока — мощные, используются в промышленных системах.
• 24 В переменного или постоянного тока — безопасные, применяются в жилых и коммерческих зданиях.
• Батарейные (низковольтные) — до 12 В, используются в системах с автономным питанием.

Ещё один важный критерий — тип датчика:

Критерии выбора сервопривода с датчиком

Правильный выбор сервопривода влияет на эффективность, надёжность и срок службы всей системы. Основные факторы, которые необходимо учитывать:

• Тип смесительного клапана — сервопривод должен соответствовать размеру и типу клапана (напр., M30×1,5 для большинства термоголовок Danfoss). Совместимость указывается в технических паспортах.
• Ход штока — стандартные значения: 2,5 мм, 4 мм, 5,5 мм. Должен соответствовать ходу клапана, иначе будет недостаточное перекрытие или чрезмерное усилие.
• Температурный диапазон датчика — для систем отопления обычно 0–110 °C, но в ГВС может потребоваться до 130 °C.
• Точность регулирования — чем выше, тем стабильнее температура. Лучшие модели обеспечивают точность ±0,3 °C.
• Функция самодиагностики — автоматическое обнаружение заклинивания, обрыва двигателя или датчика.
• Интерфейс и настройка — наличие дисплея, кнопок, Bluetooth или Wi-Fi упрощает обслуживание.

Для систем с несколькими контурами имеет смысл выбирать сервоприводы с возможностью группового управления. Например, модели с протоколом Modbus RTU позволяют объединить до 32 устройств в одну линию и управлять ими с центрального контроллера. Это снижает стоимость автоматизации и упрощает мониторинг.

Установка и настройка: пошаговая инструкция

Монтаж сервопривода с датчиком требует внимания к деталям. Ошибки могут привести к некорректной работе или повреждению оборудования.

1. Отключите подачу электроэнергии и теплоносителя. Перекройте запорную арматуру на контуре и сбросьте давление.
2. Убедитесь в совместимости сервопривода с клапаном. Проверьте резьбу, ход и максимальное усилие (обычно 80–120 Н).
3. Установите датчик (если выносной). Разместите его на трубе после смесительного узла, заизолируйте термоусадкой.
4. Закрепите сервопривод на клапане. Аккуратно наверните вручную, затем подтяните ключом (момент затяжки не более 5 Н·м).
5. Подключите электропитание и датчик. Соблюдайте полярность и используйте экранированный кабель для датчика.
6. Задайте уставку температуры. На большинстве моделей — через кнопки или меню. Типичный диапазон: 20–60 °C.
7. Запустите систему и проверьте работу. Убедитесь, что привод плавно изменяет положение при изменении температуры.

Распространённые ошибки и способы их устранения

Несмотря на высокую надёжность, сервоприводы с датчиком могут сталкиваться с проблемами. Ниже — частые неисправности и методы их решения.

• Привод не реагирует на изменение температуры. Причина: неисправен датчик или обрыв провода. Решение: проверьте сопротивление датчика (при 25 °C должно быть около 10 кОм для NTC 10K).
• Клапан заклинил, привод гудит. Причина: загрязнение штока или превышение усилия. Решение: демонтируйте привод, очистите шток, проверьте ход клапана вручную.
• Температура «плавает» с большой амплитудой. Причина: слишком агрессивные настройки ПИД-регулятора. Решение: увеличьте время реакции в настройках или переведите в режим двухпозиционного управления.
• Ошибка на дисплее (например, E1, Err). Причина: зависит от модели. Расшифровку смотрите в инструкции. Часто — обрыв датчика или перегрев.

Экспертное мнение

Вопросы и ответы

Заключение

Сервопривод для смесительных клапанов с датчиком — это технологически зрелое решение, сочетающее простоту монтажа, высокую точность и энергоэффективность. Он особенно ценен в системах, где требуется локальная, автономная регулировка температуры, например, в контурах тёплого пола или бойлерах. Современные модели оснащены функциями самодиагностики, цифровыми интерфейсами и возможностью интеграции в «умный дом», что делает их универсальными и перспективными.

• Сервопривод с датчиком — это автономный регулятор температуры для смесительных узлов.
• При выборе обращайте внимание на тип клапана, ход штока и диапазон температур.
• Автономные модели упрощают монтаж, но не заменяют централизованную автоматизацию.
• Регулярное обслуживание и установка фильтра увеличивают срок службы.
• Цифровые и беспроводные решения — тренд будущего для интеллектуальных зданий.
