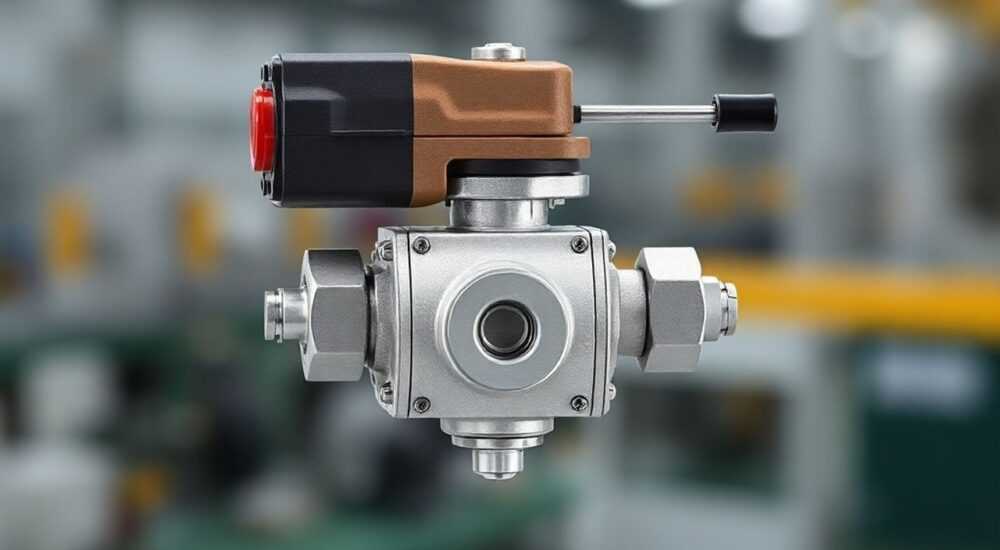

Сервопривод для трехходового смесительного клапана

Сервопривод для трехходового смесительного клапана — это электромеханическое устройство, управляющее потоком теплоносителя в системах отопления, ГВС и охлаждения. Оно обеспечивает точное регулирование температуры путем изменения положения штока клапана на основе сигнала от термостата или контроллера. Использование сервопривода позволяет автоматизировать процессы, повысить комфорт и снизить энергопотребление.

Что такое сервопривод для трехходового смесительного клапана

Сервопривод — это исполнительный механизм, преобразующий электрический сигнал в механическое движение штока трехходового клапана. Он используется в системах теплоснабжения для регулирования соотношения горячего и холодного теплоносителя, что позволяет поддерживать заданную температуру в контуре. Такие системы применяются в котельных, теплых полах, бойлерах косвенного нагрева и системах кондиционирования.
Трехходовой смесительный клапан имеет три патрубка: два входа (горячий и холодный) и один выход (смешанный поток). Без сервопривода он работает в ручном режиме, что неэффективно. Сервопривод автоматизирует процесс, реагируя на данные от датчиков температуры. Это особенно важно в сложных системах, где требуется стабильность параметров.
Использование сервопривода повышает энергоэффективность. По данным Ассоциации производителей отопительного оборудования, автоматизация может снизить потребление энергии на 15–30% за счёт оптимального распределения тепловой нагрузки. Кроме того, снижается износ котельного оборудования, так как исключаются резкие скачки температур.

Принцип работы и устройство

Сервопривод состоит из электродвигателя, редуктора, возвратной пружины и управляющей электроники. При подаче сигнала двигатель через редуктор перемещает шток, открывая или закрывая проход в клапане. После отключения питания пружина возвращает шток в исходное положение (нормально открытое или нормально закрытое).
Работа происходит по циклу: датчик фиксирует температуру → передаёт данные контроллеру → контроллер сравнивает с заданным значением → подаёт команду сервоприводу → шток перемещается. Процесс непрерывный и адаптивный. Например, при понижении температуры в помещении увеличивается подача горячей воды.
Существуют два основных режима управления:

• ON/OFF (вкл/выкл) — простой режим, при котором сервопривод полностью открывает или закрывает клапан. Подходит для базовых систем.
• Плавное (пропорциональное) регулирование — шток занимает промежуточные положения, что обеспечивает более точный контроль. Требуется аналоговый сигнал (например, 0–10 В или 4–20 мА).

Для корректной работы необходимо согласование всех компонентов: датчика, контроллера, клапана и сервопривода. Несоответствие сигнала или задержка реакции могут привести к перегреву или недогреву.

Виды сервоприводов: как выбрать подходящий

Сервоприводы различаются по нескольким ключевым параметрам. Правильный выбор зависит от типа системы, условий эксплуатации и требований к управлению.

По типу действия

• Нормально открытые (NO) — при отсутствии питания клапан остаётся открытым. Используются в системах отопления, где безопаснее подавать тепло.
• Нормально закрытые (NC) — при обесточивании клапан закрывается. Применяются в системах ГВС и охлаждения для предотвращения перегрева.
• Бистабильные — сохраняют последнее положение после отключения. Требуют импульсного управления.

По напряжению питания

По способу управления

• Термостатические — встроенный датчик температуры, реагируют напрямую.
• Электрические — управляются внешним контроллером, поддерживают модуляцию.
• Цифровые (с протоколом связи) — поддерживают Modbus, KNX, BACnet, интегрируются в «умный дом».

Совместимость сервопривода и клапана: ключевые критерии

Даже самый качественный сервопривод не будет работать эффективно, если он несовместим с клапаном. Основные параметры совместимости:

• Тип крепления — стандарт DIN 4210 устанавливает размеры фланца. Большинство сервоприводов имеют универсальное крепление под M30×1,5 мм.
• Ход штока — обычно 2,5–6,5 мм. Должен соответствовать ходу штока клапана. Несоответствие приведёт к неполному открытию или заклиниванию.
• Усилие привода — измеряется в ньютонах (Н). Для бытовых клапанов достаточно 80–150 Н, для промышленных — до 600 Н.
• Момент затяжки — чрезмерное усилие при установке может повредить шток или уплотнение.

Производители часто указывают список совместимых моделей. Например, сервоприводы Danfoss AMV используются с клапанами VD, VRG, VM. Honeywell M74xx подходят к клапанам V5013, V5043.

Как проверить совместимость

1. Определите модель трехходового клапана.
2. Найдите в паспорте технические характеристики: ход штока, усилие, тип крепления.
3. Подберите сервопривод с аналогичными параметрами.
4. Проверьте наличие официальной таблицы совместимости у производителя.

Установка и настройка сервопривода: пошаговая инструкция

Правильная установка — залог надёжной и долговечной работы. Работы проводятся при отключенном питании и сброшенном давлении в системе.

Шаг 1: Подготовка

• Отключите подачу электроэнергии и перекройте запорную арматуру.
• Слейте воду из участка, где установлен клапан.
• Очистите резьбу и место крепления от загрязнений.

Шаг 2: Монтаж сервопривода

• Наденьте сервопривод на шток клапана, совместив направляющие.
• Закрутите крепёжную гайку вручную, затем доверните на 1/4 оборота ключом (не перетягивайте).
• Убедитесь, что шток свободно перемещается.

Шаг 3: Подключение электрики

• Подключите провода согласно схеме: L (фаза), N (ноль), управляющий сигнал (Y1/Y2).
• Для 24 В систем — подключите к трансформатору или контроллеру.
• Заземлите корпус при работе от 230 В.

Шаг 4: Настройка и тестирование

• Включите питание.
• Подайте управляющий сигнал (например, включите термостат).
• Проверьте движение штока: должен быть плавным, без рывков.
• Убедитесь, что система достигает заданной температуры.

Типичные ошибки при выборе и монтаже

Даже опытные монтажники допускают ошибки, которые снижают эффективность системы и приводят к поломкам.

• Несовместимость по ходу штока — использование сервопривода с меньшим ходом, чем у клапана. Результат: неполное смешение, перегрев.
• Перетяжка крепёжной гайки — деформация уплотнений, заклинивание штока.
• Неправильный выбор NO/NC — при аварийном отключении система может остаться в опасном состоянии.
• Отсутствие заземления — риск поражения током и выхода из строя электроники.
• Подключение к сети без стабилизатора — скачки напряжения выводят из строя управляющую плату.

Как избежать ошибок

1. Всегда сверяйтесь с паспортами оборудования.
2. Используйте динамометрический ключ при затяжке (момент 5–8 Н·м).
3. Проверяйте полярность и напряжение перед подключением.
4. Устанавливайте сетевой фильтр или ИБП для чувствительных систем.

Эксплуатация и обслуживание: продлеваем срок службы

Средний срок службы сервопривода — 5–10 лет. При правильном обслуживании он может достигать 15 лет.

• Регулярный осмотр — раз в 6 месяцев проверяйте состояние крепления, проводов, отсутствие течи.
• Смазка штока — раз в год наносите силиконовую смазку на резьбу (если предусмотрено конструкцией).
• Проверка хода — убедитесь, что шток перемещается на всю длину без заеданий.
• Диагностика электроники — используйте мультиметр для проверки сопротивления катушки (обычно 50–150 кОм).

При появлении шума, медленного хода или отказа возврата в исходное положение — сервопривод подлежит замене. Ремонт возможен только в специализированных сервисах.

Экспертное мнение

Автоматизация систем отопления — не роскошь, а необходимость. Современные сервоприводы позволяют не только поддерживать комфорт, но и интегрировать отопление в единую экосистему здания. Важно выбирать решения с возможностью модернизации: например, модели с цифровым интерфейсом, которые можно подключить к центральному контроллеру.
При проектировании системы учитывайте не только текущие, но и будущие потребности. Установка сервопривода сегодня — это инвестиция в энергоэффективность завтра. Лучше потратиться на качественное оборудование, чем ежегодно ремонтировать дешёвые аналоги.
Особое внимание уделяйте условиям эксплуатации: влажность, температура, вибрации. Для влажных помещений выбирайте сервоприводы с высокой степенью защиты (IP54 и выше). В системах с частыми циклами включения/выключения — устройства с усиленным редуктором.

Вопросы и ответы

Заключение

Сервопривод для трехходового смесительного клапана — важнейший элемент современной системы теплоснабжения. Он обеспечивает точное регулирование температуры, повышает комфорт и снижает энергозатраты. Правильный выбор, установка и обслуживание позволяют использовать его десятилетиями без сбоев.

• Сервопривод автоматизирует смешение теплоносителя в трехходовом клапане.
• Выбирайте по напряжению, типу действия (NO/NC) и совместимости с клапаном.
• Установка требует точного соблюдения хода штока и момента затяжки.
• Регулярное обслуживание продлевает срок службы до 10–15 лет.
• Интеграция с умным домом открывает новые возможности управления.
